省エネ効果抜群!BLDCモーターによるエネルギー効率改善事例

BLDCモーター(ブラシレスDCモーター)は、ブラシ摩耗がなく高効率・高寿命・静音が特長。可変速が得意で、“必要な時に必要なだけ回す”運転がしやすいため、既設設備の置換だけでも省エネ効果が大きく出ます。ここでは、現場での改善事例を分野別にまとめ、成功パターンと導入の勘所を整理します。
1. 空調・換気(HVACファン)のレトロフィット
背景:定速ファン+ダンパ制御で風量を絞っており、電力が無駄。
施策:ファン駆動をBLDC化し、温湿度・差圧と連動した可変速制御に変更。
成果:必要風量に合わせて回転数を下げるだけで電力が大きく低減。騒音も減り、深夜帯は自動で静音運転。
副次効果:ダンパ開度が増え、ダクト損失が減少。フィルタ負荷のモニタリングでメンテ周期の最適化も実現。
2. プロセスポンプ(循環・冷却水・薬液)
背景:昼夜で流量が変動するのに、定速運転+バイパスで対応。
施策:BLDCポンプに置換し、ライン圧・流量に追従する連続可変速へ。
成果:バルブ絞りをやめ、配管の損失を削減。発熱が減って冷却負荷も軽減し、装置全体の消費電力が下がる。
副次効果:モーター温度が低くなり、シール・軸受の寿命が延びる。
3. コンプレッサのアイドル損失削減
背景:小規模工場で圧縮空気の消費が日内で大きく変動。アイドルでも電力を消費。
施策:BLDC駆動のインバータ可変速へ刷新し、タンク圧に応じた負荷追従。
成果:アイドル時間の電力が大幅に削減。夜間・休日は自動低速保持で待機電力を最小化。
副次効果:吐出圧の波が小さくなり、エアツールの立ち上がりが安定。
4. 搬送・包装ラインの同期制御
背景:多台数の定速モーターで、段替えや速度調整のたびに手間とロスが発生。
施策:各軸をBLDC化し、電子的な位相同期とレシピ切替を導入。
成果:段替え時間が短縮し、短時間の小停止が激減。速度を下げた分の省エネも得られる。
副次効果:低速時のトルクリップルが小さく、ワークの姿勢ズレや印字ムラが減少。
5. 冷蔵・ショーケース用ファン/コンデンサ
背景:開店〜閉店で熱負荷が変動するのに一定回転で運転。
施策:BLDCファンで負荷連動の連続制御。ケース温度・扉開閉・外気温と連携。
成果:ピーク時以外は低速運転で電力を削減。霜付き・着霜サイクルも最適化され、融解ロスが減る。
副次効果:静音化で売場の快適性が向上。
6. AGV/AMR(自動搬送)の駆動・操舵
背景:鉛電池運用で航続に制約、モーター効率が低い区間が多い。
施策:車輪駆動・舵用をBLDCに統一し、エコモードの加減速と回生を設計に組み込む。
成果:同一充電での稼働時間が延長。ピーク電流の平準化で電池の寿命も伸びる。
副次効果:低速域の滑らかさが増し、位置決め停止が安定。
7. クリーン機器・ラボ装置(吸引・撹拌・小型ポンプ)
背景:連続運転の多い研究設備で、夜間も定速。
施策:BLDC化し、タイマー・待機低速・負荷連動の制御を標準化。
成果:夜間とアイドルの電力が削減。軸受温度が下がり、摩耗粉の発生も抑制。
副次効果:装置内温度の上昇が穏やかになり、計測の再現性が改善。
成功事例に共通する“省エネの作り方”
可変速を前提に工程を組み直す:回す量を変えれば、消費電力は比例以上に下がる工程が多い。
負荷と連動させる:温度・圧力・流量・位置などの実測値で回す。人の操作を減らすほど効果が安定。
待機を徹底的に削る:停止・待機は低速/停止へ自動移行。夜間や休憩時のムダを狙い撃ち。
メカ損失を同時に減らす:ベルト張力、軸ずれ、風路・配管の損失を整えると、モーター効率がそのまま効く。
熱を敵にしない:発熱が減る=周辺の冷却負荷も減る。設備全体の二次的な省エネを見逃さない。
導入ロードマップ(ムリなく始める)
用途を選ぶ:連続定速で回しているファン・ポンプ・搬送から着手。
実測する:電力・温度・稼働率・負荷の波形を短期計測し、ムダ時間とムダ回転を可視化。
小規模PoC:対象1系統でBLDC化+可変速ロジックを試し、**“やめられる回転”**を見極める。
標準化:成功レシピ(回転パターン・待機条件・警報閾値)をテンプレート化し、横展開。
モニタリング:導入後は電力量・温度・停止回数を見える化し、保全と省エネを両取り。
よくある落とし穴と回避策
落とし穴 何が起きるか 回避策
メカの芯出し不良のまま置換 期待ほど省エネが出ない カップリング・軸受・風路の整備を先行
センサー不足 負荷連動が形骸化 温度・差圧・流量など最低限の見える化を投入
過度な低速運転 冷却不足・脈動 下限回転を定義、運転レンジを安全側に設計
立上げ急加減速 ピーク電流増・寿命低下 穏やかなプロファイルで応力と電流を抑制
効果の未検証 継続改善が止まる 導入前後で同条件の比較データを必ず取得
KPI(効果を定着させる指標例)
消費電力量/日・月(導入前後の推移)
待機比率(低速・停止に入っていた時間の割合)
温度・騒音(職場環境の改善度)
故障・交換サイクル(軸受・シール・ベルトなど)
生産指標(タクト、不良率、段替え時間)
導入チェックリスト(現場貼り)
連続定速の対象を特定し、負荷の実測を済ませた
可変速に必要な検出信号(温度・圧力・流量・位相)が用意できる
下限回転・待機条件・警報のルールを決めた
メカ側(芯出し・張力・風路/配管)の損失低減を同時に実施
省エネと同時に騒音・温度・安定性を評価する枠組みがある
データを見える化し、保全と改善に回す準備が整った
まとめ
BLDCモーターの省エネは、可変速×負荷連動×待機削減の三点セットで最大化します。
まずは連続定速の系から始め、
小さく検証して成功レシピを標準化し、
データで回し続ける。
この流れを守るだけで、電力・保全・品質の“三方良し”が実現します。
PR

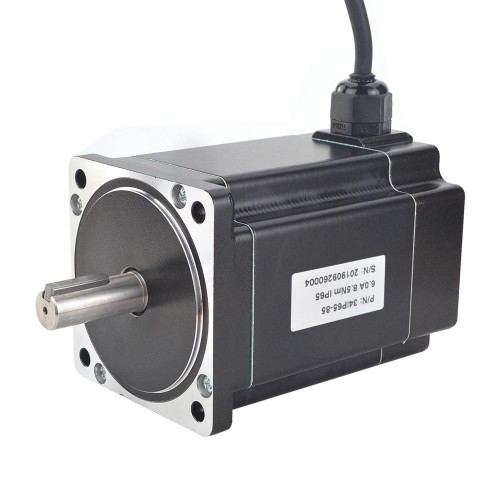

トラブルを防ぐハイブリッドステッピングモーターの設置と点検のコツ

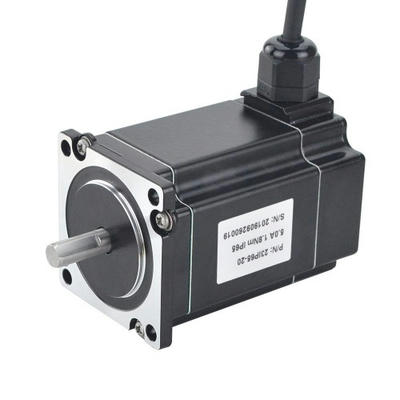

ハイブリッドステッピングモーター(1.8°/0.9°)は、高分解能と保持力で扱いやすい一方、据付・配線・駆動設定を外すと発熱・脱調・振動が出やすいデバイスです。現場で“壊れない・止まらない”ための設置手順と点検要点を、チェックリスト形式でまとめました。
1. 設置前チェック(着手前に3分)
負荷条件:必要トルク(静+動)と最大加減速トルクを見積もり、保持トルクに30%の余裕。
慣性比:負荷慣性/モータ慣性は概ね10:1以下に(高応答は1~5)。必要なら減速機で見かけ慣性を落とす。
速度プロファイル:引込み/脱出トルク曲線で成立性を確認。S字加減速を前提に。
環境:温度・粉塵・油ミスト・湿度・振動。必要に応じIP・シール・ブロワ冷却を準備。
電源余裕:ドライバ定格電流と電源容量に20~30%マージン。

2. 機械据付のコツ(“芯出し”が9割)
取付面の平面度/剛性:面当たり良く、座屈や歪みを作らない。フレーム変形は発熱・軸受寿命低下の元。
カップリング選定:
軽負荷・一般:フレキシブル/ジョー
高精度:ディスク/ベローズ(ねじれ剛性高・バックラッシュ小)
減速機併用:低バックラッシュ遊星が相性◎
ミスアライメント許容(目安):並行偏心**≤0.05–0.1 mm**、角度**≤0.3–0.5°**に追い込む。
軸方向荷重:リードスクリューの過大プリロードやベルト過張力は厳禁。軸受を殺す。
締結:規定トルク+ねじ緩み止め(ばね座金/ねじロック)。
共振対策:ベース剛性アップ、ダンパ/慣性ホイール、ベルトは短く。
3. 配線・EMCの勘所(静かに回す電気)
相配線:A+/A−、B+/B−を絶対に混同しない。8リードは直列/並列の選択を誤らない(抵抗で確認)。
電線:モータ線はツイストペア+シールド、最短経路。エンコーダ/信号は電力線と離隔。
接地:モータ筐体・ドライバ・制御盤を一点(スター)接地。ループ回避。
配線保護:ストレインリリーフと可動部の曲げ半径遵守。端子の緩み・発熱痕をゼロに。

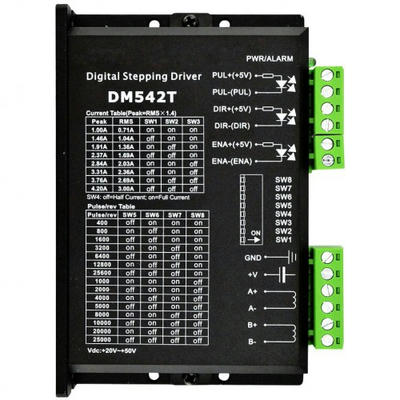

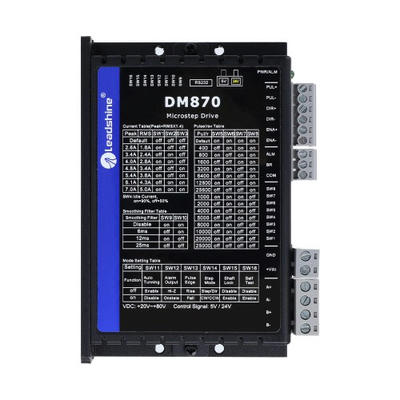

4. ドライバ設定(脱調・発熱を根本から減らす)
定格電流:モータ名板/仕様に合わせ駆動電流を適正化。過大は発熱、過小はトルク不足。
保持電流ダウン:停止時は**50–70%**に自動低減。待機発熱を大幅削減。
マイクロステップ:1/8~1/32を基準。低速の脈動・共振低減に効く。
減衰(Decay)設定:低速の滑らかさ=Mixed/Slow、高速トルク=Fast寄り。実機で最適化。
電源電圧:やや高め+チョッパ制御でdi/dt向上→高速トルク確保(ただしEMI・温上を監視)。
加減速プロファイル:**S字(ジャーク制限)**必須。いきなりの定速指定はNG。
5. 初期立ち上げテスト(30分で基準値を作る)
無負荷→軽負荷→実負荷と段階試験。
外被温度:通電30分で80℃以下を目安(触れない熱さ=要見直し)。
電流/電圧ログ:平均・ピーク・再生イベント(ある場合)。
音/振動:異音(ゴロゴロ・軋み・周期音)・共振帯をメモ。速度帯で避ける設定へ。
位置再現テスト:同一位置への往復100回。原点/エンコーダでズレなしを確認。
緊急停止→再始動:脱調や再起動エラーがないか。
6. 定期点検(現場で回せるルーティン)
毎日/シフト
音・振動・温度・電流の“いつもと違う”を感知。
コネクタ・ケーブル外観、端子の緩みチェック。
月次
フィルタ/ファン清掃、筐体吸排気のゴミ除去。
取付ボルトの増し締め、カップリング摩耗。
ログ比較:最大温度・最大電流・脱調アラーム(閉ループ時)。
半期/年次
グリース寿命が短い環境なら軸受点検(異音・温上)。
バックラッシュ/ガタの再測定(ナット・ギヤ)。
ファーム/設定の再確認(保持電流・マイクロステップ・減衰)。
7. よくある不具合と即応
症状 典型原因 暫定対処 → 恒久対策
低速でビリビリ振動 共振帯・減衰不適 MSを上げる/Decay変更 → S字化・ダンパ追加・剛性UP
失速/脱調 加速過大・電流不足 加速緩和/電流微増 → 減速機導入・慣性マッチング
異常発熱 過電流/保持過多/放熱不足 保持電流ダウン・通風改善 → 放熱設計やり直し
甲高い音 PWM/Decay条件 PWM周波数変更/Decay最適化 → 機械共振帯回避
位置ズレ 逆トルク衝撃・ガタ 反転時プロファイル調整 → 低BL機構/プリロード化
片磨耗・軸受異音 アライメント不良/過張力 芯出し再調整 → ベルト張力規定・カップリング変更

8. クローズドループ化(必要なら“保険”を足す)
脱調検知と自動補正、軽負荷時の電流最適化で省エネ・温度低減。
高速域の余裕が出てタクト短縮に効く。
エンコーダは扱いやすい磁気式ABZ、再現性重視はアブソリュートも検討。
9. 現場貼り付け用ミニチェックリスト
機械:面当たり◎/偏心≤0.1 mm/角度≤0.5°
電気:相配線OK/保持電流50–70%/MS設定記録
制御:S字加減速/Decay最適/共振帯避け速度
環境:吸排気クリア/ケーブル固定・離隔OK
基準値:30分後温度・電流・振動の初期ログ保存
まとめ
ハイブリッドステッピングモーターは機械の芯出し×電流とプロファイルの最適化×熱と振動の見える化で、驚くほど安定します。
据付時に幾何精度、立上げで電流・減衰・S字、運用では保持電流ダウンと定期点検。この3点を守れば、脱調ゼロ・発熱小・静音の“トラブル知らず”が実現できます。

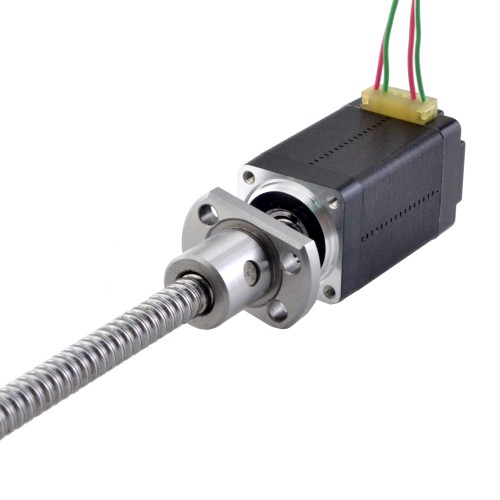

半導体製造装置で使われるリニアステッピングモータの役割

半導体製造装置において、リニアステッピングモータ(Linear Stepping Motor)は、超高精度な位置決めと滑らかな直線運動を実現するために重要な役割を果たしています。半導体製造の工程では、ミクロン単位、さらにはナノレベルの精度での制御が求められるため、従来の回転モーターよりもリニア駆動のステッピングモータが多く採用されています。以下では、その役割と利点を詳しく解説します。
1. リニアステッピングモータとは

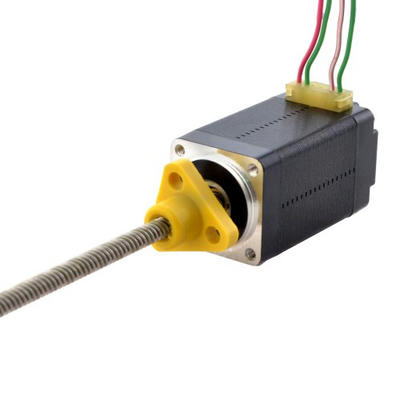

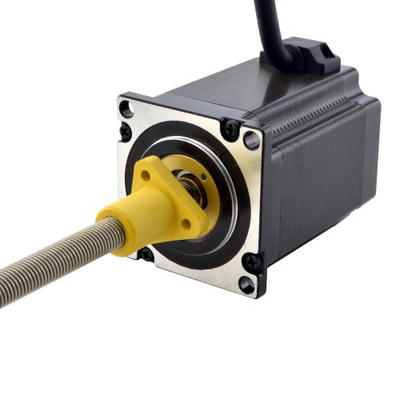

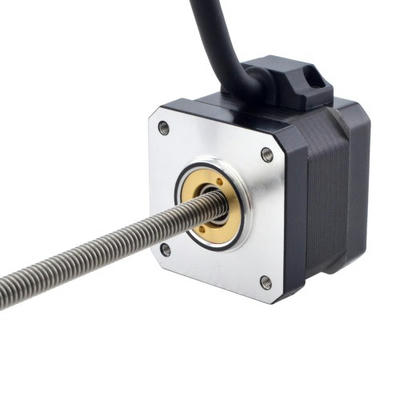

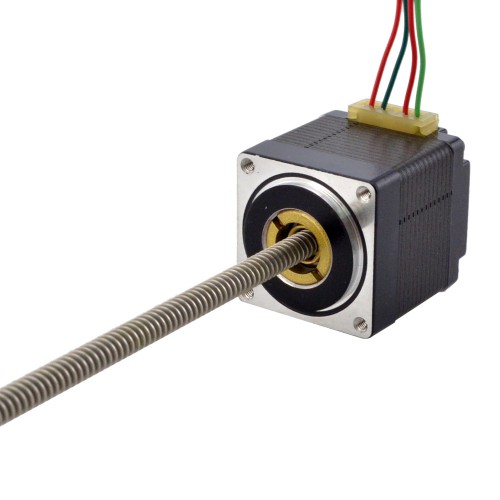

リニアステッピングモータは、通常のステッピングモータの「回転運動」を「直線運動」に変換した構造を持ちます。
回転軸を持つ代わりに、可動子(ムーバー)と固定子(ステーター)が直線上に配置されており、電磁コイルの励磁パターンを順次切り替えることで、可動子が直線方向に精密に移動します。
構造の特徴:
回転→直線変換の機構が不要(ボールねじやベルトが不要)
機械的摩耗が少なく、メンテナンス性が高い
ステップごとの移動量が非常に小さい(高分解能制御が可能)
2. 半導体製造装置でのリニアステッピングモータの役割
① ウェハ搬送・位置決め
半導体製造では、シリコンウェハを各工程間で高速かつ正確に搬送する必要があります。
リニアステッピングモータは、非接触かつ高精度な直線駆動を実現するため、ウェハ搬送ステージやローダーに採用されています。
特長:
摩擦の少ない動作でパーティクルの発生を最小限に抑える
微小ステップ制御によるミクロン単位の停止精度
低振動・低ノイズでクリーンルーム環境に最適
② リソグラフィ(露光)工程でのステージ制御
リソグラフィ工程では、回路パターンをウェハ上に転写するために、露光位置の正確な制御が不可欠です。
リニアステッピングモータは、露光ステージの位置・速度・同期制御を高精度で行うことで、回路の微細化を支えています。
利点:
サブミクロン級の位置再現性
スムーズな加減速制御で像のブレを防止
リアルタイムフィードバック制御との組み合わせにより、動的誤差を補正
③ エッチング・成膜装置内の制御機構
エッチング装置やCVD(化学気相成長)装置では、材料を正確に配置したり、基板を微細に移動させたりする必要があります。
リニアステッピングモータは、クリーンで振動の少ない精密駆動が求められる環境に適しています。
特徴的な応用:
真空チャンバー内での非接触搬送
温度変化による誤差を最小化するリニア制御
磁気浮上型のモータ構造を採用する場合もあり、耐摩耗性が高い
④ 検査・計測装置
半導体の検査装置(AOI:自動光学検査装置など)では、光学センサーやカメラを高精度に移動させてウェハ表面をスキャンします。
リニアステッピングモータの高分解能な制御により、微細な欠陥を正確に検出できます。
メリット:
ピクセル単位での位置制御が可能
高速スキャンでも位置ズレがほとんど発生しない
カメラやセンサーの安定した走査動作を実現
3. リニアステッピングモータの利点
項目 内容
高精度 1ステップあたり数μm単位の制御が可能で、サブミクロン精度にも対応
応答性 加減速の応答が速く、高速動作でも制御誤差が少ない
低振動・低騒音 滑らかな駆動で、半導体の微細構造を損なわない
クリーン性 ベルトやギアを使用しないため、粉塵の発生が少ない
メンテナンス性 機械的摩耗部品が少なく、保守の手間を削減

4. リニアステッピングモータの制御技術
半導体装置では、リニアモータ単体ではなく、エンコーダやサーボ制御技術と組み合わせることで、より高精度な制御が行われています。
クローズドループ制御
センサー(リニアエンコーダ)からの位置フィードバックを用いて、実際の動作を常に補正。
→ ミクロン未満の誤差をリアルタイム修正可能。
多軸同期制御
露光ステージや搬送ラインでは、複数のモータを完全同期させる必要があります。
→ FPGAや高性能モーションコントローラを使用して同期制御を実現。
5. まとめ
リニアステッピングモータは、半導体製造装置の精密駆動技術の中核を担うコンポーネントです。
ウェハ搬送、露光ステージ、エッチング制御、検査装置など、あらゆる工程で高精度・高信頼性の動作を支えています。
従来の回転型モーターに比べ、摩耗が少なく、振動が少なく、精度が高いことから、ナノスケール製造が進む現代の半導体産業において、今後ますます重要な役割を果たすでしょう。

ブラシレスDCモータの動作原理をわかりやすく解説

ブラシレスDCモーター(BLDCモーター)は、従来のブラシ付きDCモーターに比べて、ブラシや整流子を使わず、より効率的で信頼性が高いモーターです。ブラシレスという名前の通り、ブラシがないため、摩耗が少なく、メンテナンスが少なくて済みます。ここでは、ブラシレスDCモーターの動作原理についてわかりやすく解説します。
1. ブラシレスDCモーターの構造
ブラシレスDCモーターは、主に以下の部品で構成されています:
ステータ(固定部分): モーターの外部にある、コイル(巻線)が巻かれた部分です。電流が流れることで磁場を発生します。
ローター(回転部分): ステータ内で回転する部分です。永久磁石や電磁石が使用されており、回転することでトルクが発生します。
電子制御回路(ESC:Electronic Speed Controller): ブラシレスDCモーターは、電流の流れを電子的に制御するため、ブラシと整流子を使う代わりに、ESCを使用して電流をステータのコイルに適切に供給します。

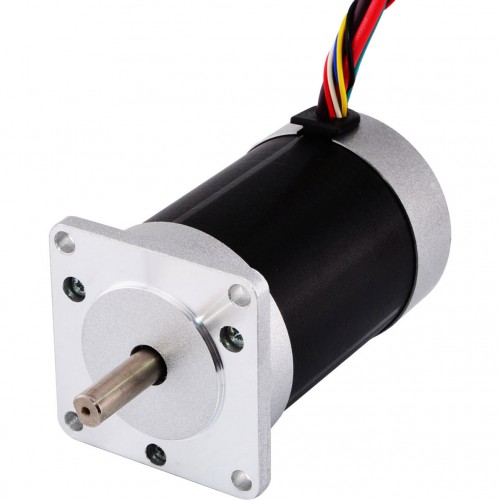

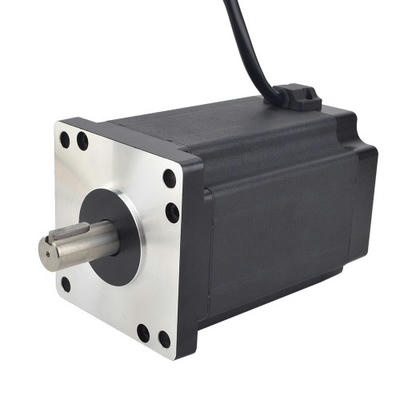

「写真の由来:24V ブラシレスDCモーター OK86BLS130-430 270Ncm 850W 3500RPM 3相 86x86x130mm
2. BLDCモーターの動作原理
ブラシレスDCモーターは、エレクトリックモーターの一種ですが、ブラシ付きのDCモーターとは異なり、内部での整流作業を電子回路が行うことで、より効率的に動作します。モーターの動作の流れは、次のように進行します。
2.1 ローターとステータの磁場の相互作用
モーターが動作するとき、ステータのコイルに電流が流れると、コイルが強い磁場を生成します。ローターにも磁石が取り付けられており、ステータの磁場とローターの磁石の間で相互作用が生まれます。これにより、ローターは回転を開始します。
ステータの役割: ステータのコイルが通電すると、そのコイルが磁場を発生させ、ローターとの相互作用で回転力が生まれます。
ローターの役割: ローターには強い磁石が取り付けられており、その磁石とステータの磁場が引き合ったり反発したりすることで、ローターが回転します。
2.2 電子制御による電流の切り替え
ブラシレスDCモーターは、ブラシや整流子を使わず、電子制御回路(ESC)を用いて、ステータのコイルに通電するタイミングを切り替えます。ESCは、ローターの位置を検出し、ローターの位置に合わせてどのコイルに電流を流すかを決定します。
ローター位置の検出: ESCはローターの位置をリアルタイムで監視して、最適なタイミングで電流を流します。この位置検出には、ホールセンサーやエンコーダなどが使われます。
電流の切り替え: ESCがモーターのローター位置に応じて、ステータのコイルに順番に電流を流し、磁場を交互に反転させることでローターを回転させます。
2.3 回転の方向と速度の制御
BLDCモーターの回転方向や速度は、ESCが制御する信号によって調整されます。モーターの回転速度は、流れる電流の量(電圧)によって決まります。ESCがモーターに供給する電流の大きさや頻度を変えることで、モーターの回転速度を調整できます。
回転速度: ESCが供給する電圧や電流を変えることで、モーターの回転速度を増減させます。例えば、電流が増えるとローターが速く回転します。
回転方向: 回転方向を逆転させるには、ステータのコイルへの電流の流れを逆転させることで可能です。ESCは、この切り替えもリアルタイムで行います。
3. ブラシレスDCモーターの特徴
ブラシレスDCモーターは、次のような特徴を持っており、さまざまなアプリケーションに適しています。
3.1 高効率
ブラシがないため、摩擦やエネルギー損失が少なく、非常に効率的に動作します。エネルギーのロスが少なく、長時間の運転でも高効率を維持できます。
3.2 メンテナンスが少ない
ブラシがないため、摩耗がなく、メンテナンスがほとんど必要ありません。これにより、長寿命で信頼性の高い動作が可能です。
3.3 高速動作が可能
ブラシレスDCモーターは、ブラシ付きモーターに比べて高回転数で安定して動作します。これにより、高速で精密な動作が必要なアプリケーションに適しています。
3.4 静音性
ブラシレスDCモーターは、ブラシがないため、動作音が非常に静かです。これにより、音が気になるアプリケーションでも使用しやすくなります。
3.5 耐久性
ブラシがないため、摩耗や焼けがなく、過酷な環境でも長期間使用できるという特長があります。
4. まとめ
ブラシレスDCモーター(BLDCモーター)は、ブラシ付きDCモーターと比較して、効率性、耐久性、メンテナンスの簡便さが大きな利点です。モーター内でブラシを使用せず、電子回路(ESC)によって位置決めや回転速度を精密に制御するため、高精度な動作が可能で、さまざまな産業や家電製品において広く使用されています。ブラシレスDCモーターは、特に高効率、高速回転、長寿命が求められるアプリケーションに最適な選択肢となります。

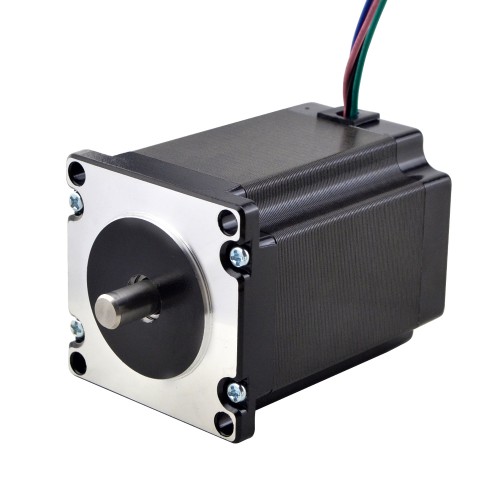

高精度制御を実現するハイブリッドステッピングモーターの仕組み

ハイブリッドステッピングモーター(Hybrid Stepper Motor)は、従来のステッピングモーターと比較して、より高精度で効率的な制御が可能なモーターです。このモーターは、ステッピングモーターの特性と、永久磁石型モーター(PMモーター)の特性を組み合わせることによって、優れたトルク特性と精度を実現しています。ハイブリッドステッピングモーターは、高精度制御が求められるアプリケーションにおいて、その性能を最大限に発揮します。この記事では、ハイブリッドステッピングモーターの仕組みとその特徴、高精度制御を実現するメカニズムについて詳しく解説します。
1. ハイブリッドステッピングモーターの基本構造
ハイブリッドステッピングモーターは、主に以下の構造要素から成り立っています。
1.1 永久磁石と電磁石の組み合わせ
ハイブリッドステッピングモーターは、永久磁石と電磁石の両方を組み合わせた構造を持っています。通常のステッピングモーターでは、ローター(回転部分)はソレノイドのような電磁石から作られていますが、ハイブリッド型では永久磁石をローターに使用します。このため、モーターは高いトルクと高精度な制御を可能にします。
1.2 ステータとローター
ステータ(固定部分): ステータにはコイルが巻かれており、電流が流れることで磁場を生成します。これによって、ローターを回転させるための磁力が生まれます。
ローター(回転部分): ハイブリッドステッピングモーターのローターは、永久磁石を用いており、磁場を生成します。この永久磁石がステータの磁場と相互作用し、回転します。
1.3 歯車形状のローター
ハイブリッドステッピングモーターは、通常、ローターに歯車状の構造(歯付きローター)を採用しており、この構造により精密な回転が実現されます。歯車の歯により、精密な位置決めが可能となり、摩擦を抑えたスムーズな回転が行えます。


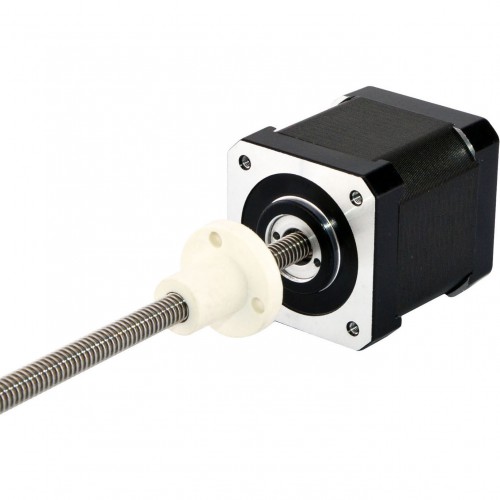

「写真の由来:Oukeda NEMA 17 ステッピングモーター OK423P47-154A 1.2度 32Ncm 3相 1.5A 5.4VDC Dカット
2. ハイブリッドステッピングモーターの動作原理
ハイブリッドステッピングモーターの動作原理は、従来のステッピングモーターと似ており、定期的なステップごとに回転するものです。しかし、ハイブリッド型では、以下の特徴的な動作が行われます。
2.1 電磁場と永久磁石の相互作用
ハイブリッドステッピングモーターでは、電磁場と永久磁石の相互作用が回転の駆動力を生み出します。ステータに流れる電流が磁場を生成し、その磁場がローターにある永久磁石と相互作用して、ローターが一定の角度で回転します。
2.2 微小ステップ角度による高精度制御
ハイブリッドステッピングモーターは、ローターに刻まれた歯とステータのコイルが作る磁場との間で引力と反発力が作用し、非常に細かいステップ角度で回転します。これにより、非常に高精度な位置決めが可能です。例えば、1.8度のステップ角をさらに細分化して、精度を向上させることができます。
2.3 マイクロステッピング制御
ハイブリッドステッピングモーターでは、マイクロステッピング制御が可能です。マイクロステッピングとは、モーターの1ステップ角をさらに細かく分けて制御する方法で、これにより非常にスムーズで高精度な動作が実現されます。マイクロステッピングを使用することで、ステップごとの回転角度が極めて小さくなり、従来のステッピングモーターに比べて、より滑らかな動作と精密な位置決めが可能になります。
3. 高精度制御を実現するメカニズム
ハイブリッドステッピングモーターが高精度制御を実現するためには、以下のような要素が重要な役割を果たします。
3.1 高精度なステップ角度
ハイブリッドステッピングモーターは、非常に細かいステップ角度(通常は1.8度や0.9度)が可能です。これにより、各ステップごとに非常に正確な位置決めができ、精密な機械やロボット、3Dプリンターなどのアプリケーションにおいて優れた精度を提供します。
3.2 トルクの均等伝達
永久磁石を使用することによって、ハイブリッドステッピングモーターは高いトルクを発生させることができ、かつトルクが均等に伝達されるため、動作が滑らかで安定します。トルクの均等性は、精度を維持するために非常に重要です。特に、高精度の制御が要求されるシステムでは、安定したトルク伝達が欠かせません。
3.3 振動の抑制
ハイブリッドステッピングモーターは、従来型のステッピングモーターに比べて、振動が少なく、静かな動作を実現します。これは、マイクロステッピング制御を使用することによって、各ステップを非常に細かく制御し、スムーズな動作を可能にするためです。振動の抑制は、精密機器において非常に重要であり、機器の精度と安定性を保つために重要な要素です。
3.4 熱管理と効率性
ハイブリッドステッピングモーターは、効率的な動作と熱管理が求められるシステムにも対応可能です。永久磁石を使用しているため、従来のモーターに比べてエネルギー効率が向上し、モーターの発熱も少なくなります。これにより、長時間の運転でも安定した性能を維持でき、精度の低下を防ぎます。
4. ハイブリッドステッピングモーターの応用例
ハイブリッドステッピングモーターは、その高精度と高効率性により、以下のような多くのアプリケーションで活躍しています。
CNC機械: 精密な位置決めが必要なCNC(コンピュータ数値制御)機械では、ハイブリッドステッピングモーターが活躍しています。高精度な切削や加工を行うためには、モーターの精度が重要です。
3Dプリンター: 3Dプリンターの駆動部分では、非常に精密な制御が求められます。ハイブリッドステッピングモーターは、スムーズで正確な動作を実現します。
ロボット技術: ロボットアームやロボティックシステムでは、精密な位置決めとトルク伝達が求められます。ハイブリッドステッピングモーターは、これらの要件を満たすために最適です。
医療機器: 精密な動作が必要な医療機器(例:手術ロボット、診断機器)においても、ハイブリッドステッピングモーターは非常に重要です。
5. まとめ
ハイブリッドステッピングモーターは、永久磁石と電磁石の組み合わせによって、高精度な位置決めと効率的なトルク伝達を実現します。マイクロステッピング制御を活用することで、精度と滑らかさが大幅に向上し、精密機器や高精度制御が必要なアプリケーションで広く使用されています。その高精度、トルク、振動抑制能力により、さまざまな産業で活用され、今後も精密な動作が求められる分野でさらに重要な役割を果たすでしょう。
