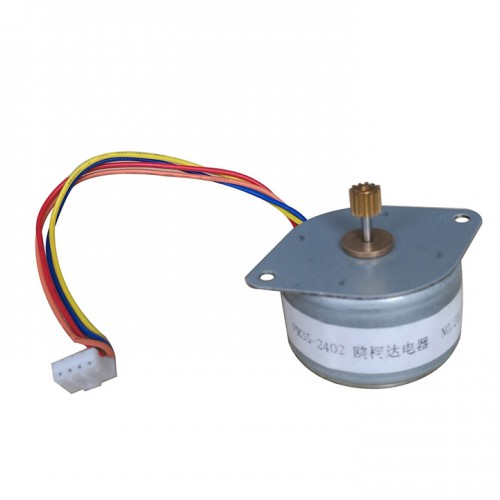

PM型ステッピングモータが脱調する原因と対策

PM型ステッピングモータ(永久磁石型)は、構造が比較的シンプルで低速域のトルクが得やすく、位置決め用途で広く使われています。しかし、負荷変動や加減速条件が厳しいと、指令したステップに追従できず「脱調」が発生し、位置ズレや停止トラブルにつながります。脱調は“突然起きる”ように見えて、原因を分解すると対策が立てやすい現象です。本稿では、主な原因と実務的な対処法を整理します。
1) 負荷トルクがモータトルクを上回っている
最も基本的な原因は、実際に必要なトルクがモータの発生トルク(回転中トルク)を超えることです。
余裕トルクが小さいと、わずかな負荷増でも脱調します。対策は、トルク曲線に対して十分なマージンを確保し、必要ならモータサイズ・ギア比を見直します。
2) 加速・減速が急すぎる(慣性負荷の影響)
負荷慣性が大きいのに加減速時間が短いと、加速に必要なトルクが増え、脱調しやすくなります。
台形加速やS字加速で立ち上げを緩やかにし、最高速に到達するまでの時間を延ばすと安定します。負荷慣性の低減(軽量化)も有効です。
3) 高速域でのトルク低下(電流立ち上がり不足)
回転数が上がるほどコイル電流が十分に立ち上がらず、トルクが落ちやすくなります。
電源電圧の見直し、定電流チョッパドライバの採用、配線抵抗の低減などで高速域トルクを改善できます。

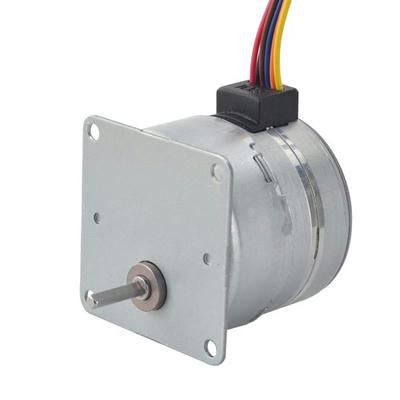

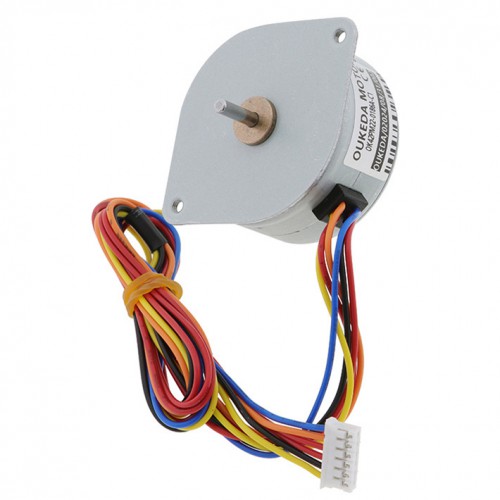

「写真の由来:Oukeda PM42 永久磁石ステッピングモーター OK42PM22-0186A-C1 7.5度 4.90Ncm 12V 6線

4) 共振(振動)による実効トルクの低下
ステッピングモータは特定回転域で共振しやすく、振動が増えるとトルクが有効に使えず脱調に至ります。
マイクロステップ化、共振帯を避けた運転点設定、機械剛性の向上、ダンパ追加などが典型的な対策です。

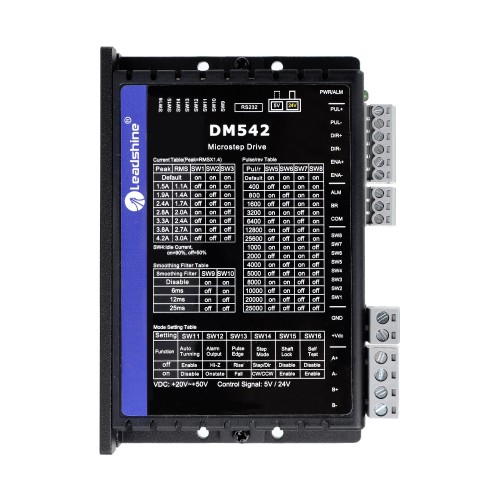

5) 電流設定ミス・電源不足
ドライバの電流設定が低い、または電源容量不足で電圧降下が起きると、必要トルクが出ません。
定格電流に合わせた設定、電源容量の確保、ピーク電流時の電圧降下チェック(配線も含む)を行います。
6) 取付・伝達系の問題(カップリング、ベルト張力、芯ズレ)
軸芯ズレやカップリングの不適合、過大なベルト張力は、余計な負荷や振動を生みます。
芯出し精度の改善、適切なカップリング選定、ベルト張力の最適化、軸受状態の点検で脱調要因を減らせます。
7) 指令パルス品質の問題(ノイズ・欠落・ジッタ)
パルスが欠落したりタイミングが乱れると、モータが意図しない挙動になり脱調に見えることがあります。
シールドやツイスト配線、適切な接地、配線分離(動力と信号)、入力フィルタ設定などで信号品質を確保します。
8) 温度上昇によるトルク低下・保護動作
長時間運転でモータやドライバが熱くなると、抵抗増加で電流が下がったり、保護で出力が制限されます。
放熱(取付面・通風)を改善し、連続定格内で運用します。必要に応じて電流低減やデューティの見直しも検討します。
まとめ
PM型ステッピングモータの脱調は、①トルク不足(負荷過大・高速トルク低下)、②加減速条件(慣性負荷)、③共振、④電源・設定不備、⑤機械伝達系や信号品質、⑥熱の問題に大別できます。対策の基本は「トルク曲線で余裕を確保し、加減速を最適化し、共振とノイズと熱を潰す」ことです。現象が出たら、負荷→加減速→電源/電流→機械→信号→温度の順で切り分けると、効率よく原因に到達できます。
PR

ユニポーラステッピングモータの位置決め精度について

ユニポーラステッピングモータは、精密な位置決めを必要とする多くのアプリケーションに使用されるモータです。ステッピングモータは、回転角度を一定のステップで制御することができるため、位置決め精度が高いとされています。ユニポーラステッピングモータは、一般的にトルクが安定しやすく、特に低速での精度が求められるアプリケーションに適しています。しかし、位置決め精度はさまざまな要因によって影響を受けます。ここでは、ユニポーラステッピングモータの位置決め精度について、その特徴や影響要因を詳しく解説します。
1)ユニポーラステッピングモータの基本構造
ユニポーラステッピングモータは、モータのコイルが中心と外周に分かれて配置され、複数のステップで回転します。
この構造により、モータの動作は比較的単純であり、コントロールが容易です。ステッピングモータは通常、特定の角度(ステップ角)で回転するため、位置決めが非常に高精度に行えます。ただし、位置決め精度はモータの特性だけでなく、駆動方法や外部の負荷などにも影響されます。
2)ステップ角と位置決め精度の関係
ステッピングモータの位置決め精度は、ステップ角によって大きく左右されます。
ステップ角が小さいほど、モータが回転する角度が細かくなり、より精密な位置決めが可能になります。ユニポーラステッピングモータでは、標準的なステップ角は1.8度(200ステップ/回転)が多いですが、これをさらに細かく分けるためにはマイクロステッピング駆動を使用することができます。マイクロステッピングを使用すると、1回転あたりのステップ数が増え、位置決め精度がさらに向上します。
3)外部負荷と位置決め精度の影響
ユニポーラステッピングモータの位置決め精度は、外部負荷の影響を大きく受けます。
負荷が変動する場合、モータが予定通りに動かないことがあり、位置決め精度が低下する可能性があります。特に、高負荷の状態では、モータのトルクが不足し、ステップを飛ばしてしまうことがあります。これにより、位置決め精度が悪化するため、適切なトルク設定と負荷管理が重要です。
4)駆動方式と位置決め精度
駆動方式によっても、ユニポーラステッピングモータの位置決め精度は変わります。
一般的には、フルステッピング駆動よりも、ハーフステッピングやマイクロステッピング駆動の方が精度が高くなります。マイクロステッピングは、モータの各ステップをさらに細かく分割して駆動するため、よりスムーズで高精度な位置決めが可能になります。これにより、振動やノイズが少なくなり、動作が非常に滑らかになります。
5)温度変化と位置決め精度の関係
温度変化がユニポーラステッピングモータの位置決め精度に影響を与えることがあります。
モータの温度が高くなると、内部の材料が膨張したり、電気特性が変化したりするため、精度が低下することがあります。これを防ぐためには、モータの冷却や適切な使用環境の維持が重要です。また、温度変化による影響を最小限に抑えるため、温度管理がしっかりと行われているシステムを選ぶことが推奨されます。
まとめ
ユニポーラステッピングモータは、精密な位置決めを可能にする優れた駆動装置ですが、その位置決め精度はステップ角、駆動方式、負荷、温度などさまざまな要因によって影響を受けます。マイクロステッピングや適切なトルク設定を行うことで、精度を向上させることができます。また、外部負荷や温度管理に気を付けることで、安定した位置決め精度を保つことができます。最適な運用と駆動方式の選定を行うことで、ユニポーラステッピングモータの性能を最大限に引き出すことができます。

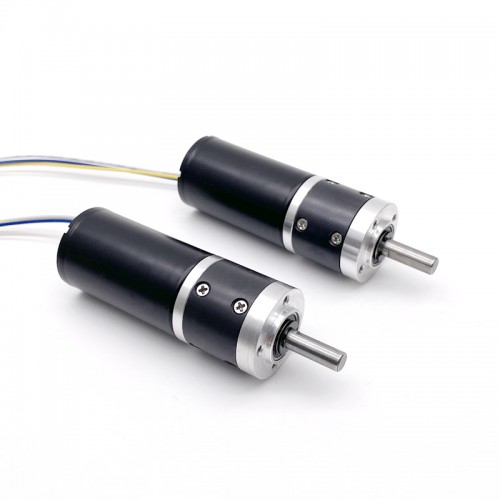

DCギヤードモーターの構造と性能特性

DCギヤードモーターは、直流モーターに減速機(ギヤ)を組み合わせ、低速で大きなトルクを得られるようにした駆動源です。小型でも扱いやすく、電圧制御で回転数を変えやすいため、搬送装置や自動化機器、ロボットの機構部など幅広い用途で採用されています。一方で、ギヤの種類や減速比、効率、バックラッシなどが性能に大きく影響します。本稿では構造の基本と性能特性の要点を整理します。
1)基本構造は「DCモーター+減速機」です。
DCギヤードモーターは、モーターの高速回転をギヤで減速し、出力軸に大きなトルクを取り出します。
モーター部はブラシ付きDCが一般的で、制御が簡単です。減速機は多段ギヤで構成され、出力軸には軸受やハウジングが設けられ、荷重を受けながら安定して回転を伝達します。
2)ギヤの種類で特性が変わります。
代表例として、平歯車(スパー)、遊星歯車(プラネタリ)、ウォームギヤが挙げられます。
スパーは構造が簡単で低コストになりやすいです。遊星は同軸で高減速比・高トルク密度を得やすく、剛性も確保しやすいです。ウォームは大きな減速比を取りやすく、逆駆動しにくい特性がありますが、効率が低下しやすい点に注意します。
3)減速比は回転数とトルクを決めます。
減速比を大きくすると出力回転数は低下し、理想的にはトルクが増加します。
ただし実際にはギヤ効率や摩擦損失があるため、トルクは「モータートルク×減速比×効率」で評価します。用途の必要速度と必要トルクから減速比を逆算し、余裕を持った選定を行います。
4)効率と発熱が性能限界を左右します。
ギヤ段数が増えるほど損失が積み上がり、効率が低下しやすくなります。
損失は発熱となり、温度上昇はモーターのブラシ摩耗や磁石特性、グリース劣化を進めます。連続運転では許容温度と定格トルクを守り、間欠運転ではデューティ比を考慮して熱的余裕を確保します。
5)バックラッシとねじれ剛性が精度に影響します。
バックラッシ(歯車の遊び)が大きいと、正逆転の切り替え時に遅れやガタが出ます。
位置決めや追従性が重要な用途では、低バックラッシ仕様のギヤや、予圧構造、遊星ギヤの採用が有効です。また、負荷変動でねじれが生じると応答が鈍くなるため、剛性も含めて評価します。
6)許容荷重と寿命は軸受・ギヤで決まります。
出力軸にはラジアル荷重やアキシアル荷重がかかるため、許容値を超えると軸受寿命が短くなります。
ギヤも歯面圧や曲げ応力の限界があり、過負荷や衝撃負荷で損傷しやすくなります。寿命設計では、負荷条件、運転時間、温度、潤滑状態を前提にし、必要ならカップリングや支持構造で荷重を分散します。
7)制御特性は電源方式とフィードバックで変わります。
ブラシ付きDCは電圧制御で回転数を変えやすい一方、負荷変動で回転数が変わりやすいです。
精度を上げたい場合はエンコーダを付けて速度・位置フィードバック制御を行います。PWM制御では低速域のトルク脈動や可聴音が課題になるため、周波数設定や電流制限の工夫が有効です。
まとめ
DCギヤードモーターは、DCモーターと減速機の組み合わせにより、低速高トルクを小型に実現できる点が強みです。一方で、ギヤ種類、減速比、効率、バックラッシ、許容荷重、発熱が性能と寿命を大きく左右します。用途の必要トルク・速度・精度・運転形態を整理し、熱と機械負荷に余裕を持って選定・設計することが、安定した性能確保の鍵になります。

EMI対策の基本|スイッチング電源に発生するノイズの抑制方法

スイッチング電源は高効率・小型化に優れる一方、スイッチング動作に伴う急峻な電圧・電流変化によりノイズが発生しやすく、周辺機器の誤動作や規格不適合の原因になることがあります。とくに近年は機器の高周波化・高密度実装が進み、EMI(電磁妨害)対策の重要度が増しています。本稿では、EMI対策の基本として、スイッチング電源に発生するノイズの抑制方法を要点整理します。
スイッチング電源のノイズ抑制方法(EMI対策の基本)
ノイズの種類(伝導/放射、コモンモード/ノーマルモード)を切り分ける
対策は「どの経路で、何が支配的か」を把握すると効果が出やすくなります。伝導ノイズは電源線を通って広がり、放射ノイズは配線や基板パターンがアンテナになって空間に漏れます。さらにコモンモードとノーマルモードで有効な部品が変わるため、測定と切り分けが出発点になります。



「写真の由来:RT-65B MEANWELL 64.6W 5/12/-12VDC スイッチング電源/ CNC 電源 トリプル出力
スイッチング波形を“急峻にしすぎない”(dv/dt・di/dtの抑制)
立ち上がりが速いほど高周波成分が増え、EMIが悪化しやすくなります。ゲート抵抗の調整、スルーレート制御、スナバ回路(RC/RCD)などで波形を適度に緩め、リンギング(振動)を抑えるのが基本です。
レイアウト最適化で高周波ループを最小化する
多くのEMI問題は部品そのものより配線・レイアウト起因で発生します。スイッチング電流が流れるループ(MOSFET—ダイオード—入力コンデンサなど)を短く太くし、GNDの戻り経路を明確にします。高周波電流が意図しない経路を回り込むと、放射・伝導が一気に増えます。
入力/出力フィルタで伝導ノイズを抑える(LC、πフィルタ)
電源ラインを伝わるノイズには、インダクタとコンデンサで構成するフィルタが有効です。周波数帯に合わせて定数を設計し、コンデンサのESR/ESLも考慮します。フィルタは「入れれば効く」ではなく、配置(どこに置くか)で効果が大きく変わります。
コモンモード対策(コモンモードチョーク、Yコンデンサの適用)
ケーブルを通じて広がりやすいのがコモンモードノイズです。コモンモードチョークで高周波成分を阻止し、必要に応じてYコンデンサでシャーシ/FGへ逃がします。ただし漏れ電流や安全規格との兼ね合いがあるため、目的と制約を整理して選定します。
シールドと筐体接地(シャーシ接続)の設計を詰める
放射ノイズには、筐体によるシールドと適切な接地が効きます。シールドは“つなぎ方”が重要で、接触抵抗や接続位置が不適切だと逆にアンテナ化することもあります。ケーブル引き出し部の処理(クランプ、フェライト等)もセットで検討します。
部品選定(コンデンサの特性、整流素子、磁性部品)を見直す
高周波領域では、コンデンサのESL、インダクタの飽和特性、ダイオードの逆回復特性などがEMIに直結します。低ノイズ品への置き換えや、目的帯域に合った磁性材料の選定で、根本的な発生源を抑えやすくなります。
測定→仮説→対策→再測定のサイクルを回す
EMIは複数要因が絡むため、最短経路は実測に基づく反復です。近傍界プローブで発生源を当たり、LISNやスペクトラムで伝導成分を確認し、対策の効き方を定量的に評価します。小さく試して確実に積み上げる進め方が有効です。
まとめ
スイッチング電源のEMI対策は、ノイズの種類と経路を切り分けたうえで、波形(dv/dt・di/dt)、レイアウト(高周波ループ)、フィルタ(伝導)、コモンモード対策、シールド(放射)を段階的に組み合わせることが要点です。測定を軸に対策を最適化すれば、誤動作防止だけでなく、規格対応や設計手戻りの削減にもつながります。

高温ステッピングモーター導入による装置信頼性向上の効果

高温ステッピングモーターの導入は、高温・過酷環境下で稼働する装置において、安定性・信頼性・長期運用性を確保するための重要な手段でございます。一般的なステッピングモーターは使用温度範囲に制約があり、周囲温度の上昇によりトルク低下、絶縁劣化、寿命短縮などの問題が発生しやすくなります。これに対し、高温ステッピングモーターは高耐熱材料と最適化された設計により、高温環境でも安定した性能を維持できる点が特長でございます。以下に、その主な効果を補足を交えて詳述いたします。
1. 耐熱性能の向上による信頼性確保
高温ステッピングモーターは、耐熱グレードの巻線、絶縁材、磁性材料、潤滑材などを採用することで、一般的なモーターよりも高い周囲温度での使用が可能となっております。これにより、炉周辺装置、高温プロセスライン、密閉構造の装置内部など、温度上昇が避けられない環境でも安定動作を実現できます。耐熱性能の向上は、熱による絶縁劣化や磁力低下を抑制し、突発的な故障リスクを低減するとともに、モーター寿命の延伸にも大きく寄与いたします。
2. 熱に配慮した設計による冷却効率の改善
高温ステッピングモーターは、発熱を前提とした設計がなされており、放熱構造や熱伝導経路が最適化されている場合が多くございます。これにより、内部に熱がこもりにくく、温度上昇が緩やかになります。結果として、外部冷却装置への依存度を下げることができ、冷却ファンや空調設備の負担軽減、装置全体の省エネルギー化にもつながります。特に冷却が難しい密閉構造やクリーン環境では、大きなメリットとなります。
3. 高温環境下でも安定した動作特性
高温環境では、材料特性の変化や電気抵抗の増加により、モーターのトルク低下やステップ抜けが発生しやすくなります。高温ステッピングモーターは、こうした条件下でも推力・トルク特性が安定するよう設計されているため、位置決め精度や再現性を維持しやすくなります。これにより、温度変動のある環境でも動作が予測しやすくなり、装置制御の安定化や製品品質のばらつき低減に寄与いたします。
4. 保守管理の効率化とダウンタイム削減
高温対応でないモーターを高温環境で使用すると、劣化が早まり、頻繁な交換や点検が必要となる場合がございます。高温ステッピングモーターを導入することで、温度起因のトラブルが減少し、メンテナンス頻度の低減が期待できます。これにより、保守作業の負担軽減、交換部品コストの削減、装置停止時間の短縮につながり、トータルの運用コスト削減に貢献いたします。
5. 過酷環境への対応による応用範囲の拡大
高温ステッピングモーターは、製造業の高温工程、半導体・電子部品製造装置、炉関連設備、航空宇宙分野、医療機器、エネルギー関連装置など、厳しい環境条件が求められる分野で活用が可能でございます。従来は使用が難しかった環境でもステッピングモーターを適用できることで、装置設計の自由度が向上し、新たな用途開拓や生産性向上を実現しやすくなります。
6. 装置信頼性向上による顧客満足度の向上
高温ステッピングモーターの導入により、装置全体の信頼性が向上し、突発的な停止や品質不良の発生頻度が低下いたします。これにより、安定した生産やサービス提供が可能となり、最終的には顧客満足度の向上につながります。特に連続運転が求められる設備や、安全性・品質が重視される分野では、その効果は非常に大きいといえます。
7. 長期視点でのコストメリット
初期導入コストは一般的なモーターより高くなる場合がありますが、長寿命化、保守削減、停止ロス低減といった効果を含めて評価すると、高温ステッピングモーターはライフサイクルコストの面で優位性を持つケースが多くございます。高温環境に無理に通常品を使用するよりも、最初から適合したモーターを選定することが、結果として経済的でございます。
結論
高温ステッピングモーターの導入は、耐熱性能の向上、冷却効率の改善、高温下での動作安定性確保、保守管理の効率化、応用範囲の拡大、そして顧客満足度の向上といった多面的な効果をもたらします。これらの特長を活かすことで、高温環境下においても装置の信頼性と生産性を高い水準で維持することが可能となり、企業の安定した生産活動と競争力強化を力強く支える存在となります。
