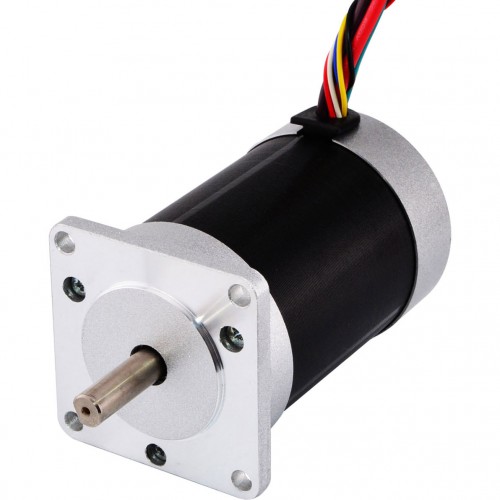

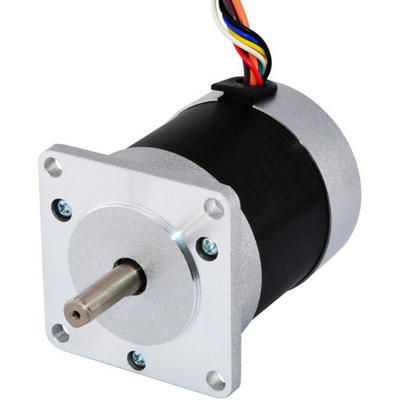

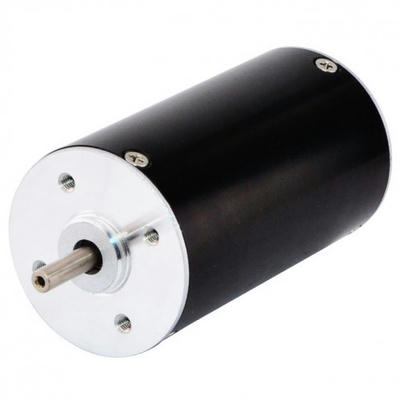

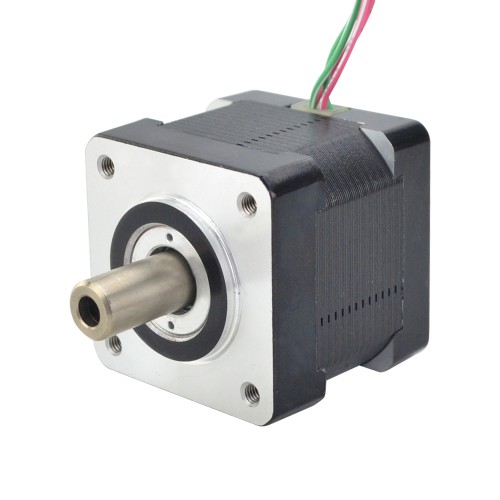

安定動作のためのブラシレスDCモータ使用上の注意

ブラシレスDCモータ(BLDCモータ)は高効率・長寿命・低メンテナンスという利点から、産業機器から医療機器まで幅広く採用されています。しかし、ブラシがない分だけ制御はドライバ(インバータ)に依存し、電源条件や配線、設定、熱・負荷条件が合わないと振動や失速、過熱などのトラブルが起こります。安定動作を実現するには、機械・電気・制御をセットで整えることが重要です。
1) 定格(電圧・電流・回転数・トルク)を守る
最優先は仕様範囲内で使うことです。
定格超過は過熱や減磁、ドライバ破損の原因になります。負荷変動も見込んで余裕を持った選定を行います。
2) ドライバ設定(極数・センサ種類・制御モード)を一致させる
BLDCは設定ミスで動かない・振動することが起こりやすいです。
ホールセンサ有無、エンコーダ仕様、極対数、回転方向、速度・トルク制御モードを確認し、モータ仕様と完全に合わせます。
3) 起動・低速域は特に注意(失速・振動)
低速・高負荷での起動はトラブルが出やすい領域です。
ソフトスタート、適切な加減速、必要ならセンサ付き制御を採用し、起動トルク不足やハンチングを避けます。
4) 電源品質(電圧降下・リップル・ノイズ)を管理する
電源が不安定だと制御が乱れます。
電源容量不足や長い配線による電圧降下、リップル増大は失速や異常停止の原因になります。配線太さ・電源選定・コンデンサ配置を見直します。
5) 配線・接地・EMI対策を徹底する
スイッチング制御のため、ノイズ対策が重要です。
動力線と信号線の分離、シールド線の適切な接地、フェライトやフィルタの活用で誤動作を防ぎます。
6) 放熱と温度管理(熱が寿命を決める)
高効率でも発熱はゼロではありません。
取り付け面で放熱できる構造にし、通風・ヒートシンクを確保します。温度センサや保護機能を活用し、連続運転での温度上昇を管理します。
7) 機械負荷(慣性・摩擦・芯ズレ)を見直す
モータが正常でも機械側が原因で不安定になります。
過大慣性は加減速時に過電流を招きます。芯ズレやベアリング不良、ベルト張り過ぎなどの抵抗増も振動・過熱の原因です。
8) 保護機能・エラーの扱いをルール化する
安全に止める仕組みは“安定運用”の一部です。
過電流・過熱・過電圧・欠相などのアラーム条件と復帰手順を定め、ログやエラーコードを使って再発防止につなげます。
まとめ
ブラシレスDCモータを安定動作させるには、①定格内運用と余裕選定、②ドライバ設定の一致、③起動・低速域の制御、④電源品質の確保、⑤配線・接地・EMI対策、⑥放熱と温度管理、⑦機械負荷の適正化、⑧保護機能の運用ルール化が重要です。モータ単体ではなく「ドライバ+電源+機械」を一体で最適化することで、BLDCモータの性能と信頼性を最大限に引き出せます。
PR

PM型ステッピングモータが脱調する原因と対策

PM型ステッピングモータ(永久磁石型)は、構造が比較的シンプルで低速域のトルクが得やすく、位置決め用途で広く使われています。しかし、負荷変動や加減速条件が厳しいと、指令したステップに追従できず「脱調」が発生し、位置ズレや停止トラブルにつながります。脱調は“突然起きる”ように見えて、原因を分解すると対策が立てやすい現象です。本稿では、主な原因と実務的な対処法を整理します。
1) 負荷トルクがモータトルクを上回っている
最も基本的な原因は、実際に必要なトルクがモータの発生トルク(回転中トルク)を超えることです。
余裕トルクが小さいと、わずかな負荷増でも脱調します。対策は、トルク曲線に対して十分なマージンを確保し、必要ならモータサイズ・ギア比を見直します。
2) 加速・減速が急すぎる(慣性負荷の影響)
負荷慣性が大きいのに加減速時間が短いと、加速に必要なトルクが増え、脱調しやすくなります。
台形加速やS字加速で立ち上げを緩やかにし、最高速に到達するまでの時間を延ばすと安定します。負荷慣性の低減(軽量化)も有効です。
3) 高速域でのトルク低下(電流立ち上がり不足)
回転数が上がるほどコイル電流が十分に立ち上がらず、トルクが落ちやすくなります。
電源電圧の見直し、定電流チョッパドライバの採用、配線抵抗の低減などで高速域トルクを改善できます。


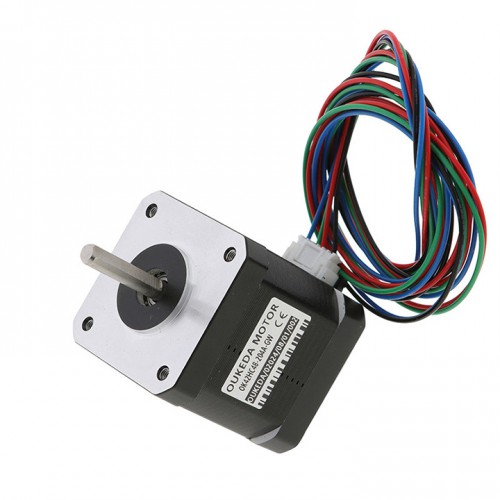

「写真の由来:Oukeda PM42 永久磁石ステッピングモーター OK42PM22-0186A-C1 7.5度 4.90Ncm 12V 6線

4) 共振(振動)による実効トルクの低下
ステッピングモータは特定回転域で共振しやすく、振動が増えるとトルクが有効に使えず脱調に至ります。
マイクロステップ化、共振帯を避けた運転点設定、機械剛性の向上、ダンパ追加などが典型的な対策です。
5) 電流設定ミス・電源不足
ドライバの電流設定が低い、または電源容量不足で電圧降下が起きると、必要トルクが出ません。
定格電流に合わせた設定、電源容量の確保、ピーク電流時の電圧降下チェック(配線も含む)を行います。
6) 取付・伝達系の問題(カップリング、ベルト張力、芯ズレ)
軸芯ズレやカップリングの不適合、過大なベルト張力は、余計な負荷や振動を生みます。
芯出し精度の改善、適切なカップリング選定、ベルト張力の最適化、軸受状態の点検で脱調要因を減らせます。
7) 指令パルス品質の問題(ノイズ・欠落・ジッタ)
パルスが欠落したりタイミングが乱れると、モータが意図しない挙動になり脱調に見えることがあります。
シールドやツイスト配線、適切な接地、配線分離(動力と信号)、入力フィルタ設定などで信号品質を確保します。
8) 温度上昇によるトルク低下・保護動作
長時間運転でモータやドライバが熱くなると、抵抗増加で電流が下がったり、保護で出力が制限されます。
放熱(取付面・通風)を改善し、連続定格内で運用します。必要に応じて電流低減やデューティの見直しも検討します。
まとめ
PM型ステッピングモータの脱調は、①トルク不足(負荷過大・高速トルク低下)、②加減速条件(慣性負荷)、③共振、④電源・設定不備、⑤機械伝達系や信号品質、⑥熱の問題に大別できます。対策の基本は「トルク曲線で余裕を確保し、加減速を最適化し、共振とノイズと熱を潰す」ことです。現象が出たら、負荷→加減速→電源/電流→機械→信号→温度の順で切り分けると、効率よく原因に到達できます。

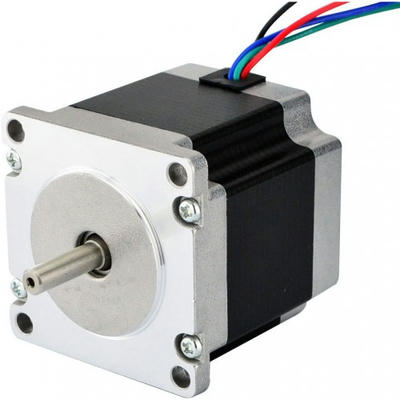

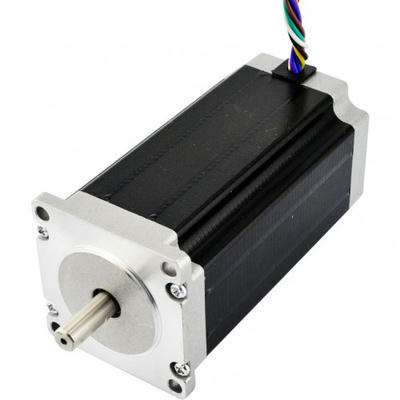

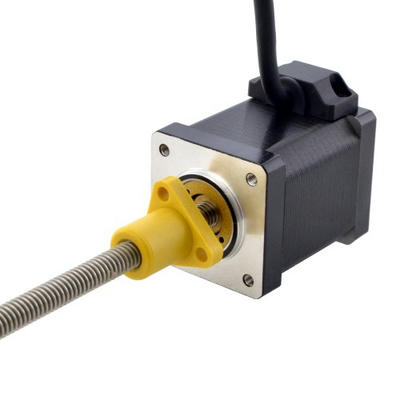

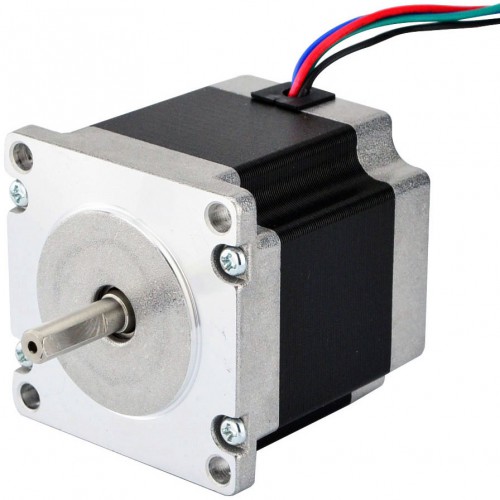

ユニポーラステッピングモータの位置決め精度について

ユニポーラステッピングモータは、精密な位置決めを必要とする多くのアプリケーションに使用されるモータです。ステッピングモータは、回転角度を一定のステップで制御することができるため、位置決め精度が高いとされています。ユニポーラステッピングモータは、一般的にトルクが安定しやすく、特に低速での精度が求められるアプリケーションに適しています。しかし、位置決め精度はさまざまな要因によって影響を受けます。ここでは、ユニポーラステッピングモータの位置決め精度について、その特徴や影響要因を詳しく解説します。
1)ユニポーラステッピングモータの基本構造
ユニポーラステッピングモータは、モータのコイルが中心と外周に分かれて配置され、複数のステップで回転します。
この構造により、モータの動作は比較的単純であり、コントロールが容易です。ステッピングモータは通常、特定の角度(ステップ角)で回転するため、位置決めが非常に高精度に行えます。ただし、位置決め精度はモータの特性だけでなく、駆動方法や外部の負荷などにも影響されます。
2)ステップ角と位置決め精度の関係
ステッピングモータの位置決め精度は、ステップ角によって大きく左右されます。
ステップ角が小さいほど、モータが回転する角度が細かくなり、より精密な位置決めが可能になります。ユニポーラステッピングモータでは、標準的なステップ角は1.8度(200ステップ/回転)が多いですが、これをさらに細かく分けるためにはマイクロステッピング駆動を使用することができます。マイクロステッピングを使用すると、1回転あたりのステップ数が増え、位置決め精度がさらに向上します。
3)外部負荷と位置決め精度の影響
ユニポーラステッピングモータの位置決め精度は、外部負荷の影響を大きく受けます。
負荷が変動する場合、モータが予定通りに動かないことがあり、位置決め精度が低下する可能性があります。特に、高負荷の状態では、モータのトルクが不足し、ステップを飛ばしてしまうことがあります。これにより、位置決め精度が悪化するため、適切なトルク設定と負荷管理が重要です。

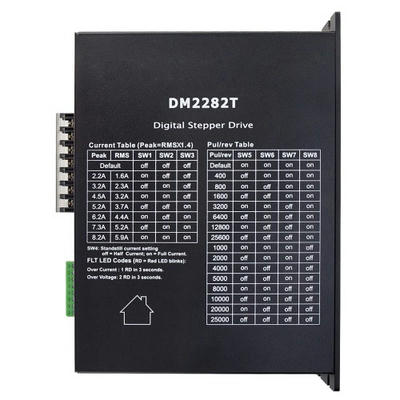

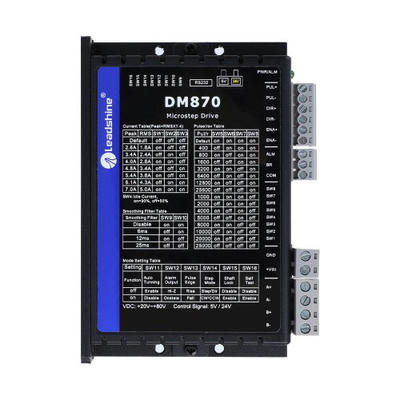

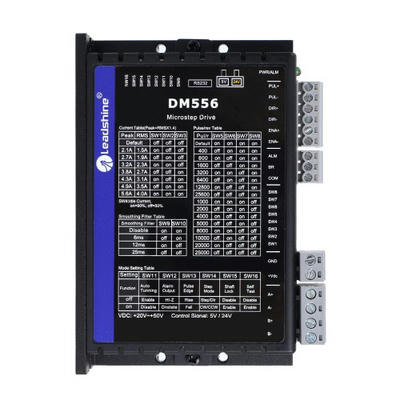

4)駆動方式と位置決め精度
駆動方式によっても、ユニポーラステッピングモータの位置決め精度は変わります。
一般的には、フルステッピング駆動よりも、ハーフステッピングやマイクロステッピング駆動の方が精度が高くなります。マイクロステッピングは、モータの各ステップをさらに細かく分割して駆動するため、よりスムーズで高精度な位置決めが可能になります。これにより、振動やノイズが少なくなり、動作が非常に滑らかになります。
5)温度変化と位置決め精度の関係
温度変化がユニポーラステッピングモータの位置決め精度に影響を与えることがあります。
モータの温度が高くなると、内部の材料が膨張したり、電気特性が変化したりするため、精度が低下することがあります。これを防ぐためには、モータの冷却や適切な使用環境の維持が重要です。また、温度変化による影響を最小限に抑えるため、温度管理がしっかりと行われているシステムを選ぶことが推奨されます。
まとめ
ユニポーラステッピングモータは、精密な位置決めを可能にする優れた駆動装置ですが、その位置決め精度はステップ角、駆動方式、負荷、温度などさまざまな要因によって影響を受けます。マイクロステッピングや適切なトルク設定を行うことで、精度を向上させることができます。また、外部負荷や温度管理に気を付けることで、安定した位置決め精度を保つことができます。最適な運用と駆動方式の選定を行うことで、ユニポーラステッピングモータの性能を最大限に引き出すことができます。

DCギヤードモーターの構造と性能特性

DCギヤードモーターは、直流モーターに減速機(ギヤ)を組み合わせ、低速で大きなトルクを得られるようにした駆動源です。小型でも扱いやすく、電圧制御で回転数を変えやすいため、搬送装置や自動化機器、ロボットの機構部など幅広い用途で採用されています。一方で、ギヤの種類や減速比、効率、バックラッシなどが性能に大きく影響します。本稿では構造の基本と性能特性の要点を整理します。
1)基本構造は「DCモーター+減速機」です。
DCギヤードモーターは、モーターの高速回転をギヤで減速し、出力軸に大きなトルクを取り出します。
モーター部はブラシ付きDCが一般的で、制御が簡単です。減速機は多段ギヤで構成され、出力軸には軸受やハウジングが設けられ、荷重を受けながら安定して回転を伝達します。
2)ギヤの種類で特性が変わります。
代表例として、平歯車(スパー)、遊星歯車(プラネタリ)、ウォームギヤが挙げられます。
スパーは構造が簡単で低コストになりやすいです。遊星は同軸で高減速比・高トルク密度を得やすく、剛性も確保しやすいです。ウォームは大きな減速比を取りやすく、逆駆動しにくい特性がありますが、効率が低下しやすい点に注意します。
3)減速比は回転数とトルクを決めます。
減速比を大きくすると出力回転数は低下し、理想的にはトルクが増加します。
ただし実際にはギヤ効率や摩擦損失があるため、トルクは「モータートルク×減速比×効率」で評価します。用途の必要速度と必要トルクから減速比を逆算し、余裕を持った選定を行います。
4)効率と発熱が性能限界を左右します。
ギヤ段数が増えるほど損失が積み上がり、効率が低下しやすくなります。
損失は発熱となり、温度上昇はモーターのブラシ摩耗や磁石特性、グリース劣化を進めます。連続運転では許容温度と定格トルクを守り、間欠運転ではデューティ比を考慮して熱的余裕を確保します。
5)バックラッシとねじれ剛性が精度に影響します。
バックラッシ(歯車の遊び)が大きいと、正逆転の切り替え時に遅れやガタが出ます。
位置決めや追従性が重要な用途では、低バックラッシ仕様のギヤや、予圧構造、遊星ギヤの採用が有効です。また、負荷変動でねじれが生じると応答が鈍くなるため、剛性も含めて評価します。
6)許容荷重と寿命は軸受・ギヤで決まります。
出力軸にはラジアル荷重やアキシアル荷重がかかるため、許容値を超えると軸受寿命が短くなります。
ギヤも歯面圧や曲げ応力の限界があり、過負荷や衝撃負荷で損傷しやすくなります。寿命設計では、負荷条件、運転時間、温度、潤滑状態を前提にし、必要ならカップリングや支持構造で荷重を分散します。
7)制御特性は電源方式とフィードバックで変わります。
ブラシ付きDCは電圧制御で回転数を変えやすい一方、負荷変動で回転数が変わりやすいです。
精度を上げたい場合はエンコーダを付けて速度・位置フィードバック制御を行います。PWM制御では低速域のトルク脈動や可聴音が課題になるため、周波数設定や電流制限の工夫が有効です。
まとめ
DCギヤードモーターは、DCモーターと減速機の組み合わせにより、低速高トルクを小型に実現できる点が強みです。一方で、ギヤ種類、減速比、効率、バックラッシ、許容荷重、発熱が性能と寿命を大きく左右します。用途の必要トルク・速度・精度・運転形態を整理し、熱と機械負荷に余裕を持って選定・設計することが、安定した性能確保の鍵になります。

EMI対策の基本|スイッチング電源に発生するノイズの抑制方法

スイッチング電源は高効率・小型化に優れる一方、スイッチング動作に伴う急峻な電圧・電流変化によりノイズが発生しやすく、周辺機器の誤動作や規格不適合の原因になることがあります。とくに近年は機器の高周波化・高密度実装が進み、EMI(電磁妨害)対策の重要度が増しています。本稿では、EMI対策の基本として、スイッチング電源に発生するノイズの抑制方法を要点整理します。
スイッチング電源のノイズ抑制方法(EMI対策の基本)
ノイズの種類(伝導/放射、コモンモード/ノーマルモード)を切り分ける
対策は「どの経路で、何が支配的か」を把握すると効果が出やすくなります。伝導ノイズは電源線を通って広がり、放射ノイズは配線や基板パターンがアンテナになって空間に漏れます。さらにコモンモードとノーマルモードで有効な部品が変わるため、測定と切り分けが出発点になります。



「写真の由来:RT-65B MEANWELL 64.6W 5/12/-12VDC スイッチング電源/ CNC 電源 トリプル出力
スイッチング波形を“急峻にしすぎない”(dv/dt・di/dtの抑制)
立ち上がりが速いほど高周波成分が増え、EMIが悪化しやすくなります。ゲート抵抗の調整、スルーレート制御、スナバ回路(RC/RCD)などで波形を適度に緩め、リンギング(振動)を抑えるのが基本です。
レイアウト最適化で高周波ループを最小化する
多くのEMI問題は部品そのものより配線・レイアウト起因で発生します。スイッチング電流が流れるループ(MOSFET—ダイオード—入力コンデンサなど)を短く太くし、GNDの戻り経路を明確にします。高周波電流が意図しない経路を回り込むと、放射・伝導が一気に増えます。
入力/出力フィルタで伝導ノイズを抑える(LC、πフィルタ)
電源ラインを伝わるノイズには、インダクタとコンデンサで構成するフィルタが有効です。周波数帯に合わせて定数を設計し、コンデンサのESR/ESLも考慮します。フィルタは「入れれば効く」ではなく、配置(どこに置くか)で効果が大きく変わります。
コモンモード対策(コモンモードチョーク、Yコンデンサの適用)
ケーブルを通じて広がりやすいのがコモンモードノイズです。コモンモードチョークで高周波成分を阻止し、必要に応じてYコンデンサでシャーシ/FGへ逃がします。ただし漏れ電流や安全規格との兼ね合いがあるため、目的と制約を整理して選定します。
シールドと筐体接地(シャーシ接続)の設計を詰める
放射ノイズには、筐体によるシールドと適切な接地が効きます。シールドは“つなぎ方”が重要で、接触抵抗や接続位置が不適切だと逆にアンテナ化することもあります。ケーブル引き出し部の処理(クランプ、フェライト等)もセットで検討します。
部品選定(コンデンサの特性、整流素子、磁性部品)を見直す
高周波領域では、コンデンサのESL、インダクタの飽和特性、ダイオードの逆回復特性などがEMIに直結します。低ノイズ品への置き換えや、目的帯域に合った磁性材料の選定で、根本的な発生源を抑えやすくなります。
測定→仮説→対策→再測定のサイクルを回す
EMIは複数要因が絡むため、最短経路は実測に基づく反復です。近傍界プローブで発生源を当たり、LISNやスペクトラムで伝導成分を確認し、対策の効き方を定量的に評価します。小さく試して確実に積み上げる進め方が有効です。
まとめ
スイッチング電源のEMI対策は、ノイズの種類と経路を切り分けたうえで、波形(dv/dt・di/dt)、レイアウト(高周波ループ)、フィルタ(伝導)、コモンモード対策、シールド(放射)を段階的に組み合わせることが要点です。測定を軸に対策を最適化すれば、誤動作防止だけでなく、規格対応や設計手戻りの削減にもつながります。
