ステッピングモーターの分解能はどのように決まりますか？

ステッピングモーターの分解能とは、モーターがどれだけ細かく回転位置を制御できるかを示す重要な性能です。分解能が高いほど、1回の動作で動く角度が小さくなり、より精密な位置決めが可能になります。装置の精度や動作の滑らかさに関係するため、ステップ角、駆動方式、ドライバ設定、機械構造などを理解して選定することが大切です。

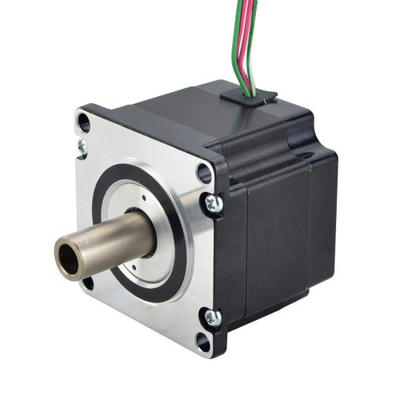

ステップ角によって決まります

ステッピングモーターの基本的な分解能は、ステップ角によって決まります。ステップ角とは、1パルス入力されたときにモーターが回転する角度のことです。例えば、ステップ角が1.8度のモーターでは、1回転するために200パルスが必要になります。ステップ角が小さいほど、より細かい位置制御が可能になります。

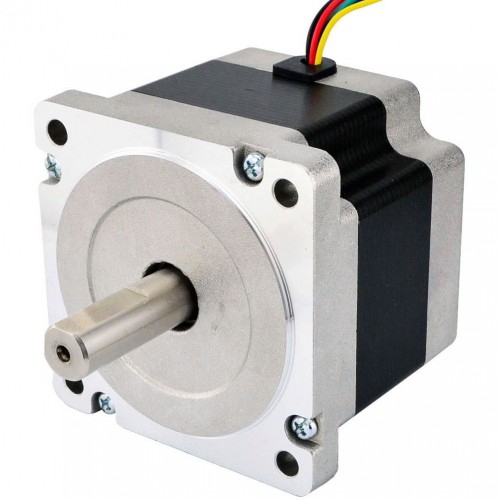

「写真の由来：Nema 34 CNC ステッピングモーター 8.5Nm (1203.94oz.in) 86x86x117.0mm 4ワイヤー」

1回転あたりのステップ数が関係します

分解能は、1回転を何分割できるかという考え方でも表せます。1回転は360度なので、ステップ角が1.8度の場合、360 ÷ 1.8 = 200ステップになります。ステップ数が多いほど、1ステップあたりの移動量が小さくなり、細かい位置決めができます。精密な装置では、このステップ数が重要な選定基準になります。

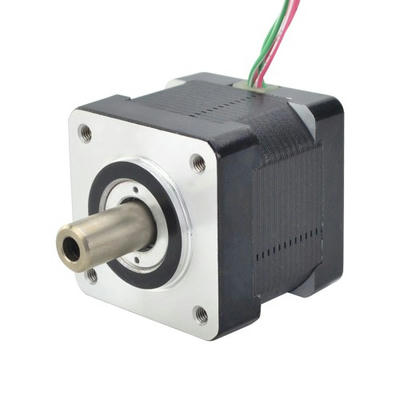

モーターの構造が影響します

ステッピングモーターの分解能は、内部構造にも関係します。ローターの歯数、ステーターの極数、磁極の配置などによって、基本となるステップ角が決まります。一般的なハイブリッド型ステッピングモーターでは、1.8度や0.9度のステップ角がよく使われます。より小さいステップ角のモーターを選ぶことで、高い基本分解能を得られます。

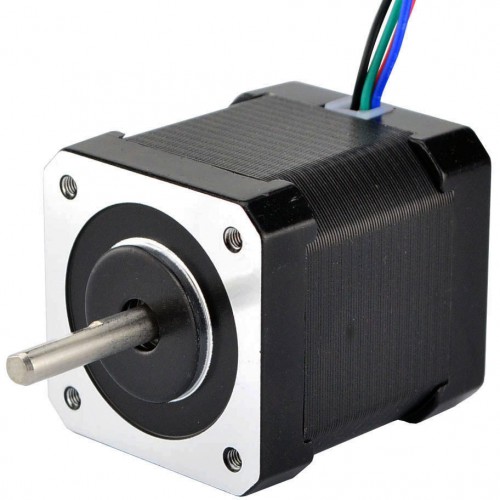

「写真の由来：OUKEDA NEMA17 ステッピングモーター 17HS4023 1.8度 14Ncm 1A 3Dプリンター＆Titanエクストルーダー用」

マイクロステップ駆動で細かくできます

ドライバのマイクロステップ機能を使うと、1ステップをさらに細かく分割できます。例えば、1.8度のモーターを16分割マイクロステップで駆動すると、1パルスあたりの理論上の角度は0.1125度になります。これにより、動作を滑らかにし、振動や騒音を抑えやすくなります。ただし、マイクロステップは必ずしも機械的な位置精度をそのまま保証するものではありません。

ドライバの設定が分解能に影響します

同じステッピングモーターでも、使用するドライバの設定によって実際の分解能は変わります。フルステップ、ハーフステップ、1/8、1/16、1/32などの設定を選ぶことで、1回転あたりの指令パルス数が変化します。制御装置側のパルス出力能力や必要な速度も考慮しながら、適切な分割数を設定することが大切です。

機械側の送り機構も関係します

実際の装置では、モーターの回転分解能だけでなく、ボールねじ、ベルト、ギア、プーリーなどの機械要素も分解能に影響します。例えば、ボールねじのリードが小さいほど、モーター1回転あたりの直線移動量が少なくなり、直線方向の分解能を高められます。モーターと機械構造を組み合わせて考えることが重要です。

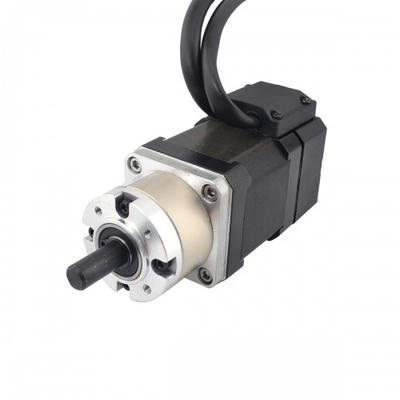

ギア比によって分解能を高められます

減速機やギアを組み合わせると、出力軸の回転をより細かく制御できます。例えば、減速比が10:1の場合、モーターが10回転して出力軸が1回転するため、出力側の分解能は高くなります。ただし、ギアにはバックラッシュや摩擦があるため、精度を重視する場合は高精度な減速機を選ぶ必要があります。

実際の位置精度とは区別します

分解能が高いことと、実際の位置精度が高いことは同じではありません。分解能は理論上どれだけ細かく指令できるかを示しますが、実際には負荷、摩擦、バックラッシュ、振動、脱調などによって位置誤差が発生します。そのため、高精度な制御を行うには、分解能だけでなく、機械剛性や負荷条件も確認する必要があります。

用途に合った分解能を選びます

分解能は高ければ高いほどよいとは限りません。分解能を高くしすぎると、必要なパルス数が増え、制御装置やドライバに負担がかかる場合があります。また、高速動作が必要な用途では、細かすぎる設定によって速度が出しにくくなることもあります。必要な位置精度、速度、負荷条件に合わせてバランスよく選びます。

まとめ

ステッピングモーターの分解能は、ステップ角、1回転あたりのステップ数、モーター構造、マイクロステップ設定、ドライバ性能、機械側の送り機構やギア比によって決まります。分解能が高いほど細かな制御が可能になりますが、実際の位置精度には負荷や機械構造も影響します。用途に必要な精度と速度を確認し、モーター、ドライバ、機械機構を総合的に選定することが大切です。

PR

平行軸ギヤードモータの仕組みと動作原理

平行軸ギヤードモータは、モータと減速機を一体化した駆動装置で、出力軸とモータ軸が平行に配置されていることが特徴です。モータの高速回転をギヤによって減速し、その分大きなトルクを得ることができます。構造が比較的シンプルで扱いやすいため、搬送装置、包装機械、食品機械、自動化設備など幅広い分野で使用されています。

モータと減速機で構成されます

平行軸ギヤードモータは、主にモータ部とギヤ減速機部で構成されます。モータ部では電気エネルギーを回転運動に変換し、減速機部ではその回転をギヤによって適切な速度に変換します。モータ単体では回転速度が高すぎる場合でも、減速機を組み合わせることで、装置に必要な回転速度とトルクを得ることができます。

「写真の由来：Nema 34 ステッピングモーターバイポーラ L=97mmと後軸&ギヤ比 13:1平行軸ギアボックス」

ギヤによって回転速度を下げます

平行軸ギヤードモータでは、複数の歯車をかみ合わせることで回転速度を下げます。小さい歯車から大きい歯車へ動力を伝えると、出力側の回転速度は低くなります。この減速比によって、最終的な出力回転数が決まります。用途に応じて適切な減速比を選ぶことで、装置に合った動作速度を実現できます。

減速によってトルクを大きくします

ギヤで回転速度を下げると、その分出力トルクを大きくできます。これは、平行軸ギヤードモータの大きな特徴です。例えば、重い物を搬送するコンベアや、一定の力で回転させる機械では、高いトルクが必要になります。モータ単体では力が不足する場合でも、減速機を使うことで安定した駆動力を得ることができます。

「写真の由来：Nema 23 ステッピングモーターバイポーラ L=76mmとギヤ比 5:1平行軸ギアボックス」

平行軸構造により設置しやすくなります

平行軸ギヤードモータは、モータ軸と出力軸が平行に配置されています。そのため、装置内で比較的直線的に動力を伝えやすく、ベルト、チェーン、カップリングなどとの接続にも適しています。また、構造が分かりやすく、メンテナンスや交換もしやすいという利点があります。機械設計において扱いやすい形式です。

安定した回転を実現します

ギヤを介して動力を伝えることで、モータの高速回転を低速で安定した回転に変換できます。これにより、搬送速度を一定に保ったり、機械の動作を滑らかにしたりすることができます。特に、生産ラインや自動化設備では、安定した速度で長時間運転できることが重要です。

用途に応じて減速比を選定します

平行軸ギヤードモータを使用する際には、必要な出力回転数やトルクに合わせて減速比を選ぶ必要があります。減速比が大きいほど回転速度は低くなり、トルクは大きくなります。ただし、必要以上に大きな減速比を選ぶと、装置の動作速度が遅くなりすぎる場合があります。そのため、負荷条件や運転速度を考慮して選定します。

搬送装置や産業機械で活用されます

平行軸ギヤードモータは、コンベア、攪拌機、包装機、印刷機、食品加工機械などでよく使用されます。これらの装置では、一定速度での運転や安定したトルクが求められます。平行軸ギヤードモータは構造が丈夫で、連続運転にも適しているため、産業現場で広く活用されています。

まとめ

平行軸ギヤードモータは、モータの回転をギヤで減速し、必要な速度と大きなトルクを得るための駆動装置です。モータ軸と出力軸が平行であるため、機械への組み込みや動力伝達がしやすく、搬送装置や各種産業機械に適しています。減速比、必要トルク、設置条件を適切に選ぶことで、安定した効率的な運転を実現できます。

cncインバーターをスピンドルモータに使用するメリット

cncインバーターは、CNC工作機械においてスピンドルモータの回転速度や出力を制御するために使用される重要な装置です。スピンドルモータは切削、彫刻、穴あけ、研磨などの加工品質に大きく関わるため、安定した回転制御が求められます。cncインバーターを導入することで、加工条件に合わせた速度調整が可能となり、加工精度の向上、省エネルギー化、モータ保護など多くのメリットが得られます。

1. 回転速度を細かく調整できる

cncインバーターを使用すると、スピンドルモータの回転数を加工内容に合わせて細かく調整できます。例えば、金属加工では低速で高トルクが必要な場合があり、木材や樹脂加工では高速回転が求められる場合があります。材料や工具に適した回転数を設定することで、加工面の仕上がりを安定させ、工具の摩耗も抑えやすくなります。

「写真の由来：H110シリーズ CNCスピンドルモーター速度制御用 VFD可変周波数ドライブインバーター 3HP 2.2KW 5.6A 三相 380V」

2. 加工精度と仕上がり品質が向上する

スピンドルモータの回転が不安定だと、加工面にムラが出たり、寸法精度が低下したりすることがあります。cncインバーターは回転速度を安定して制御できるため、切削中の回転変動を抑えやすくなります。その結果、滑らかな加工面を得やすくなり、精密部品や装飾加工など、高い品質が求められる作業に適しています。

3. 省エネルギー化に貢献する

常に最大出力でスピンドルモータを動かすと、無駄な電力消費が増えてしまいます。cncインバーターを使えば、必要な回転数や負荷に応じてモータの出力を調整できます。これにより、不要な電力消費を抑え、設備全体の省エネルギー化につながります。長時間稼働するCNC設備では、電力コスト削減の効果も期待できます。

「写真の由来：BD600シリーズ VFD可変周波数ドライブインバーター BD600-2R2G-2 3HP 2.2KW 10A 単相/三相 220V」

4. スムーズな起動・停止が可能になる

cncインバーターは、スピンドルモータの起動や停止を段階的に制御できます。急激な起動や停止を避けることで、モータや主軸、ベアリング、工具への負担を軽減できます。また、急停止による振動や衝撃を抑えられるため、機械全体の寿命延長にも役立ちます。安全で安定した運転を実現するうえで重要な機能です。

5. モータ保護機能を活用できる

多くのcncインバーターには、過電流、過電圧、過負荷、過熱、短絡などに対する保護機能が搭載されています。異常が発生した場合に自動で停止したり、警告を出したりすることで、スピンドルモータや制御装置の損傷を防ぎやすくなります。高価なCNC設備を安全に運用するためにも、保護機能は大きなメリットです。

6. 加工条件の変更に柔軟に対応できる

CNC加工では、材料、工具径、切削深さ、送り速度などによって最適なスピンドル回転数が異なります。cncインバーターを使用すれば、加工条件に応じて回転数を簡単に変更できます。複数の材料や加工方法を扱う現場では、柔軟な速度制御によって作業効率が向上し、段取り替えの負担も軽減できます。

7. 騒音や振動を抑えやすい

スピンドルモータを適切な回転数で制御することで、不要な振動や騒音を抑えることができます。特に高速回転時には、わずかな回転ムラや負荷変動が加工品質に影響することがあります。cncインバーターによって安定した回転を維持することで、作業環境の改善や機械の安定運転につながります。

8. 設備の自動化に対応しやすい

cncインバーターは、CNC制御装置と連携してスピンドルモータを自動制御できます。加工プログラムに合わせて回転数の変更、起動、停止を自動で行えるため、作業者の手動操作を減らせます。これにより、加工工程の自動化、省人化、作業ミスの低減が期待できます。

まとめ

cncインバーターをスピンドルモータに使用することで、回転速度の細かな調整、加工精度の向上、省エネルギー化、スムーズな起動・停止、モータ保護、加工条件への柔軟な対応など、多くのメリットが得られます。特にCNC工作機械では、スピンドルの安定性が加工品質に直結するため、cncインバーターは重要な制御装置といえます。適切なインバーターを選定し、加工内容に合った設定を行うことで、設備の性能を最大限に引き出すことができます。

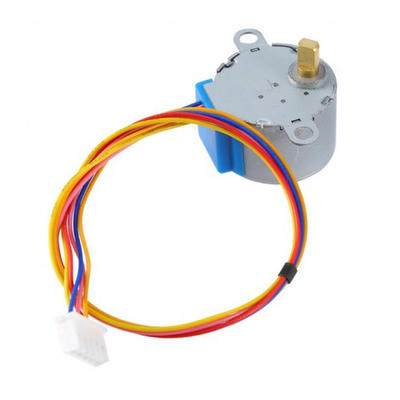

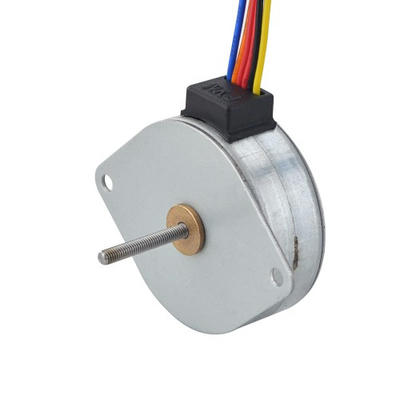

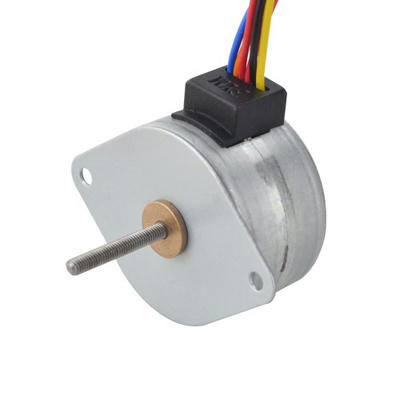

PM型ステッピングモータの高トルク特性を活かす方法

PM型ステッピングモータは、ロータに永久磁石を用いたステッピングモータで、低速域で比較的大きなトルクを得やすいことが特徴です。構造がシンプルで扱いやすく、位置決め制御にも適しているため、小型搬送装置、事務機器、医療機器、計測装置などに広く利用されています。高トルク特性を十分に活かすには、負荷条件や駆動方式、電流設定を適切に調整することが重要です。

低速域で使用する

PM型ステッピングモータは、低速回転時に安定したトルクを発揮しやすいモータです。そのため、高速回転よりも、ゆっくり確実に動かす用途に向いています。例えば、小型部品を一定距離ずつ送る搬送機構や、センサー位置を少しずつ調整する装置では、高トルク特性を活かしやすくなります。低速で正確に動かすことで、脱調を防ぎ、安定した位置決めが可能になります。

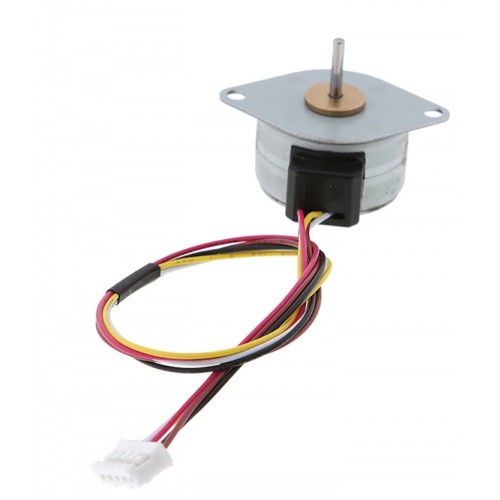

「写真の由来：Oukeda 永久磁石 PM ステッピングモーター 7.5度 24V 4相 10:1/30:1/50:1/75:1/120:1 ギアボックス付き」

負荷に合ったモータを選定する

高トルク特性を活かすためには、使用する負荷に合ったモータを選ぶことが大切です。負荷が大きすぎると、モータが指令パルスに追従できず、脱調や位置ずれが発生する可能性があります。搬送物の重さ、摩擦、慣性、加減速条件を事前に確認し、必要トルクに対して余裕のあるモータを選定する必要があります。適切な選定により、安定した駆動と長寿命化が期待できます。

駆動電流を適切に設定する

PM型ステッピングモータのトルクは、駆動電流の設定に大きく影響されます。電流が不足すると十分なトルクが得られず、負荷に負けて動作が不安定になります。一方で、必要以上に電流を大きくすると、発熱が増え、モータの寿命低下につながります。そのため、モータの仕様や負荷条件に合わせて、適切な電流値を設定することが重要です。

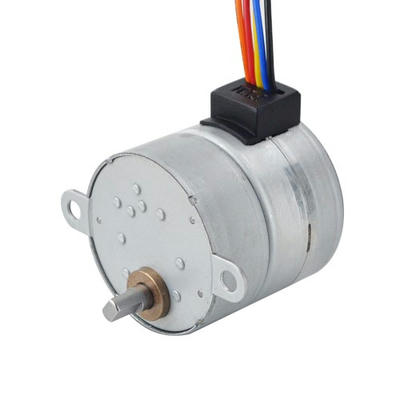

「写真の由来：Oukeda PM25 永久磁石ステッピングモーター OK25PM15-034A5 2相 1.8度 1A 12Ncm」

加減速制御を工夫する

モータを急に起動したり停止したりすると、大きな負荷がかかり、脱調しやすくなります。PM型ステッピングモータの高トルクを安定して活かすには、加速と減速を滑らかに行うことが大切です。台形加減速やS字加減速を用いることで、負荷への衝撃を抑えられます。特に慣性の大きい負荷を動かす場合は、無理な急加速を避けることで、安定した運転が可能になります。

適切なドライバを使用する

PM型ステッピングモータの性能を十分に引き出すには、モータに合ったドライバを使用する必要があります。ドライバは、モータへ流す電流やパルス信号を制御する重要な部品です。電流制御が安定しているドライバを使えば、トルクのばらつきを抑えやすくなります。また、マイクロステップ制御に対応したドライバを使用すると、動作時の振動を減らし、より滑らかな運転ができます。

機械側の摩擦を減らす

モータのトルクを効率よく使うには、機械側の摩擦や抵抗をできるだけ小さくすることも重要です。ガイドレール、ベアリング、ベルト、ギヤなどに大きな摩擦があると、モータの力が無駄に消費されます。その結果、十分なトルクがあるモータでも動作が不安定になることがあります。可動部の潤滑や部品の調整を行い、スムーズに動く構造にすることで、高トルク特性を効果的に活かせます。

保持トルクを活用する

PM型ステッピングモータは、停止時にも保持トルクを発揮できるため、一定位置で止める用途に向いています。例えば、バルブの開閉位置を保持する装置や、調整機構を一定位置で止める装置に利用できます。電磁ブレーキを使わなくても位置を保ちやすい場合があり、装置構造を簡単にできます。ただし、保持中も電流が流れるため、発熱には注意が必要です。

放熱対策を行う

高トルクを得るために大きな電流を流すと、モータが発熱しやすくなります。温度が上がりすぎると、コイルや永久磁石の性能に影響し、トルク低下や寿命短縮につながります。そのため、モータ周辺に放熱スペースを確保し、必要に応じて金属フレームへの取付けや冷却ファンを利用することが有効です。安定した温度管理は、長時間運転でも重要になります。

まとめ

PM型ステッピングモータは、低速域で高いトルクを発揮しやすく、位置決めや保持動作に適したモータです。その特性を活かすためには、低速用途での使用、負荷に合った機種選定、適切な電流設定、滑らかな加減速制御が重要になります。また、ドライバの選定、機械側の摩擦低減、放熱対策を行うことで、より安定した運転が実現できます。PM型ステッピングモータを正しく活用すれば、小型装置や自動化設備において、力強く正確な駆動を行うことができます。

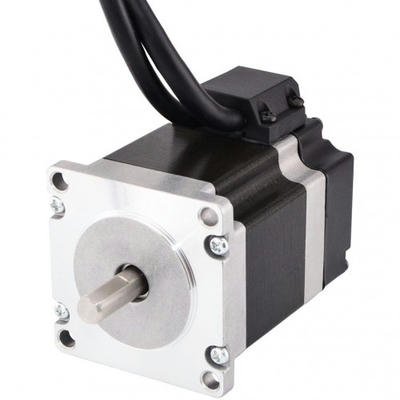

ステッピングモータエンコーダを活用した位置決め制御

近年、工場の自動化やロボット技術の発展により、機械装置には高精度で安定した位置決め制御が求められています。ステッピングモータは、パルス信号によって一定角度ずつ回転できるため、位置制御に適しています。しかし、負荷変動や外乱によって脱調が発生すると、指令位置と実際位置にずれが生じます。そこで、ステッピングモータエンコーダを活用することで、実際の位置を検出しながら、より正確な制御を行うことができます。

1．ステッピングモータの特徴

ステッピングモータは、入力されたパルス数に応じて回転角度を制御できるモータです。構造が比較的簡単で、低速時でも安定したトルクを得ることができます。また、制御回路も比較的簡単であるため、搬送装置や小型機械などに広く使われています。

しかし、ステッピングモータは通常、指令通りに回転していることを前提として制御されます。そのため、過負荷や急な速度変化が起こると脱調し、正しい位置に停止できない場合があります。

「写真の由来：360 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm 中空シャフト IHC3808」

2．エンコーダの役割

エンコーダは、モータの回転角度や回転速度を検出するためのセンサです。ステッピングモータエンコーダを使用すると、モータが実際にどの位置まで動いたかを確認できます。

この情報を制御装置へ送ることで、目標位置と現在位置を比較できます。もし誤差が発生した場合には、その差をもとに補正制御を行うことができます。

3．位置決め制御の仕組み

位置決め制御では、まず目標位置を設定します。次に、制御装置からステッピングモータへパルス信号を送り、モータを回転させます。同時に、エンコーダが現在位置を検出します。

制御装置は、目標位置と現在位置の差を計算します。そして、必要に応じて追加のパルスを出したり、速度を調整したりします。このようにフィードバックを利用することで、より高精度な位置決めが可能になります。

「写真の由来：1000 CPR 光学式ロータリーエンコーダー ABZ 3チャンネル ID 5mm HKT32 シールドケーブル付」

4．ステッピングモータエンコーダを活用する利点

ステッピングモータエンコーダを活用する大きな利点は、脱調や位置ずれを検出できることです。これにより、従来のオープンループ制御よりも信頼性の高い制御を実現できます。

また、負荷が変化する環境でも安定した運転ができます。特に、ロボットアーム、工作機械、搬送装置など、高い位置精度が必要な装置では非常に有効です。

5．導入時の注意点

エンコーダを取り付けることで制御精度は向上しますが、システム構成は複雑になります。エンコーダ信号を読み取るための回路や、位置誤差を補正するためのプログラムが必要になります。

また、モータとエンコーダの分解能を適切に選ぶことも重要です。分解能が低すぎると十分な精度が得られません。一方で、分解能が高すぎると処理負荷やコストが増える場合があります。

まとめ

ステッピングモータは、位置決め制御に適した便利なモータです。しかし、脱調や負荷変動によって位置ずれが発生する可能性があります。ステッピングモータエンコーダを活用すれば、実際の位置を確認しながら制御できるため、精度と信頼性を高めることができます。今後も、自動化設備やロボット分野において、ステッピングモータエンコーダを用いた位置決め制御は重要な技術として利用されていきます。
