リニアステッピングモータの用途とは？産業別に解説

リニアステッピングモータは、回転運動を直線運動に変換するのではなく、電気的なパルス信号によって直接直線方向に移動できるモータです。高精度な位置決めが可能で、構造を簡素化しやすいため、自動化装置や精密機器を中心に幅広く利用されています。ボールねじやベルト機構を使わずに直線駆動を実現できる場合もあり、省スペース化や応答性の向上にも役立ちます。本稿では、リニアステッピングモータの主な用途を産業別に解説します。

1. 半導体製造装置での用途

半導体製造装置では、微細な部品やウエハを高精度に移動させる必要があります。リニアステッピングモータは、細かい位置決めが可能なため、検査装置、搬送装置、位置合わせ機構などに使用されます。

特に、繰り返し精度が求められる工程では、パルス制御によって一定量ずつ移動できる点が大きな利点です。また、機械的な伝達部品を減らせるため、装置の小型化やメンテナンス性の向上にもつながります。

「写真の由来：NEMA 14 ノンキャプティブリニアステッピングモータ 14N19S1504GF5-200RS 1.5A 0.2Nm ねじリード 2.54mm(0.1") 長さ200mm」

2. 医療機器での用途

医療機器では、正確で安定した動作が求められます。リニアステッピングモータは、検査装置、分析装置、薬液注入装置、試料搬送機構などに利用されています。

たとえば、血液検査装置や生化学分析装置では、試料や試薬を決められた位置へ正確に移動させる必要があります。リニアステッピングモータを使うことで、細かな移動制御が可能になり、検査精度や作業効率の向上に役立ちます。

3. 産業用自動化装置での用途

工場の自動化装置では、部品の搬送、位置決め、押し出し、供給、仕分けなど、多くの直線運動が必要になります。リニアステッピングモータは、これらの動作を電気的に制御できるため、自動化ラインで広く使われています。

従来の空気圧シリンダーに比べて、移動量や速度を細かく設定できる点が特徴です。そのため、製品サイズの変更が多い生産ラインや、多品種少量生産の現場でも柔軟に対応できます。

「写真の由来：Nema 23 エクスターナル 66mm リニアステッピングモータ 2.5A リード5.08mm 長さ150mm」

4. 3Dプリンター・工作機械での用途

3Dプリンターや小型工作機械では、ヘッドやテーブルを正確に移動させるために直線駆動機構が必要です。リニアステッピングモータは、造形ヘッド、加工ヘッド、ステージ移動などに応用できます。

高精度な位置制御ができるため、造形品質や加工精度の向上に貢献します。また、構造を簡略化できる場合には、装置全体の軽量化や小型化にもつながります。特に小型精密装置では、設計自由度を高める部品として有効です。

5. 検査・計測装置での用途

検査・計測装置では、センサー、カメラ、試料台などを正確な位置に移動させる必要があります。リニアステッピングモータは、一定のステップ単位で移動できるため、画像検査装置や寸法測定装置に適しています。

たとえば、カメラを少しずつ移動させながら製品表面を検査する場合、移動位置の再現性が重要になります。リニアステッピングモータを使うことで、安定した測定条件を保ちやすくなり、検査結果の信頼性向上に役立ちます。

6. 包装・印刷機械での用途

包装機械や印刷機械では、フィルム、ラベル、紙、容器などを一定の位置へ正確に送る必要があります。リニアステッピングモータは、送り機構、位置合わせ機構、カッター位置調整などに使用されます。

ステッピング制御により、移動距離を細かく設定できるため、包装サイズや印刷位置の変更にも対応しやすくなります。また、制御プログラムを変更することで動作条件を調整できるため、生産品目の切り替えが多い現場にも適しています。

7. ロボット・搬送装置での用途

ロボットや搬送装置では、ワークを正確な位置へ移動させるための直線軸が必要になります。リニアステッピングモータは、ピックアンドプレース装置、直交ロボット、小型搬送ステージなどに利用されます。

特に、軽量物の高速搬送や短距離の位置決めに適しています。複数のリニアステッピングモータを組み合わせることで、X軸・Y軸・Z軸の多軸制御も可能になります。これにより、装置全体の自動化と省スペース化を実現できます。

8. 光学機器での用途

光学機器では、レンズ、ミラー、ステージなどを微細に動かす必要があります。リニアステッピングモータは、焦点調整、光軸調整、試料ステージ移動などに使用されます。

細かな位置制御が可能なため、顕微鏡、レーザー装置、画像処理装置などで有効です。特に、微小な移動量を安定して制御する必要がある場合、リニアステッピングモータのステップ制御は大きな利点になります。

9. 電子部品実装装置での用途

電子部品実装装置では、小さな部品を高速かつ正確に移動させる必要があります。リニアステッピングモータは、部品供給、ノズル位置調整、基板搬送、検査ステージなどに使用されます。

電子部品は非常に小さいため、わずかな位置ずれでも実装不良につながる可能性があります。リニアステッピングモータを使うことで、安定した位置決めが可能になり、製品品質の向上に貢献します。

リニアステッピングモータは、直線運動を高精度に制御できるモータとして、半導体製造装置、医療機器、産業用自動化装置、3Dプリンター、検査装置、包装機械、ロボット、光学機器、電子部品実装装置など、幅広い産業で利用されています。パルス信号によって移動量を制御できるため、位置決め精度、再現性、省スペース化に優れています。一方で、負荷条件や速度条件によっては脱調や推力不足が起こる可能性もあるため、用途に合わせた選定が重要です。適切に活用すれば、リニアステッピングモータは装置の高精度化、自動化、効率化を支える有用な駆動部品となります。

PR

シャフトカップリングのズレや振動を防ぐ方法

シャフトカップリングは、機械のシャフトを接続して回転力を伝える重要な部品ですが、ズレや振動が発生すると、機械の性能に悪影響を与える可能性があります。ズレや振動が続くと、摩耗や故障を引き起こし、最終的には修理や交換が必要になります。そのため、シャフトカップリングを適切に取り付け、運転中にズレや振動を防ぐことが非常に重要です。本稿では、シャフトカップリングのズレや振動を防ぐための方法をいくつかの観点から詳しく解説します。

1．適切なシャフトカップリングの選定

シャフトカップリングを選定する際には、使用する機械や用途に適したタイプを選ぶことが非常に重要です。カップリングにはさまざまな種類があり、異なる負荷や速度に応じて設計されています。例えば、トルクが大きい場合や高速回転が求められる場合には、特に高い強度と安定性を持つカップリングを選択する必要があります。適切なカップリングを選定することで、ズレや振動を未然に防ぐことができます。

「写真の由来：8mm-8mm リジッドカップリング 25x30mm CNCステッピングモータシャフトカップリング」

2．シャフトとカップリングの取り付け精度の確保

シャフトカップリングのズレや振動を防ぐためには、シャフトとカップリングの取り付け精度を高めることが重要です。取り付けが不完全だと、シャフトとカップリングの接続部でズレが生じ、振動が発生する原因となります。取り付け時にシャフトとカップリングがしっかりと平行になるように調整し、軸方向や径方向のずれを最小限に抑えることが求められます。特に、シャフトの位置決めやカップリングの取り付けトルクを適切に管理することが重要です。

3．適切な潤滑とメンテナンス

シャフトカップリングのズレや振動を防ぐためには、定期的なメンテナンスと潤滑が欠かせません。潤滑が不十分だと、摩擦が増えて振動や異音が発生することがあります。適切な潤滑剤を使用し、定期的に補充することで、摩耗を防ぎ、振動を抑えることができます。また、定期的にシャフトカップリングの点検を行い、異常があれば早期に対処することで、ズレや振動を防ぐことができます。

「写真の由来：6.35mm-6.35mm フレキシブルカップリング 18x25mm CNCステッピングモータシャフトカップリング」

4．振動を減らすためのダンピング材の使用

振動を抑制するためには、ダンピング材を使用することも有効です。ダンピング材は、振動を吸収し、機械全体の安定性を高める役割を果たします。シャフトカップリングの周囲にダンピング材を取り付けることで、振動を効果的に減らし、機械の動作をスムーズにすることができます。これにより、ズレや摩擦が引き起こす振動を低減させ、長期的な安定性を確保することができます。

5．動的バランスの確認

シャフトカップリングの動的バランスが取れていないと、回転時に振動が発生する原因となります。取り付け後に動的バランスを確認することで、バランスが崩れた部分を特定し、修正することができます。バランス調整を行うことで、振動を最小限に抑え、機械の運転精度を向上させることができます。特に高速回転するカップリングでは、動的バランスを慎重に確認し、必要に応じて調整を行うことが重要です。

まとめ

シャフトカップリングのズレや振動を防ぐためには、適切な選定、精度の高い取り付け、定期的なメンテナンス、潤滑、ダンピング材の使用、そして動的バランスの確認が必要です。これらの対策を講じることで、機械の効率を保ち、故障や不具合を防ぐことができます。適切な管理と対策を行うことで、シャフトカップリングの寿命を延ばし、安定した運転を維持することが可能となります。

スピンドルモーターの種類と用途について

スピンドルモーターは、高速回転を得意とするモーターであり、工作機械や記録装置、精密機器など、さまざまな分野で重要な役割を果たしています。特に、回転精度や安定性が求められる装置では、スピンドルモーターの性能が製品全体の品質に大きく影響します。また、用途に応じて求められる回転数やトルク、静音性、耐久性が異なるため、適切な種類を選定することが重要です。本記事では、スピンドルモーターの基本的な特徴を確認したうえで、その代表的な種類と用途についてわかりやすく解説します。

1. スピンドルモーターとは何か

スピンドルモーターとは、主に高速回転を目的として使用されるモーターのことです。

一般的なモーターと比べて、回転精度が高く、安定した回転を維持しやすい点が特徴です。特に、切削工具を回転させる工作機械や、ディスクを回転させる記録装置などでは、わずかな振れや速度変動が性能に大きく影響します。そのため、スピンドルモーターには高い精度、低振動、高耐久性が求められます。

「写真の由来：空冷式CNCスピンドルモーター Handi JGF-F80A-1.5KW 110V/220V/380V 1.5kW 24000RPM ER11コレット 400Hz」

2. ACスピンドルモーター

ACスピンドルモーターは、交流電源を用いて駆動するタイプです。

この種類は、高速回転に適しており、比較的大きな出力が必要な場面で多く利用されます。特に、産業用の工作機械や加工機では、長時間の連続運転が必要になるため、安定性と耐久性に優れたACスピンドルモーターが適しています。また、インバータ制御と組み合わせることで、回転数を柔軟に調整できる点も大きな利点です。

3. DCスピンドルモーター

DCスピンドルモーターは、直流電源で駆動するタイプのモーターです。

制御がしやすく、小型化しやすいという特徴があるため、比較的コンパクトな機器に多く採用されます。たとえば、小型の加工装置や電子機器の駆動部などでは、DCスピンドルモーターが活用されることがあります。また、回転数の調整が比較的容易であるため、精密な速度制御が必要な用途にも向いています。

「写真の由来：水冷式CNCスピンドルモーター SMCU002873 5.5KW 220V/380V 24000RPM ER25コレット」

4. ブラシレススピンドルモーター

ブラシレススピンドルモーターは、ブラシを使用しない構造を持つモーターです。

ブラシがないため、摩耗が少なく、メンテナンスの負担を軽減しやすい点が特徴です。さらに、騒音や発熱を抑えやすく、高速回転時にも安定した性能を発揮します。そのため、HDD、冷却ファン、精密機器、医療機器など、高い静音性と信頼性が求められる分野で広く利用されています。近年では、効率面でも優れていることから、多くの用途で主流となりつつあります。

5. エアスピンドルモーター

エアスピンドルモーターは、圧縮空気を利用して回転するタイプです。

電気モーターとは異なり、非常に高い回転数を実現しやすいことが大きな特徴です。また、発熱が比較的少なく、軽量であるため、超精密加工や歯科用機器などに適しています。一方で、圧縮空気の供給設備が必要になるため、使用環境が限られる場合もあります。それでも、超高速回転が必要な用途では大きな強みを持っています。

6. ビルトインスピンドルモーター

ビルトインスピンドルモーターは、モーターと主軸が一体化した構造を持つタイプです。

この方式では、ベルトやギヤを介さず直接回転力を伝えるため、伝達ロスが少なく、高精度かつ低振動の運転が可能です。特に、CNC工作機械や高速加工機では、加工精度や生産効率を高めるためにビルトイン型が多く採用されています。また、構造がコンパクトになるため、省スペース化にもつながります。

7. スピンドルモーターの主な用途

スピンドルモーターは、用途に応じてさまざまな機器で利用されています。

代表的な用途としては、まず工作機械が挙げられます。旋盤、フライス盤、研削盤などでは、工具や加工物を高速で回転させるためにスピンドルモーターが不可欠です。次に、HDDや光ディスク装置では、記録媒体を安定して回転させる役割を担います。さらに、歯科用機器や医療機器、精密測定装置、半導体製造装置などでも、高速かつ高精度な回転を実現するために活用されています。

8. 種類選定のポイント

スピンドルモーターを選定する際には、回転数、トルク、精度、耐久性、静音性などを総合的に検討する必要があります。

たとえば、高速回転を最優先する場合にはエアスピンドルが適していることがあります。一方で、耐久性や省メンテナンス性を重視する場合にはブラシレス型が有力です。また、高精度加工が必要な場合には、ビルトイン型のように振動を抑えやすい構造が選ばれることがあります。このように、用途に応じて最適な種類を見極めることが重要です。

まとめ

スピンドルモーターは、高速かつ高精度な回転を実現するための重要なモーターであり、工作機械、記録装置、医療機器、精密機器など、幅広い分野で使用されています。主な種類としては、ACスピンドルモーター、DCスピンドルモーター、ブラシレススピンドルモーター、エアスピンドルモーター、ビルトインスピンドルモーターなどがあり、それぞれに異なる特徴があります。

そのため、求められる性能や使用環境に応じて適切な種類を選ぶことが大切です。スピンドルモーターの種類と用途を正しく理解することは、装置の性能向上や安定運用につながる重要な知識といえます。

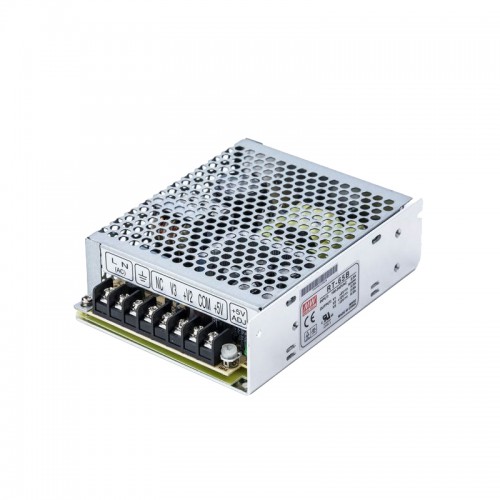

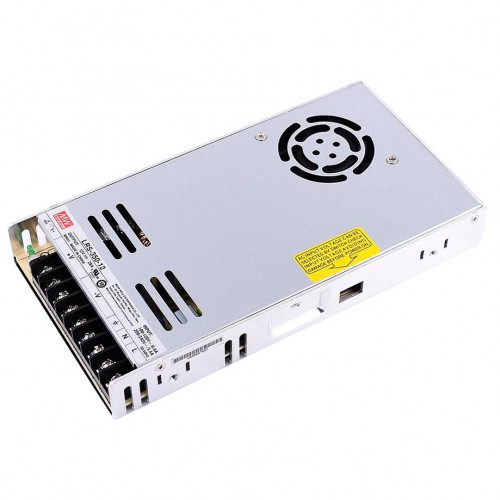

スイッチング電源の出力安定性とその改善方法

スイッチング電源は、高効率、小型化、軽量化を実現できる電源方式として、産業機器、通信機器、医療機器、家電製品など幅広い分野で利用されています。しかし、その性能を十分に発揮するためには、出力電圧や出力電流が安定していることが重要です。もし出力が不安定になると、接続された機器の誤動作、ノイズの増加、部品の劣化、システム全体の信頼性低下につながるおそれがあります。そのため、スイッチング電源の出力安定性を正しく理解し、原因に応じた改善策を講じることが不可欠です。本稿では、出力安定性の基本的な考え方と、不安定化の主な要因、さらにその改善方法について分かりやすく解説します。

1．出力安定性とは何か

スイッチング電源の出力安定性とは、入力電圧や負荷の変動、周囲温度の変化などがあっても、所定の出力電圧をできるだけ一定に保つ性能のことです。電源は単に電力を供給するだけでなく、接続された回路が正常に動作できるよう、安定した電圧を維持する役割を担っています。

この安定性が低いと、出力電圧が上下に揺れたり、リップルが大きくなったりして、精密機器や制御回路に悪影響を及ぼします。そのため、スイッチング電源では変換効率だけでなく、出力の品質も重要な評価項目になります。

「写真の由来：LPV-60-12 MEAN WELL 60W 5A 12V スイッチング電源/ CNC 電源」

2．入力電圧変動が出力に与える影響

スイッチング電源は、入力電圧を変換して一定の出力を得る仕組みですが、入力側の変動が大きい場合には出力安定性にも影響が及ぶことがあります。特に入力電圧が設計範囲の下限や上限に近い場合、制御回路が十分に追従できず、出力が不安定になることがあります。

このような問題を防ぐには、まず入力電源の品質を確認することが大切です。必要に応じて入力フィルタやサージ対策部品を追加し、電圧変動や外来ノイズの影響を抑えることが有効です。安定した入力環境を整えることは、出力安定化の基本となります。

3．負荷変動による出力不安定

接続される機器の負荷が急激に変化すると、スイッチング電源の出力も一時的に変動することがあります。たとえば、モーター起動時や大電流を瞬間的に必要とする回路では、電圧降下やオーバーシュートが発生しやすくなります。

この場合は、負荷変動に十分対応できる容量の電源を選定することが重要です。また、出力側に適切なコンデンサを追加して瞬時的な電流変化を吸収し、必要に応じてソフトスタート機能を活用することで、出力変動を抑えやすくなります。

「写真の由来：400W 36V 11A 115/230Vスイッチング電源ステッピングモーターCNCルータキット」

4．リップルとノイズの影響

スイッチング電源は高周波でスイッチング動作を行うため、構造上どうしても一定のリップル電圧や高周波ノイズが発生します。これらが大きすぎると、アナログ回路や通信回路、センサー回路などの性能を低下させる原因になります。

改善のためには、出力平滑用コンデンサやインダクタの選定を見直し、必要に応じてLCフィルタやフェライトビーズを追加します。また、基板レイアウトを最適化して電流ループを短くし、ノイズの放射や回り込みを抑えることも非常に重要です。

5．フィードバック制御の重要性

スイッチング電源の出力安定性は、フィードバック制御によって大きく左右されます。出力電圧を検出し、その情報をもとにスイッチング動作を調整することで、所定の電圧に保つ仕組みになっています。

しかし、この制御設計が不適切だと、応答が遅れたり、逆に過敏になって発振気味になったりすることがあります。そのため、補償回路の設計や制御ループの安定性確認が欠かせません。特に新規設計では、負荷条件の変化を含めた十分な評価が必要です。

6．部品劣化が安定性を低下させる場合

長期間使用したスイッチング電源では、電解コンデンサの容量低下やESR増加、半導体部品の劣化などによって、出力安定性が徐々に悪化することがあります。初期には問題がなくても、時間の経過とともにリップル増加や出力変動が目立つようになることがあります。

このため、定期点検によってコンデンサの膨張、液漏れ、異常発熱などを確認し、寿命部品は計画的に交換することが重要です。特に高温環境で使用される電源では、部品劣化が早まりやすいため注意が必要です。

7．温度環境と放熱設計の影響

スイッチング電源は高効率とはいえ、内部では一定の熱が発生します。温度が上昇すると、半導体の特性変化や部品劣化が進み、結果として出力安定性に悪影響を及ぼすことがあります。

そのため、放熱設計を十分に行い、ヒートシンク、冷却ファン、通風経路などを適切に確保することが大切です。また、装置内部に熱がこもりやすい場合は、配置の見直しや周辺部品との距離確保も効果的です。温度管理は安定性と寿命の両面で重要です。

8．配線や基板レイアウトの改善

スイッチング電源の出力不安定は、電源回路そのものだけでなく、配線や基板レイアウトの不適切さによっても生じます。配線が長すぎる場合や、グランド処理が不十分な場合には、電圧降下やノイズ混入が発生しやすくなります。

改善するには、大電流経路をできるだけ短く太くし、グランドの取り方を適正化することが必要です。さらに、ノイズに敏感な信号線と高電流スイッチング経路を離して配置することで、干渉を減らし、出力の安定性を高めることができます。

9．適切な電源選定の重要性

出力安定性を確保するためには、そもそも用途に合ったスイッチング電源を選定することが重要です。定格ぎりぎりで使用すると、負荷変動や温度上昇に対する余裕がなくなり、安定性が損なわれやすくなります。

そのため、必要電力に対して適切なマージンを持たせ、負荷特性、使用環境、ノイズ要求、絶縁性能などを総合的に考慮して選ぶべきです。単に出力電圧と電流値だけで決めるのではなく、実際の運転条件に適した仕様であるかを確認することが大切です。

10．評価と測定による継続的な改善

出力安定性の問題は、見た目だけでは分からないことが多く、正確な評価には測定が欠かせません。オシロスコープでリップルや過渡応答を確認し、テスターだけでは分からない細かな変動も把握する必要があります。

また、入力変動時、負荷急変時、高温時など、複数の条件で評価することで、実際の運転に近い問題点を見つけやすくなります。測定結果をもとに対策を繰り返すことが、安定した電源設計と運用につながります。

まとめ

スイッチング電源の出力安定性は、入力条件、負荷変動、リップル・ノイズ、制御設計、部品劣化、温度環境、配線構成など、さまざまな要因の影響を受けます。そのため、問題が発生した場合には一つの原因だけに注目するのではなく、電気的要素と機械的・環境的要素を含めて総合的に確認することが重要です。適切な電源選定、十分な余裕設計、放熱対策、レイアウト改善、定期点検を行うことで、出力安定性は大きく向上します。安定した電源は機器全体の信頼性を支える基盤であり、その改善はシステム性能の向上にも直結するといえます。

高温ステッピングモーターの用途と導入メリット

高温ステッピングモーターは、高温環境下でも安定した動作を維持できるように設計された特殊なモーターです。一般的なステッピングモーターは、高温条件では絶縁材料の劣化や磁力低下、潤滑性能の低下などによって性能が不安定になることがあります。一方、高温対応型は耐熱材料や専用構造を採用することで、厳しい使用条件でも高い信頼性を発揮します。そのため、産業機械、半導体装置、医療機器、航空宇宙分野など、温度負荷の大きい現場で活用が進んでいます。本稿では、高温ステッピングモーターの主な用途と導入メリットについてわかりやすく解説します。

1. 高温環境下の産業機械で活用されます

高温ステッピングモーターは、加熱炉周辺や乾燥装置、熱処理設備など、高温環境で使用される産業機械に適しています。こうした現場では周囲温度が高く、通常のモーターでは性能低下や故障が起こりやすくなります。高温対応型を導入することで、過酷な環境でも安定した位置決めや搬送制御が可能になり、生産設備の信頼性向上につながります。

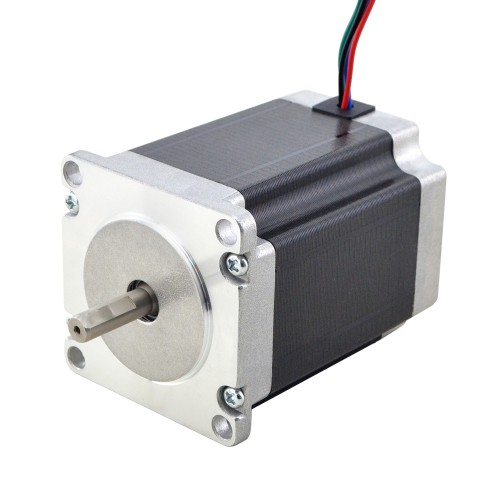

「写真の由来：Nema 23 高温耐性ステッピングモーター 23HS30-2804S-H 1.85Nm 絶縁クラスH 180C」

2. 半導体・電子部品製造装置で役立ちます

半導体や電子部品の製造工程では、加熱工程や真空環境に近い条件で精密な位置制御が求められることがあります。高温ステッピングモーターは、そのような条件でも精度を保ちながら動作しやすいため、搬送装置や位置決め機構に採用されます。温度変化の大きい環境でも安定して使用できる点は、製造品質の維持にとって大きなメリットです。

3. 医療・分析機器でも活用が期待されます

医療機器や分析装置の中には、加熱処理を伴う工程を含むものがあります。たとえば、試料を一定温度で処理しながら精密に移動させる装置では、高温環境に耐えながら正確に制御できるモーターが必要です。高温ステッピングモーターは、このような用途においても安定した駆動を実現し、装置全体の精度向上と信頼性確保に貢献します。

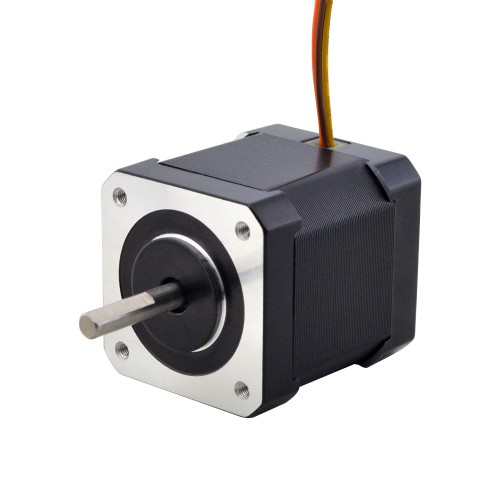

「写真の由来：Nema 17 高温耐性ステッピングモーター 17HS19-2004S1-H 59Ncm 絶縁クラスH 180C」

4. 航空宇宙や特殊環境での信頼性が高まります

航空宇宙分野や特殊試験設備では、一般環境よりも厳しい温度条件にさらされる場合があります。高温ステッピングモーターは、こうした極端な条件でも性能を維持しやすく、制御系の信頼性向上に寄与します。特に、保守や交換が容易でない場所では、長期安定性の高いモーターの採用が大きな意味を持ちます。

5. 導入により耐久性の向上が期待できます

高温対応型のステッピングモーターは、耐熱絶縁材や高耐熱ベアリングなどを採用していることが多く、通常品に比べて高温下での耐久性に優れています。そのため、温度の影響による劣化を抑えやすく、長期的な安定運転が可能になります。結果として、故障頻度の低減や保守コストの削減にもつながります。

6. 安定した制御性能を維持しやすくなります

ステッピングモーターは、位置決め精度の高さが大きな特長ですが、高温環境ではトルク低下や動作不安定が生じることがあります。高温ステッピングモーターは、こうした問題を抑える設計が施されているため、厳しい条件でも比較的安定した制御性能を維持しやすいです。これにより、装置の品質や作業精度を安定して確保しやすくなります。

7. 装置設計の自由度向上にもつながります

高温に強いモーターを採用することで、冷却機構や断熱構造に過度に依存しなくてもよい場合があります。その結果、装置設計を簡素化できたり、限られたスペースでも効率よく構成できたりする可能性があります。つまり、高温ステッピングモーターは、単に耐熱性を高めるだけでなく、装置全体の設計自由度や運用効率の向上にも役立ちます。

まとめ

高温ステッピングモーターは、加熱炉周辺の産業機械、半導体製造装置、医療・分析機器、航空宇宙分野など、高温環境での精密制御が求められる場面で幅広く活用されています。その導入メリットとしては、耐久性の向上、安定した制御性能の維持、故障リスクの低減、保守コストの削減、さらには装置設計の自由度向上などが挙げられます。高温条件下でも高い信頼性を求める装置にとって、高温ステッピングモーターは非常に有効な選択肢であるといえます。
