ステッピングモーターの制御方法を初心者向けに解説

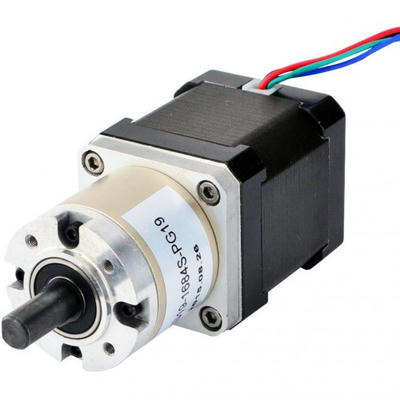

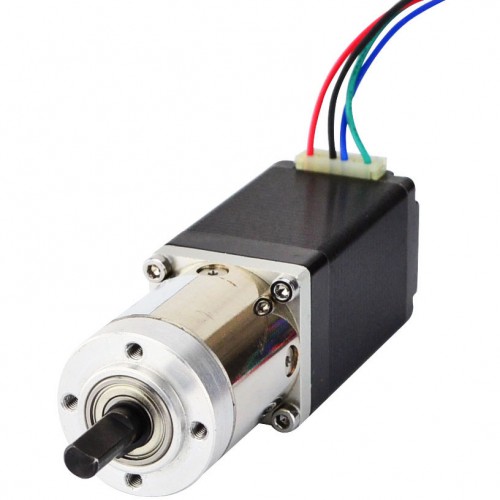

ステッピングモーターは、電気信号によって一定の角度ずつ回転するモーターです。位置決めがしやすく、プリンタ、3Dプリンタ、CNC機械、ロボット、自動化装置などに広く使われています。初心者にとっては少し難しく感じるかもしれませんが、基本的な仕組みや制御方法を理解すれば、比較的扱いやすいモーターです。

1. パルス信号で回転を制御します

ステッピングモーターは、入力されたパルス信号の数に応じて回転します。1つのパルスが入ると、モーターは決められた角度だけ動きます。

たとえば、1ステップが1.8度のモーターでは、200パルスで1回転します。このように、パルス数を制御することで、モーターをどれだけ回すかを決めることができます。

「写真の由来：Nema 23 ステッピングモーター 57HS56/80/11230A4 1.8度 4リード 1.2Nm/2Nm/3Nm 3Dプリント/CNCルーターミル用」

2. パルスの周波数で速度を調整します

ステッピングモーターの回転速度は、パルス信号の周波数によって変わります。パルスを速く送るとモーターは速く回転し、ゆっくり送ると低速で回転します。

ただし、急に高い周波数のパルスを送ると、モーターが追従できず脱調することがあります。そのため、速度を上げるときは少しずつ加速させることが大切です。

3. 回転方向を信号で切り替えます

ステッピングモーターは、制御信号によって回転方向を変えることができます。多くのドライバには、方向を指定するための端子があります。

この信号を切り替えることで、正転と逆転を簡単に制御できます。3Dプリンタのヘッド移動やCNC機械のテーブル移動など、前後左右に動かす装置でよく使われます。

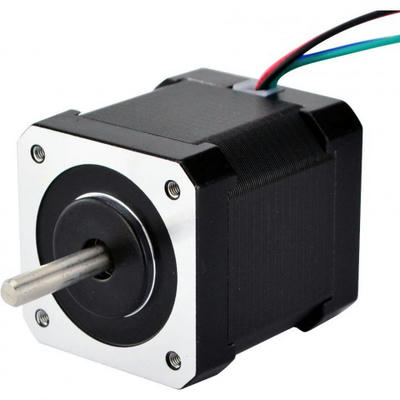

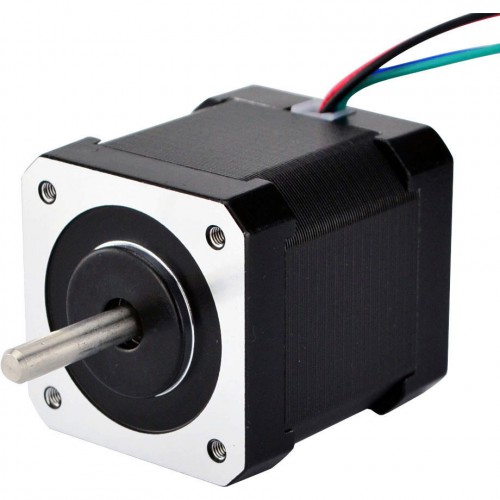

「写真の由来：Nema 17 ステッピングモーター 1.5A 12V 63.74oz.in 4リード 39mmボディ 1mケーブルとコネクタ DIY CNC/ 3Dプリンター/ エクストルーダーに適用」

4. ドライバを使って制御します

ステッピングモーターを動かすには、通常、専用のステッピングモータードライバを使います。マイコンやPLCから直接モーターを動かすことは難しいため、ドライバが電流を制御します。

ドライバには、パルス信号、方向信号、電源、モーター配線を接続します。正しく接続することで、モーターを安全かつ安定して動かすことができます。

5. 励磁方式を理解します

ステッピングモーターには、1相励磁、2相励磁、1-2相励磁などの制御方式があります。励磁とは、モーター内部のコイルに電流を流して磁力を発生させることです。

1相励磁は消費電力が少ないですが、トルクはやや小さくなります。2相励磁はトルクが大きく安定しやすいです。1-2相励磁は、より細かい位置制御がしやすい方法です。

6. マイクロステップ制御を使います

マイクロステップ制御とは、通常のステップ角をさらに細かく分けて動かす方法です。たとえば、1ステップを2分割、4分割、8分割のように細かく制御できます。

これにより、モーターの動きがなめらかになり、振動や騒音を減らすことができます。精密な位置決めが必要な装置や、静かな動作が求められる機器に適しています。

7. 電流設定に注意します

ステッピングモーターは、適切な電流で動かすことが重要です。電流が小さすぎるとトルクが不足し、脱調しやすくなります。反対に、電流が大きすぎるとモーターやドライバが発熱し、故障の原因になります。

そのため、モーターの定格電流を確認し、ドライバ側で正しく設定する必要があります。長時間使用する場合は、発熱の状態も確認することが大切です。

8. 脱調を防ぐ工夫が必要です

ステッピングモーターは、負荷が大きすぎたり、急加速したりすると、指令通りに回転できなくなることがあります。これを脱調といいます。

脱調を防ぐには、負荷に合ったモーターを選び、加速・減速をゆるやかに設定します。また、必要に応じてエンコーダを組み合わせることで、実際の位置を確認しながら制御することもできます。

まとめ

ステッピングモーターは、パルス信号の数で回転角度を決め、パルスの周波数で速度を調整するモーターです。ドライバを使うことで、回転方向、電流、励磁方式、マイクロステップなどを制御できます。初心者はまず、パルス信号、方向信号、電流設定、脱調対策を理解することが大切です。基本を押さえれば、ステッピングモーターをさまざまな装置で安定して活用できます。

PR

IoT時代のステッピングモーター：スマート工場への応用可能性

IoT時代におけるステッピングモーターは、スマート工場においてさまざまな応用可能性を持ちます。以下に、ステッピングモーターがスマート工場にどのように応用されるかについていくつかのポイントを挙げてみます：

1. 自動化と制御:

- 生産ラインの自動化:

- ステッピングモーターを使用することで、製品の組み立てや検査など、生産ライン全体の自動化が可能となります。この自動化により、生産性の向上や生産プロセスの効率化が実現されます。

- 精密な位置制御:

- ステッピングモーターは、精密な位置制御が可能なため、機械のパーツの位置決めや製品の組み立て時に重要な役割を果たします。スマート工場において、製品の高精度な組み立てや検査に活用されます。

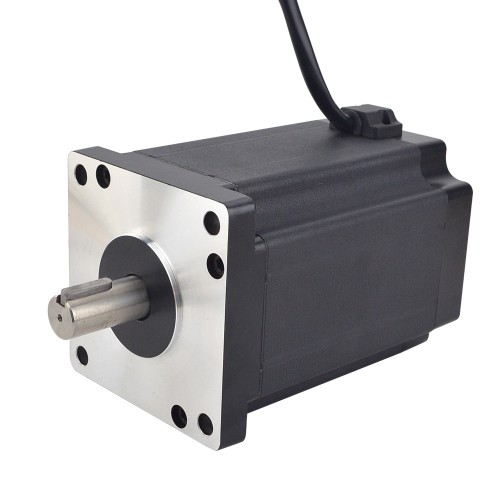

「写真の由来：Nema 42 3相バイポーラステッピングモーター 16Nm（2266.24oz.in）5.0A 110x110x162.5mm 3ワイヤー」

2. リアルタイムモニタリングとデータ収集:

- センサーデータの収集:

- ステッピングモーターを使用して様々な機械部品の動きを制御する際、同時にセンサーデータを収集することが可能です。このデータをリアルタイムでモニタリングし、機械の状態を把握することができます。

- 運用データの分析:

- ステッピングモーターの動作データやセンサーデータを収集し、クラウドベースのプラットフォームを介してデータを分析することで、生産プロセスの効率化やトラブルの早期発見が可能となります。

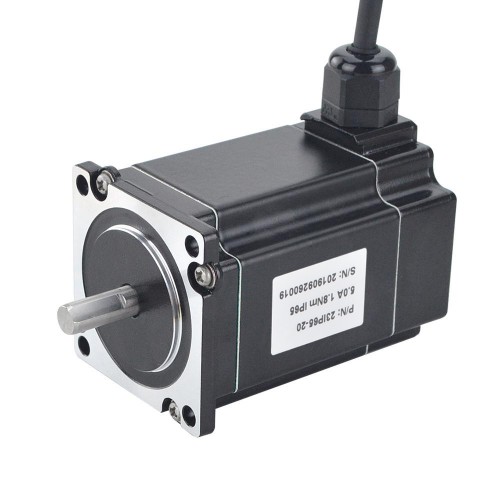

「写真の由来：Nema 23 防水ステッピングモーター 5.0A 1.8Nm(254.95oz.in)Pシリーズ防水レベルIP65」

3. エネルギー効率と環境への配慮:

- エネルギー効率の向上:

- ステッピングモーターは、正確な位置制御が可能なため、エネルギーの無駄な消費を最小限に抑えることができます。これにより、スマート工場においてエネルギー効率の向上が実現されます。

- 環境への配慮:

- ステッピングモーターを使用することで、機械のエネルギー効率を高めることができるため、環境にやさしい生産プロセスを実現することが可能です。

ステッピングモーターは、IoT時代のスマート工場において、自動化、制御、データ収集、エネルギー効率向上などさまざまな面で重要な役割を果たします。これにより、生産性の向上や効率化、環境負荷の低減など、スマート工場の構築に貢献します。

ステッピングモータドライバの選び方：用途別のポイント

ステッピングモータードライバを選ぶ際には、用途に応じていくつかの重要なポイントがあります。以下に、用途別にステッピングモータードライバを選ぶ際のポイントをいくつか示します：

1. CNCマシンや3Dプリンタなどの精密な制御が必要な場合：

- マイクロステップ対応: ステッピングモータードライバがマイクロステップ機能をサポートしているかどうか確認し、精密な位置制御を実現できるかを確認します。

2. ロボットアームや産業用機器の制御が必要な場合：

- 高トルク出力: 必要なトルクに応じたステッピングモータードライバを選択し、機器の動作を確実に制御できるようにします。

3. テキスタイル機械や医療機器などの静音性が求められる場合：

- スムーズな動作: 低振動・低ノイズで動作するステッピングモータードライバを選択し、静音性を確保します。

「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」

4. ロボットや自動化装置などの高速移動が必要な場合：

- 高速応答性: 高速応答性を持つステッピングモータードライバを選択し、迅速な動作を実現します。

5. 組み込みシステムや小型機器に適したドライバが必要な場合：

- コンパクト性: 小型で省スペースなステッピングモータードライバを選択し、組み込みシステムに適した設計を選びます。

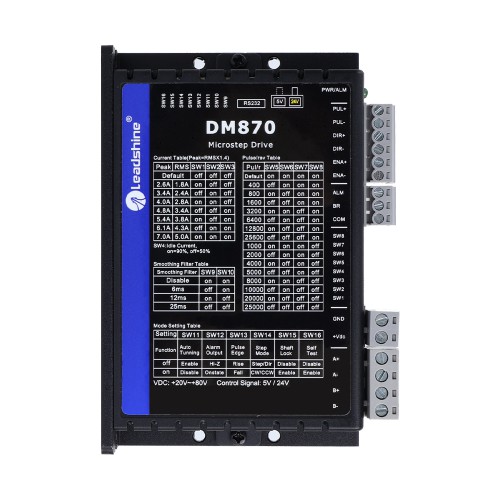

「写真の由来：Leadshine デジタルステッピングドライバ DM870 20-80VDC 0.5-7.0A (Nema 23、24、34 ステップモーターに適合)」

6. オープンループ制御やクローズドループ制御などの制御方式に適した場合：

- 制御方式の適合: ステッピングモータードライバがオープンループ制御やクローズドループ制御などに適しているかを確認し、制御方式に合致するものを選択します。

注意事項：

- 電圧と電流の適合: ステッピングモータードライバの出力電圧とモーターの定格電圧、定格電流が適合しているかを確認します。

- 保護機能: 過電流保護、過熱保護などの保護機能が備わっているかを確認し、機器の安全性を確保します。

用途に応じて適切なステッピングモータードライバを選択することで、効率的なモーター制御を実現し、システムの性能を最適化することができます。

バイポーラステッピングモータの電流の方向はローターの位置にどのような影響を与えますか?

バイポーラステッピングモータの電流の方向がローターの位置に与える影響は、ステッピングモータのステップ動作や回転方向に関連しています。以下に、バイポーラステッピングモータにおける電流の方向がローターの位置に与える影響について説明します：

1. ステップ動作:

- バイポーラステッピングモータは、2つのコイルがあり、それぞれに電流を流すことでステップモータを制御します。電流の方向が変わることで、ステップモータは次のステップに進む方向が変わります。

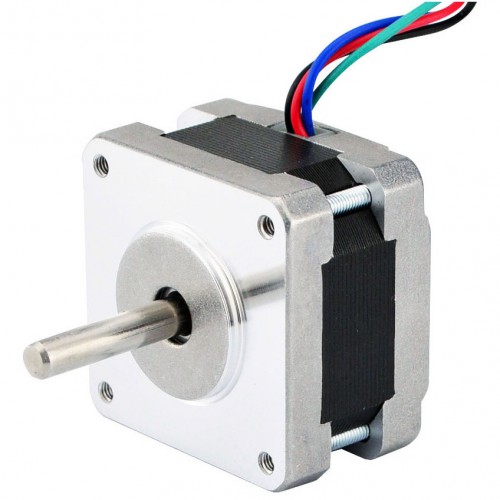

「写真の由来：Nema 16 バイポーラステッピングモーター 1.8°18Ncm (25.5oz.in) 0.65A 4.55V 39x39x34mm 4 ワイヤー」

2. ローターの位置と電流の相関:

- バイポーラステッピングモータでは、ローターの現在の位置と電流の方向が重要な関係を持ちます。正しい電流の方向を適用することで、ローターは正しいステップ方向に回転します。

「写真の由来：デュアルシャフト Nema 17 バイポーラ 1.8°44Ncm (62.3oz.in) 1.68A 2.8V 42x48mm 4 ワイヤー」

3. ステップ数と電流のパターン:

- バイポーラステッピングモータでは、適切なステップ数と電流のパターンが必要です。電流の方向が正しく制御されていない場合、ローターの位置がずれたり、ステップが正確でなくなる可能性があります。

4. 回転方向の制御:

- 電流の方向はステッピングモータの回転方向を制御するために重要です。正しい順序で電流を切り替えることで、正しい回転方向にモータを駆動できます。

バイポーラステッピングモータでは、電流の方向がローターの位置に直接的な影響を与えるため、適切な制御が必要です。正確なステップ動作や正しい回転方向を実現するためには、電流の方向を適切に制御することが重要です。

ハイブリッドステッピングモーターにおける閉ループ制御の応用と利点

ハイブリッドステッピングモーターは、高い位置制御精度とトルク密度を持つモーターであり、閉ループ制御を適用することでさらに優れた性能を発揮します。以下に、ハイブリッドステッピングモーターにおける閉ループ制御の応用と利点を示します：

応用

1. 位置精度の向上: 閉ループ制御により、位置センサーを使用して現在位置をリアルタイムで検出し、誤差を補正することで、位置精度を向上させることができます。

2. トルク・スピード特性の最適化: 閉ループ制御は、負荷変動や速度変化に応じてトルクやスピードを調整し、安定した動作を実現します。

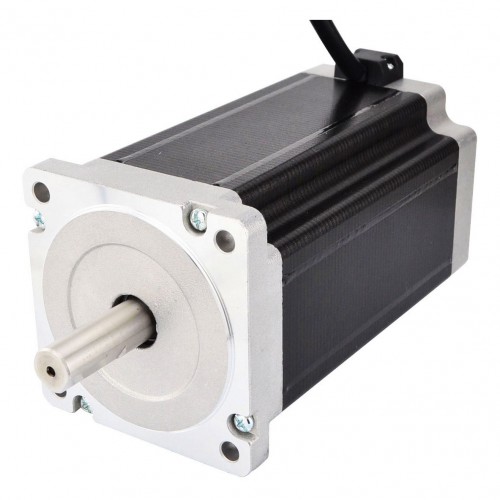

「写真の由来：Nema 34 CNC 高トルクステッパーモーター 13Nm (1841oz.in) 5A 86x86x150mm」

3. 劣化補償: モーターの劣化や環境変化による影響を補償するために、閉ループ制御を使用してモーターの性能を維持することができます。

4. 動的な運転特性の向上: 閉ループ制御により、急速な加速や減速、高速回転などの動的な運転特性を実現することが可能です。

利点

1. 高い位置決め精度: 閉ループ制御により、位置センサーを使用してリアルタイムで位置を検出し、精密な位置決めが可能となります。

2. 荷変動に対する頑健性: 閉ループ制御は、負荷変動に対して柔軟に対応し、安定した運転を維持することができます。

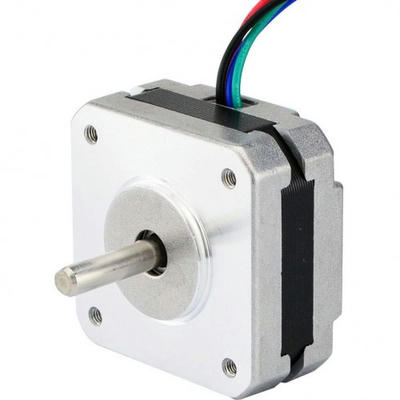

「写真の由来：Nema 17 バイポーラステッピングモーター 1.8°13Ncm (18.4oz.in) 1A 3.5V 42x42x20mm 4 ワイヤー」

3. 低速から高速まで幅広い速度制御: 閉ループ制御により、低速から高速まで幅広い速度でモーターを制御することが可能であり、柔軟性が向上します。

4. 高い効率性: 閉ループ制御により、効率的なエネルギー利用が可能となり、省エネルギー性が向上します。

5. ノイズや振動の低減: 閉ループ制御は、不要なノイズや振動を低減し、より静かでスムーズな動作を実現します。

ハイブリッドステッピングモーターに閉ループ制御を導入することで、位置精度や動的な運転特性の向上、負荷変動への柔軟な対応、効率性の向上など、さまざまな利点が得られます。
