スイッチング電源の異音や発熱が発生する原因

スイッチング電源は、高い変換効率と小型・軽量という特徴を持ち、産業機器、通信設備、家電製品など、さまざまな分野で広く使用されています。しかし、長期間の使用や不適切な使用環境によって、異音や異常な発熱が発生することがあります。これらの現象は、電源の性能低下だけでなく、電子部品の劣化や故障につながる可能性もあります。そのため、異音や発熱が発生する原因を正しく理解し、適切な対策を講じることが重要です。ここでは、スイッチング電源の異音や発熱を引き起こす主な7つの原因について詳しく説明します。

1. トランスやインダクタの振動

スイッチング電源では、トランスやインダクタに高周波電流が流れることで、磁性材料の磁歪や電磁力による微細な振動が発生します。通常、スイッチング周波数は人間の可聴範囲よりも高く設定されていますが、負荷の変動や間欠動作によって可聴周波数帯の振動が生じることがあります。また、コイルの巻線や磁性コアの固定が不十分な場合、振動が増幅され、ジーという音やキーンという高い音が発生することがあります。このような異音を抑えるためには、コイルの固定状態を確認し、適切なトランスやインダクタを選定することが重要です。

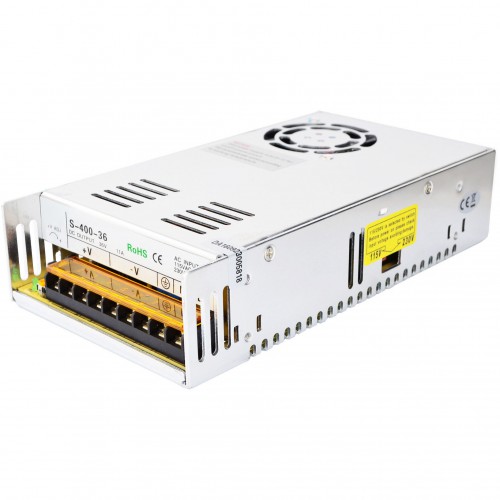

「写真の由来：201W 36VDC 5.5A 115/230V S-201-36 スイッチング電源/ CNC 電源 PFC機能付き」

2. 電解コンデンサの劣化

電解コンデンサは、スイッチング電源の出力電圧を平滑化し、電圧の変動を抑える重要な部品です。しかし、長期間の使用や高温環境によって内部の電解液が徐々に減少すると、等価直列抵抗（ESR）が増加します。その結果、リップル電流による内部損失が大きくなり、コンデンサの温度が上昇することがあります。また、静電容量の低下によって出力電圧が不安定になり、制御回路の動作状態によってはトランスなどから異音が発生する場合もあります。定期的にコンデンサの外観や電気的特性を確認し、劣化した部品を適切に交換することが必要です。

3. 過負荷による発熱

スイッチング電源に定格出力を超える負荷が接続されると、内部回路に大きな電流が流れ、MOSFET、整流ダイオード、トランスなどの損失が増加します。これにより、電源内部の温度が上昇し、異常な発熱が発生することがあります。また、過負荷保護機能が作動すると、電源が停止と再起動を繰り返す場合があります。このような動作によって、トランスやインダクタから周期的な異音が発生することもあります。過負荷によるトラブルを防ぐためには、接続する機器の消費電力を確認し、十分な出力容量を持つ電源を使用することが重要です。

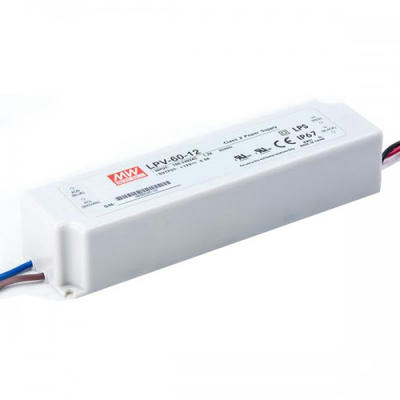

「写真の由来：SE-450-24 MEAN WELL 451.2W 18.8A 24V スイッチング電源/ CNC 電源」

4. 冷却不足や放熱不良

スイッチング電源は動作中に一定の熱を発生するため、適切な放熱対策が必要です。しかし、通気口がほこりで塞がれていたり、冷却ファンが故障していたりすると、内部に熱が蓄積されやすくなります。また、電源を密閉された場所に設置した場合や、周囲温度が高い環境で使用した場合にも、放熱性能が低下します。内部温度が上昇すると、半導体部品やコンデンサの寿命が短くなる可能性があります。そのため、電源の周囲には十分な通気スペースを確保し、冷却ファンや通気口を定期的に点検することが大切です。

5. スイッチング素子の損失増加

スイッチング電源では、MOSFETなどの半導体素子を高速でオン・オフすることによって電力を変換しています。このとき、素子の導通抵抗による損失や、スイッチング時の電圧と電流の重なりによる損失が発生します。特に、スイッチング周波数が高すぎる場合や、ゲート駆動回路の設計が適切でない場合には、損失が増加して発熱が大きくなることがあります。また、素子の劣化や回路部品の異常によって、通常よりも高い温度になる場合もあります。発熱を抑えるためには、適切なスイッチング条件を設定し、放熱器や熱伝導材料を適切に使用することが必要です。

6. 入力電圧の変動や電源品質の低下

入力電圧が仕様範囲から外れたり、大きく変動したりすると、スイッチング電源の内部回路に負担がかかることがあります。特に、入力電圧が低下した場合、一定の出力電力を維持するために入力電流が増加し、回路内部の損失が大きくなることがあります。また、入力電圧の急激な変動や不安定な供給状態によって、制御回路の動作が変化し、トランスやインダクタから異音が発生する場合もあります。安定した動作を維持するためには、入力電圧が製品の仕様範囲内にあることを確認し、必要に応じて適切な入力フィルタや電圧安定化対策を検討することが重要です。

7. 部品の経年劣化や接触不良

スイッチング電源を長期間使用すると、内部部品の経年劣化や、はんだ接合部の損傷などが発生する可能性があります。特に、温度変化や振動が繰り返される環境では、接続部分に微細な亀裂が生じ、接触抵抗が増加することがあります。接触抵抗が大きくなると、その部分で局所的な発熱が発生し、さらに劣化が進行する場合があります。また、接続状態が不安定になることで、電源の動作が断続的になり、異音が発生することもあります。このような問題を防ぐためには、定期的な点検を実施し、変色、異臭、異常な温度上昇などの兆候を早期に発見することが大切です。

まとめ

スイッチング電源の異音や発熱は、トランスやインダクタの振動、電解コンデンサの劣化、過負荷、冷却不足、スイッチング素子の損失、入力電圧の変動、部品の経年劣化など、さまざまな原因によって発生します。なお、動作中の軽微な振動音や温度上昇は、必ずしも故障を意味するものではありません。しかし、通常よりも大きな異音や急激な温度上昇が確認された場合は、異常の可能性があります。その際は安全を確保したうえで使用を停止し、専門知識を持つ技術者による点検を受けることが重要です。適切な電源の選定、設置環境の改善、定期的なメンテナンスを行うことで、トラブルを予防し、スイッチング電源の安全性と信頼性を高めることができます。

PR

高温ステッピングモーターを連続運転するときの注意点

高温ステッピングモーターは、高温環境でも安定した動作が求められる装置に使用されるモーターです。一般的なステッピングモーターより耐熱性に優れていますが、長時間の連続運転ではモーター自身の発熱も加わるため、温度管理が非常に重要になります。使用温度、負荷、電流、回転速度などの条件が適切でないと、性能低下や部品寿命の短縮につながる場合があります。そのため、連続運転では仕様を確認しながら適切な対策を行います。

1．使用可能な温度範囲を確認します

高温ステッピングモーターには、製品ごとに使用可能な周囲温度や最高温度が設定されています。連続運転を行う前にメーカーの仕様書を確認し、使用環境が許容範囲内であることを確認します。規定温度を超える環境では、絶縁材料や軸受などの劣化が早くなる可能性があります。

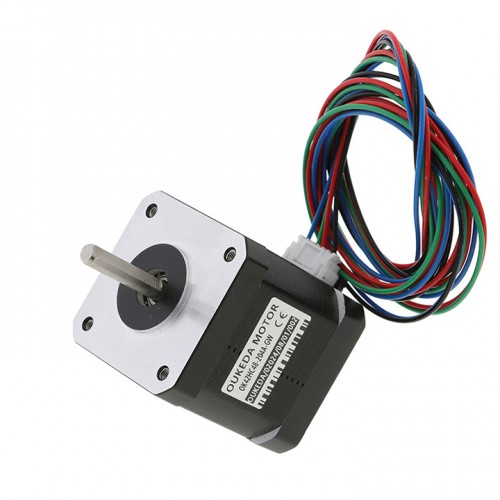

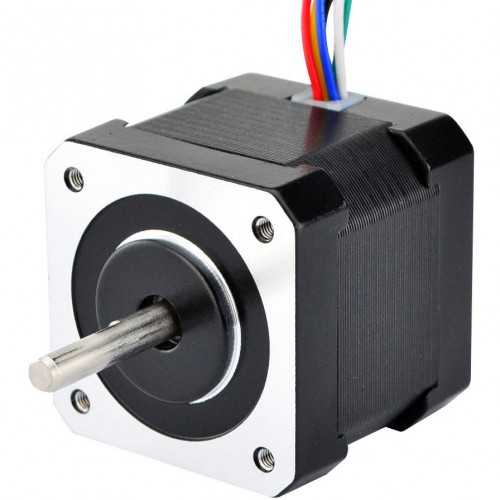

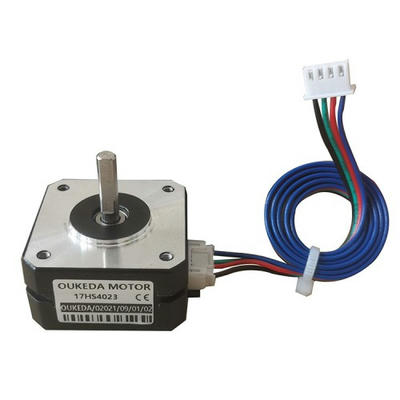

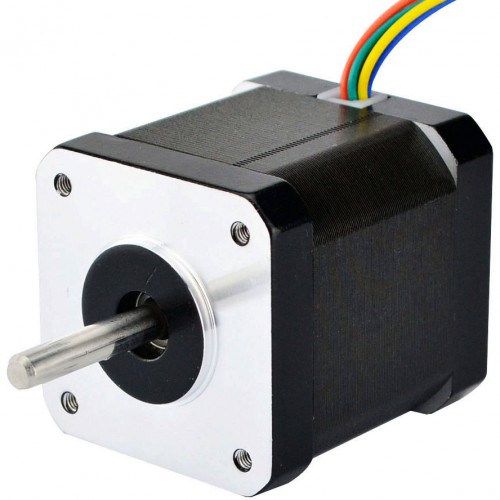

「写真の由来：Oukeda Nema 17 高温ステッピングモーター OSP001461 1.8度 60Ncm 絶縁クラスB 180℃」

2．モーター本体の温度上昇に注意します

周囲温度が高い場合、モーター自身が発生する熱によって本体温度がさらに上昇します。特に長時間運転では熱が蓄積しやすいため、表面温度や内部温度の変化を確認することが重要です。必要に応じて温度センサーなどを利用して監視します。

3．駆動電流を適切に設定します

ステッピングモーターは、設定する駆動電流が高いほど発熱も大きくなる傾向があります。必要以上に大きな電流を流すと、モーター温度が上昇しやすくなります。そのため、必要なトルクを確保できる範囲で適切な電流値に設定します。

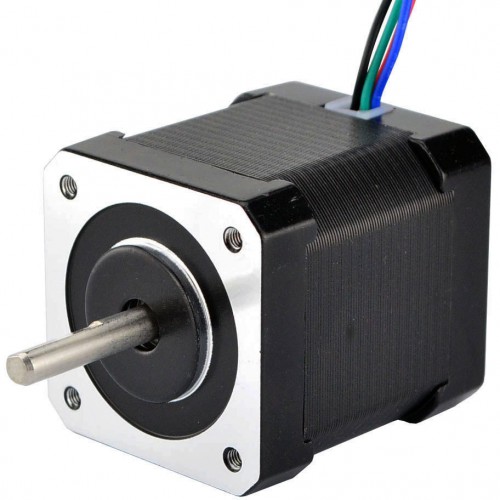

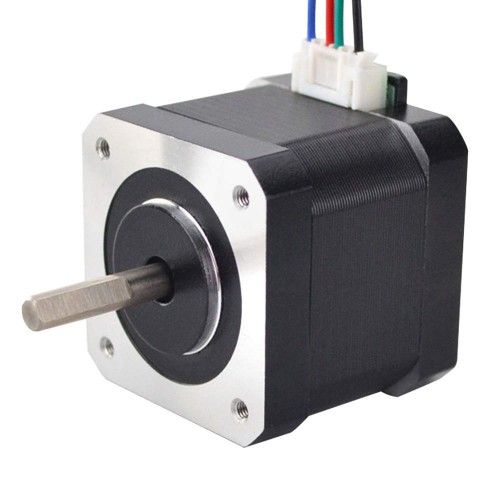

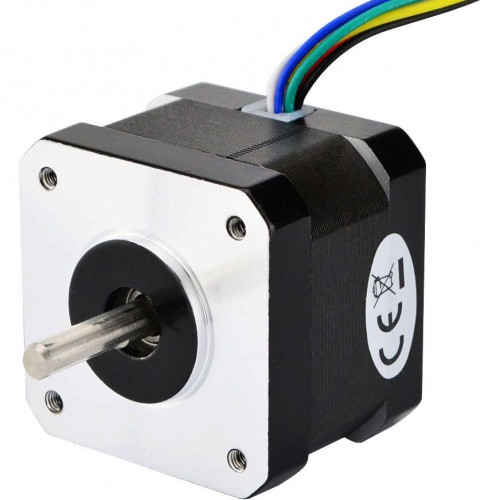

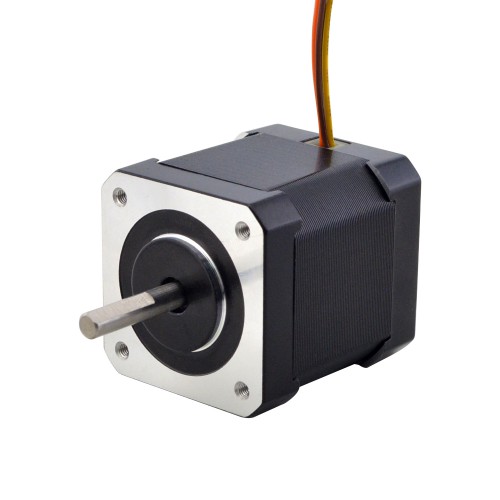

「写真の由来：Nema 17 高温耐性ステッピングモーター 17HS19-2004S1-H 59Ncm 絶縁クラスH 180C」

4．負荷条件を確認します

モーターにかかる負荷が大きい状態で連続運転すると、発熱や振動が増える場合があります。使用する機械の負荷トルクや慣性を確認し、モーターの能力に十分な余裕を持たせます。過負荷状態での長時間運転は避けることが大切です。

5．放熱対策を行います

高温対応のモーターであっても、適切な放熱を行うことで温度上昇を抑えられます。取付面を利用して熱を逃がしたり、必要に応じて放熱板や冷却ファンを使用したりします。ただし、冷却方法は使用環境やメーカーの推奨条件に合わせて選びます。

6．ケーブルや周辺部品の耐熱性を確認します

モーター本体が高温に対応していても、ケーブル、コネクター、センサーなどの周辺部品が同じ温度に対応しているとは限りません。高温環境では、それぞれの部品の耐熱温度を確認します。必要に応じて耐熱ケーブルや高温対応部品を使用します。

7．異常音や振動を確認します

連続運転中に異常な音や振動が発生した場合は、軸受の劣化や負荷の変化、取付状態などに問題がある可能性があります。そのまま運転を続けると故障につながる場合があるため、定期的に動作状態を確認します。異常が見られた場合は早めに原因を調べます。

8．定期的な点検を行います

高温環境で連続使用すると、通常の環境よりも部品が早く劣化する場合があります。そのため、モーターの固定状態、ケーブル、軸受、絶縁状態などを定期的に点検します。使用時間や温度の記録を残しておくと、交換時期やメンテナンス時期を判断しやすくなります。

まとめ

高温ステッピングモーターを連続運転するときは、周囲温度だけでなく、モーター自身の発熱や負荷、駆動電流、放熱条件などを総合的に管理する必要があります。また、モーター本体だけでなく、ケーブルやコネクターなどの周辺部品についても耐熱性を確認することが重要です。メーカーが指定する使用条件を守り、温度監視や定期点検を行うことで、高温環境でも安定した運転を維持し、モーターの寿命を延ばすことにつながります。

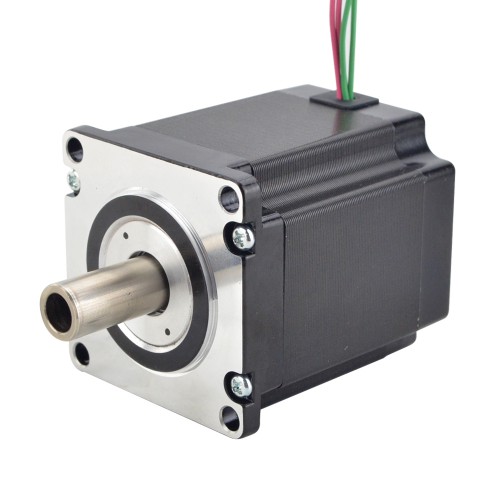

バイポーラステッピングモータの性能を左右する主な要素

バイポーラステッピングモータは、高いトルクと優れた位置決め精度を持つため、産業機械、ロボット、3Dプリンタ、工作機械など、さまざまな装置に使用されています。しかし、実際の性能はモータ本体の仕様だけで決まるものではありません。駆動電流、電源電圧、ドライバ、負荷条件、制御方法など、多くの要素が相互に影響します。そのため、安定した動作と高い性能を実現するには、それぞれの要素を適切に設定することが重要になります。以下では、バイポーラステッピングモータの性能を左右する主な要素について説明します。

1．駆動電流

駆動電流は、バイポーラステッピングモータのトルクに大きな影響を与えます。一般的に、コイルに流れる電流を大きくすると発生するトルクも増加します。しかし、定格電流を超える電流を長時間流すと、モータの温度が上昇し、コイルや内部部品の劣化につながる可能性があります。そのため、モータの定格電流に合わせて適切に設定する必要があります。

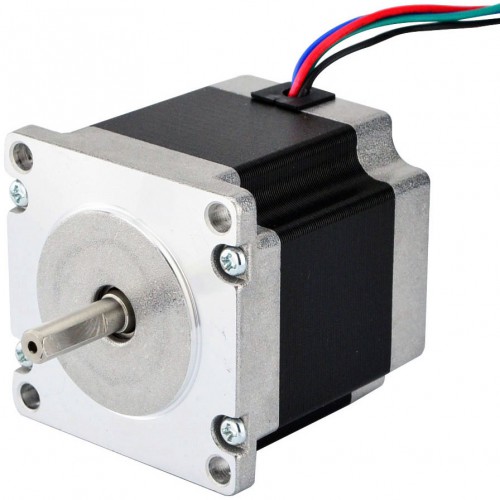

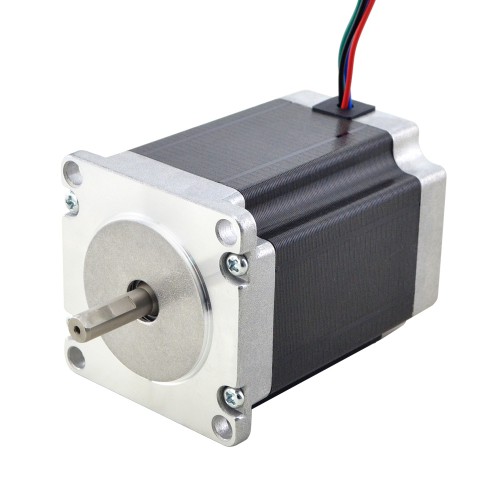

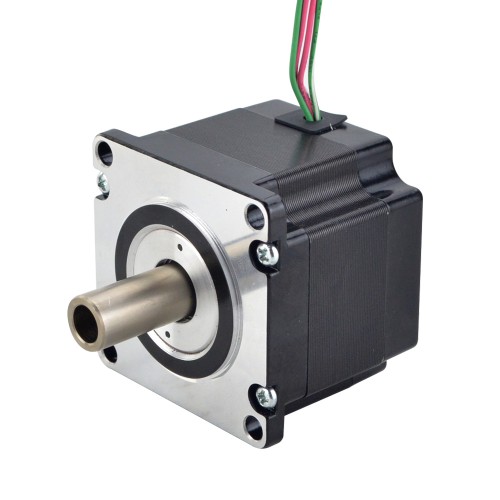

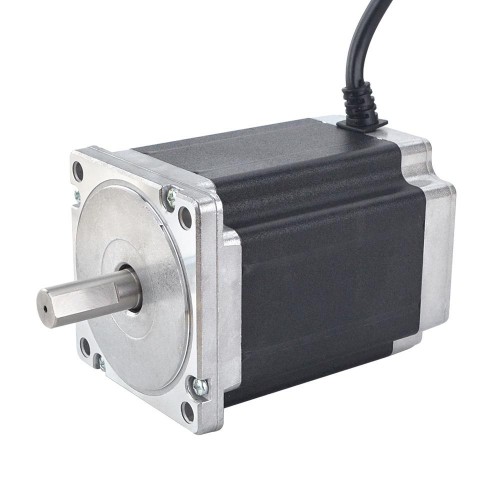

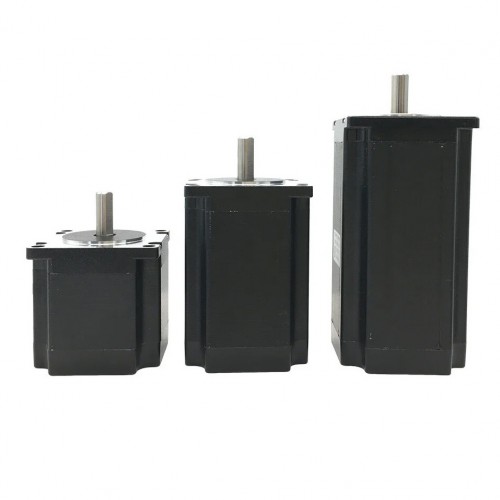

「写真の由来：Nema 23 バイポーラステッピングモータ 1.8°1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 ワイヤー」

2．電源電圧

電源電圧は、特に高速回転時の性能に影響します。ステッピングモータのコイルにはインダクタンスがあるため、電流が瞬間的に増加するわけではありません。適切に高い電源電圧を使用すると、コイル電流の立ち上がりが速くなり、高速回転時でも十分なトルクを確保しやすくなります。ただし、使用するドライバの最大電圧を超えないように注意します。

3．モータドライバの性能

モータドライバは、モータに供給する電流や通電方向を制御する重要な装置です。ドライバの電流制御性能やスイッチング性能によって、モータの安定性や発熱、騒音などが変化します。高性能なドライバを使用すると、より滑らかな回転や正確な位置制御が可能になります。また、過電流保護や過熱保護などの機能も安定した運転に役立ちます。

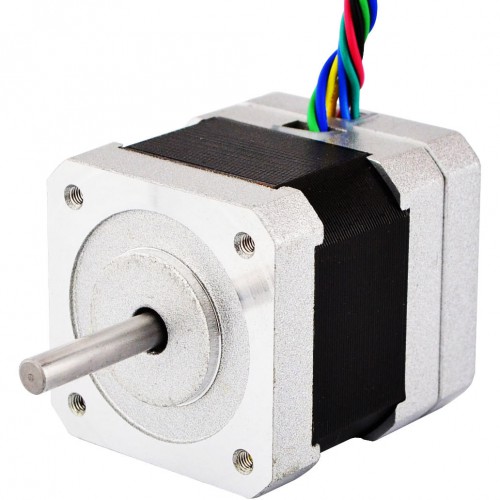

「写真の由来：Nema 14 バイポーラステッピングモーター 1.8°40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 ワイヤー」

4．マイクロステップ制御

マイクロステップ制御では、1ステップをさらに細かく分割してモータを駆動します。これにより、回転時の振動や騒音を低減し、より滑らかな動作を実現できます。また、位置決めの分解能も向上します。ただし、マイクロステップ数を増やしても、実際の位置決め精度が比例して向上するとは限らないため、用途に応じて適切な設定を選択します。

5．負荷トルク

モータに接続される負荷の大きさも性能を左右します。負荷トルクがモータの出力トルクを超えると、脱調が発生し、正しい位置まで回転できなくなる場合があります。特に、急加速や高速回転時には利用できるトルクが低下するため注意が必要です。そのため、必要な負荷トルクを確認し、十分な余裕を持つモータを選定します。

6．回転速度と加減速条件

ステッピングモータは、回転速度が高くなるほど一般的に出力トルクが低下します。また、停止状態から急に高速回転させると、モータが指令に追従できず、脱調する可能性があります。そのため、加速時間と減速時間を適切に設定し、段階的に回転速度を変化させることが重要です。適切な加減速制御によって、安定した高速運転が可能になります。

7．温度と放熱条件

モータを長時間使用すると、コイルに流れる電流によって熱が発生します。温度が高くなりすぎると、コイル抵抗が増加し、トルクや効率に影響を与える場合があります。また、モータやドライバの寿命が短くなる原因にもなります。そのため、放熱板、冷却ファン、筐体の通気などを利用して、適切な温度を維持することが重要です。

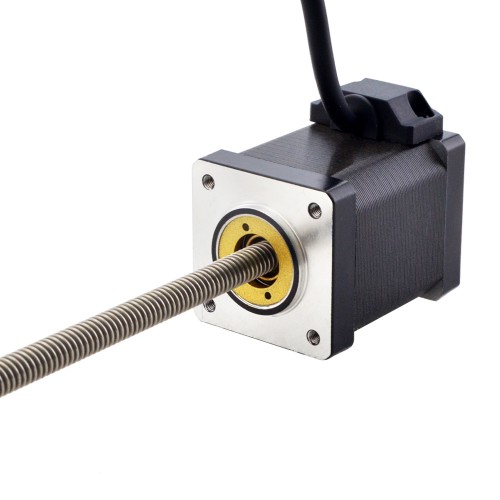

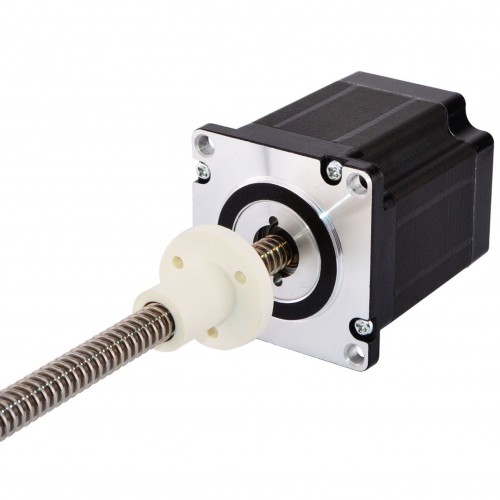

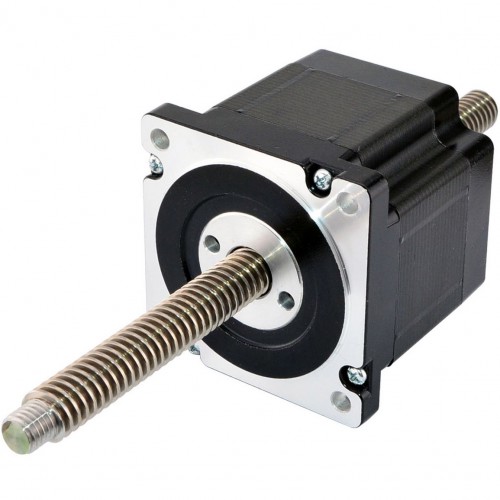

8．機械構造と取り付け精度

モータの性能を十分に発揮するためには、機械構造や取り付け精度も重要になります。モータ軸と負荷側の軸が正しく合っていない場合、余分な摩擦や振動が発生します。また、カップリング、ベアリング、送りねじなどの機械部品に大きな抵抗があると、モータに必要なトルクが増加します。そのため、モータを正確に取り付け、機械部分の摩擦やガタをできるだけ小さくします。

まとめ

バイポーラステッピングモータの性能は、駆動電流や電源電圧だけではなく、モータドライバ、マイクロステップ制御、負荷トルク、回転速度、温度、機械構造など、多くの要素によって左右されます。高いトルク、正確な位置決め、滑らかな回転を実現するためには、これらの条件を総合的に考える必要があります。使用目的や装置の条件に合わせてモータとドライバを選定し、適切な制御と放熱対策を行うことで、バイポーラステッピングモータの性能をより効果的に発揮できます。

PM型ステッピングモータの位置決め精度を高める方法

PM型ステッピングモータは、永久磁石を使用したロータを持ち、パルス信号に応じて一定角度ずつ回転するモータです。構造が比較的シンプルで、小型機器や搬送装置、各種位置決め機構などに利用されています。一方、実際の位置決め精度はモータ固有のステップ角だけでなく、負荷、駆動電流、加減速条件、機械系の精度などにも影響されます。ここでは、PM型ステッピングモータの位置決め精度を高めるために確認したいポイントを8つに分けて解説します。

1．用途に合ったステップ角のモータを選ぶ

PM型ステッピングモータの位置決めでは、1パルスあたりに回転するステップ角が基本となります。一般に、ステップ角が小さいほど細かな角度指令を与えやすくなります。

必要な移動量や機構の減速比を考慮し、要求される位置分解能を満たすモータを選ぶことが重要です。ただし、ステップ角が細かいことと実際の絶対位置精度が同じ意味ではないため、カタログ上の位置精度も確認しましょう。

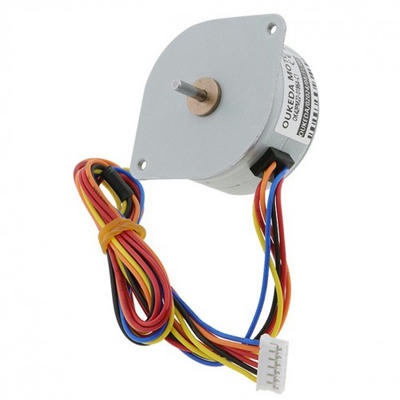

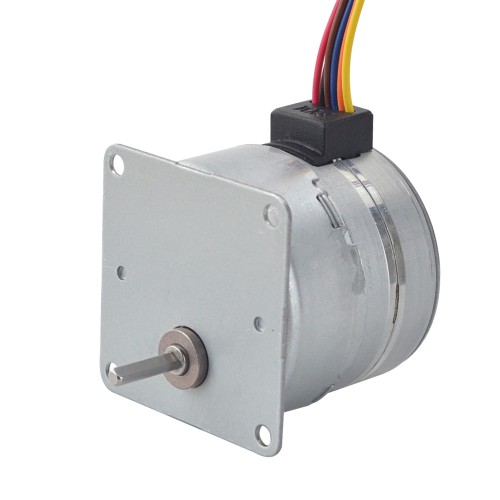

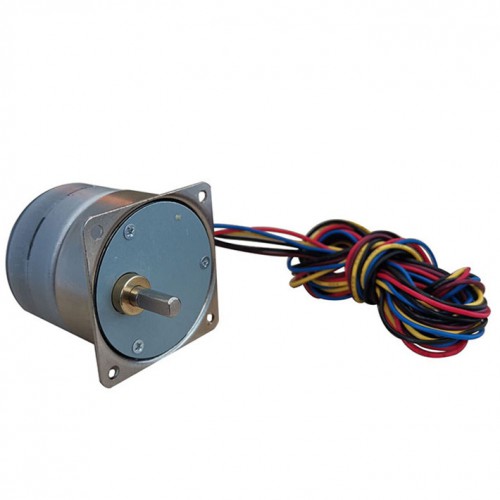

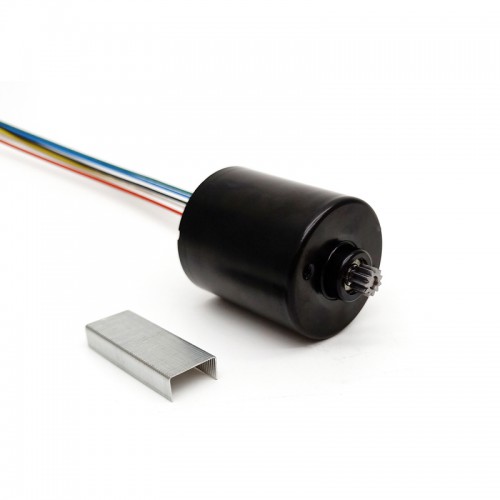

「写真の由来：Oukeda PM25 永久磁石ステッピングモーター OK25PM15-034A5 2相 1.8度 1A 12Ncm」

2．適切なドライバを組み合わせる

PM型ステッピングモータの性能を安定して引き出すには、モータ仕様に合ったステッピングモータドライバを使用する必要があります。

相数、定格電流、電源電圧などが適合していないと、トルク不足や発熱、振動などが発生し、位置決めの安定性が低下する可能性があります。モータメーカーが推奨するドライバや適合条件を確認すると選定しやすくなります。

3．駆動電流を適切に設定する

ステッピングモータの発生トルクは、コイルに流れる電流と密接に関係しています。電流が不足すると負荷に対するトルク余裕が小さくなり、脱調や位置ずれが発生しやすくなります。

一方、必要以上に電流を大きくするとモータの発熱が増え、長期的には性能や寿命に影響することがあります。定格値を基準に、負荷条件に適した電流設定を行うことが重要です。

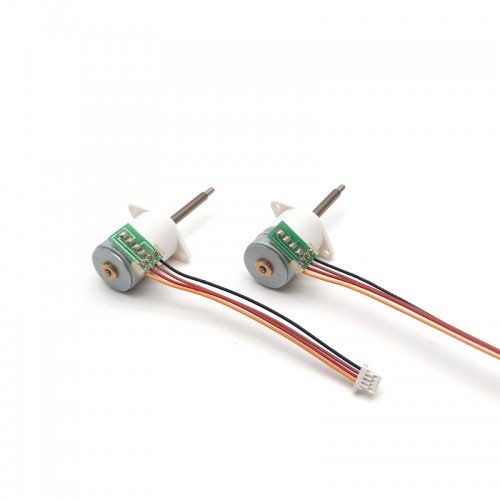

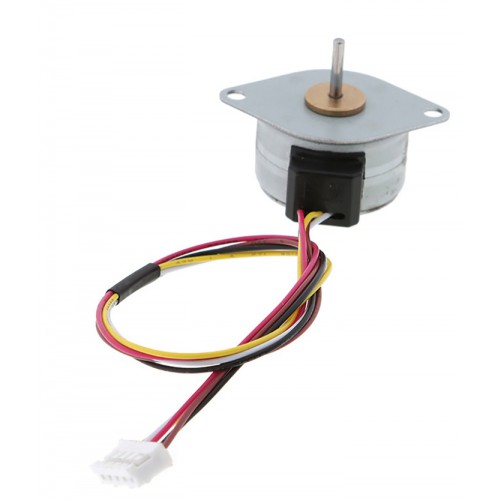

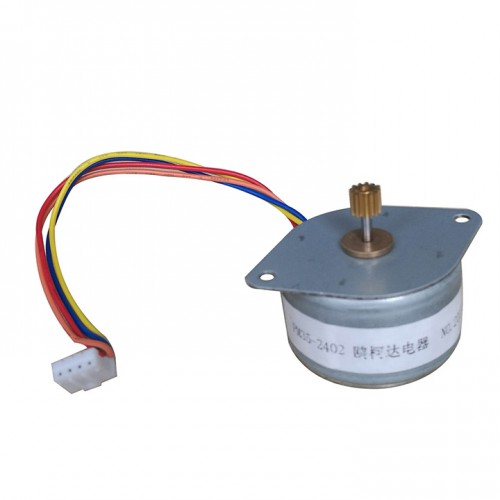

「写真の由来：Oukeda PMステッピングモーター OSP001469 7.5度 2.45Ncm 12V 2相 Φ35 mm プリンター用」

4．マイクロステップ制御を活用する

対応するモータとドライバであれば、基本ステップを細かく分割するマイクロステップ制御を利用できます。これにより、指令上の位置分解能を高めることが可能です。

また、低速時の振動や騒音を抑え、滑らかな動作を実現しやすくなります。ただし、分割数を増やした分だけ絶対位置精度が比例して向上するわけではありません。摩擦や負荷トルクなどの影響も考慮する必要があります。

5．加速・減速を適切に設定する

PM型ステッピングモータを急激に起動したり停止したりすると、ロータが指令に追従できず、脱調する場合があります。特に慣性の大きな負荷では注意が必要です。

台形加減速やS字加減速などを利用し、速度を段階的に変化させることで安定した動作を得やすくなります。高速運転が必要な場合ほど、最高速度だけでなく加速時間や負荷慣性も考慮しましょう。

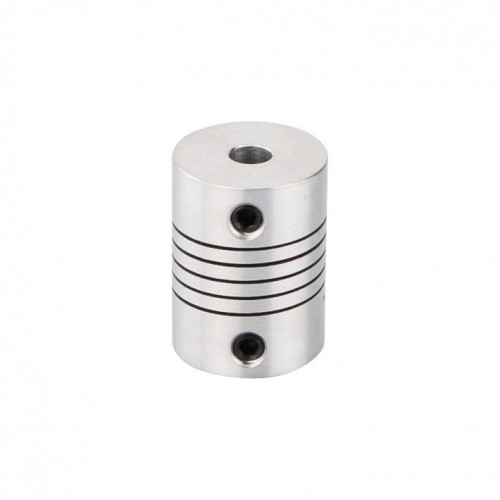

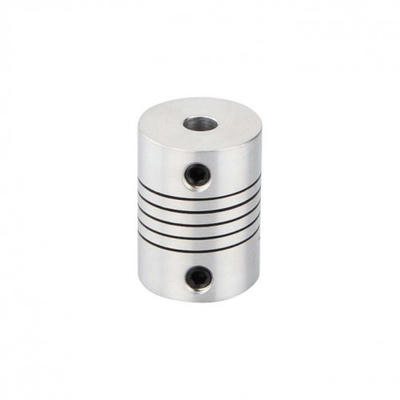

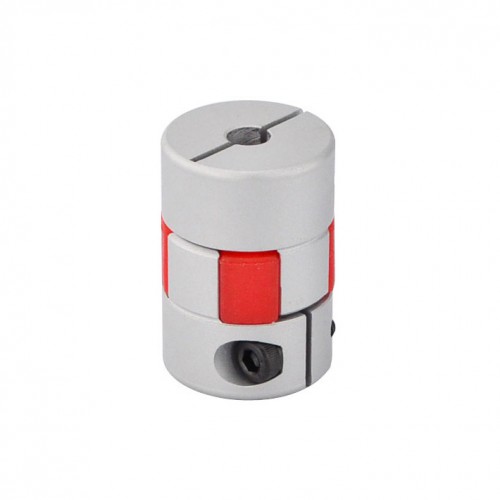

6．機械系のバックラッシやガタを減らす

モータが正しく回転していても、ギヤ、カップリング、送りねじなどにバックラッシやガタがあると、最終的な位置決め精度は低下します。

特に正転と逆転を繰り返す機構では、機械的な遊びが位置誤差として現れやすくなります。低バックラッシの減速機や高剛性カップリングを使用し、各部の取付精度を高めることが重要です。

7．負荷トルクに十分な余裕を持たせる

PM型ステッピングモータは、回転速度が高くなるにつれて利用可能なトルクが低下する傾向があります。そのため、停止時のトルクだけを基準に選定すると、高速域で脱調する可能性があります。

実際に使用する速度におけるトルク特性を確認し、摩擦や負荷変動を含めて十分な余裕を確保しましょう。常に限界に近い状態で運転するより、適切な安全率を持たせた方が安定した位置決めにつながります。

8．センサーやエンコーダで位置を確認する

より高い位置決め信頼性が必要な場合は、原点センサーやエンコーダを追加する方法があります。原点センサーを利用すれば、起動時に基準位置を設定し、累積的な位置ずれを防ぎやすくなります。

さらに、エンコーダを利用すれば実際の回転位置を監視できます。クローズドループ制御に対応したシステムでは、指令位置と実位置を比較することで脱調や位置ずれを検出でき、より信頼性の高い位置制御が可能です。

まとめ

PM型ステッピングモータの位置決め精度を高めるには、ステップ角の小さいモータを選ぶだけでは不十分です。適切なドライバと電流設定、マイクロステップ制御、加減速設定、負荷トルクの余裕など、電気的な条件を総合的に整える必要があります。

また、ギヤやカップリングなどのバックラッシ、取付精度、負荷変動といった機械側の要素も位置決め性能に大きく影響します。さらに高い信頼性が求められる場合は、原点センサーやエンコーダを組み合わせることも有効です。モータ、ドライバ、機械構造を一体のシステムとして最適化することが、安定した高精度位置決めを実現するポイントです。

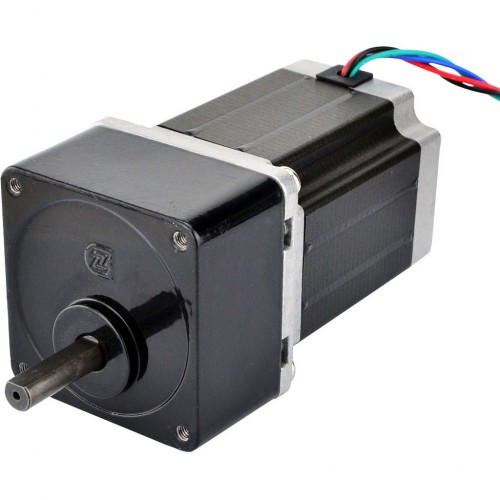

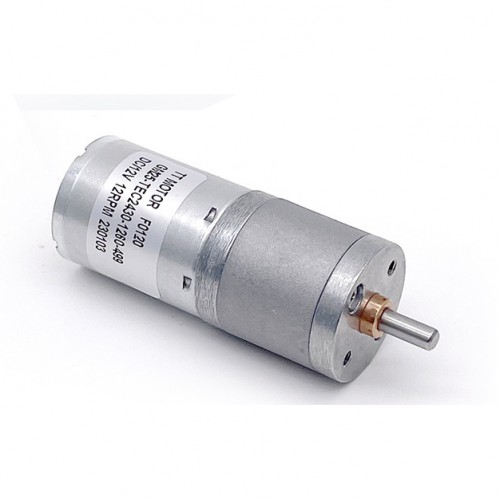

DCギヤードモーターの速度制御方法と注意点

DCギヤードモーターは、DCモーターと減速機を組み合わせることで、低速でも比較的大きなトルクを得られる駆動装置です。搬送装置、ロボット、昇降機構、小型自動化設備など、幅広い用途で利用されています。用途に応じて適切な速度に調整することが重要ですが、制御方法を誤るとトルク不足や発熱、寿命低下につながる場合があります。ここでは、DCギヤードモーターの代表的な速度制御方法と、使用時に確認したい注意点を8つに分けて解説します。

1．電圧を変えて回転速度を調整する

DCモーターは、一般的に印加する電圧を変化させることで回転速度を調整できます。定格範囲内で電圧を下げれば回転速度も低下し、電圧を上げれば速度を高めることができます。

ただし、単純な電圧制御では、負荷が変化した際に回転速度も変動しやすくなります。また、モーターの定格電圧を超えて使用すると発熱や故障の原因になるため、メーカーが指定する電圧範囲を守ることが重要です。

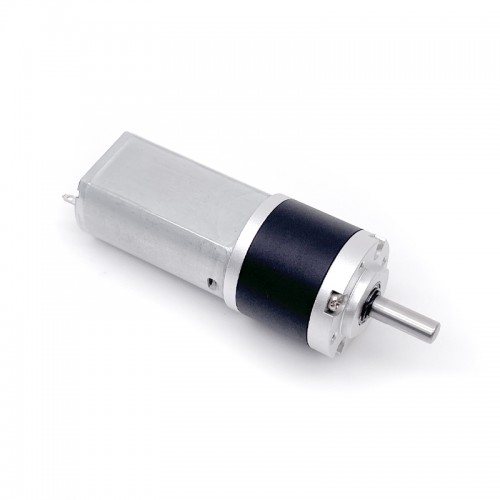

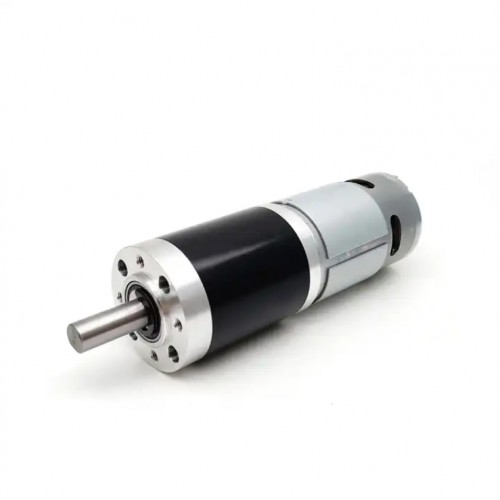

「写真の由来：20個 Φ42mm 12V/24V ブラシDCギヤードモータ GMP42-775PM 永久磁石モータギア比 4~720 遊星ギアボックス付き」

2．PWM制御を利用する

DCギヤードモーターの速度制御では、PWM（パルス幅変調）方式が広く利用されています。電源を高速でON・OFFし、そのON時間の割合であるデューティ比を変化させることで、モーターへ供給する平均電圧を調整します。

PWM制御は、単純に電圧を抵抗などで落とす方法と比べて電力損失を抑えやすいことがメリットです。マイコンやモータードライバとも組み合わせやすく、ロボットや自動化装置の速度制御に適しています。

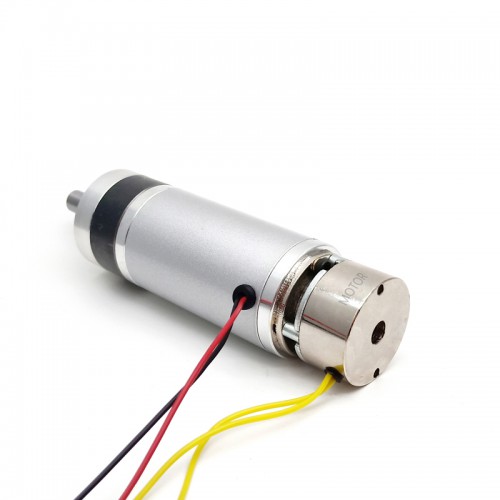

3．フィードバック制御で速度を安定させる

負荷が変動しても一定の回転速度を維持したい場合は、エンコーダや回転センサーを使用したフィードバック制御が有効です。実際の回転速度を測定し、設定した目標速度との差を制御装置で確認します。

回転速度が低下した場合にはモーターへの出力を増やし、速すぎる場合には出力を抑えることで、速度を一定に保ちやすくなります。搬送速度の安定性が重要なコンベヤや位置決め機構などで特に有効です。

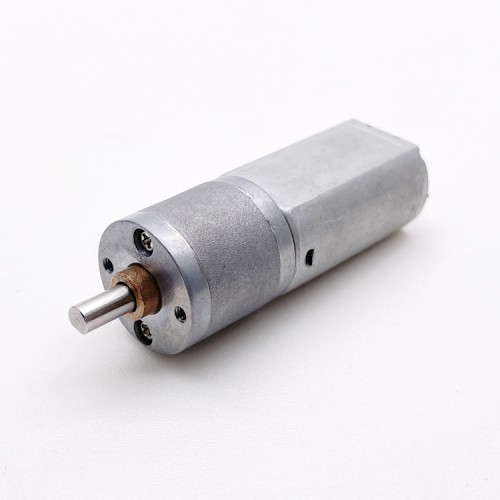

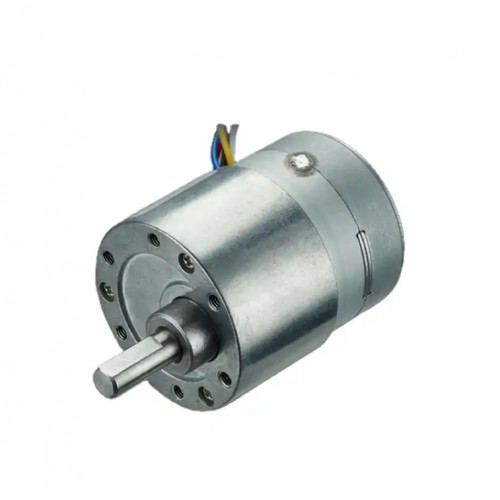

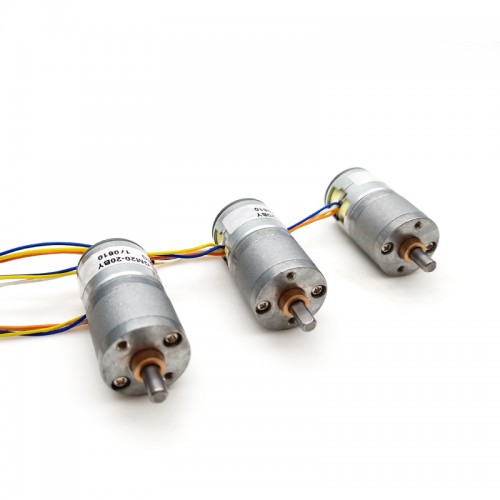

「写真の由来：20個 12V ブラシDCステッピングギアモーター GM37-35BY 7.5° ギア比 6~810 平行軸ギヤボックス付き」

4．ギヤ比を適切に選定する

DCギヤードモーターでは、モーター自体の回転速度だけでなく、減速機のギヤ比も出力速度に大きく影響します。減速比を大きくすると出力軸の速度は低下しますが、その分、大きなトルクを得やすくなります。

反対に、減速比が小さい場合は高速回転が可能になりますが、得られる出力トルクは小さくなります。必要な速度とトルクを計算し、制御だけに頼らず用途に適したギヤ比を選ぶことが重要です。

5．低速運転時のトルク不足に注意する

DCギヤードモーターを低速で使用する場合、制御方法によっては十分なトルクを得られないことがあります。特に単純な電圧低下による速度制御では、電圧を下げすぎると始動できなかったり、負荷に負けて停止したりする場合があります。

低速でも一定のトルクが必要な用途では、PWM制御やフィードバック制御の採用を検討します。また、必要な始動トルクや負荷トルクを事前に計算し、十分な余裕を持ったモーターを選定することが大切です。

6．モーターの発熱を確認する

速度制御を行う際には、モーターの温度上昇にも注意する必要があります。負荷が大きい状態や低速・高トルクで長時間運転すると、大きな電流が流れてモーターが発熱する場合があります。

温度が許容範囲を超えると、巻線やブラシ、絶縁材料などの劣化が進み、寿命が短くなる可能性があります。連続運転を行う場合は、定格電流や使用温度を確認し、必要に応じて放熱や冷却対策を行いましょう。

7．急激な加速・減速を避ける

DCギヤードモーターを急激に起動したり停止したりすると、モーターや減速機に大きな機械的負荷がかかります。特に重量物を動かす装置では、慣性によってギヤや軸に衝撃が加わる可能性があります。

モータードライバで加速・減速時間を設定できる場合は、徐々に速度を変化させるソフトスタートやソフトストップを利用すると効果的です。機械的な衝撃を減らすことで、ギヤやカップリングなどの寿命向上にもつながります。

8．定格速度と許容負荷を守る

DCギヤードモーターには、定格電圧、定格回転速度、許容トルク、最大電流などの仕様が定められています。速度制御を行う場合でも、これらの範囲を超えて使用しないことが基本です。

特に出力軸へ過大な負荷を加えると、モーターだけでなく内部のギヤやベアリングにも負担がかかります。長期間安定して使用するためには、必要な速度だけでなく、負荷条件や運転時間、始動頻度なども含めて使用条件を確認する必要があります。

まとめ

DCギヤードモーターの速度制御には、電圧制御、PWM制御、エンコーダを利用したフィードバック制御などがあります。簡単な速度調整であれば電圧制御でも対応できますが、効率や安定性を重視する場合にはPWM制御、負荷変動が大きい場合にはフィードバック制御が有効です。

また、適切な速度制御を行うためには、ギヤ比、必要トルク、発熱、加減速条件、定格値なども総合的に確認することが重要です。モーターと減速機の特性を理解し、用途に合った制御方法を選択することで、DCギヤードモーターをより効率的かつ安定して使用できます。
