高速回転に最適なシャフトカップリングの選定基準とは？

モータやスピンドル、ポンプなどの高速回転軸を接続する際、シャフトカップリングの選定は非常に重要です。

カップリングの選び方を誤ると、

振動増加

異音・共振

軸受やシールの早期損傷

カップリング本体の破損

といったトラブルにつながり、装置全体の寿命低下や停止リスクを招きます。

この記事では、高速回転に適したシャフトカップリングを選定するための主な基準を、ポイントごとにわかりやすく解説します。

1. 高速回転で特に重要になる「バランス」と「慣性モーメント」

● 動バランス性能（バランシング）

高速回転になるほど、カップリングのわずかな偏心や質量偏りが大きな遠心力となり、

振動・騒音・軸受負荷の増大につながります。

チェックしたいポイント：

メーカーが保証する許容回転数（max rpm）

バランスグレード（ISO G2.5 など）に対応しているか

高速用として設計された専用シリーズかどうか

高速用途では、「高速対応」と明記されたカップリングを選ぶことが基本です。

● 慣性モーメント（回転体の軽さ）

高速応答が必要なサーボ軸やスピンドルでは、

カップリングの慣性モーメントが小さいほど有利です。

軸の立ち上がり・停止が速くなる

サーボチューニングが安定しやすい

モータへの負担（慣性比）が減る

アルミや高強度樹脂を用いた軽量タイプは、高速・高応答の軸に適しています。

「写真の由来：5mm-5mmフレキシブルカップリング 18x25mm CNCステッピングモータシャフトカップリング」

2. 許容回転数とトルクの確認

● 許容回転数（Max rpm）

カップリングには必ず「許容回転数」の仕様があります。

高速用途では、実際に使う最大回転数に対して、

1.2～1.5倍以上の余裕を見て選定するのが安全です。

例）

運転条件：6000 min⁻¹ → 仕様上 8000～9000 min⁻¹ 以上のカップリングを選定など。

● 許容トルク・ピークトルク

高速回転で急加速・急減速を行う軸では、

定常トルクだけでなく**ピークトルク（加減速時）**も考慮します。

定格トルクに対して**安全率（1.5～2倍程度）**を見込む

負荷側の慣性・加速度から必要トルクを計算しておく

トルク余裕が少ないカップリングは、

疲労破壊やスリップ、ゴム・樹脂部の早期劣化につながります。

3. 軸ずれ許容量とそのタイプ

高速回転軸でも、実際には

平行ミスアライメント（平行ずれ）

アンギュラミスアライメント（角度ずれ）

軸方向変位（スラスト方向の伸び縮み）

といった軸ずれが必ず生じます。

● 高速時ほど「過度な軸ずれ」は大敵

軸ずれが大きいと、高速では：

カップリング内部での弾性変形が大きくなり発熱・摩耗が増加

振動が増え、軸受やシールにも悪影響

そのため、

装置側の芯出し精度を高める

カップリングの許容ミスアライメント値以内に収める

ことが重要です。

● 高速用途でよく使われるカップリング例

ディスクカップリング（メタルディスク）

高速・高精度・高剛性

角度・平行ミスアライメントを板バネ変形で吸収

ベローズカップリング

高いねじり剛性と柔軟性

サーボ軸の高速精密位置決めに好適

ゴム継手など柔らかいタイプは、減衰性は高いものの、

超高速用途では遠心力や変形が大きく、条件によっては不利になることがあります。

4. ねじり剛性・バックラッシの有無

● ねじり剛性（Torsional Stiffness）

高速かつ高精度な位置決め軸では、

ねじり剛性の高いカップリングが求められます。

剛性が低い → 軸の「ねじれ」が大きく、指令に対する応答遅れや位置誤差が発生

剛性が高い → サーボ制御の応答が良くなり、振動抑制にもつながる

特にサーボモータ軸・同期制御軸では、

**高ねじり剛性タイプ（メタルディスク・ベローズなど）**がよく選ばれます。

「写真の由来：5mm-5mm リジッドカップリング 25x30mm CNCステッピングモータシャフトカップリング」

● バックラッシ（がた）の有無

高精度な位置決め

正逆転を頻繁に行う高速サーボ

では、バックラッシゼロ構造のカップリングがほぼ必須です。

歯車式カップリングなど、構造上バックラッシを持つものは、

高速高精度軸には原則不向きです。

5. 材質・構造と環境条件

● 材質選定のポイント

よく使われる材質：

アルミ合金：軽量・加工性良好・中トルク向け

ステンレス・高張力鋼：高強度・耐久性が必要な用途

ベローズ部：ステンレス薄板

スペーサ部：アルミやステンレスなど

高速回転では、

強度と剛性

質量・慣性のバランス

の両面を見ながら、カップリング全体の構造を選ぶことが大切です。

● 使用環境

高温・低温環境

オイルミスト・粉塵・薬品雰囲気

真空・クリーンルーム

など、環境条件によっては、

グリースレス構造

シール構造

表面処理（ニッケルめっき、アルマイトなど）

が求められることがあります。

高速軸では潤滑油飛散や発熱にも注意が必要です。

6. 取り付け方法と芯出し性

● クランプ式 or セットスクリュー式

クランプ式

高速・高精度用途で一般的

軸への傷が少なく、芯出し調整がしやすい

セットスクリュー式（止めネジ）

構造はシンプルだが、高速では偏心・振れが出やすい場合も

高速回転では、クランプ式の高精度タイプを選ぶのが無難です。

● 取り付け誤差を最小に

軸の公差（h7 など）とカップリングの穴公差の適合

軸端面の直角度・振れ

実際の芯出し作業のしやすさ

これらも最終的な回転精度・振動レベルに大きく影響します。

7. 共振・危険速度の確認

高速回転軸では、

系全体（モータ＋カップリング＋負荷）の固有振動数と運転回転数の関係も重要です。

危険速度付近で運転 → 振動・騒音・破損リスク

カップリングの剛性・質量・長さが、固有振動数に影響

可能であれば、

メーカーの技術資料

振動解析結果

などを参考にして、常用回転数が共振域から十分離れているかを確認すると安心です。

8. まとめ：高速回転用シャフトカップリングの選定基準

高速回転に最適なシャフトカップリングを選ぶ際は、次のポイントを総合的にチェックします。

許容回転数と動バランス性能

高速対応シリーズか、回転数に十分な余裕があるか

トルク容量とピークトルクの安全率

定常＋加減速トルクに対して余裕を持った選定

ミスアライメント許容量と軸芯出し性

実際の取付精度に見合った許容値を持つタイプか

ねじり剛性とバックラッシの有無

高精度位置決めには高剛性・ゼロバックラッシタイプ

材質・構造と環境条件の適合性

強度・慣性・耐環境性のバランス

取り付け方式（クランプ式推奨）と芯出しのしやすさ

共振・危険速度との関係

系全体の振動特性も視野に入れる

これらを押さえて選定すれば、

高速回転軸でも安定・高精度・長寿命な駆動系を構築することができます。

PR

ユニポーラステッピングモータの故障原因と対策ガイド

ユニポーラステッピングモータは、精密機器や産業機器で広く使用される重要な駆動装置ですが、その動作不良や故障は、精度や生産性に大きな影響を与える可能性があります。特に、トルク不足や位置ずれ、振動の増加などの問題が発生すると、治療や製造の精度に支障をきたすため、定期的な点検と適切な対策が必要です。

この記事では、ユニポーラステッピングモータの主な故障原因と、それに対する対策方法について詳しく解説します。

1. ユニポーラステッピングモータの基本構造と特徴

ユニポーラステッピングモータは、ステータにコイルが巻かれており、コイル内の電流が一方向に流れることで回転を発生させるタイプのステッピングモータです。各コイルが1つの極性に固定されており、比較的構造がシンプルで、低コストで使いやすいという特長があります。

ユニポーラステッピングモータは、主に以下の部品で構成されています：

ステータ：コイルと鉄心

ローター：回転子

シャフト：モーターの動力を外部に伝える部分

また、ユニポーラモータは2相または4相駆動のものが多く、駆動の際に必要な電流や制御方法が比較的シンプルです。

2. ユニポーラステッピングモータの故障原因

ユニポーラステッピングモータの故障にはさまざまな原因がありますが、特にトルク不足や動作不良が多く見られます。以下に代表的な故障原因を挙げ、その特徴と原因を見ていきます。

■ （1）過電流または過熱によるモータの焼損

モーターが定格以上の電流を受けると、コイルが過熱して焼損することがあります。過電流は、ドライバの設定ミスやモーターにかかる負荷が大きすぎる場合に発生しやすいです。

特徴と原因：

モーターが異常に熱くなる、または完全に動かなくなる

コイルの焼損による異常音や煙が発生

ドライバが過負荷で停止

対策：

ドライバの設定で電流制限を適切に調整

適切なモーターとドライバを選定し、負荷に応じた電流設定を行う

モーターの冷却を強化する（ファンやヒートシンクを使う）

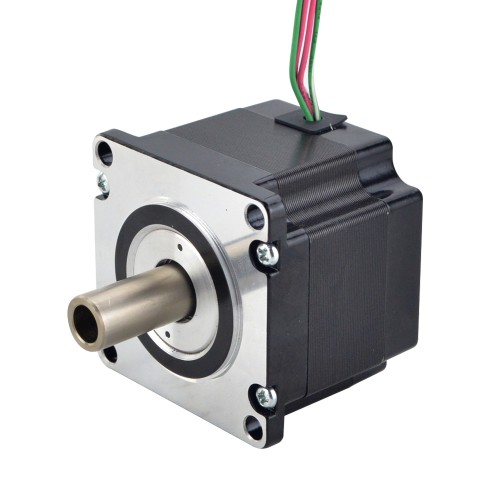

「写真の由来：デュアルシャフト Nema 34 ユニポーラステッピングモーター 2.2Nm (312oz.in) 2A 86x86x66mm 6 ワイヤー」

■ （2）駆動回路やドライバの故障

ステッピングモータは、駆動回路やドライバによって制御されますが、これらの部品が故障するとモーターの動作に問題が生じます。ドライバの設定ミスや配線の断線、コンデンサの劣化などが原因となることが多いです。

特徴と原因：

モーターが動かない、または不安定に動く

ステップ数のズレや位置決め不良

ドライバの動作エラーが表示される

対策：

ドライバの設定や接続を再確認し、正しい設定にする

定期的にドライバと駆動回路を点検し、劣化があれば交換する

駆動回路の故障時には、同じ型番のドライバに交換する

■ （3）メカニカルな問題（摩耗や汚れ）

ユニポーラステッピングモータは、長期間使用することによってローターの摩耗やステータとローター間の隙間の変化など、機械的な問題が発生することがあります。また、ホコリや汚れが内部に入り込むことでも、動作不良が起こることがあります。

特徴と原因：

異音や振動が発生する

回転がスムーズでなくなり、位置決め精度が低下

動作中に過剰な摩擦音が聞こえる

対策：

モーター内部の清掃と定期的な点検を行う

摩耗した部品を交換する

ステッピングモータを適切に取り扱い、異物が入らないように保護する

■ （4）コネクタや配線の不良

コネクタや配線の接触不良や断線も、モーターの動作不良の原因となります。特に、コネクタ部分が緩んでいると電流供給が不安定になり、モーターの回転に影響を与えます。

特徴と原因：

モーターが途中で停止する、または一部のコイルだけが動作しない

一定のタイミングで動作不良が発生

対策：

コネクタと配線を定期的に点検し、接続部に緩みや汚れがないか確認

配線を正しく接続し、断線がないかチェック

高品質なコネクタやケーブルを使用する

■ （5）インピーダンスの不一致

モーターとドライバのインピーダンスの不一致は、モーターの動作に悪影響を与える原因となります。モーターが適切に駆動されないことがあり、トルク不足やステップロスが発生することがあります。

特徴と原因：

ステッピングモータが動かない、または動きが不安定

駆動中に急に停止したり、位置決めが乱れる

対策：

モーターとドライバが互換性があるか確認し、インピーダンスが一致するものを選定する

モーターの仕様に合ったドライバを選択する

「写真の由来：デュアルシャフト Nema 17 ユニポーラ 0.9°16Ncm (22.7oz.in) 0.3A 12V 42x34mm 6 ワイヤー」

3. まとめ

ユニポーラステッピングモータの故障は、過電流・ドライバの不具合・機械的な摩耗など、さまざまな要因が考えられます。故障が発生した場合、迅速に原因を特定し、適切な対策を取ることが重要です。特に、日常的なメンテナンスや定期点検を実施することで、故障を未然に防ぐことができます。

対策のポイント：

適切な電流設定と負荷管理

定期的なドライバ・駆動回路のチェック

機械的な摩耗の防止

配線やコネクタの確認

インピーダンスの一致

これらの対策を通じて、ユニポーラステッピングモータの性能を最大限に引き出し、安定した動作を維持することができます。

小型・省電力設計のPM型ステッピングモータが人気の理由とは？

PM型ステッピングモータは、永磁体を用いたシンプルな構造と低電圧での確実な駆動性により、近年ますます採用が拡大しています。とくに「小型・省電力・静音・低コスト」という要件が重なる機器で強みを発揮します。ここでは、その人気の背景を性能・システム統合・コストの観点から整理し、適用時の要点までまとめます。

1. 構造由来の“省エネ＆小型”メリット

部品点数が少ない：永磁回転子＋集中巻線の簡素な構成で、体積あたりの保持トルクを確保しつつ銅損・鉄損を抑制。

低電圧で駆動しやすい：3–12Vクラスで安定動作しやすく、電池駆動やUSB給電機器に好適。電源回路の簡素化＝待機消費の低減にも寄与。

発熱が少ない：必要トルクに対し小電流で賄いやすく、筐体内の熱設計ハードルが下がる。小型機器での信頼性を底上げ。

2. 駆動と制御が“やさしい”

ドライバ回路が単純：2相駆動・小面積で実装しやすく、開発工数とBOMを圧縮。

位置決めが容易：ステップ角（例：7.5°/15°など）が大きめで制御ロジックがわかりやすい。微小行程・点動に強い。

静音・低振動：微小負荷域でのトルクリップル管理がしやすく、マイクロステップ併用で耳障りなノイズを抑制。

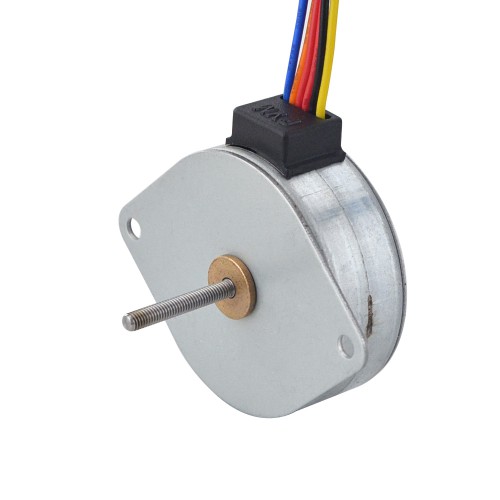

「写真の由来：Oukeda PM25 永久磁石ステッピングモーター OK25PM15-034A5 2相 1.8度 1A 12Ncm」

3. コストと供給の優位性

高いコストパフォーマンス：磁材・巻線量が少なく、加工も簡便。量産で価格が安定。

サイズ・規格が豊富：φ6〜φ25mm級などの小型ラインアップが充実し、置換や多機種展開が容易。

4. HB・VR方式との使い分け

HB（ハイブリッド）との比較：HBは1.8°級の高分解能・高トルク密度・高速域に強み。一方でサイズ・価格・駆動の複雑さが増しやすい。小型・低速・省電力ならPMが適任。

VR（可変リラクタンス）との比較：VRは構造がさらに簡素だが、低速トルクやスムーズさで不利。静音・低電圧対応ではPMが優勢。

5. 代表的な採用シーン

コンシューマ／家電：カメラのレンズ駆動、スマートロック、コーヒーメーカーのバルブ・ダンパ。

オフィス機器：ラベルプリンタ、紙送り・シャッタ機構、投影機の焦点調整。

医療・ヘルスケア（ポータブル）：微量ポンプ、小型分析装置の位置決め、可搬式ユニット内部の微駆動。

IoT／ウェアラブル：折り畳み・展開機構、触覚フィードバック、小型アクチュエータ。

「写真の由来：Φ35x22mm PM型リニアステッピングモータエクスターナル 0.2A ねじリード0.5mm/0.0197" 長さ21.5mm」

6. 選定・設計の実務ポイント

トルク—占空比—温度の整合：目標タクトでの平均・ピークトルクを算出し、保持時は降流で温度をコントロール。

分解能の確保：必要に応じてマイクロステップまたは小型減速機を併用。過度な細分化はスイッチング損増に注意。

電源設計：低内阻電源・短く太い配線で電圧降下を抑制。電池駆動はスリープ・減電流・ソフトスタートを積極活用。

機構効率の改善：高効率ギア、適正予圧のガイド、芯出し徹底で必要トルクを下げ、省電力化と静音を両立。

熱と信頼性：小型筐体では放熱経路（フランジ面接触、薄層熱伝導グリース等）を確保。軸受潤滑・粉塵対策も忘れずに。

7. 導入効果（TCO観点）

短い開発リードタイム：回路・制御が簡潔で試作～量産移行が速い。

省エネ運用：稼働／待機の双方で消費電力が低く、バッテリー容量や電源規模を抑制。

保守の容易さ：発熱・振動が小さく、部品寿命に好影響。現場交換・在庫管理もシンプル。

まとめ

PM型ステッピングモータは、「小型・低電圧・低消費・静音・簡単制御」という利点のパッケージで、電池駆動や省スペース機器の課題にストレートに効きます。高精度・高出力が主眼の用途ではHBが有利な一方、軽負荷の位置決めや微小駆動の“現実解”としてはPMが最適解。ミニマムな電力で確かな動き——これがPM型が選ばれ続ける最大の理由です。

高精度・低振動を実現するリニアステッピングモータ制御技術

リニアステッピングモータは、回転運動を直線運動に変換することなく、直接的にリニア動作を実現できるアクチュエータとして、多くの精密機器や搬送装置に用いられている。しかし、高精度な位置決めやスムーズな動作を求められる環境では、ステップ動作に起因する振動や共振、さらには位置誤差が問題となる。これらを克服するため、近年では高精度・低振動を両立させる制御技術が急速に進化している。

リニアステッピングモータの特性と課題

リニアステッピングモータは、ステータとムーバ間に生じる電磁力を周期的に制御することで推力を発生させる。この構造により高い分解能を得られる一方、ステップ間のトルク変動や摩擦力によって微小な速度脈動が生じる。また、負荷変動や共振周波数との干渉により、振動や騒音が増大することもある。これらの課題は、制御アルゴリズムの高度化によって大幅に改善可能である。

「写真の由来：NEMA 8 エクスターナルリニアステッピングモータ 8E15S0504SC5-100RS 0.02Nm ねじリード 1mm(0.03937") 長さ 100mm」

マイクロステッピング制御による高精度化

マイクロステッピング制御は、従来のフルステップやハーフステップ制御と異なり、励磁電流を連続的に制御することで、ステップ間を細分化する技術である。これにより、ムーバの移動が滑らかになり、位置決め精度と速度安定性が大幅に向上する。また、電流波形を正弦波状に制御することで、推力リップルが低減し、低振動動作が実現できる。

フィードバック制御とセンサ融合技術

高精度化のためには、オープンループ制御からクローズドループ制御への移行が不可欠である。リニアエンコーダやホールセンサを組み合わせることで、ムーバ位置や速度をリアルタイムで検出し、フィードバック補正を行う。特に、状態推定アルゴリズムを用いることで、センサノイズや遅れを抑制し、安定した制御性能を確保できる。

さらに、センサレス推定技術を活用すれば、エンコーダを用いずに高精度な位置制御を実現でき、装置の小型化やコスト削減にも寄与する。

振動抑制のための制御戦略

低振動化を図るためには、共振点を避ける制御設計と、外乱オブザーバや適応制御の導入が効果的である。

共振回避制御：モータの固有周波数を考慮した速度指令生成により、共振帯域での動作を避ける。

外乱オブザーバ：外部負荷や摩擦の影響を推定・補償することで、外乱による速度変動を抑制する。

モデル予測制御（MPC）：将来の動作を予測し、振動発生前に最適な電流制御を行うことで、滑らかな応答を実現する。

「写真の由来：NEMA 8 ノンキャプティブリニアステッピングモータ 8N11S0504SC5-150RS 0.5A 0.015Nm ねじリード 1mm(0.03937") 長さ 150mm」

デジタル制御とAIによる最適化

最近では、AIや機械学習を用いた自己調整型制御も注目されている。モータの特性変動や温度影響を学習し、リアルタイムで最適な制御パラメータを自動調整することで、長期安定性とエネルギー効率の向上が可能となる。また、ディジタルシグナルプロセッサ（DSP）を活用することで、高速演算による高精度制御が実現されている。

応用分野と今後の展望

高精度・低振動のリニアステッピングモータ制御技術は、半導体製造装置、精密測定装置、医療機器、3Dプリンタなど、サブミクロン級の制御が要求される分野で広く応用されている。将来的には、エッジAIとの統合や無線センサによる分散制御が進み、よりスマートで省エネなモーションシステムが実現されると期待される。

まとめ

リニアステッピングモータの制御技術は、単なる精度向上に留まらず、振動抑制・静音化・エネルギー効率化など、多角的な進化を遂げている。今後も、制御理論とデジタル技術の融合が進むことで、より高性能なリニアモーションシステムが生まれるだろう。

省エネ効果抜群！BLDCモーターによるエネルギー効率改善事例

BLDCモーター（ブラシレスDCモーター）は、ブラシ摩耗がなく高効率・高寿命・静音が特長。可変速が得意で、“必要な時に必要なだけ回す”運転がしやすいため、既設設備の置換だけでも省エネ効果が大きく出ます。ここでは、現場での改善事例を分野別にまとめ、成功パターンと導入の勘所を整理します。

1. 空調・換気（HVACファン）のレトロフィット

背景：定速ファン＋ダンパ制御で風量を絞っており、電力が無駄。

施策：ファン駆動をBLDC化し、温湿度・差圧と連動した可変速制御に変更。

成果：必要風量に合わせて回転数を下げるだけで電力が大きく低減。騒音も減り、深夜帯は自動で静音運転。

副次効果：ダンパ開度が増え、ダクト損失が減少。フィルタ負荷のモニタリングでメンテ周期の最適化も実現。

2. プロセスポンプ（循環・冷却水・薬液）

背景：昼夜で流量が変動するのに、定速運転＋バイパスで対応。

施策：BLDCポンプに置換し、ライン圧・流量に追従する連続可変速へ。

成果：バルブ絞りをやめ、配管の損失を削減。発熱が減って冷却負荷も軽減し、装置全体の消費電力が下がる。

副次効果：モーター温度が低くなり、シール・軸受の寿命が延びる。

「写真の由来：24V 3500RPM 0.6Nm 220W 14.0A Ф57x89mm ブラシレスDCモータ（BLDC）」

3. コンプレッサのアイドル損失削減

背景：小規模工場で圧縮空気の消費が日内で大きく変動。アイドルでも電力を消費。

施策：BLDC駆動のインバータ可変速へ刷新し、タンク圧に応じた負荷追従。

成果：アイドル時間の電力が大幅に削減。夜間・休日は自動低速保持で待機電力を最小化。

副次効果：吐出圧の波が小さくなり、エアツールの立ち上がりが安定。

4. 搬送・包装ラインの同期制御

背景：多台数の定速モーターで、段替えや速度調整のたびに手間とロスが発生。

施策：各軸をBLDC化し、電子的な位相同期とレシピ切替を導入。

成果：段替え時間が短縮し、短時間の小停止が激減。速度を下げた分の省エネも得られる。

副次効果：低速時のトルクリップルが小さく、ワークの姿勢ズレや印字ムラが減少。

5. 冷蔵・ショーケース用ファン／コンデンサ

背景：開店〜閉店で熱負荷が変動するのに一定回転で運転。

施策：BLDCファンで負荷連動の連続制御。ケース温度・扉開閉・外気温と連携。

成果：ピーク時以外は低速運転で電力を削減。霜付き・着霜サイクルも最適化され、融解ロスが減る。

副次効果：静音化で売場の快適性が向上。

6. AGV／AMR（自動搬送）の駆動・操舵

背景：鉛電池運用で航続に制約、モーター効率が低い区間が多い。

施策：車輪駆動・舵用をBLDCに統一し、エコモードの加減速と回生を設計に組み込む。

成果：同一充電での稼働時間が延長。ピーク電流の平準化で電池の寿命も伸びる。

副次効果：低速域の滑らかさが増し、位置決め停止が安定。

「写真の由来：24V ブラシレスDCモーター OK60BL140-215-30J5 127Ncm 1800RPM 3相 200W 61x61x140mm」

7. クリーン機器・ラボ装置（吸引・撹拌・小型ポンプ）

背景：連続運転の多い研究設備で、夜間も定速。

施策：BLDC化し、タイマー・待機低速・負荷連動の制御を標準化。

成果：夜間とアイドルの電力が削減。軸受温度が下がり、摩耗粉の発生も抑制。

副次効果：装置内温度の上昇が穏やかになり、計測の再現性が改善。

成功事例に共通する“省エネの作り方”

可変速を前提に工程を組み直す：回す量を変えれば、消費電力は比例以上に下がる工程が多い。

負荷と連動させる：温度・圧力・流量・位置などの実測値で回す。人の操作を減らすほど効果が安定。

待機を徹底的に削る：停止・待機は低速／停止へ自動移行。夜間や休憩時のムダを狙い撃ち。

メカ損失を同時に減らす：ベルト張力、軸ずれ、風路・配管の損失を整えると、モーター効率がそのまま効く。

熱を敵にしない：発熱が減る＝周辺の冷却負荷も減る。設備全体の二次的な省エネを見逃さない。

導入ロードマップ（ムリなく始める）

用途を選ぶ：連続定速で回しているファン・ポンプ・搬送から着手。

実測する：電力・温度・稼働率・負荷の波形を短期計測し、ムダ時間とムダ回転を可視化。

小規模PoC：対象1系統でBLDC化＋可変速ロジックを試し、**“やめられる回転”**を見極める。

標準化：成功レシピ（回転パターン・待機条件・警報閾値）をテンプレート化し、横展開。

モニタリング：導入後は電力量・温度・停止回数を見える化し、保全と省エネを両取り。

よくある落とし穴と回避策

落とし穴何が起きるか回避策

メカの芯出し不良のまま置換期待ほど省エネが出ないカップリング・軸受・風路の整備を先行

センサー不足負荷連動が形骸化温度・差圧・流量など最低限の見える化を投入

過度な低速運転冷却不足・脈動下限回転を定義、運転レンジを安全側に設計

立上げ急加減速ピーク電流増・寿命低下穏やかなプロファイルで応力と電流を抑制

効果の未検証継続改善が止まる導入前後で同条件の比較データを必ず取得

KPI（効果を定着させる指標例）

消費電力量／日・月（導入前後の推移）

待機比率（低速・停止に入っていた時間の割合）

温度・騒音（職場環境の改善度）

故障・交換サイクル（軸受・シール・ベルトなど）

生産指標（タクト、不良率、段替え時間）

導入チェックリスト（現場貼り）

連続定速の対象を特定し、負荷の実測を済ませた

可変速に必要な検出信号（温度・圧力・流量・位相）が用意できる

下限回転・待機条件・警報のルールを決めた

メカ側（芯出し・張力・風路／配管）の損失低減を同時に実施

省エネと同時に騒音・温度・安定性を評価する枠組みがある

データを見える化し、保全と改善に回す準備が整った

まとめ

BLDCモーターの省エネは、可変速×負荷連動×待機削減の三点セットで最大化します。

まずは連続定速の系から始め、

小さく検証して成功レシピを標準化し、

データで回し続ける。

この流れを守るだけで、電力・保全・品質の“三方良し”が実現します。
