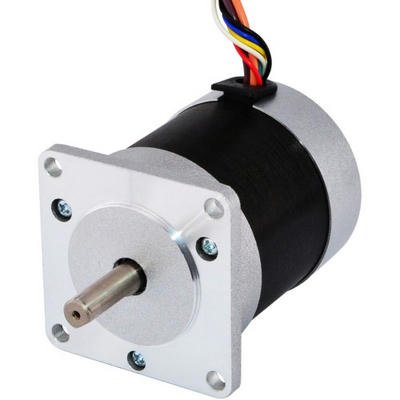

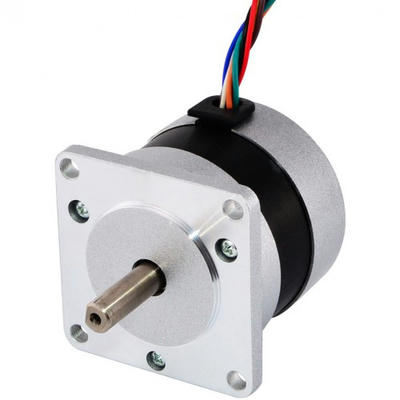

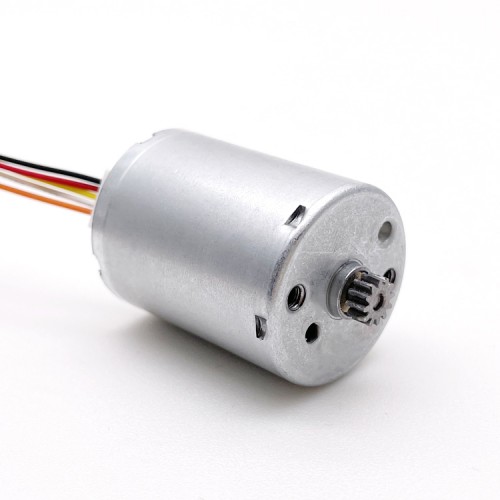

BLDCモーターとブラシ付きDCモーターの違いを比較解説

DCモーターは直流電源で回転するモーターであり、産業機器から家電、モビリティまでさまざまな分野で活躍しています。中でも代表的なのが、「ブラシ付きDCモーター（Brushed DC Motor）」と「ブラシレスDCモーター（Brushless DC Motor, BLDC）」の2種類です。
両者は同じ“直流モーター”でありながら、構造・制御方式・性能特性に大きな違いがあります。本稿では、それぞれの特徴と違いをわかりやすく比較・解説いたします。
1. 基本構造の違い
項目 ブラシ付きDCモーター ブラシレスDCモーター（BLDC）
回転子（ローター） 電磁石（コイル） 永久磁石
固定子（ステーター） 永久磁石または磁性体 コイル
コミュテーション方式 機械式（ブラシ＋整流子） 電子式（センサー＋制御回路）
構造 シンプルで機械的 複雑だが耐久性に優れる
2. 制御とメンテナンス性
● ブラシ付きDCモーター
電圧を加えるだけで簡単に回転し、制御回路が非常にシンプルです。
回転中にブラシと整流子が接触しているため、摩耗や発熱が避けられません。
定期的なメンテナンス（ブラシ交換）が必要です。
● BLDCモーター
駆動には専用のドライバ回路が必要で、ホールセンサーやセンサレス制御などが用いられます。
ブラシが存在しないため、摩耗部品がなく長寿命であり、粉塵の発生も抑えられます。
高効率・静音性・応答性に優れるため、精密機器やファン・ロボットに多く使用されます。
3. 性能面での比較
特性項目 ブラシ付きDCモーター BLDCモーター
制御の容易さ ○（簡単） △（制御回路が必要）
メンテナンス △（ブラシ交換が必要） ◎（ほぼ不要）
耐久性・寿命 △（摩耗により短め） ◎（長寿命）
効率 △ ◎（発熱・損失が少ない）
騒音 △（ブラシの接触音） ◎（静音動作）
コスト ◎（安価） △（ドライバ含めやや高価）
4. 代表的な用途
用途分野 ブラシ付きDCモーター BLDCモーター
玩具・家電 電動歯ブラシ、電動工具、模型など 扇風機、掃除機、冷却ファン、エアコン
自動車 パワーウィンドウ、シートモーターなど 電動ファン、EV駆動モーター、EPS
産業・医療 簡易ポンプ、巻取り装置など ドローン、ロボット、医療機器、高精度制御装置
PC・IT機器 – ハードディスク、サーバーファンなど
5. どちらを選ぶべきか？
選定のポイントは、用途・コスト・寿命・静音性・制御のしやすさに応じて以下のように考えるとよいでしょう。
コスト重視・簡単制御 → ブラシ付きDCモーター
長寿命・静音・高効率・保守不要 → BLDCモーター
連続稼働やメンテナンスが難しい現場 → BLDCが有利
短時間動作や試作、ラフな使用 → ブラシ付きが適す場合も
おわりに
ブラシ付きDCモーターとBLDCモーターは、それぞれにメリットと制約があります。アプリケーションに応じた適切な選定と運用が、システム全体の性能・コスト・耐久性に大きく影響します。
今後はBLDCモーターの普及がさらに進むと見られますが、用途によってはシンプルで手軽なブラシ付きDCモーターも依然有用です。両者の特性を理解し、目的に合ったモーター選定を行うことが重要です。
PR

中空軸ステッピングモーターの産業分野での役割と展望

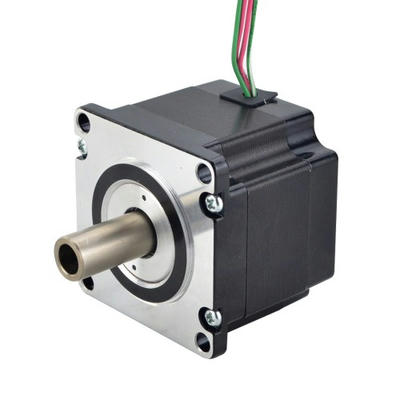

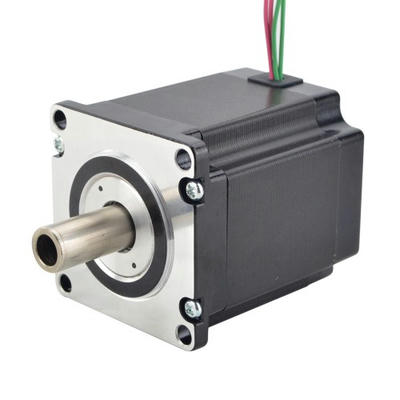

ステッピングモーターは、電気的パルス信号によって正確な角度制御が可能なモーターとして、多くの産業機器に用いられています。その中でも「中空軸ステッピングモーター」は、中心に貫通した軸穴を持つ構造により、配線や流体チューブ、光ファイバーなどの通過を可能にし、省スペース化や複合機能化に貢献しています。本稿では、中空軸ステッピングモーターが果たす産業分野での役割と、今後の展望についてご紹介いたします。
中空軸ステッピングモーターの特徴
中空軸ステッピングモーターは、従来のステッピングモーターの機能を維持しつつ、中心に空洞（中空部）を設けた構造になっています。これにより、以下のような利点があります。
配線やパイプの通し込みが可能
　センサケーブルや流体チューブなどをモーターの中心を通して配置することができ、省スペース化に寄与します。
回転軸への装置の直接取り付け
　中空部に回転体や光学機器などを配置し、直接駆動することができます。
高い設置自由度
　装置設計の柔軟性が向上し、複雑なメカ構成の簡略化が可能になります。
産業分野での主な役割
中空軸ステッピングモーターは、その特性を活かして、さまざまな産業分野で活躍しています。
1. 半導体製造装置
半導体プロセスでは、精密な位置決めと同時に、配線やガス配管の内部通過が必要とされます。中空軸モーターを使用することで、クリーンでコンパクトな設計が可能となります。
2. 医療・分析機器
血液分析装置や自動化医療機器などでは、装置内部の限られた空間でチューブやセンサを通す必要があります。中空軸構造は、これらのニーズに非常に適しています。
3. 光学・カメラ機器
中空部を利用して光路や光ファイバーを通し、回転機構と光学系を一体化することで、小型・高精度な機器が実現できます。
4. 自動化・ロボット技術
省スペース設計やケーブルマネジメントが求められる協働ロボットや小型搬送ロボットにおいて、中空軸モーターは設計自由度を高める重要な要素となります。
今後の展望
今後、中空軸ステッピングモーターは以下のような方向でさらに発展していくと考えられます。
高精度化と小型化の両立
　より高分解能でコンパクトなモーターの開発が進み、医療やナノテク分野への応用が期待されます。
統合型システムとの連携
　ドライバや制御回路との一体化により、組み込み型のスマートアクチュエータとして利用が拡大する見込みです。
持続可能性の向上
　省エネルギー性能や長寿命設計が重視され、環境負荷の低減にも寄与していくことが求められます。
おわりに
中空軸ステッピングモーターは、その構造上の利点を活かして、多様な産業機器の進化を支えています。特に、装置のコンパクト化や複合機能化が求められる現代の製造現場において、今後ますます重要な役割を担っていくことでしょう。技術の進歩とともに、その応用分野も広がり続けることが期待されます。

cncインバーターのトラブル事例と対処法

CNC（コンピュータ数値制御）機器は精密な制御を行うため、インバーター（VFD: Variable Frequency Drive）も重要な役割を果たします。インバーターはモータの回転速度やトルクを制御し、CNC機械の動作に欠かせないコンポーネントです。しかし、cncインバーターに関するトラブルは時折発生し、作業の中断や生産性の低下を招く可能性があります。以下に代表的なトラブル事例とその対処法を紹介します。
1. インバーターが起動しない
トラブル内容
cncインバーターが正常に起動せず、CNC機械が動作しない場合があります。インバーターの電源が入らない、またはエラー表示が出ることがあります。
原因
電源供給の問題（電圧不足やヒューズ切れ）
制御信号の異常（外部信号が正しくない）
インバーター内部の保護機能が作動（過電流、過電圧、過負荷など）
対処法
電源確認：電源ケーブルやプラグが正しく接続されているかを確認します。また、電源供給に問題がないかチェックし、ヒューズが切れていないか確認します。
エラーメッセージ確認：インバーターのディスプレイにエラーメッセージが表示される場合、それに対応したマニュアルで問題の診断を行います。
制御信号確認：制御信号の配線や設定が正しいか確認し、適切な指令がインバーターに送信されていることを確かめます。
「写真の由来：BD600シリーズ VFD可変周波数ドライブインバーター BD600-3R7G-5R5P-4 5HP/7.5HP 3.7/5.5KW 8.5/13A 三相 380V」
2. 異常な振動やノイズ
トラブル内容
インバーターが正常に動作しているが、モータや機械部分で異常な振動やノイズが発生する場合があります。
原因
インバーター設定の不具合：周波数や電圧設定が適切でない場合、モータが異常に振動することがあります。
モータやインバーターの不均衡：モータとインバーターの調整が合っていない、またはモータの不良が原因となっていることがあります。
機械的な問題：モータの取り付け部分やシャフトに問題がある場合、振動が発生することがあります。
対処法
設定の見直し：インバーターの設定を再確認し、適切な周波数や電圧に調整します。設定が適正であることを確認し、場合によっては再設定を行います。
機械的な確認：モータやシャフト、ベアリングなどに問題がないか、摩耗や異常がないかを確認し、必要に応じて修理や交換を行います。
バランス確認：モータやインバーターが正しくバランスが取れているか確認し、配線や取り付けが正しいかも再チェックします。



「写真の由来：H100シリーズ VFD可変周波数ドライブインバーター H100T20022BX0 3HP 2.2KW 12.5A 単相/三相 220V」

3. 過電流保護が作動する
トラブル内容
cncインバーターが過電流保護機能により停止し、エラーメッセージが表示される場合があります。これにより、モータが動かなくなります。
原因
過負荷状態：CNC機械が過負荷で運転している場合、インバーターが過電流保護を作動させることがあります。
モータの不具合：モータが異常を起こしている場合（例えば、コイルのショートや断線など）、インバーターが過電流を検出します。
インバーターの設定不良：インバーターの電流設定が不適切な場合、負荷が軽微であっても過電流と誤認されることがあります。
対処法
負荷の確認：機械が過負荷になっていないかを確認し、設定された負荷範囲内で作業を行うように調整します。
モータのチェック：モータの状態を確認し、異常があれば修理または交換します。モータ内部のコイルや接続部分の確認が必要です。
設定の再確認：インバーターの電流設定を適切に調整し、過電流保護機能が必要以上に作動しないようにします。
4. インバーターの異常温度
トラブル内容
インバーターが過熱し、過熱保護が作動して停止する場合があります。通常、インバーターには温度センサーがあり、一定温度を超えると保護機能が働きます。
原因
冷却不足：インバーターの冷却ファンが故障している、またはエアフローが不足している場合、温度が上昇します。
過負荷状態：負荷が大きすぎると、インバーターが必要以上に発熱し、温度上昇を引き起こします。
環境温度が高すぎる：インバーターが設置されている環境の温度が高い場合、正常に冷却できないことがあります。
対処法
冷却の確認：インバーターの冷却ファンが正常に動作しているか確認し、必要に応じて清掃や交換を行います。また、冷却通路に障害物がないか確認します。
環境温度の見直し：インバーターが設置されている場所の温度が高すぎる場合、エアコンや換気装置の導入を検討します。
負荷の調整：負荷を減らし、インバーターに過剰な負担をかけないように運転します。
5. 制御信号の不具合
トラブル内容
インバーターが期待通りに動作せず、制御信号が正しく伝達されていない場合があります。
原因
配線不良：制御信号の配線が緩んでいたり、断線していることがあります。
設定ミス：制御パラメータの設定が誤っている場合、指令通りに動作しません。
対処法
配線の点検：制御信号用のケーブルやコネクタを確認し、異常がないかチェックします。
設定の確認：インバーターの設定や制御信号が正しく設定されているか、マニュアルを参照して確認します。
まとめ
CNCインバーターは非常に重要な役割を果たしており、トラブルが発生すると機械の停止や生産性の低下を招く可能性があります。トラブル事例に対応するためには、定期的な点検とメンテナンスが重要です。エラーメッセージや警告を適切に読み取ることで、問題を早期に発見し、対処することが可能になります。また、インバーターの冷却や設定、負荷管理を適切に行うことで、トラブルを未然に防ぐことができます。

cncインバーター長寿命化のためのメンテナンスポイント

CNC機械におけるインバーターは、主軸モーターや送りモーターの速度・トルクを正確かつ効率的に制御する重要な電子機器です。
しかし、インバーターは高電圧・高温・高負荷の環境下で長時間稼働するため、放置すれば故障や異常動作の原因となり、機械の停止や生産ラインの遅延に直結します。
cncインバーターを長寿命かつ安定して使用するには、定期的な点検と適切な予防保全が不可欠です。以下に、CNCインバーターの長寿命化に有効なメンテナンスポイントを紹介します。
1. 定期的な内部清掃とエアブロー
インバーター内部には冷却ファンや放熱フィン、電子回路基板が存在し、そこに粉塵・油煙・切粉・虫などが蓄積すると、放熱性の低下や絶縁不良の原因になります。
月1回～3ヶ月に1回の頻度で、乾燥エアーによるエアブローを実施
通電中に作業しない（感電防止のため）
エアブロー前にフィルターの着脱・カバー開閉の手順を遵守
粉塵の多い環境では、外付け防塵フィルターや密閉構造の採用も検討しましょう。
2. 冷却ファンの点検・交換
インバーターの冷却ファンは常に回転している消耗部品であり、ベアリングの劣化や埃の付着により性能が低下すると、熱暴走や寿命短縮の原因になります。
約2〜3年に1回の交換が目安（使用時間や環境による）
ファン異音、振動、回転不足が見られたら早めの交換
交換時は対応型番・電圧・サイズに注意
3. コンデンサの劣化管理
インバーター内部には電解コンデンサが搭載されており、高温・長時間使用で容量が低下（電解液の蒸発）します。
容量低下によりリップル電圧が増加し、最終的には絶縁破壊や爆発事故のリスクも。
通常使用で約5～7年が交換目安
長寿命品（105℃耐性）でも、使用温度に注意
メーカー診断やコンデンサチェックツールで劣化判定が可能
4. 異常発熱・警報履歴の監視
インバーターが異常発熱している場合、放熱不足・内部故障・負荷過多が考えられます。
また、インバーターが一時的に自動停止していた場合も、ログ（警報履歴）を確認することで故障の前兆を早期発見できます。
定期的にエラー履歴を確認（例：過電流、過熱、過電圧）
異常停止の頻度や傾向を把握して予防交換や設定見直しを行う
5. 周囲温度と通風スペースの確保
インバーターは周囲温度が高いと寿命が極端に短くなります。特に制御盤内部に設置する場合、密閉状態や高密度配置により、放熱が阻害されやすくなります。
設置場所の温度上限：40℃以下が推奨
インバーター周囲には上下左右に十分な通風間隔（例：50mm以上）を確保
制御盤内にクーリングファン、熱交換器、空調ユニットなどの併用を検討
6. 電源品質と雷対策
インバーターは電圧の急変・雷サージ・ノイズに弱い精密電子機器です。
サージ対策として避雷器（SPD）やノイズフィルタを使用
アース接続（FG）を正しく行い、漏電や誘導ノイズを防止
非常停止後の再起動時に突入電流が過大にならないよう設計
まとめ
CNCインバーターは、定期的な清掃・部品交換・温度管理・電源品質の維持によって、故障を未然に防ぎ、長寿命化を図ることができます。
特に、冷却ファン・電解コンデンサ・エラー履歴のチェックは、最も効果的な予防保全策です。
現場での安定稼働とトラブル回避のためにも、半年〜1年ごとのメンテナンス計画を立て、履歴管理や交換スケジュールの可視化を行いましょう。

平行軸ギヤードモータのメリットと注意点

平行軸ギヤードモータは、モータの出力軸と減速機の出力軸が平行な構造を持つギヤードモータです。直交軸型（ウォームギヤタイプ）や遊星歯車型と比べて、構造が比較的シンプルで、産業機械・搬送機器など幅広い分野で使用されています。
主なメリット
1. 高効率な伝達性能
平行軸ギヤは歯車のかみ合い効率が高く、エネルギーロスが少ない。
摩擦損失が少ないため、連続運転や省エネ要求に適しています。
2. トルク伝達が安定
噛み合い面積が大きく、大トルクでも安定した動力伝達が可能。
均一な負荷に対して滑らかな回転を維持できます。
3. レイアウト自由度の高さ
モータと減速機がコンパクトに並列配置できるため、省スペース化に貢献。
搬送ラインや装置内に直線的に組み込みやすい形状です。
4. 整備性と信頼性の高さ
構造がシンプルで、メンテナンスがしやすく、耐久性にも優れる。
歯車の摩耗や異常音なども早期発見しやすい。
使用時の注意点
● 横方向のスペースを確保する必要あり
出力軸が横に伸びるため、装置横幅の制限がある場合には不向きなことも。
● 出力軸のねじれやたわみに注意
長いシャフトや重負荷の場合、軸のたわみや芯ブレに注意が必要。
必要に応じて補助軸受やカップリングの選定が重要です。
● 潤滑管理の徹底
ギヤ部分はグリースまたはオイル潤滑が必要で、定期的な点検・交換を怠ると摩耗や焼き付きの原因になります。
● 騒音・振動への配慮
高速回転や大トルク時は、ギヤの噛み合い音や振動が発生することがあるため、防振対策や精度の高い設置が求められます。
平行軸ギヤードモータは、高効率・高トルク・省スペースを実現できる汎用性の高い駆動装置です。
設計や運用時には、設置スペース、軸方向の応力、潤滑管理といった点を考慮することで、長期安定運転が可能になります。
多くの産業機械・コンベア・搬送システムにおいて、コストパフォーマンスと信頼性を両立する選択肢として重宝されています。
