ユニポーラステッピングモータの位置決め精度について

ユニポーラステッピングモータは、精密な位置決めを必要とする多くのアプリケーションに使用されるモータです。ステッピングモータは、回転角度を一定のステップで制御することができるため、位置決め精度が高いとされています。ユニポーラステッピングモータは、一般的にトルクが安定しやすく、特に低速での精度が求められるアプリケーションに適しています。しかし、位置決め精度はさまざまな要因によって影響を受けます。ここでは、ユニポーラステッピングモータの位置決め精度について、その特徴や影響要因を詳しく解説します。

1）ユニポーラステッピングモータの基本構造

ユニポーラステッピングモータは、モータのコイルが中心と外周に分かれて配置され、複数のステップで回転します。

この構造により、モータの動作は比較的単純であり、コントロールが容易です。ステッピングモータは通常、特定の角度（ステップ角）で回転するため、位置決めが非常に高精度に行えます。ただし、位置決め精度はモータの特性だけでなく、駆動方法や外部の負荷などにも影響されます。

「写真の由来：デュアルシャフト Nema 17 ユニポーラ 0.9°32Ncm (45.3oz.in) 0.4A 12V 42x48mm 6 ワイヤー」

2）ステップ角と位置決め精度の関係

ステッピングモータの位置決め精度は、ステップ角によって大きく左右されます。

ステップ角が小さいほど、モータが回転する角度が細かくなり、より精密な位置決めが可能になります。ユニポーラステッピングモータでは、標準的なステップ角は1.8度（200ステップ/回転）が多いですが、これをさらに細かく分けるためにはマイクロステッピング駆動を使用することができます。マイクロステッピングを使用すると、1回転あたりのステップ数が増え、位置決め精度がさらに向上します。

3）外部負荷と位置決め精度の影響

ユニポーラステッピングモータの位置決め精度は、外部負荷の影響を大きく受けます。

負荷が変動する場合、モータが予定通りに動かないことがあり、位置決め精度が低下する可能性があります。特に、高負荷の状態では、モータのトルクが不足し、ステップを飛ばしてしまうことがあります。これにより、位置決め精度が悪化するため、適切なトルク設定と負荷管理が重要です。

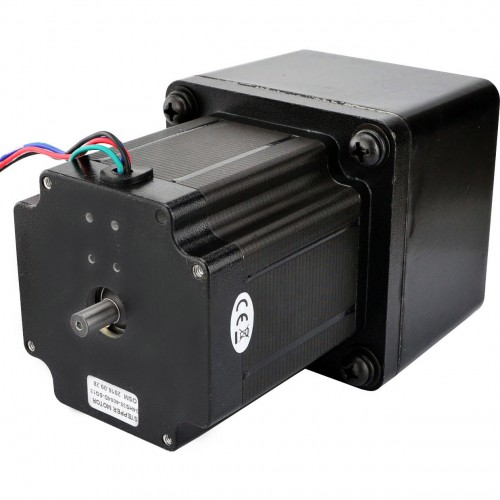

「写真の由来：デュアルシャフト Nema 34 ユニポーラステッピングモーター 2.2Nm (312oz.in) 2A 86x86x66mm 6 ワイヤー」

4）駆動方式と位置決め精度

駆動方式によっても、ユニポーラステッピングモータの位置決め精度は変わります。

一般的には、フルステッピング駆動よりも、ハーフステッピングやマイクロステッピング駆動の方が精度が高くなります。マイクロステッピングは、モータの各ステップをさらに細かく分割して駆動するため、よりスムーズで高精度な位置決めが可能になります。これにより、振動やノイズが少なくなり、動作が非常に滑らかになります。

5）温度変化と位置決め精度の関係

温度変化がユニポーラステッピングモータの位置決め精度に影響を与えることがあります。

モータの温度が高くなると、内部の材料が膨張したり、電気特性が変化したりするため、精度が低下することがあります。これを防ぐためには、モータの冷却や適切な使用環境の維持が重要です。また、温度変化による影響を最小限に抑えるため、温度管理がしっかりと行われているシステムを選ぶことが推奨されます。

まとめ

ユニポーラステッピングモータは、精密な位置決めを可能にする優れた駆動装置ですが、その位置決め精度はステップ角、駆動方式、負荷、温度などさまざまな要因によって影響を受けます。マイクロステッピングや適切なトルク設定を行うことで、精度を向上させることができます。また、外部負荷や温度管理に気を付けることで、安定した位置決め精度を保つことができます。最適な運用と駆動方式の選定を行うことで、ユニポーラステッピングモータの性能を最大限に引き出すことができます。

PR

DCギヤードモーターの構造と性能特性

DCギヤードモーターは、直流モーターに減速機（ギヤ）を組み合わせ、低速で大きなトルクを得られるようにした駆動源です。小型でも扱いやすく、電圧制御で回転数を変えやすいため、搬送装置や自動化機器、ロボットの機構部など幅広い用途で採用されています。一方で、ギヤの種類や減速比、効率、バックラッシなどが性能に大きく影響します。本稿では構造の基本と性能特性の要点を整理します。

1）基本構造は「DCモーター＋減速機」です。

DCギヤードモーターは、モーターの高速回転をギヤで減速し、出力軸に大きなトルクを取り出します。

モーター部はブラシ付きDCが一般的で、制御が簡単です。減速機は多段ギヤで構成され、出力軸には軸受やハウジングが設けられ、荷重を受けながら安定して回転を伝達します。

2）ギヤの種類で特性が変わります。

代表例として、平歯車（スパー）、遊星歯車（プラネタリ）、ウォームギヤが挙げられます。

スパーは構造が簡単で低コストになりやすいです。遊星は同軸で高減速比・高トルク密度を得やすく、剛性も確保しやすいです。ウォームは大きな減速比を取りやすく、逆駆動しにくい特性がありますが、効率が低下しやすい点に注意します。

「写真の由来：20個 Φ16mm 12V/24V ブラシDC遊星ギヤードモータ GMP16-050SH ギア比 4~1024 遊星ギアボックス付き」

3）減速比は回転数とトルクを決めます。

減速比を大きくすると出力回転数は低下し、理想的にはトルクが増加します。

ただし実際にはギヤ効率や摩擦損失があるため、トルクは「モータートルク×減速比×効率」で評価します。用途の必要速度と必要トルクから減速比を逆算し、余裕を持った選定を行います。

4）効率と発熱が性能限界を左右します。

ギヤ段数が増えるほど損失が積み上がり、効率が低下しやすくなります。

損失は発熱となり、温度上昇はモーターのブラシ摩耗や磁石特性、グリース劣化を進めます。連続運転では許容温度と定格トルクを守り、間欠運転ではデューティ比を考慮して熱的余裕を確保します。

「写真の由来：15個 Φ28mm 12V/24V BLDC遊星ギヤードモータ GMP28-TEC2838 20kg.cm 6.6-11.5w 遊星ギアボックス付き」

5）バックラッシとねじれ剛性が精度に影響します。

バックラッシ（歯車の遊び）が大きいと、正逆転の切り替え時に遅れやガタが出ます。

位置決めや追従性が重要な用途では、低バックラッシ仕様のギヤや、予圧構造、遊星ギヤの採用が有効です。また、負荷変動でねじれが生じると応答が鈍くなるため、剛性も含めて評価します。

6）許容荷重と寿命は軸受・ギヤで決まります。

出力軸にはラジアル荷重やアキシアル荷重がかかるため、許容値を超えると軸受寿命が短くなります。

ギヤも歯面圧や曲げ応力の限界があり、過負荷や衝撃負荷で損傷しやすくなります。寿命設計では、負荷条件、運転時間、温度、潤滑状態を前提にし、必要ならカップリングや支持構造で荷重を分散します。

7）制御特性は電源方式とフィードバックで変わります。

ブラシ付きDCは電圧制御で回転数を変えやすい一方、負荷変動で回転数が変わりやすいです。

精度を上げたい場合はエンコーダを付けて速度・位置フィードバック制御を行います。PWM制御では低速域のトルク脈動や可聴音が課題になるため、周波数設定や電流制限の工夫が有効です。

まとめ

DCギヤードモーターは、DCモーターと減速機の組み合わせにより、低速高トルクを小型に実現できる点が強みです。一方で、ギヤ種類、減速比、効率、バックラッシ、許容荷重、発熱が性能と寿命を大きく左右します。用途の必要トルク・速度・精度・運転形態を整理し、熱と機械負荷に余裕を持って選定・設計することが、安定した性能確保の鍵になります。

EMI対策の基本｜スイッチング電源に発生するノイズの抑制方法

スイッチング電源は高効率・小型化に優れる一方、スイッチング動作に伴う急峻な電圧・電流変化によりノイズが発生しやすく、周辺機器の誤動作や規格不適合の原因になることがあります。とくに近年は機器の高周波化・高密度実装が進み、EMI（電磁妨害）対策の重要度が増しています。本稿では、EMI対策の基本として、スイッチング電源に発生するノイズの抑制方法を要点整理します。

スイッチング電源のノイズ抑制方法（EMI対策の基本）

ノイズの種類（伝導／放射、コモンモード／ノーマルモード）を切り分ける

対策は「どの経路で、何が支配的か」を把握すると効果が出やすくなります。伝導ノイズは電源線を通って広がり、放射ノイズは配線や基板パターンがアンテナになって空間に漏れます。さらにコモンモードとノーマルモードで有効な部品が変わるため、測定と切り分けが出発点になります。

「写真の由来：RT-65B MEANWELL 64.6W 5/12/-12VDC スイッチング電源/ CNC 電源トリプル出力」

スイッチング波形を“急峻にしすぎない”（dv/dt・di/dtの抑制）

立ち上がりが速いほど高周波成分が増え、EMIが悪化しやすくなります。ゲート抵抗の調整、スルーレート制御、スナバ回路（RC/RCD）などで波形を適度に緩め、リンギング（振動）を抑えるのが基本です。

レイアウト最適化で高周波ループを最小化する

多くのEMI問題は部品そのものより配線・レイアウト起因で発生します。スイッチング電流が流れるループ（MOSFET—ダイオード—入力コンデンサなど）を短く太くし、GNDの戻り経路を明確にします。高周波電流が意図しない経路を回り込むと、放射・伝導が一気に増えます。

入力／出力フィルタで伝導ノイズを抑える（LC、πフィルタ）

電源ラインを伝わるノイズには、インダクタとコンデンサで構成するフィルタが有効です。周波数帯に合わせて定数を設計し、コンデンサのESR/ESLも考慮します。フィルタは「入れれば効く」ではなく、配置（どこに置くか）で効果が大きく変わります。

コモンモード対策（コモンモードチョーク、Yコンデンサの適用）

ケーブルを通じて広がりやすいのがコモンモードノイズです。コモンモードチョークで高周波成分を阻止し、必要に応じてYコンデンサでシャーシ／FGへ逃がします。ただし漏れ電流や安全規格との兼ね合いがあるため、目的と制約を整理して選定します。

「写真の由来：MeanWell® LRS-350-12 350W 12VDC 29A 115/230VAC 密閉型スイッチング電源」

シールドと筐体接地（シャーシ接続）の設計を詰める

放射ノイズには、筐体によるシールドと適切な接地が効きます。シールドは“つなぎ方”が重要で、接触抵抗や接続位置が不適切だと逆にアンテナ化することもあります。ケーブル引き出し部の処理（クランプ、フェライト等）もセットで検討します。

部品選定（コンデンサの特性、整流素子、磁性部品）を見直す

高周波領域では、コンデンサのESL、インダクタの飽和特性、ダイオードの逆回復特性などがEMIに直結します。低ノイズ品への置き換えや、目的帯域に合った磁性材料の選定で、根本的な発生源を抑えやすくなります。

測定→仮説→対策→再測定のサイクルを回す

EMIは複数要因が絡むため、最短経路は実測に基づく反復です。近傍界プローブで発生源を当たり、LISNやスペクトラムで伝導成分を確認し、対策の効き方を定量的に評価します。小さく試して確実に積み上げる進め方が有効です。

まとめ

スイッチング電源のEMI対策は、ノイズの種類と経路を切り分けたうえで、波形（dv/dt・di/dt）、レイアウト（高周波ループ）、フィルタ（伝導）、コモンモード対策、シールド（放射）を段階的に組み合わせることが要点です。測定を軸に対策を最適化すれば、誤動作防止だけでなく、規格対応や設計手戻りの削減にもつながります。

高温ステッピングモーター導入による装置信頼性向上の効果

高温ステッピングモーターの導入は、高温・過酷環境下で稼働する装置において、安定性・信頼性・長期運用性を確保するための重要な手段でございます。一般的なステッピングモーターは使用温度範囲に制約があり、周囲温度の上昇によりトルク低下、絶縁劣化、寿命短縮などの問題が発生しやすくなります。これに対し、高温ステッピングモーターは高耐熱材料と最適化された設計により、高温環境でも安定した性能を維持できる点が特長でございます。以下に、その主な効果を補足を交えて詳述いたします。

1. 耐熱性能の向上による信頼性確保

高温ステッピングモーターは、耐熱グレードの巻線、絶縁材、磁性材料、潤滑材などを採用することで、一般的なモーターよりも高い周囲温度での使用が可能となっております。これにより、炉周辺装置、高温プロセスライン、密閉構造の装置内部など、温度上昇が避けられない環境でも安定動作を実現できます。耐熱性能の向上は、熱による絶縁劣化や磁力低下を抑制し、突発的な故障リスクを低減するとともに、モーター寿命の延伸にも大きく寄与いたします。

「写真の由来：Nema 23 高温耐性ステッピングモーター 23HS30-2804S-H 1.85Nm 絶縁クラスH 180C」

2. 熱に配慮した設計による冷却効率の改善

高温ステッピングモーターは、発熱を前提とした設計がなされており、放熱構造や熱伝導経路が最適化されている場合が多くございます。これにより、内部に熱がこもりにくく、温度上昇が緩やかになります。結果として、外部冷却装置への依存度を下げることができ、冷却ファンや空調設備の負担軽減、装置全体の省エネルギー化にもつながります。特に冷却が難しい密閉構造やクリーン環境では、大きなメリットとなります。

3. 高温環境下でも安定した動作特性

高温環境では、材料特性の変化や電気抵抗の増加により、モーターのトルク低下やステップ抜けが発生しやすくなります。高温ステッピングモーターは、こうした条件下でも推力・トルク特性が安定するよう設計されているため、位置決め精度や再現性を維持しやすくなります。これにより、温度変動のある環境でも動作が予測しやすくなり、装置制御の安定化や製品品質のばらつき低減に寄与いたします。

「写真の由来：Nema 17 高温耐性ステッピングモーター 17HS19-2004S1-H 59Ncm 絶縁クラスH 180C」

4. 保守管理の効率化とダウンタイム削減

高温対応でないモーターを高温環境で使用すると、劣化が早まり、頻繁な交換や点検が必要となる場合がございます。高温ステッピングモーターを導入することで、温度起因のトラブルが減少し、メンテナンス頻度の低減が期待できます。これにより、保守作業の負担軽減、交換部品コストの削減、装置停止時間の短縮につながり、トータルの運用コスト削減に貢献いたします。

5. 過酷環境への対応による応用範囲の拡大

高温ステッピングモーターは、製造業の高温工程、半導体・電子部品製造装置、炉関連設備、航空宇宙分野、医療機器、エネルギー関連装置など、厳しい環境条件が求められる分野で活用が可能でございます。従来は使用が難しかった環境でもステッピングモーターを適用できることで、装置設計の自由度が向上し、新たな用途開拓や生産性向上を実現しやすくなります。

6. 装置信頼性向上による顧客満足度の向上

高温ステッピングモーターの導入により、装置全体の信頼性が向上し、突発的な停止や品質不良の発生頻度が低下いたします。これにより、安定した生産やサービス提供が可能となり、最終的には顧客満足度の向上につながります。特に連続運転が求められる設備や、安全性・品質が重視される分野では、その効果は非常に大きいといえます。

7. 長期視点でのコストメリット

初期導入コストは一般的なモーターより高くなる場合がありますが、長寿命化、保守削減、停止ロス低減といった効果を含めて評価すると、高温ステッピングモーターはライフサイクルコストの面で優位性を持つケースが多くございます。高温環境に無理に通常品を使用するよりも、最初から適合したモーターを選定することが、結果として経済的でございます。

結論

高温ステッピングモーターの導入は、耐熱性能の向上、冷却効率の改善、高温下での動作安定性確保、保守管理の効率化、応用範囲の拡大、そして顧客満足度の向上といった多面的な効果をもたらします。これらの特長を活かすことで、高温環境下においても装置の信頼性と生産性を高い水準で維持することが可能となり、企業の安定した生産活動と競争力強化を力強く支える存在となります。

高温ステッピングモーターの主な用途について

高温ステッピングモーターとは

高温ステッピングモーターとは、高い周囲温度下でも安定して動作できるように設計されたステッピングモーターのことです。

一般的なステッピングモーターの使用温度範囲はおおよそ 0〜40℃、もしくは -10〜50℃ 程度ですが、高温対応品では 80℃～150℃ 近い環境でも使用できるものがあります（機種によって異なります）。

高温環境では、

コイルの絶縁劣化

磁石の減磁

グリースの劣化

ベアリングの寿命低下

などが急速に進むため、耐熱樹脂・耐熱絶縁材・耐熱グリースなど、構造全体に高温対応の工夫がされています。

高温ステッピングモーターの主な用途

1．自動車関連（エンジン周り・車載機器）

自動車のエンジンルーム周辺は、高温ステッピングモーターの代表的な用途の一つです。

スロットル制御・アイドル制御用アクチュエータ

EGR（排気再循環）バルブやフラップの開度制御

ターボチャージャー関連のアクチュエータ

エアミックスドアや各種フラップの制御（HV車・EV車を含む）

これらの部位は、エンジンの熱や排気系の熱の影響を受けやすく、

80℃を超えるような環境で長時間使用されることも珍しくありません。

ステッピングモーターを使うことで、

細かな開度制御（ステップ角による位置決め）

フィードバックセンサなしでもある程度の位置制御

コンパクトな構造

が実現できるため、高温対応設計が施された車載用モーターが多く使われています。

「写真の由来：Oukeda Nema 17 高温ステッピングモーター OSP001461 1.8度 60Ncm 絶縁クラスB 180℃」

2．工業用炉・乾燥装置・加熱機器

工場内の加熱設備や乾燥設備も、高温ステッピングモーターの重要な用途分野です。

工業用炉のダンパー開度制御

焼成炉・乾燥炉内の空気量調整機構

高温槽の扉・シャッター・遮蔽板の位置制御

炉本体内部ほどの極端な高温ではなくても、「炉の近傍」「熱風の通るダクト周辺」などは、標準モーターでは厳しい温度条件になることがあります。

ステッピングモーターを用いることで、

ダンパーの位置を細かく制御し温度プロファイルを安定させる

一定ステップずつ開度を変えながら試験を行う

など、温度制御の精度向上や自動化に貢献します。

3．半導体・電子部品製造装置

半導体プロセスや電子部品の製造ラインの中には、高温環境での処理工程がいくつも存在します。

アニール炉・リフロー炉などの搬送機構の一部

高温チャンバー内部または直近の位置決め機構

高温プロセス用の開閉機構・シャッター制御

高温ステッピングモーターは、こうした装置内で

ウエハや基板の位置決め

シャッターやマスクの開閉

高温プロセス中のタイミング制御

などに用いられます。

特に半導体製造装置では、

クリーン度

耐熱性

微小ステップによる高精度位置決め

が同時に求められるため、専用設計の高温対応ステッピングモーターが採用されるケースが多くなっています。

「写真の由来：Nema 17 高温耐性ステッピングモーター 17HS19-2004S1-H 59Ncm 絶縁クラスH 180C」

4．エネルギー・プラント・化学プロセス

発電設備や化学プラントなど、高温流体・高温ガスを扱う設備でも、高温ステッピングモーターが活躍します。

ボイラーや燃焼設備の燃焼空気量・ガス量の制御バルブ

高温配管のバルブ開度制御

ガス分析装置周辺の試料切替弁やシャッター

プラント分野では、周囲温度だけでなく、

腐食性雰囲気

振動・衝撃

24時間連続運転

など、過酷な条件が重なるため、高温対応だけでなく耐環境性能にも優れたステッピングモーターが求められます。

ステッピングモーターを使うことで、一定ステップごとの開度制御や繰り返し位置決めが行いやすく、制御系を簡素化できる利点があります。

5．医療・分析機器（高温環境を伴う部位）

一部の医療機器や分析機器の中にも、高温処理部を持つ装置があります。

オートクレーブなど滅菌装置のバルブ・扉開閉機構

高温反応を利用する分析装置のサンプルステージ・シャッター

装置全体が高温になるわけではなく、

「高温チャンバーのすぐそば」「断熱構造の境界付近」などにモーターが配置されることがあり、そこで高温対応ステッピングモーターが活用されます。

6．その他の例

上記以外にも、次のような用途で使われることがあります。

食品工場の高温ライン付近のアクチュエータ

オーブン・加熱調理ラインのゲートや搬送ガイドの調整機構など

屋外設備で夏季の高温対策が必要な箇所

直射日光＋機器発熱で内部温度が高くなる屋外制御盤周辺

鉄道車両・屋外機器の通風・遮蔽機構

標準温度仕様では信頼性確保が難しい環境において、

高温対応ステッピングモーターが選択肢となります。

高温ステッピングモーターを使う際のポイント（簡単に）

用途説明に関連して、高温ステッピングモーターを選定・利用する際のポイントも簡単に触れておきます。

使用温度範囲の確認

「周囲温度」と「モーター自身の発熱」を合わせて考える必要があります。

負荷条件とトルクマージン

高温環境では磁石やコイル特性が変化し、トルクが低下する場合があるため、余裕を持った選定が重要です。

冷却・断熱の工夫

可能であれば、遮熱板や断熱材、強制冷却などを組み合わせ、モーター周辺温度を下げる設計が望ましいです。

ケーブル・コネクタの耐熱性

モーターだけでなく、リード線・コネクタ・配線材料も高温対応のものを選ぶ必要があります。

まとめ

高温ステッピングモーターは、一般的なモーターでは耐えられないような高温環境下で、

自動車のエンジン周辺機構

工業用炉や乾燥装置のダンパー・シャッター

半導体・電子部品製造装置の高温プロセス部

エネルギー・化学プラントのバルブ制御

医療・分析機器の高温チャンバー付近

食品工場・屋外設備の高温部アクチュエータ

など、多方面で活躍しているモーターです。

高温対応の材料・構造を採用することで、過酷な温度環境でもステッピングモーター本来の

「パルスによる簡便な位置決め」「比較的コンパクトで高トルク」「制御のしやすさ」

といった利点を維持しながら、産業装置の自動化・高信頼化に貢献しています。
