cncインバーターのトラブル事例と対処法

CNC（コンピュータ数値制御）機器は精密な制御を行うため、インバーター（VFD: Variable Frequency Drive）も重要な役割を果たします。インバーターはモータの回転速度やトルクを制御し、CNC機械の動作に欠かせないコンポーネントです。しかし、cncインバーターに関するトラブルは時折発生し、作業の中断や生産性の低下を招く可能性があります。以下に代表的なトラブル事例とその対処法を紹介します。

1. インバーターが起動しない

トラブル内容

cncインバーターが正常に起動せず、CNC機械が動作しない場合があります。インバーターの電源が入らない、またはエラー表示が出ることがあります。

原因

電源供給の問題（電圧不足やヒューズ切れ）

制御信号の異常（外部信号が正しくない）

インバーター内部の保護機能が作動（過電流、過電圧、過負荷など）

対処法

電源確認：電源ケーブルやプラグが正しく接続されているかを確認します。また、電源供給に問題がないかチェックし、ヒューズが切れていないか確認します。

エラーメッセージ確認：インバーターのディスプレイにエラーメッセージが表示される場合、それに対応したマニュアルで問題の診断を行います。

制御信号確認：制御信号の配線や設定が正しいか確認し、適切な指令がインバーターに送信されていることを確かめます。

「写真の由来：BD600シリーズ VFD可変周波数ドライブインバーター BD600-3R7G-5R5P-4 5HP/7.5HP 3.7/5.5KW 8.5/13A 三相 380V」

2. 異常な振動やノイズ

トラブル内容

インバーターが正常に動作しているが、モータや機械部分で異常な振動やノイズが発生する場合があります。

原因

インバーター設定の不具合：周波数や電圧設定が適切でない場合、モータが異常に振動することがあります。

モータやインバーターの不均衡：モータとインバーターの調整が合っていない、またはモータの不良が原因となっていることがあります。

機械的な問題：モータの取り付け部分やシャフトに問題がある場合、振動が発生することがあります。

対処法

設定の見直し：インバーターの設定を再確認し、適切な周波数や電圧に調整します。設定が適正であることを確認し、場合によっては再設定を行います。

機械的な確認：モータやシャフト、ベアリングなどに問題がないか、摩耗や異常がないかを確認し、必要に応じて修理や交換を行います。

バランス確認：モータやインバーターが正しくバランスが取れているか確認し、配線や取り付けが正しいかも再チェックします。

「写真の由来：H100シリーズ VFD可変周波数ドライブインバーター H100T20022BX0 3HP 2.2KW 12.5A 単相/三相 220V」

3. 過電流保護が作動する

トラブル内容

cncインバーターが過電流保護機能により停止し、エラーメッセージが表示される場合があります。これにより、モータが動かなくなります。

原因

過負荷状態：CNC機械が過負荷で運転している場合、インバーターが過電流保護を作動させることがあります。

モータの不具合：モータが異常を起こしている場合（例えば、コイルのショートや断線など）、インバーターが過電流を検出します。

インバーターの設定不良：インバーターの電流設定が不適切な場合、負荷が軽微であっても過電流と誤認されることがあります。

対処法

負荷の確認：機械が過負荷になっていないかを確認し、設定された負荷範囲内で作業を行うように調整します。

モータのチェック：モータの状態を確認し、異常があれば修理または交換します。モータ内部のコイルや接続部分の確認が必要です。

設定の再確認：インバーターの電流設定を適切に調整し、過電流保護機能が必要以上に作動しないようにします。

4. インバーターの異常温度

トラブル内容

インバーターが過熱し、過熱保護が作動して停止する場合があります。通常、インバーターには温度センサーがあり、一定温度を超えると保護機能が働きます。

原因

冷却不足：インバーターの冷却ファンが故障している、またはエアフローが不足している場合、温度が上昇します。

過負荷状態：負荷が大きすぎると、インバーターが必要以上に発熱し、温度上昇を引き起こします。

環境温度が高すぎる：インバーターが設置されている環境の温度が高い場合、正常に冷却できないことがあります。

対処法

冷却の確認：インバーターの冷却ファンが正常に動作しているか確認し、必要に応じて清掃や交換を行います。また、冷却通路に障害物がないか確認します。

環境温度の見直し：インバーターが設置されている場所の温度が高すぎる場合、エアコンや換気装置の導入を検討します。

負荷の調整：負荷を減らし、インバーターに過剰な負担をかけないように運転します。

5. 制御信号の不具合

トラブル内容

インバーターが期待通りに動作せず、制御信号が正しく伝達されていない場合があります。

原因

配線不良：制御信号の配線が緩んでいたり、断線していることがあります。

設定ミス：制御パラメータの設定が誤っている場合、指令通りに動作しません。

対処法

配線の点検：制御信号用のケーブルやコネクタを確認し、異常がないかチェックします。

設定の確認：インバーターの設定や制御信号が正しく設定されているか、マニュアルを参照して確認します。

まとめ

CNCインバーターは非常に重要な役割を果たしており、トラブルが発生すると機械の停止や生産性の低下を招く可能性があります。トラブル事例に対応するためには、定期的な点検とメンテナンスが重要です。エラーメッセージや警告を適切に読み取ることで、問題を早期に発見し、対処することが可能になります。また、インバーターの冷却や設定、負荷管理を適切に行うことで、トラブルを未然に防ぐことができます。

PR

cncインバーター長寿命化のためのメンテナンスポイント

CNC機械におけるインバーターは、主軸モーターや送りモーターの速度・トルクを正確かつ効率的に制御する重要な電子機器です。

しかし、インバーターは高電圧・高温・高負荷の環境下で長時間稼働するため、放置すれば故障や異常動作の原因となり、機械の停止や生産ラインの遅延に直結します。

cncインバーターを長寿命かつ安定して使用するには、定期的な点検と適切な予防保全が不可欠です。以下に、CNCインバーターの長寿命化に有効なメンテナンスポイントを紹介します。

1. 定期的な内部清掃とエアブロー

インバーター内部には冷却ファンや放熱フィン、電子回路基板が存在し、そこに粉塵・油煙・切粉・虫などが蓄積すると、放熱性の低下や絶縁不良の原因になります。

月1回～3ヶ月に1回の頻度で、乾燥エアーによるエアブローを実施

通電中に作業しない（感電防止のため）

エアブロー前にフィルターの着脱・カバー開閉の手順を遵守

粉塵の多い環境では、外付け防塵フィルターや密閉構造の採用も検討しましょう。

「写真の由来：H100シリーズ VFD可変周波数ドライブインバーター H100T20037BX0 5HP 3.7KW 15.2A 単相/三相 220V」

2. 冷却ファンの点検・交換

インバーターの冷却ファンは常に回転している消耗部品であり、ベアリングの劣化や埃の付着により性能が低下すると、熱暴走や寿命短縮の原因になります。

約2〜3年に1回の交換が目安（使用時間や環境による）

ファン異音、振動、回転不足が見られたら早めの交換

交換時は対応型番・電圧・サイズに注意

3. コンデンサの劣化管理

インバーター内部には電解コンデンサが搭載されており、高温・長時間使用で容量が低下（電解液の蒸発）します。

容量低下によりリップル電圧が増加し、最終的には絶縁破壊や爆発事故のリスクも。

通常使用で約5～7年が交換目安

長寿命品（105℃耐性）でも、使用温度に注意

メーカー診断やコンデンサチェックツールで劣化判定が可能

「写真の由来：BD600シリーズ VFD可変周波数ドライブインバーター BD600-3R7G-2 5HP 3.7KW 15A 三相 220V」

4. 異常発熱・警報履歴の監視

インバーターが異常発熱している場合、放熱不足・内部故障・負荷過多が考えられます。

また、インバーターが一時的に自動停止していた場合も、ログ（警報履歴）を確認することで故障の前兆を早期発見できます。

定期的にエラー履歴を確認（例：過電流、過熱、過電圧）

異常停止の頻度や傾向を把握して予防交換や設定見直しを行う

5. 周囲温度と通風スペースの確保

インバーターは周囲温度が高いと寿命が極端に短くなります。特に制御盤内部に設置する場合、密閉状態や高密度配置により、放熱が阻害されやすくなります。

設置場所の温度上限：40℃以下が推奨

インバーター周囲には上下左右に十分な通風間隔（例：50mm以上）を確保

制御盤内にクーリングファン、熱交換器、空調ユニットなどの併用を検討

6. 電源品質と雷対策

インバーターは電圧の急変・雷サージ・ノイズに弱い精密電子機器です。

サージ対策として避雷器（SPD）やノイズフィルタを使用

アース接続（FG）を正しく行い、漏電や誘導ノイズを防止

非常停止後の再起動時に突入電流が過大にならないよう設計

まとめ

CNCインバーターは、定期的な清掃・部品交換・温度管理・電源品質の維持によって、故障を未然に防ぎ、長寿命化を図ることができます。

特に、冷却ファン・電解コンデンサ・エラー履歴のチェックは、最も効果的な予防保全策です。

現場での安定稼働とトラブル回避のためにも、半年〜1年ごとのメンテナンス計画を立て、履歴管理や交換スケジュールの可視化を行いましょう。

平行軸ギヤードモータのメリットと注意点

平行軸ギヤードモータとは？

平行軸ギヤードモータは、モータの出力軸と減速機の出力軸が平行な構造を持つギヤードモータです。直交軸型（ウォームギヤタイプ）や遊星歯車型と比べて、構造が比較的シンプルで、産業機械・搬送機器など幅広い分野で使用されています。

主なメリット

1. 高効率な伝達性能

平行軸ギヤは歯車のかみ合い効率が高く、エネルギーロスが少ない。

摩擦損失が少ないため、連続運転や省エネ要求に適しています。

「写真の由来：Nema 34 ステッピングモーターバイポーラ L=97mmと後軸&ギヤ比 13:1平行軸ギアボックス」

2. トルク伝達が安定

噛み合い面積が大きく、大トルクでも安定した動力伝達が可能。

均一な負荷に対して滑らかな回転を維持できます。

3. レイアウト自由度の高さ

モータと減速機がコンパクトに並列配置できるため、省スペース化に貢献。

搬送ラインや装置内に直線的に組み込みやすい形状です。

4. 整備性と信頼性の高さ

構造がシンプルで、メンテナンスがしやすく、耐久性にも優れる。

歯車の摩耗や異常音なども早期発見しやすい。

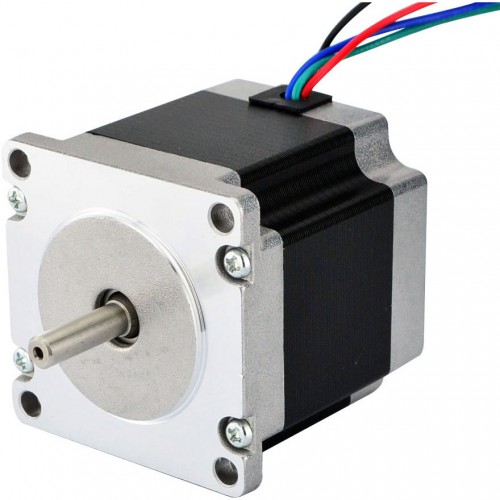

「写真の由来：Nema 23 ステッピングモーターバイポーラ L=76mmとギヤ比 5:1平行軸ギアボックス」

使用時の注意点

● 横方向のスペースを確保する必要あり

出力軸が横に伸びるため、装置横幅の制限がある場合には不向きなことも。

● 出力軸のねじれやたわみに注意

長いシャフトや重負荷の場合、軸のたわみや芯ブレに注意が必要。

必要に応じて補助軸受やカップリングの選定が重要です。

● 潤滑管理の徹底

ギヤ部分はグリースまたはオイル潤滑が必要で、定期的な点検・交換を怠ると摩耗や焼き付きの原因になります。

● 騒音・振動への配慮

高速回転や大トルク時は、ギヤの噛み合い音や振動が発生することがあるため、防振対策や精度の高い設置が求められます。

平行軸ギヤードモータは、高効率・高トルク・省スペースを実現できる汎用性の高い駆動装置です。

設計や運用時には、設置スペース、軸方向の応力、潤滑管理といった点を考慮することで、長期安定運転が可能になります。

多くの産業機械・コンベア・搬送システムにおいて、コストパフォーマンスと信頼性を両立する選択肢として重宝されています。

脱調の心配なし！ブラシレスDCモータの安定した制御方法

ブラシレスDCモーターは、高効率で高速および高トルクを提供するため、さまざまなアプリケーションで広く使用されています。これらのモーターを安定して制御する方法について説明します。

ブラシレスDCモーターの安定した制御方法：

1. モータードライバーの選定:

- ブラシレスDCモーターを効果的に制御するためには、適切なモータードライバーを選定することが重要です。モータードライバーはモーターの動作を制御し、効率的な動作を実現します。

2. センサーレス制御:

- ブラシレスDCモーターにはホールセンサーなどの位置センサーが組み込まれている場合と、センサーレス（sensorless）で制御される場合があります。センサーレス制御を使用すると、複雑なハードウェアを省略でき、高い効率で動作します。

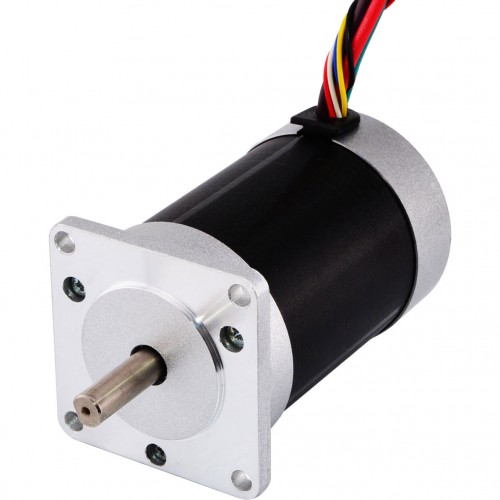

「写真の由来：24V ブラシレスDCモーター BLDCモーター OK57BLS75-230 2相 22Ncm 3000RPM 56.6x56.6x75mm」

3. 適切なコミュニケーションプロトコル:

- ブラシレスDCモーターを制御するためには、適切なコミュニケーションプロトコルを使用することが重要です。一般的には、PWM（パルス幅変調）信号を使用してモーターを制御します。

4. 電流制御と位置制御:

- ブラシレスDCモーターを安定して制御するためには、電流制御と位置制御を組み合わせることが効果的です。電流制御はモーターのトルクを調整し、位置制御は目標位置にモーターを移動させます。

5. フィードバック制御:

- ブラシレスDCモーターの安定した制御には、速度や位置などのフィードバック情報を使用して制御を行うフィードバック制御が重要です。このようにして、モーターの動作を安定化させることができます。

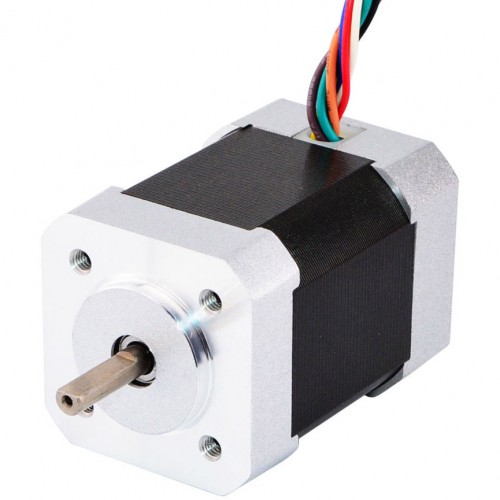

「写真の由来：24V ブラシレスDCモーター BLDCモーター OSP001474 3相 6.3Ncm/12.5Ncm/18.8Ncm 4000RPM 42x42mm」

6. 適切な制御アルゴリズム:

- ブラシレスDCモーターを安定して制御するためには、適切な制御アルゴリズムを選択することが重要です。PID制御やフィードフォワード制御など、適切なアルゴリズムを使用してモーターを効率的に制御します。

これらの要素を組み合わせて、ブラシレスDCモーターを安定して制御することができます。適切なハードウェアや制御アルゴリズムを選定し、適応性の高い制御システムを構築することが重要です。

産業機械・自動化設備で活躍するクローズドループステッピングモータの活用例

クローズドループステッピングモータは、位置検出機能を持ち、位置フィードバックを行うことで精密な位置制御を実現するステッピングモータです。産業機械や自動化設備において、クローズドループステッピングモータが活躍する例は以下の通りです。

クローズドループステッピングモータの活用例：

1. CNCマシン:

- CNCマシンにおいて、クローズドループステッピングモータは高い位置精度を要求される軸の位置制御に使用されます。加工精度を向上させるために重要な役割を果たします。

2. 半導体製造装置:

- 半導体製造装置では、微細な位置制御が必要とされます。クローズドループステッピングモータは、ナノメートル単位の精度で位置を制御するのに適しています。

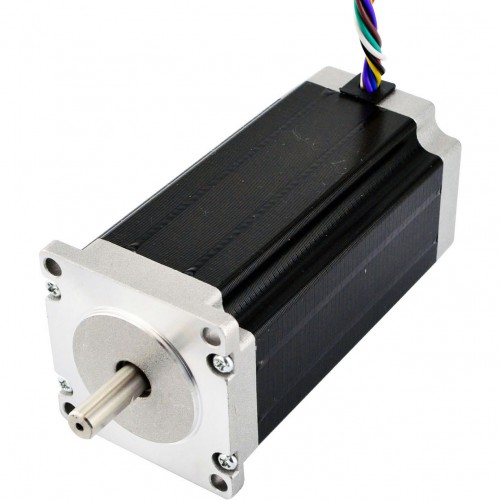

「写真の由来：Nema 34 クローズドループステッピングモーター Pシリーズ 4.5Nm/637.38oz.in 電磁ブレーキ付き」

3. 医療機器:

- 医療機器において、クローズドループステッピングモータは高精度な位置制御を実現し、手術用ロボットや画像診断機器などで使用されています。

「写真の由来：Nema 11 ギヤードクローズドループステッピングモーター 12Ncm/17oz.in エンコーダ 300CPR」

4. 自動化設備:

- 自動化設備やロボットアームにおいて、クローズドループステッピングモータは位置の正確な制御を行い、生産性を向上させるのに貢献します。

5. 3Dプリンタ:

- 3Dプリンタにおいて、クローズドループステッピングモータは層の高さや位置を精密に制御するために使用され、高品質な印刷物の製造に貢献します。

クローズドループステッピングモータは、高い位置精度や安定性を要求される産業機械や自動化設備において活躍します。位置検出機能やフィードバック制御を組み合わせることで、精密な位置制御や高い動作の安定性を実現することができます。
