中空ステッピングモータとは？主な用途は何ですか？

中空ステッピングモータとは、モータの中心軸部分が空洞になっている構造を持つステッピングモータのことです。一般的なステッピングモータと同様に、入力されたパルス信号に応じて一定角度ずつ正確に回転できる特徴を持ちながら、中央の中空構造によって配線、エアチューブ、光ファイバー、シャフトなどを通しやすいという利点があります。そのため、装置の省スペース化や構造の簡素化に役立ち、近年では自動化設備、医療機器、半導体装置、検査装置などさまざまな分野で活用されています。本稿では、中空ステッピングモータの基本的な特徴と主な用途について分かりやすく解説します。

1. 中空構造によって配線や配管を通しやすいです

中空ステッピングモータの最大の特徴は、モータの中心部分が空いていることです。この空洞を利用することで、電線、エアチューブ、センサーケーブル、光学部品などをモータの中心から通すことができます。

これにより、装置内部の配線や配管をすっきりまとめやすくなります。外側に配線を回す必要が減るため、断線や引っ掛かりのリスクを抑えやすく、機械設計の自由度も高まります。特に回転部と固定部の間で配線処理が必要な装置では、大きなメリットがあります。

「写真の由来：Nema 23 中空ステッピングモーター OK57DL76EC1-B-NK30 バイポーラ 1.8度 1.89Nm 4.2A 2.52V デュアルシャフト」

2. 省スペース設計に役立ちます

中空ステッピングモータは、中心の空洞を有効活用できるため、装置全体の省スペース化に貢献します。通常であれば別途配線スペースやシャフト通しの構造が必要になる場合でも、中空構造を利用することでコンパクトな設計が可能になります。

特に小型装置や限られたスペースの中で複数の機能をまとめたい場合には、この特徴が非常に有効です。機械構造を簡素化しながら、必要な機能を効率よく配置できるため、装置の小型化や軽量化にもつながります。

3. 高精度な位置決め用途に適しています

中空ステッピングモータは、一般的なステッピングモータと同様に、パルス制御によって高精度な位置決めを行いやすいです。そのため、回転位置を細かく制御したい用途に適しています。

たとえば、インデックステーブル、回転ステージ、搬送装置などでは、決められた角度に正確に停止することが求められます。中空構造を持ちながらも位置決め性能を維持できるため、精密な動作が必要な装置で広く使用されています。省スペースと高精度を両立できる点が大きな魅力です。

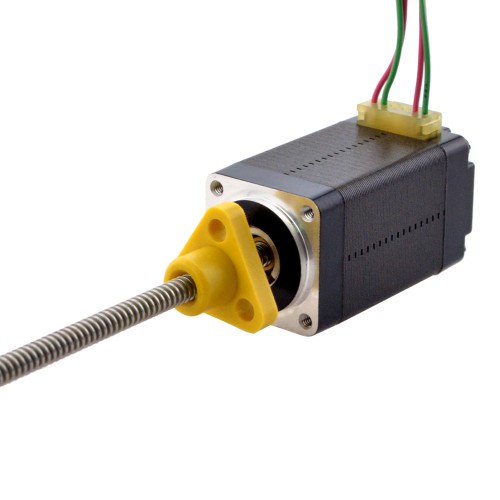

「写真の由来：Nema 8 中空ステッピングモーター OK20HC38-22NK1 バイポーラ 1.8度 3.13Ncm 0.6A 5.4V 2相デュアルシャフト」

4. 回転テーブルやロータリーステージに多く使われます

中空ステッピングモータの代表的な用途の一つが、回転テーブルやロータリーステージです。これらの装置では、テーブル中央に配線やエア配管を通したい場合が多く、中空構造が非常に便利です。

例えば、自動化ラインでワークを回転させながら検査や加工を行う装置では、中央部分を通して配線や治具機構を配置できるため、装置設計が効率的になります。また、回転部の構造をすっきりまとめられるため、装置の安定性向上にもつながります。

5. 半導体装置や検査装置でも活用されます

半導体製造装置や精密検査装置では、高精度な位置決めとクリーンな配線処理が求められます。中空ステッピングモータは、こうした要求に対応しやすいため、これらの分野でも多く利用されています。

特に、回転しながら信号線や真空配管、光学ケーブルを通す必要がある装置では、中空構造が大きな利点になります。さらに、装置内部をコンパクトにまとめやすいため、精密機器に必要な安定性や整然としたレイアウトの実現にも役立ちます。

6. 医療機器や分析装置にも適しています

中空ステッピングモータは、医療機器や分析装置にも応用されています。これらの装置では、正確な位置制御とコンパクトな構造が重要であり、さらに内部にチューブやセンサー線を通す必要がある場合も少なくありません。

例えば、検体搬送装置や回転分析機構、画像診断関連機器などでは、中空構造によって機械設計を効率化しやすくなります。また、配線や配管を内部に通せることで、外部に露出する部品が減り、安全性や見た目の整然さも向上しやすくなります。

7. 自動化設備全体の設計自由度を高めます

中空ステッピングモータは、単に回転するだけの部品ではなく、装置全体の設計自由度を高める要素としても重要です。中心を有効活用できるため、従来よりも柔軟なレイアウト設計が可能になります。

これにより、部品点数を減らしたり、機構を簡略化したりすることができ、装置の組立性や保守性の向上にもつながります。自動化設備では、性能だけでなく、いかに効率よくシステムを構築するかが重要であるため、中空ステッピングモータは非常に実用的な選択肢といえます。

まとめ

中空ステッピングモータとは、中心部が空洞になった構造を持つステッピングモータであり、配線や配管を通しやすく、省スペース化や構造の簡素化に優れている点が大きな特徴です。さらに、高精度な位置決め性能を備えているため、回転テーブル、ロータリーステージ、半導体装置、検査装置、医療機器、自動化設備など、幅広い分野で活用されています。装置の小型化、高機能化、設計効率向上を目指すうえで、中空ステッピングモータは非常に有効な駆動部品といえるでしょう。

PR

ステッピングモータドライバを使用するメリットと産業用途

ステッピングモータドライバは、ステッピングモータを正確かつ安定して制御するために欠かせない装置です。産業機械の自動化や高精度化が進む中で、その重要性はますます高まっています。特に位置決め精度、速度制御、応答性が求められる現場では、モータそのものだけでなく、ドライバの性能が装置全体の品質を左右します。適切なステッピングモータドライバを使用することで、装置の動作を滑らかにし、振動や騒音を抑えながら効率的な運転が可能になります。本稿では、ステッピングモータドライバを使用する主なメリットと、実際の産業用途について分かりやすく解説します。

1. 高精度な位置決めが可能

ステッピングモータドライバの大きなメリットの一つは、高精度な位置決め制御を実現しやすい点です。ステッピングモータは一定角度ごとに回転する特性を持っており、ドライバによってその動きを細かく制御できます。

このため、製造ラインや搬送装置などで、部品を決められた位置に正確に停止させたい場合に非常に有効です。特に微細な移動が必要な装置では、ドライバの制御性能が精度に直結します。高精度な位置決めは、不良率の低減や製品品質の安定化にもつながります。

「写真の由来：3相ステッピングモータードライバー EC3822 80～240 VAC Nema 34/42ステッピングモーターに適合」

2. モータの動作を滑らかにできる

ステッピングモータドライバを使用することで、モータの回転をより滑らかに制御することができます。単純な駆動では振動や騒音が発生しやすい場合がありますが、適切なドライバを用いることで、こうした問題を抑えやすくなります。

特にマイクロステップ制御に対応したドライバでは、モータの回転をより細かい単位で制御できるため、動きが自然で安定しやすくなります。これにより、装置の耐久性向上や作業環境の改善にも役立ちます。精密機器や静音性が重視される設備においては、大きな利点といえます。

「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」

3. 制御性が高く、自動化設備に適している

ステッピングモータドライバは、速度、加減速、回転方向などを細かく制御できるため、自動化設備との相性が非常に良いです。産業現場では、単に回転するだけでなく、決められたタイミングで停止・反転・加速するといった複雑な動作が求められます。

ドライバを活用すれば、こうした制御を効率よく行うことができ、装置全体の自動運転性能を高めることができます。また、PLCや各種制御システムと組み合わせやすい点も実用面での強みです。そのため、生産性向上を目指す現場で幅広く採用されています。

4. 省スペース化とシステムの効率化に貢献する

近年のステッピングモータドライバは、小型化や高機能化が進んでおり、装置全体の省スペース化に貢献します。制御盤内の限られたスペースに組み込みやすく、複数軸制御が必要な装置でも効率的な設計がしやすくなります。

さらに、適切な電流制御や駆動方式を採用することで、不要な発熱や電力消費を抑えられる場合もあります。これにより、システム全体の効率向上やメンテナンス性の改善が期待できます。コンパクトで効率的な設備設計を目指す企業にとって、重要な要素となります。

5. メンテナンス性と再現性に優れている

ステッピングモータドライバを用いたシステムは、設定条件に基づいて安定した動作を再現しやすいという特徴があります。一度適切に調整すれば、同じ条件で同じ動作を繰り返しやすいため、量産設備に適しています。

また、サーボシステムに比べて構成が比較的分かりやすい場合もあり、保守や点検を行いやすいことがあります。もちろん用途によって差はありますが、安定運転と再現性を重視する現場では、導入メリットが大きいといえます。一定品質を保ちながら運用したい設備には適した選択肢です。

6. 主な産業用途は多岐にわたる

ステッピングモータドライバは、さまざまな産業分野で活用されています。たとえば、半導体製造装置、検査装置、包装機、ラベリング装置、搬送装置、工作機械、医療機器、印刷機器などが代表的な用途です。

これらの装置では、位置決め精度や繰り返し動作の安定性が非常に重要です。そのため、ステッピングモータドライバの特性が大いに活かされます。さらに、小型ロボットや自動組立設備などでも使用されており、今後も産業の自動化とともに需要は拡大していくと考えられます。

7. 精密制御が求められる分野で特に有効

産業用途の中でも、特に精密制御が必要な分野では、ステッピングモータドライバの価値がより高まります。わずかなズレが品質や安全性に影響する工程では、安定した制御性能が不可欠です。

たとえば、電子部品の実装装置や検査機器では、部品やセンサーを正確な位置に移動させる必要があります。このような工程でドライバの性能が不十分であれば、誤差やトラブルの原因となる可能性があります。逆に、適切なドライバを選定することで、装置の信頼性と生産効率の両方を高めることができます。

まとめ

ステッピングモータドライバは、ステッピングモータの性能を十分に引き出し、高精度な位置決め、滑らかな動作、優れた制御性を実現する重要な装置です。産業現場では、自動化設備や精密機器の性能向上に大きく貢献しており、省スペース化や効率化、安定した再現性という面でも多くのメリットがあります。

また、半導体製造、搬送装置、包装機、検査装置、医療機器など、その用途は非常に幅広く、現代産業における重要な制御技術の一つとなっています。ステッピングモータドライバを適切に活用することで、装置の品質、信頼性、生産性を総合的に高めることができるでしょう。

平行軸ギヤードモータの効率を高めるポイント

平行軸ギヤードモータは、モータと減速機を一体化し、搬送装置や包装機、攪拌機など幅広い産業機械で用いられています。安定したトルクを得やすい反面、損失（ギヤ損失・軸受損失・モータ損失）が積み重なると、消費電力の増加や発熱、寿命低下につながります。効率を高めるには、単に高効率モータを選ぶだけでなく、減速比・負荷条件・潤滑・据付などを総合的に最適化することが重要です。

効率を高めるポイント

1) 適切な減速比選定で「高効率運転点」に合わせる

ギヤードモータは、減速比と負荷トルクによってモータ回転数と動作点が決まります。効率を上げるには、モータが高効率となる回転数・負荷率（一般に中〜高回転域、適度な負荷）で使えるよう減速比を選ぶことが重要です。過大な減速比で低速・高トルクに寄せすぎると、機械損失や発熱が増え、トータル効率が下がる場合があります。

「写真の由来：20個 5V マイクロ DC ステッピングギアモーター GM12-15BY 18° 500mA 700g,cm ギヤ比10~380 平行軸ギアボックス付き」

2) モータ容量を過大にしない（適正負荷率の確保）

安全率を見込みすぎてモータ容量を大きくすると、通常運転が低負荷になり、効率が落ちることがあります。必要トルクと運転パターン（連続・間欠・加減速）を整理し、定格近傍で無理なく回る容量を選ぶのが基本です。ピーク負荷がある場合は、デューティや過負荷許容を踏まえて適正化します。

3) 高効率モータの採用（IE3/IE4、PMSMなど）

同一条件なら、モータ自体の効率向上は電力削減に直結します。誘導モータでも高効率クラス（IE3/IE4）を選ぶことで損失を抑えられます。さらに用途によっては永久磁石同期モータ（PMSM）を採用し、部分負荷でも効率を確保する方法もあります。ただし制御方式やコスト、保守性とのバランスが必要です。

「写真の由来：Nema 23 ステッピングモーターバイポーラ L=76mmとギヤ比 10:1平行軸ギアボックス」

4) インバータ運転の最適化（回転数制御・省エネ制御）

一定速度で回す必要がない場合、インバータで回転数を最適化するだけでも大きな省エネ効果が得られます。搬送負荷が軽い時に回転数を落とす、待機時は低速運転にするなど、運転プロファイルを工夫します。加えて、加減速の急変は損失増・発熱増につながるため、滑らかなプロファイルにすることも有効です。

5) 潤滑の最適化（油種・油量・交換周期）

減速機の損失は潤滑状態に強く影響されます。油の粘度が高すぎると攪拌損失が増え、低すぎると摩耗が増えるため、使用温度域と負荷に合った油種選定が重要です。油量が多すぎても損失が増えるため、規定量を守り、劣化した油は交換します。潤滑管理は効率だけでなく寿命にも直結します。

6) 軸芯・据付精度の改善（芯ズレ損失の低減）

カップリングやプーリ、チェーンなど外部伝達部の芯ズレがあると、軸受に余計な荷重がかかり、摩擦損失と発熱が増えます。取付面の平面度、同心度、ベルト張力の適正化など、据付品質を上げることで効率が改善し、同時に振動・騒音・故障も減らせます。

7) 伝達機構の見直し（ベルト・チェーン・カップリングの損失）

ギヤードモータの効率は、減速機内だけでなく外部伝達機構にも左右されます。ベルトの張り過ぎや滑り、チェーンの潤滑不足、カップリングの不適合は損失の原因です。可能なら直結化や高効率伝達部品への置換を検討し、総合効率を高めます。

8) 温度管理（発熱低減＝効率維持）

温度が上がると潤滑油の粘度が変化し、モータ抵抗増による銅損も増えるなど、効率低下の要因になります。放熱しやすい設置、通風確保、周囲温度条件の見直しで温度上昇を抑えることが重要です。異常発熱は潤滑不良や過負荷の兆候でもあるため、監視も有効です。

まとめ

平行軸ギヤードモータの効率を高めるには、減速比と容量を適正化してモータを高効率域で使うことを軸に、高効率モータ採用、インバータ最適化、潤滑管理、据付精度、外部伝達損失の低減、温度管理を総合的に行うことが重要です。単体効率だけでなく「システム全体の損失」を意識して設計・保全を進めることで、省エネと信頼性向上を同時に実現できます。

ユニポーラステッピングモータの電流制御と回転特性

ユニポーラステッピングモータは、そのシンプルな構造とコストパフォーマンスの高さから、位置決めや精密制御が求められる多くのアプリケーションに利用されています。特に、オープンループ制御においても良好な性能を発揮し、精度の高い動作を実現できることから、産業機器やロボット、精密機器などで広く採用されています。しかし、動作中の電流制御や回転特性は、その性能に大きな影響を与えます。ここでは、ユニポーラステッピングモータの電流制御と回転特性について、基本的な原理とその影響を分かりやすく解説します。

1. ユニポーラステッピングモータの基本構造と電流制御

ユニポーラステッピングモータは、各相巻線にセンタータップを持ち、電流を一方向に流す構造です。

これにより、駆動回路がシンプルになり、複雑な制御を避けることができます。電流制御は、ステップごとの動作を安定させるために重要で、特にトルクを安定して発生させるために必要です。電流の変化により、モータの出力トルクや回転速度が変動するため、適切な電流制御が欠かせません。

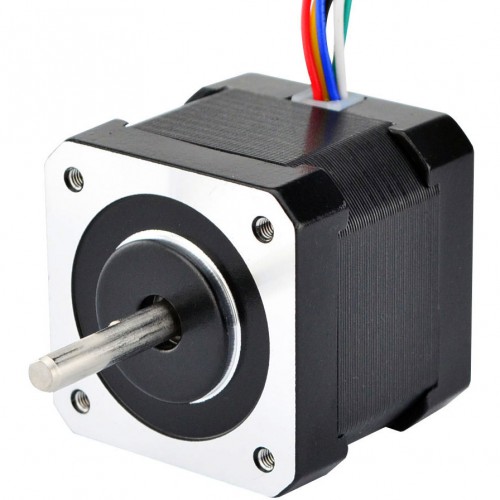

「写真の由来：Nema 17 ユニポーラステッピングモーター 1.8°26Ncm (37oz.in) 0.4A 12V 42x42x39mm 6 ワイヤー」

2. 電流制御とトルクの関係

ユニポーラステッピングモータでは、各ステップに必要な電流量を適切に調整することが重要です。

電流が大きすぎると過度な発熱が生じ、逆に小さすぎるとトルクが不足し、モータが脱調する可能性があります。正しい電流値を設定することで、必要なトルクを安定的に得ることができ、スムーズな動作が可能になります。トルク制御と電流の調整は、モータの動作範囲に直接的な影響を与えます。

3. 回転特性とステップ角の関係

ユニポーラステッピングモータの回転特性は、ステップ角に密接に関連しています。

各ステップでモータの軸が一定角度だけ回転し、その回転角度（ステップ角）はモータの構造や駆動方式に依存します。ステップ角が小さければ回転が滑らかになりますが、同時に必要な制御精度が高くなります。回転角度の精度を高めるためには、電流制御を精密に行う必要があります。

「写真の由来：デュアルシャフト Nema 17 ユニポーラ 0.9°16Ncm (22.7oz.in) 0.3A 12V 42x34mm 6 ワイヤー」

4. 回転速度と電流制御の調整

ユニポーラステッピングモータの回転速度は、駆動信号の周波数によって決まります。

回転速度を上げると、モータが加速し、電流の変動が激しくなるため、トルクの変動や振動が生じやすくなります。これを抑制するために、電流制御を微調整し、モータの回転速度に応じた適切な電流供給が必要です。回転速度と電流のバランスが取れていないと、スムーズな動作が難しくなります。

5. 高速運転時の電流制御の重要性

ユニポーラステッピングモータは、比較的低速で安定した動作を得意としますが、高速運転時にはトルクの低下や振動が発生しやすいです。

高速運転時においても安定したトルクを維持するためには、適切な電流制御が必須です。特に、駆動回路におけるエネルギー供給の効率化や、過電流防止機能の導入が重要になります。これにより、モータの過負荷を防ぎ、長期間の安定した動作が可能になります。

6. 電流制御技術とその進化

最近では、ユニポーラステッピングモータにも高度な電流制御技術が採用されています。

例えば、デジタル制御技術やマイクロステッピング技術を使うことで、トルクの変動を最小限に抑え、より滑らかな動作を実現できます。マイクロステッピングでは、電流をより細かく制御し、各ステップごとの動作を滑らかにするため、精密な位置決めが可能になります。

まとめ

ユニポーラステッピングモータの電流制御と回転特性は、モータの性能を左右する重要な要素です。電流の調整によってトルクを安定させ、回転精度を高めることができます。特に、高速運転時や高精度が求められる場合には、細かい電流制御が不可欠です。最新の制御技術を導入することで、より精密でスムーズな動作が可能になり、モータの性能を最大限に引き出すことができます。

産業機械におけるシャフトカップリングの用途

産業機械では、モータや減速機の回転を各種機構へ確実に伝えるために「シャフトカップリング」が広く使われています。単に軸同士をつなぐだけでなく、芯ずれの吸収、振動の低減、過負荷保護など、装置の安定稼働を支える重要部品です。適切なカップリングを選定できれば、部品寿命の延長や保全コストの削減にもつながります。本稿では、産業機械におけるシャフトカップリングの代表的な用途を整理し、それぞれの役割を解説します。

1. 動力伝達（モータ―減速機―負荷の接続）

最も基本的な用途は、回転動力を確実に伝えることです。

モータ軸と減速機入力軸、減速機出力軸と搬送ローラ軸など、回転系の接続点で用いられます。カップリングを介することで、軸同士を一体化し、トルクを安定して伝達できます。装置構成がモジュール化され、組立・交換がしやすくなる点も現場で評価されます。

「写真の由来：8mm-8mm フレキシブルジョーカップリング 20x30mm CNCステッピングモータシャフトカップリング」

2. 芯ずれ（ミスアライメント）吸収

現実の機械では、軸芯を完全に一致させるのは難しく、組立誤差や熱変形、ベースのたわみで芯ずれが発生します。

カップリングは、この芯ずれ（平行ずれ・角度ずれ・軸方向変位）を許容し、ベアリングや軸受への過大な負荷を抑える役割を担います。特に長尺シャフトや温度変化の大きい設備では、芯ずれ吸収性能が装置寿命に直結します。

3. 振動・衝撃の緩和（トルク変動の吸収）

プレス機、破砕機、ポンプ、コンプレッサなどでは、負荷の変動や衝撃がトルクとして入力側に戻り、振動や騒音、部品疲労の原因になります。

弾性体（ゴム等）を用いたカップリングやねじれ柔軟性のある構造を選ぶことで、トルクの脈動を吸収し、振動を低減できます。結果として、装置全体の静粛性や耐久性が向上し、保全頻度も減らしやすくなります。

「写真の由来：8mm-10mm フレキシブルカップリング 18x25mm CNCステッピングモータシャフトカップリング」

4. 高精度位置決め機構での使用（バックラッシ低減）

サーボモータ＋ボールねじ、インデックステーブル、ロボット関節など、位置決め精度が要求される機構にもカップリングが使われます。

この場合は、ねじれ剛性が高く、バックラッシが小さい（あるいはゼロバックラッシ）タイプが選定されます。回転指令を遅れなく伝えることで、制御性能を引き出し、繰り返し精度や応答性を確保できます。

5. 過負荷保護（トルクリミッタ・安全機構）

異物噛み込みや機構固着などで急激にトルクが上昇すると、モータや減速機、シャフトが破損する恐れがあります。

過負荷保護機能を持つカップリング（安全カップリング、トルクリミッタ付カップリング）を用いることで、一定トルクを超えた際に滑り・解除して、上流側の高価な部品を守れます。ライン停止の損失が大きい設備ほど、保護機構の価値が高まります。

6. メンテナンス性向上（分解・交換の容易さ）

設備保全の観点でも、カップリングは重要です。

分割式やクランプ式など、軸を抜かずに交換できる構造を選ぶと、停止時間を短縮できます。摩耗部品があるタイプでは、定期交換が前提になるため、交換作業のしやすさが稼働率に直結します。

7. 特殊環境・特殊条件での用途（温度・腐食・クリーン）

食品・医薬・化学、屋外設備などでは、耐食性、耐薬品性、耐熱性、清掃性が求められます。

ステンレス材や表面処理品、潤滑レス構造などのカップリングを選ぶことで、環境条件に適合できます。また、粉じんを嫌うクリーン環境では、摩耗粉の少ない構造を選定することがポイントになります。

まとめ

産業機械におけるシャフトカップリングの用途は、動力伝達だけでなく、芯ずれ吸収、振動・衝撃緩和、高精度位置決め、過負荷保護、メンテナンス性向上、特殊環境対応など多岐にわたります。適切な選定は装置の寿命や精度、稼働率を左右するため、トルク条件、回転数、許容ミスアライメント、求める剛性や保護機能、使用環境を整理した上で選ぶことが重要です。カップリングを“ただの接続部品”ではなく、機械の信頼性を支える要素として捉えることが、トラブル低減への近道になります。
