低騒音設計のポイント：平行軸ギヤードモータの振動対策

平行軸ギヤードモータは、産業機械やロボット、家電製品などの多くの用途で使用される重要な駆動装置です。特に、ギヤを介してモーターの回転力を伝達するため、コンパクトで高トルクな動力源を提供します。しかし、動作時に発生する振動や騒音は、使用環境によっては大きな問題となり、機器の快適性や耐久性に影響を与えることがあります。そのため、低騒音設計が求められる場合が増えており、特に精密な機械や静音性が必要な環境では重要な設計要素となります。

この記事では、平行軸ギヤードモータの振動対策と低騒音設計のポイントについて詳しく解説します。

1．平行軸ギヤードモータの構造と振動の原因

1-1．平行軸ギヤードモータの基本構造

平行軸ギヤードモータは、モーターの回転力をギアを介して減速し、トルクを増加させるための機器です。ギアは、モーターの回転を軸方向に伝達し、出力軸にトルクを伝えます。これにより、高速回転を低速で高トルクの回転に変換することができます。

「写真の由来：Nema 23 ステッピングモーターバイポーラ L=76mmとギヤ比 30:1平行軸ギアボックス」

1-2．振動と騒音の原因

平行軸ギヤードモータの振動や騒音は、主に以下の要因から発生します：

ギアのかみ合い：ギアが歯と歯でかみ合う際、歯車の摩擦や衝撃が振動を引き起こします。これが音や振動の原因となることがあります。

不均衡なギア：ギアの歯が不均等に削れていたり、加工精度が悪かったりすると、不均衡な力がかかり、振動を引き起こします。

潤滑不良：潤滑剤が適切に行き渡らないと、ギアの接触面に摩擦が増し、振動や騒音が発生します。

外部の取り付け：モーターとギアの取り付け部が不安定であったり、固い表面に取り付けられていると、振動が伝播しやすくなり、音の発生源となります。

2．低騒音設計のための振動対策

振動や騒音を低減するためには、設計段階から振動対策を講じることが重要です。以下に、平行軸ギヤードモータの低騒音設計のポイントと、振動対策の方法をいくつか紹介します。

2-1．ギアの精度向上

ギアの歯面の精度が悪いと、歯車の噛み合いが不均等になり、振動や騒音を引き起こします。したがって、ギアの精度を向上させることが基本的な対策となります。

対策：

高精度のギア加工：ギアの加工精度を高め、歯の形状や表面を滑らかに仕上げることで、かみ合いの際に発生する衝撃を減少させます。

歯面仕上げ：ギアの歯面を研磨や熱処理で精密に仕上げることにより、接触部分の摩擦を減らし、音や振動を低減します。

2-2．適切な潤滑

潤滑が不十分だと、ギアの接触面で摩擦が増え、振動や騒音が発生しやすくなります。適切な潤滑は、摩擦を減らし、ギアの寿命を延ばすためにも重要です。

対策：

高性能な潤滑剤の選定：摩擦を最小限に抑えるために、ギアの用途に合った高性能な潤滑剤を使用します。特に、高速回転や高トルクを必要とする場合には、高粘度の潤滑剤や合成油が有効です。

潤滑システムの設計：潤滑剤がギア全体に均等に行き渡るように、潤滑システムの設計を最適化します。特に、オイルポンプやオイルシャワーを使うことで、均等に潤滑を行うことができます。

2-3．減速比の選定

減速比が高すぎると、ギアにかかる負荷が増加し、振動や騒音が大きくなる可能性があります。適切な減速比を選定することで、モーターの負荷を減らし、振動や音を抑えることができます。

対策：

適切な減速比を選ぶ：用途に応じた適切な減速比を選定することで、過剰なトルクを避け、モーターとギアの負担を軽減します。これにより、振動や騒音が減少します。

2-4．振動吸収材の使用

モーターの取り付け部分やケースに振動吸収材を使用することで、振動を効果的に抑制することができます。これにより、外部に振動が伝播することを防ぎ、騒音の発生を抑えることができます。

対策：

ダンパーやゴムマウントを使用して、モーターと周囲の構造物との接触による振動伝播を抑制します。

防振設計を取り入れたモーター取り付け方法を採用し、振動を吸収する構造を設計します。

「写真の由来：20個 12V マイクロ DC ステッピングギアモーター GM20-20BY 18° 120mA 2.5kg.cm ギヤ比29~488 平行軸ギアボックス付き」

2-5．高品質なベアリングの使用

モーターの回転部分で使用されるベアリングが摩耗していると、振動や騒音が発生しやすくなります。高品質なベアリングを使用することで、回転のスムーズさが向上し、振動や騒音を抑制できます。

対策：

高精度なベアリングの選定：回転部品の摩擦を減らし、スムーズな回転を実現するために、高品質の精密ベアリングを選定します。

ベアリングのメンテナンス：定期的にベアリングの状態を点検し、摩耗や劣化を防ぐために、必要に応じて交換します。

3．まとめ

平行軸ギヤードモータの振動や騒音は、ギアの精度、潤滑、減速比、取り付け方法など、さまざまな要因から発生します。しかし、これらの要因を適切に管理・改善することで、低騒音設計を実現し、より静かな動作を確保することができます。

精密なギア加工や適切な潤滑で、摩擦や不均衡を減らす。

振動吸収材や高品質なベアリングを使用して、振動の伝播を防ぐ。

適切な減速比の選定と冷却機能の強化で、効率的かつ静かな運転を実現。

これらの対策を施すことで、平行軸ギヤードモータは、静音性と高い性能を両立させ、さまざまな用途での利用が可能になります。

PR

バイポーラステッピングモータの選び方：トルク・ステップ角・電流のポイント

　位置決めや簡易サーボ用途で多く使われているバイポーラステッピングモータは、配線がシンプルで高トルクを得やすく、産業機器や3Dプリンタ、小型搬送装置などで非常にポピュラーな存在です。

　しかし、いざ選定しようとすると「トルクはどれぐらい？」「ステップ角は細かいほうが良い？」「定格電流ってどう見るの？」など、迷うポイントも多くあります。

　この記事では、バイポーラステッピングモータを選ぶ際に押さえておきたいトルク・ステップ角・電流の3つのポイントを中心に、分かりやすく整理してご紹介します。

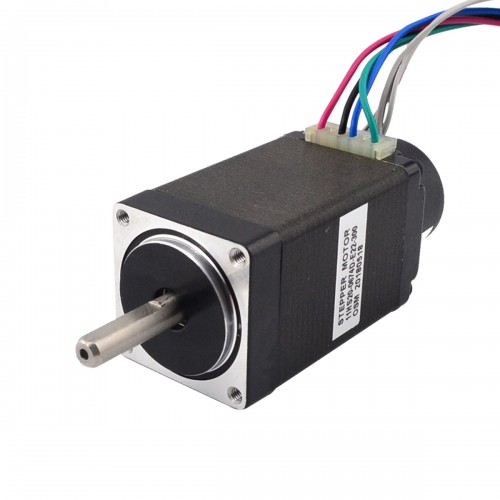

1．まず押さえたい：バイポーラステッピングモータの特徴

　バイポーラステッピングモータは、1相あたり2本のリード線（合計4本）を持つタイプのステッピングモータで、ドライバ側で電流の向きを切り替えて駆動します。

主な特徴

同サイズのユニポーラ型と比べて、高トルクになりやすい

配線はシンプル（4線）だが、必ず専用のバイポーラドライバが必要

マイクロステップ駆動との相性がよく、滑らかな回転が得やすい

　この「高トルク＋高分解能＋比較的シンプル」というバランスの良さが、バイポーラステッピングモータが幅広く選ばれる理由です。

2．トルクのポイント：必要トルク＋安全率で選ぶ

2-1．「起動トルク」と「定常トルク」を分けて考える

　モータ選定で最も重要なのがトルクです。特にステッピングモータは、トルク不足 → 脱調 → 位置ずれというトラブルに直結します。

起動トルク：

動き始める瞬間に必要なトルク

静止摩擦や負荷の慣性モーメントを乗り越える力

定常トルク：

一定速度で動き続けるために必要なトルク

摩擦や搬送抵抗を打ち消せれば良い

　特に、加速・減速がきつい動作や、急停止・逆転の多い動作では、起動トルク側に余裕を持たせておくことが重要です。

「写真の由来：Nema 23 バイポーラステッピングモータ 1.8°1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 ワイヤー」

2-2．安全率（余裕）をしっかり確保する

　カタログ値ギリギリのトルクで選ぶのは危険です。一般的には、

必要トルク × 1.5〜2倍程度の安全率

を見込んだトルクを出せるモータを選ぶと安心です。

例（ごく簡略化）

計算上必要なトルク：0.3 N·m

安全率 2倍 → 0.6 N·m 以上の定格トルクを持つモータを候補に

　また、ステッピングモータのトルクは回転数が上がるほど落ちていくため、

「欲しい回転数のときにどれだけトルクが出るか（トルク曲線）」を必ず確認しましょう。

3．ステップ角のポイント：分解能と速度・トルクのバランス

3-1．代表的なステップ角

バイポーラステッピングモータでは、次のようなステップ角がよく使われます。

1.8°/ステップ（200ステップ/回転） … 最も一般的

0.9°/ステップ（400ステップ/回転） … 高分解能タイプ

それ以外の特殊分解能（用途・メーカーによる）

3-2．ステップ角が小さいとどうなる？

メリット

1ステップあたりの角度が小さく、位置決め分解能が上がる

微細な送りや低速回転が必要な用途（精密送りステージなど）に有利

デメリット

同じ回転速度を出すために、必要なパルス周波数が高くなる

モータのインダクタンスやドライバの性能がネックとなり、高速域でトルクが低下しやすい

価格がやや高くなる傾向もある

　一般的な産業用途では、1.8°タイプ＋マイクロステップ駆動で十分な分解能を得るケースが多く、

「それでも足りない」場面で 0.9°タイプが選ばれることが多いです。

「写真の由来：Nema 17 バイポーラステッピングモーター 1.8°44Ncm (62.3oz.in) 0.85A 5.3V 42x42x48mm 4 ワイヤー」

3-3．マイクロステップ駆動との組み合わせで考える

　最近では、ドライバ側で**マイクロステップ駆動（1/4、1/8、1/16…）**を行うことが一般的です。

1.8° × 1/16マイクロステップ → 3200ステップ／回転

0.9° × 1/16マイクロステップ → 6400ステップ／回転

　このように、「モータのステップ角」と「マイクロステップ分解能」の組み合わせで、

実質的な分解能は相当細かくできるため、必ずしもステップ角の小さいモータにこだわる必要はありません。

4．電流（定格電流）のポイント：トルクと発熱の兼ね合い

4-1．定格電流とは？

　バイポーラステッピングモータのカタログには、必ず**相電流（定格電流）**が記載されています。

これは「その電流を流したときに定格トルクを出します」という目安です。

例：定格電流 2.0 A/相、保持トルク 0.8 N·m

ドライバ側で 2.0 A を流す設定にすれば、カタログ通りのトルクが得られる（条件による）

4-2．電流を上げればトルクは増えるが、発熱も増える

　基本的には、流す電流を増やすほどトルクは増えますが、同時にモータは発熱します。

定格以上の電流を長時間流す → コイル温度上昇 → 絶縁寿命低下・破損リスク

高温になると磁石や潤滑剤にも悪影響

　そのため、

基本は定格電流以内、

必要に応じて少し低めに設定して発熱を抑える運用が一般的です。

4-3．停止中の電流（ホールディング電流）に注意

　ステッピングモータは停止中も通電してトルクを保持するため、

停止中の電流設定が高すぎると、かなり熱くなります。

ドライバに「保持電流を自動的に下げる機能」がある場合は積極的に利用する

例：動作中100％ → 停止中50〜70％に低減

　これにより、発熱を抑えつつ、必要な保持トルクを確保できます。

5．電圧とドライバとの関係もセットで見る

　バイポーラステッピングモータのトルク特性は、電流だけでなく駆動電圧にも影響されます。

高めの電圧 → 高速域でのトルク維持に有利（電流の立ち上がりが速い）

ただし、ドライバの定格電圧を超えないことが絶対条件

　選定の際は、

モータの定格電流

対応するドライバの最大電流・最大電圧

必要な回転数に対して十分なトルクが出るか（トルク-回転数特性）

をセットで確認することが重要です。

6．まとめ：バイポーラステッピングモータ選定のチェックポイント

　最後に、バイポーラステッピングモータを選ぶ際のポイントを整理します。

① トルク

必要トルクを計算（起動・定常）し、1.5〜2倍程度の安全率を持たせる

使用回転数でのトルク特性（トルク曲線）を必ず確認

② ステップ角

一般用途は 1.8°／ステップが標準

さらに高分解能が必要なら 0.9°タイプ＋マイクロステップ駆動を検討

ステップ角だけでなく、ドライバのマイクロステップ設定との組み合わせで考える

③ 電流

カタログの定格電流を基本としつつ、発熱が大きい場合は少し落とす

停止中は保持電流を下げて温度を抑える

モータ定格電流とドライバの電流設定範囲の整合性を確認

　この3点（トルク・ステップ角・電流）を軸に、実際の負荷条件・回転数・発熱・設置スペースなどを合わせて検討していけば、用途に合ったバイポーラステッピングモータの最適選定にぐっと近づきます。

高速回転に最適なシャフトカップリングの選定基準とは？

モータやスピンドル、ポンプなどの高速回転軸を接続する際、シャフトカップリングの選定は非常に重要です。

カップリングの選び方を誤ると、

振動増加

異音・共振

軸受やシールの早期損傷

カップリング本体の破損

といったトラブルにつながり、装置全体の寿命低下や停止リスクを招きます。

この記事では、高速回転に適したシャフトカップリングを選定するための主な基準を、ポイントごとにわかりやすく解説します。

1. 高速回転で特に重要になる「バランス」と「慣性モーメント」

● 動バランス性能（バランシング）

高速回転になるほど、カップリングのわずかな偏心や質量偏りが大きな遠心力となり、

振動・騒音・軸受負荷の増大につながります。

チェックしたいポイント：

メーカーが保証する許容回転数（max rpm）

バランスグレード（ISO G2.5 など）に対応しているか

高速用として設計された専用シリーズかどうか

高速用途では、「高速対応」と明記されたカップリングを選ぶことが基本です。

● 慣性モーメント（回転体の軽さ）

高速応答が必要なサーボ軸やスピンドルでは、

カップリングの慣性モーメントが小さいほど有利です。

軸の立ち上がり・停止が速くなる

サーボチューニングが安定しやすい

モータへの負担（慣性比）が減る

アルミや高強度樹脂を用いた軽量タイプは、高速・高応答の軸に適しています。

「写真の由来：5mm-5mmフレキシブルカップリング 18x25mm CNCステッピングモータシャフトカップリング」

2. 許容回転数とトルクの確認

● 許容回転数（Max rpm）

カップリングには必ず「許容回転数」の仕様があります。

高速用途では、実際に使う最大回転数に対して、

1.2～1.5倍以上の余裕を見て選定するのが安全です。

例）

運転条件：6000 min⁻¹ → 仕様上 8000～9000 min⁻¹ 以上のカップリングを選定など。

● 許容トルク・ピークトルク

高速回転で急加速・急減速を行う軸では、

定常トルクだけでなく**ピークトルク（加減速時）**も考慮します。

定格トルクに対して**安全率（1.5～2倍程度）**を見込む

負荷側の慣性・加速度から必要トルクを計算しておく

トルク余裕が少ないカップリングは、

疲労破壊やスリップ、ゴム・樹脂部の早期劣化につながります。

3. 軸ずれ許容量とそのタイプ

高速回転軸でも、実際には

平行ミスアライメント（平行ずれ）

アンギュラミスアライメント（角度ずれ）

軸方向変位（スラスト方向の伸び縮み）

といった軸ずれが必ず生じます。

● 高速時ほど「過度な軸ずれ」は大敵

軸ずれが大きいと、高速では：

カップリング内部での弾性変形が大きくなり発熱・摩耗が増加

振動が増え、軸受やシールにも悪影響

そのため、

装置側の芯出し精度を高める

カップリングの許容ミスアライメント値以内に収める

ことが重要です。

● 高速用途でよく使われるカップリング例

ディスクカップリング（メタルディスク）

高速・高精度・高剛性

角度・平行ミスアライメントを板バネ変形で吸収

ベローズカップリング

高いねじり剛性と柔軟性

サーボ軸の高速精密位置決めに好適

ゴム継手など柔らかいタイプは、減衰性は高いものの、

超高速用途では遠心力や変形が大きく、条件によっては不利になることがあります。

4. ねじり剛性・バックラッシの有無

● ねじり剛性（Torsional Stiffness）

高速かつ高精度な位置決め軸では、

ねじり剛性の高いカップリングが求められます。

剛性が低い → 軸の「ねじれ」が大きく、指令に対する応答遅れや位置誤差が発生

剛性が高い → サーボ制御の応答が良くなり、振動抑制にもつながる

特にサーボモータ軸・同期制御軸では、

**高ねじり剛性タイプ（メタルディスク・ベローズなど）**がよく選ばれます。

「写真の由来：5mm-5mm リジッドカップリング 25x30mm CNCステッピングモータシャフトカップリング」

● バックラッシ（がた）の有無

高精度な位置決め

正逆転を頻繁に行う高速サーボ

では、バックラッシゼロ構造のカップリングがほぼ必須です。

歯車式カップリングなど、構造上バックラッシを持つものは、

高速高精度軸には原則不向きです。

5. 材質・構造と環境条件

● 材質選定のポイント

よく使われる材質：

アルミ合金：軽量・加工性良好・中トルク向け

ステンレス・高張力鋼：高強度・耐久性が必要な用途

ベローズ部：ステンレス薄板

スペーサ部：アルミやステンレスなど

高速回転では、

強度と剛性

質量・慣性のバランス

の両面を見ながら、カップリング全体の構造を選ぶことが大切です。

● 使用環境

高温・低温環境

オイルミスト・粉塵・薬品雰囲気

真空・クリーンルーム

など、環境条件によっては、

グリースレス構造

シール構造

表面処理（ニッケルめっき、アルマイトなど）

が求められることがあります。

高速軸では潤滑油飛散や発熱にも注意が必要です。

6. 取り付け方法と芯出し性

● クランプ式 or セットスクリュー式

クランプ式

高速・高精度用途で一般的

軸への傷が少なく、芯出し調整がしやすい

セットスクリュー式（止めネジ）

構造はシンプルだが、高速では偏心・振れが出やすい場合も

高速回転では、クランプ式の高精度タイプを選ぶのが無難です。

● 取り付け誤差を最小に

軸の公差（h7 など）とカップリングの穴公差の適合

軸端面の直角度・振れ

実際の芯出し作業のしやすさ

これらも最終的な回転精度・振動レベルに大きく影響します。

7. 共振・危険速度の確認

高速回転軸では、

系全体（モータ＋カップリング＋負荷）の固有振動数と運転回転数の関係も重要です。

危険速度付近で運転 → 振動・騒音・破損リスク

カップリングの剛性・質量・長さが、固有振動数に影響

可能であれば、

メーカーの技術資料

振動解析結果

などを参考にして、常用回転数が共振域から十分離れているかを確認すると安心です。

8. まとめ：高速回転用シャフトカップリングの選定基準

高速回転に最適なシャフトカップリングを選ぶ際は、次のポイントを総合的にチェックします。

許容回転数と動バランス性能

高速対応シリーズか、回転数に十分な余裕があるか

トルク容量とピークトルクの安全率

定常＋加減速トルクに対して余裕を持った選定

ミスアライメント許容量と軸芯出し性

実際の取付精度に見合った許容値を持つタイプか

ねじり剛性とバックラッシの有無

高精度位置決めには高剛性・ゼロバックラッシタイプ

材質・構造と環境条件の適合性

強度・慣性・耐環境性のバランス

取り付け方式（クランプ式推奨）と芯出しのしやすさ

共振・危険速度との関係

系全体の振動特性も視野に入れる

これらを押さえて選定すれば、

高速回転軸でも安定・高精度・長寿命な駆動系を構築することができます。

ユニポーラステッピングモータの故障原因と対策ガイド

ユニポーラステッピングモータは、精密機器や産業機器で広く使用される重要な駆動装置ですが、その動作不良や故障は、精度や生産性に大きな影響を与える可能性があります。特に、トルク不足や位置ずれ、振動の増加などの問題が発生すると、治療や製造の精度に支障をきたすため、定期的な点検と適切な対策が必要です。

この記事では、ユニポーラステッピングモータの主な故障原因と、それに対する対策方法について詳しく解説します。

1. ユニポーラステッピングモータの基本構造と特徴

ユニポーラステッピングモータは、ステータにコイルが巻かれており、コイル内の電流が一方向に流れることで回転を発生させるタイプのステッピングモータです。各コイルが1つの極性に固定されており、比較的構造がシンプルで、低コストで使いやすいという特長があります。

ユニポーラステッピングモータは、主に以下の部品で構成されています：

ステータ：コイルと鉄心

ローター：回転子

シャフト：モーターの動力を外部に伝える部分

また、ユニポーラモータは2相または4相駆動のものが多く、駆動の際に必要な電流や制御方法が比較的シンプルです。

2. ユニポーラステッピングモータの故障原因

ユニポーラステッピングモータの故障にはさまざまな原因がありますが、特にトルク不足や動作不良が多く見られます。以下に代表的な故障原因を挙げ、その特徴と原因を見ていきます。

■ （1）過電流または過熱によるモータの焼損

モーターが定格以上の電流を受けると、コイルが過熱して焼損することがあります。過電流は、ドライバの設定ミスやモーターにかかる負荷が大きすぎる場合に発生しやすいです。

特徴と原因：

モーターが異常に熱くなる、または完全に動かなくなる

コイルの焼損による異常音や煙が発生

ドライバが過負荷で停止

対策：

ドライバの設定で電流制限を適切に調整

適切なモーターとドライバを選定し、負荷に応じた電流設定を行う

モーターの冷却を強化する（ファンやヒートシンクを使う）

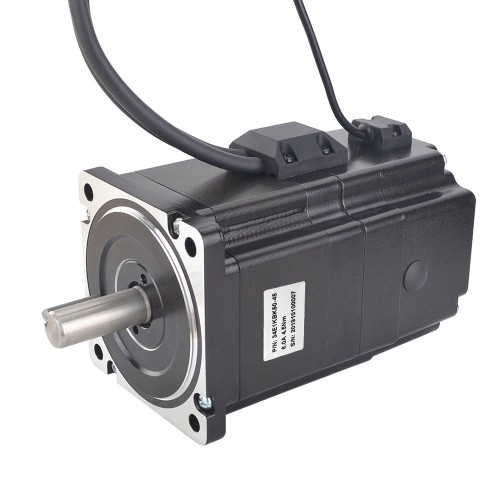

「写真の由来：デュアルシャフト Nema 34 ユニポーラステッピングモーター 2.2Nm (312oz.in) 2A 86x86x66mm 6 ワイヤー」

■ （2）駆動回路やドライバの故障

ステッピングモータは、駆動回路やドライバによって制御されますが、これらの部品が故障するとモーターの動作に問題が生じます。ドライバの設定ミスや配線の断線、コンデンサの劣化などが原因となることが多いです。

特徴と原因：

モーターが動かない、または不安定に動く

ステップ数のズレや位置決め不良

ドライバの動作エラーが表示される

対策：

ドライバの設定や接続を再確認し、正しい設定にする

定期的にドライバと駆動回路を点検し、劣化があれば交換する

駆動回路の故障時には、同じ型番のドライバに交換する

■ （3）メカニカルな問題（摩耗や汚れ）

ユニポーラステッピングモータは、長期間使用することによってローターの摩耗やステータとローター間の隙間の変化など、機械的な問題が発生することがあります。また、ホコリや汚れが内部に入り込むことでも、動作不良が起こることがあります。

特徴と原因：

異音や振動が発生する

回転がスムーズでなくなり、位置決め精度が低下

動作中に過剰な摩擦音が聞こえる

対策：

モーター内部の清掃と定期的な点検を行う

摩耗した部品を交換する

ステッピングモータを適切に取り扱い、異物が入らないように保護する

■ （4）コネクタや配線の不良

コネクタや配線の接触不良や断線も、モーターの動作不良の原因となります。特に、コネクタ部分が緩んでいると電流供給が不安定になり、モーターの回転に影響を与えます。

特徴と原因：

モーターが途中で停止する、または一部のコイルだけが動作しない

一定のタイミングで動作不良が発生

対策：

コネクタと配線を定期的に点検し、接続部に緩みや汚れがないか確認

配線を正しく接続し、断線がないかチェック

高品質なコネクタやケーブルを使用する

■ （5）インピーダンスの不一致

モーターとドライバのインピーダンスの不一致は、モーターの動作に悪影響を与える原因となります。モーターが適切に駆動されないことがあり、トルク不足やステップロスが発生することがあります。

特徴と原因：

ステッピングモータが動かない、または動きが不安定

駆動中に急に停止したり、位置決めが乱れる

対策：

モーターとドライバが互換性があるか確認し、インピーダンスが一致するものを選定する

モーターの仕様に合ったドライバを選択する

「写真の由来：デュアルシャフト Nema 17 ユニポーラ 0.9°16Ncm (22.7oz.in) 0.3A 12V 42x34mm 6 ワイヤー」

3. まとめ

ユニポーラステッピングモータの故障は、過電流・ドライバの不具合・機械的な摩耗など、さまざまな要因が考えられます。故障が発生した場合、迅速に原因を特定し、適切な対策を取ることが重要です。特に、日常的なメンテナンスや定期点検を実施することで、故障を未然に防ぐことができます。

対策のポイント：

適切な電流設定と負荷管理

定期的なドライバ・駆動回路のチェック

機械的な摩耗の防止

配線やコネクタの確認

インピーダンスの一致

これらの対策を通じて、ユニポーラステッピングモータの性能を最大限に引き出し、安定した動作を維持することができます。

小型・省電力設計のPM型ステッピングモータが人気の理由とは？

PM型ステッピングモータは、永磁体を用いたシンプルな構造と低電圧での確実な駆動性により、近年ますます採用が拡大しています。とくに「小型・省電力・静音・低コスト」という要件が重なる機器で強みを発揮します。ここでは、その人気の背景を性能・システム統合・コストの観点から整理し、適用時の要点までまとめます。

1. 構造由来の“省エネ＆小型”メリット

部品点数が少ない：永磁回転子＋集中巻線の簡素な構成で、体積あたりの保持トルクを確保しつつ銅損・鉄損を抑制。

低電圧で駆動しやすい：3–12Vクラスで安定動作しやすく、電池駆動やUSB給電機器に好適。電源回路の簡素化＝待機消費の低減にも寄与。

発熱が少ない：必要トルクに対し小電流で賄いやすく、筐体内の熱設計ハードルが下がる。小型機器での信頼性を底上げ。

2. 駆動と制御が“やさしい”

ドライバ回路が単純：2相駆動・小面積で実装しやすく、開発工数とBOMを圧縮。

位置決めが容易：ステップ角（例：7.5°/15°など）が大きめで制御ロジックがわかりやすい。微小行程・点動に強い。

静音・低振動：微小負荷域でのトルクリップル管理がしやすく、マイクロステップ併用で耳障りなノイズを抑制。

「写真の由来：Oukeda PM25 永久磁石ステッピングモーター OK25PM15-034A5 2相 1.8度 1A 12Ncm」

3. コストと供給の優位性

高いコストパフォーマンス：磁材・巻線量が少なく、加工も簡便。量産で価格が安定。

サイズ・規格が豊富：φ6〜φ25mm級などの小型ラインアップが充実し、置換や多機種展開が容易。

4. HB・VR方式との使い分け

HB（ハイブリッド）との比較：HBは1.8°級の高分解能・高トルク密度・高速域に強み。一方でサイズ・価格・駆動の複雑さが増しやすい。小型・低速・省電力ならPMが適任。

VR（可変リラクタンス）との比較：VRは構造がさらに簡素だが、低速トルクやスムーズさで不利。静音・低電圧対応ではPMが優勢。

5. 代表的な採用シーン

コンシューマ／家電：カメラのレンズ駆動、スマートロック、コーヒーメーカーのバルブ・ダンパ。

オフィス機器：ラベルプリンタ、紙送り・シャッタ機構、投影機の焦点調整。

医療・ヘルスケア（ポータブル）：微量ポンプ、小型分析装置の位置決め、可搬式ユニット内部の微駆動。

IoT／ウェアラブル：折り畳み・展開機構、触覚フィードバック、小型アクチュエータ。

「写真の由来：Φ35x22mm PM型リニアステッピングモータエクスターナル 0.2A ねじリード0.5mm/0.0197" 長さ21.5mm」

6. 選定・設計の実務ポイント

トルク—占空比—温度の整合：目標タクトでの平均・ピークトルクを算出し、保持時は降流で温度をコントロール。

分解能の確保：必要に応じてマイクロステップまたは小型減速機を併用。過度な細分化はスイッチング損増に注意。

電源設計：低内阻電源・短く太い配線で電圧降下を抑制。電池駆動はスリープ・減電流・ソフトスタートを積極活用。

機構効率の改善：高効率ギア、適正予圧のガイド、芯出し徹底で必要トルクを下げ、省電力化と静音を両立。

熱と信頼性：小型筐体では放熱経路（フランジ面接触、薄層熱伝導グリース等）を確保。軸受潤滑・粉塵対策も忘れずに。

7. 導入効果（TCO観点）

短い開発リードタイム：回路・制御が簡潔で試作～量産移行が速い。

省エネ運用：稼働／待機の双方で消費電力が低く、バッテリー容量や電源規模を抑制。

保守の容易さ：発熱・振動が小さく、部品寿命に好影響。現場交換・在庫管理もシンプル。

まとめ

PM型ステッピングモータは、「小型・低電圧・低消費・静音・簡単制御」という利点のパッケージで、電池駆動や省スペース機器の課題にストレートに効きます。高精度・高出力が主眼の用途ではHBが有利な一方、軽負荷の位置決めや微小駆動の“現実解”としてはPMが最適解。ミニマムな電力で確かな動き——これがPM型が選ばれ続ける最大の理由です。
