BLDCモーターとブラシ付きモーターの違いとは？

BLDC（Brushless DC）モーターとブラシ付きモーターは、両方とも電気モーターの一種ですが、内部の構造や動作原理において重要な違いがあります。以下に、BLDCモーターとブラシ付きモーターの違いを要約して説明します。

BLDCモーターとブラシ付きモーターの違い:

1. ブラシの有無:

- ブラシ付きモーター: ブラシ付きモーターには、ブラシと呼ばれる摩擦物質を使用したコミュテータがあります。ブラシは回転子と固定子の間で電流を流し、モーターの回転を可能にします。

- BLDCモーター: BLDCモーターはブラシを使用せず、エレクトロニックコントローラーによって電流を制御し、回転子を駆動します。ブラシレス設計により、摩擦や摩耗が少なくなり、メンテナンスが簡素化されます。

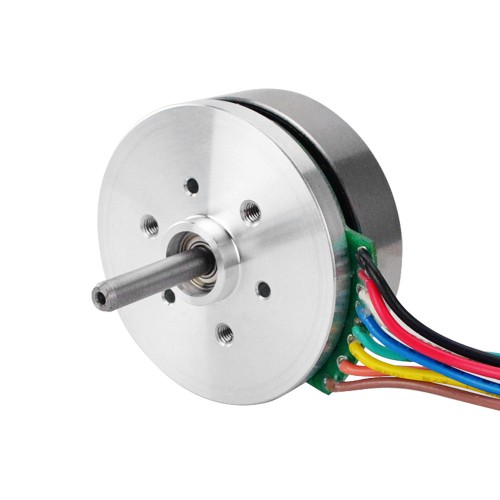

「写真の由来：2個 Φ22.4mm 12V/24V BLDC モーターブラシレス dc モーター TEC2430 4500RPM 3W 0.05kg.cm 軸径 2mm」

2. 効率と信頼性:

- ブラシ付きモーター: ブラシが摩耗することで効率が低下し、ノイズや振動が発生する可能性があります。また、ブラシの消耗によるメンテナンスが必要です。

- BLDCモーター: BLDCモーターはブラシレスであるため、効率が高く、ノイズや振動が少ないです。信頼性が高く、長寿命でメンテナンスが少ないのが特徴です。

3. 制御と精度:

- ブラシ付きモーター: ブラシ付きモーターは単純な構造で制御が比較的容易ですが、精度や速度制御が限られています。

- BLDCモーター: BLDCモーターはエレクトロニックコントローラーによる高度な制御が可能であり、高い精度や速度制御が実現できます。

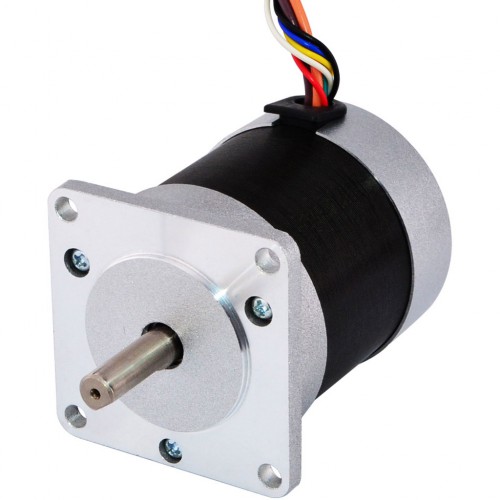

「写真の由来：36V 4000RPM 0.33Nm 138W 5.0A Ф57x89mm ブラシレスDCモータ（BLDC）」

4. 適用分野:

- ブラシ付きモーター: コストが低く、一般的な用途に広く使用されています。家庭用電化製品や小型機器によく見られます。

- BLDCモーター: 高効率や高性能が求められる産業用機器、自動車、ロボット、医療機器などの分野で広く使用されています。

BLDCモーターとブラシ付きモーターの主な違いは、ブラシの有無による構造と動作原理、効率と信頼性、制御と精度、そして適用分野にあります。選択する際には、用途や要求される性能に合わせて適切なモーターを選定することが重要です。

PR

中空ステッピングモータの配線・取り付け方法と注意点

中空ステッピングモータは、一般的なステッピングモータとは異なり、中空部分があり軸を通すことができるモーターです。以下に、中空ステッピングモータの配線・取り付け方法と注意点を説明します。

中空ステッピングモータの配線・取り付け方法:

1. 配線方法:

- 中空ステッピングモータの配線は、一般的なステッピングモータと同様に、各相の配線を正しく接続する必要があります。通常、4線または6線の配線が使用されます。専用のドライバーを使用して、ステッピングモータを正しく駆動します。

「写真の由来：Nema 11 中空シャフトステッピングモーターバイポーラ双轴 7.5Ncm (10.6oz.in) 1.0A 28x28x44mm」

2. 取り付け方法:

- 中空ステッピングモータの取り付けには、適切な取り付け方法が重要です。軸に対して垂直でしっかりと取り付けることが必要です。また、適切な取り付け位置と方向を確認し、固定するためのボルトやナットを使用します。

3. 中空部の利用:

- 中空ステッピングモータの特徴である中空部分を活用する場合、軸や配線を通す際に注意が必要です。適切な配線ルートを確保し、軸をスムーズに通すための空間を確保することが重要です。

4. 熱対策:

- 長時間の連続運転や高負荷での使用時には、モーターから発生する熱による影響を考慮する必要があります。十分な空間や冷却設備を確保し、過熱を防ぐための対策を講じます。

「写真の由来：Nema 23 中空シャフトステッピングモーターバイポーラ双轴 0.78 Nm(110.5oz.in) 2.0A 57x57x45mm」

注意点:

1. 配線の確認:

- 配線を行う際には、各相の配線を正しく接続し、極性の誤りや短絡を避けるように注意してください。

2. 軸の取り付け:

- 軸を取り付ける際には、適切な方向と位置に取り付けることで、正確な動作を保証します。

3. 過負荷の防止:

- 適切な電流制御や適正な負荷条件で使用することで、モーターの過負荷や熱暴走を防止します。

4. 定期的な点検:

- モーターの定期的な点検とメンテナンスを行い、異常や損傷を早期に発見し、適切な対処を行います。

中空ステッピングモータの配線と取り付けは、正確で注意深い作業が必要です。適切な取り付けと管理を行うことで、安定した動作と長寿命を確保できます。

加工精度を左右するスピンドルモーターの選定と設定のポイント

加工精度を左右するスピンドルモーターの選定と設定にはいくつか重要なポイントがあります。スピンドルモーターは、工作機械において加工品質や効率に大きな影響を与える要素の一つです。以下に、スピンドルモーターの選定と設定のポイントを説明します。

スピンドルモーターの選定と設定のポイント:

選定ポイント:

1. 回転数とトルクのバランス:

- スピンドルモーターの回転数とトルクは、加工材料や作業内容によって適切にバランスを取る必要があります。適切な回転数とトルクを選定することで、加工精度と効率を向上させることができます。

「写真の由来：CNCスクエアスピンドルモータ空冷 380V 1.5KW 18000RPM 300Hz ER20コレット」

2. 精密度と安定性:

- 加工精度を高めるためには、スピンドルモーターの精密度と安定性が重要です。高い精密度と安定性を持つモーターを選定することで、精密な加工作業を実現します。

3. 冷却システム:

- スピンドルモーターの冷却システムは重要です。過熱を防ぐために適切な冷却システムを持つモーターを選定し、適切な温度管理を行います。

4. 耐久性とメンテナンス:

- 耐久性が高くメンテナンスが容易なスピンドルモーターを選定することで、長期間にわたる安定した運転が可能となり、加工精度を維持できます。

「写真の由来：CNC空冷スピンドルモーター220V 2.2KW 8A 24000RPM 400Hz ER20コレット CNCインバータ(VFD)モーター」

設定ポイント:

1. トルク制御:

- スピンドルモーターのトルク制御を適切に設定することで、加工時の負荷変動に対応し、安定した加工精度を確保します。

2. スピード設定:

- 適切な回転数を設定することで、加工速度や切削条件を最適化し、加工精度を向上させます。

3. 振動対策:

- スピンドルモーターの振動を最小限に抑えるために、適切な振動対策を施し、加工品質の向上を図ります。

4. 定期的な点検とメンテナンス:

- スピンドルモーターの定期的な点検とメンテナンスを行い、部品の摩耗や故障を予防し、安定した加工精度を維持します。

スピンドルモーターの選定と設定は、加工精度や効率に直接影響を与える重要な要素です。適切な選定と設定を行うことで、高品質な加工作業を実現し、生産性を向上させることができます。

中空軸ステッピングモーターのメリット・デメリットまとめ

中空軸ステッピングモーターは、一般的なステッピングモーターとは異なり、軸の中心が空洞になっている特殊な形態のモーターです。以下に中空軸ステッピングモーターのメリットとデメリットをまとめてみます。

メリット:

1. 中空構造の利点:

- 中空軸設計により、軸を通すことができるため、光ファイバーやケーブルなどを通す際に便利です。例えば、回転する部分の周囲にセンサーやツールを取り付けたり、伝動部品を通したりする際に有用です。

「写真の由来：Nema 14 中空シャフトステッピングモーターバイポーラ双轴 16Ncm (22.66oz.in) 1.25A 35x35x35mm」

2. スペース効率:

- 中空構造により、設置スペースを効率的に利用できます。特に制約のある環境やコンパクトな機器に組み込む際に有利です。

3. 振動やノイズの低減:

- 中空構造は慣性モーメントが小さいため、振動やノイズを低減する効果があります。特に高速や高精度な動作を要求される場面で有益です。

4. 熱効率の向上:

- 中空構造により、熱がより効率的に放熱されるため、過熱しにくい特性があります。

「写真の由来：Nema 23 中空シャフトステッピングモーターバイポーラ双轴 1.45 Nm(205.38oz.in) 2.0A 57x57x65mm」

デメリット:

1. 構造の複雑さ:

- 中空軸設計は一般的なステッピングモーターよりも複雑な構造を持つため、製造コストが高くなる傾向があります。

2. 剛性の低下:

- 中空構造は一般的な構造よりも剛性が低い場合があり、高負荷や高トルクを要求される場面で制約が生じる可能性があります。

3. 取り付けの課題:

- 中空軸設計は一般的な軸とは異なるため、取り付けや取り扱いに特別な工夫が必要となることがあります。

中空軸ステッピングモーターは特定の応用において有益な特性を持っていますが、その構造や特性を理解し、適切な環境下で活用することが重要です。

用途別に選ぶ！中空ステッピングモータの選定ポイント

中空ステッピングモータは、その中空構造によってケーブルやチューブの通過、回転部品の取り付けなどが可能であり、さまざまな用途に適しています。以下に、用途別に中空ステッピングモータを選定する際のポイントをいくつか紹介します：

中空ステッピングモータの選定ポイント：

1. ロボットアームや回転台用途:

- 中空ステッピングモータは、ロボットアームや回転台などの機器で使用される場合、中心部にケーブルやチューブを通す必要があるため、適切な中空径と回転精度が重要です。

「写真の由来：Nema 11 中空シャフトステッピングモーターバイポーラ双轴 7.5Ncm (10.6oz.in) 1.0A 28x28x44mm」

2. 医療機器用途:

- 医療機器においては、中空ステッピングモータを使用することで、手術用具や診断機器の回転や移動を制御することができます。安定した動作と精密な制御が求められます。

3. 自動化装置用途:

- 自動化装置においては、中空ステッピングモータを使用して、部品の搬送や組立作業などの回転運動を制御します。高い回転精度や信頼性が必要です。

「写真の由来：Nema 23 中空シャフトステッピングモーターバイポーラ双轴 0.78 Nm(110.5oz.in) 2.0A 57x57x45mm」

4. 航空宇宙産業用途:

- 航空宇宙産業では、中空ステッピングモータを使用して、アンテナの方向調整やセンサーの回転などに活用されます。軽量で耐久性があり、高い性能が求められます。

5. 半導体製造装置用途:

- 半導体製造装置においては、中空ステッピングモータを使用して、プローブカードの位置調整やウェハの回転などを制御します。高い精度と信頼性が重要です。

6. 過負荷保護機能:

- 中空ステッピングモータを選定する際には、過負荷時の保護機能やオーバーヒート保護機能など、安全性に配慮した設計が望まれます。

適切な中空ステッピングモータを選定するためには、用途に応じた中空径や回転精度、信頼性などの要件を検討し、メーカーや販売業者との相談も重要です。正確な選定と適切な運用により、効率的かつ安定したシステム動作を実現することが可能です。
