用途別に選ぶ！中空ステッピングモータの選定ポイント

中空ステッピングモータは、その中空構造によってケーブルやチューブの通過、回転部品の取り付けなどが可能であり、さまざまな用途に適しています。以下に、用途別に中空ステッピングモータを選定する際のポイントをいくつか紹介します：

中空ステッピングモータの選定ポイント：

1. ロボットアームや回転台用途:

- 中空ステッピングモータは、ロボットアームや回転台などの機器で使用される場合、中心部にケーブルやチューブを通す必要があるため、適切な中空径と回転精度が重要です。

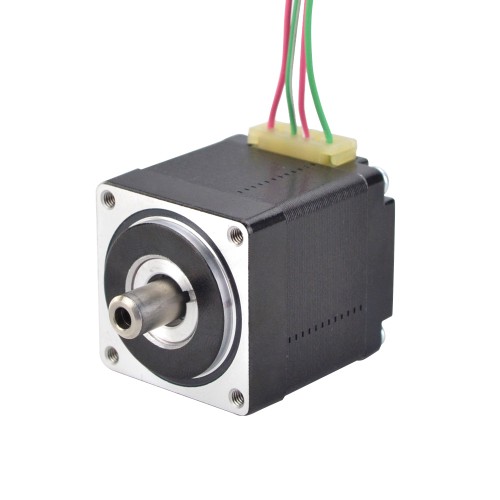

「写真の由来：Nema 11 中空シャフトステッピングモーターバイポーラ双轴 7.5Ncm (10.6oz.in) 1.0A 28x28x44mm」

2. 医療機器用途:

- 医療機器においては、中空ステッピングモータを使用することで、手術用具や診断機器の回転や移動を制御することができます。安定した動作と精密な制御が求められます。

3. 自動化装置用途:

- 自動化装置においては、中空ステッピングモータを使用して、部品の搬送や組立作業などの回転運動を制御します。高い回転精度や信頼性が必要です。

「写真の由来：Nema 23 中空シャフトステッピングモーターバイポーラ双轴 0.78 Nm(110.5oz.in) 2.0A 57x57x45mm」

4. 航空宇宙産業用途:

- 航空宇宙産業では、中空ステッピングモータを使用して、アンテナの方向調整やセンサーの回転などに活用されます。軽量で耐久性があり、高い性能が求められます。

5. 半導体製造装置用途:

- 半導体製造装置においては、中空ステッピングモータを使用して、プローブカードの位置調整やウェハの回転などを制御します。高い精度と信頼性が重要です。

6. 過負荷保護機能:

- 中空ステッピングモータを選定する際には、過負荷時の保護機能やオーバーヒート保護機能など、安全性に配慮した設計が望まれます。

適切な中空ステッピングモータを選定するためには、用途に応じた中空径や回転精度、信頼性などの要件を検討し、メーカーや販売業者との相談も重要です。正確な選定と適切な運用により、効率的かつ安定したシステム動作を実現することが可能です。

PR

cncインバーターの主な用途と活用事例

CNCインバーターは、工作機械やCNCマシンにおいてモーターの速度やトルクを制御するための装置です。以下に、CNCインバーターの主な用途と活用事例をいくつか紹介します：

主な用途：

1. スピンドル制御:

- CNCインバーターは、工作機械のスピンドルモーターを制御するために使用されます。スピンドルの回転数や逆転、逆転時のブレーキングなどを調整します。

2. 軸制御:

- CNCインバーターは、CNCマシンの各軸のモーターを制御して、位置や速度を調整します。これにより、工作物の加工や彫刻の精度を高めることができます。

「写真の由来：BD600シリーズ VFD可変周波数ドライブインバーター BD600-3R7G-2 5HP 3.7KW 15A 三相 220V」

3. 加速・減速制御:

- モーターのスタートやストップ、加速や減速をスムーズに制御することができます。これは、加工の品質や効率に影響を与えます。

4. トルク制御:

- CNCインバーターは、モーターのトルクを制御して、必要な力を提供します。特に切削や加工作業中に一定のトルクを維持することが重要です。

「写真の由来：H100シリーズ VFD可変周波数ドライブインバーター H100T20037BX0 5HP 3.7KW 15.2A 単相/三相 220V」

活用事例：

1. 金属加工:

- CNCインバーターは、金属加工機械やCNCフライス盤で金属の切削や加工を行う際に使用されます。適切な速度やトルク制御が必要な金属加工において重要な役割を果たします。

2. 木工加工:

- CNCインバーターは、木工機械や木材CNCルーターで木材の切削や彫刻を行う際にも活用されます。木材の特性に合わせてモーターを制御し、高品質な木工製品を生産します。

3. プラスチック加工:

- プラスチック加工機械においても、CNCインバーターがプラスチックの切削や成形に使用されます。適切な速度とトルク制御により、高精度なプラスチック製品を製造します。

4. 3Dプリンティング:

- CNCインバーターは、3Dプリンターのモーター制御にも使用されます。複雑な造形物を作成する際に、正確な速度制御が求められるため、CNCインバーターが重要な役割を果たします。

CNCインバーターは、工作機械やCNCマシンにおいてモーターの制御を行う重要な装置であり、さまざまな産業分野で精密な加工や生産プロセスの効率化に使用されています。

ユニポーラステッピングモータ特性と電流制御の基礎

ユニポーラステッピングモータは、ステッピングモータの一種で、1つのコイルを使用して駆動されるモーターです。以下に、ユニポーラステッピングモータの特性と電流制御の基礎について説明します：

ユニポーラステッピングモータの特性：

1. 単純な駆動方式: ユニポーラステッピングモータは、各相に1つのコイルを持つため、配線が比較的簡単です。各コイルは中心タップ（ミッドタップ）を持ち、コイルの中心から分岐しているため、駆動制御が容易です。

「写真の由来：デュアルシャフト Nema 17 ユニポーラ 0.9°16Ncm (22.7oz.in) 0.3A 12V 42x34mm 6 ワイヤー」

2. 低効率: ユニポーラステッピングモータは、バイポーラステッピングモータに比べて効率が低い傾向があります。これは、コイルの一部が常に電気的に接続されているため、エネルギーの一部が損失として放出されるからです。

3. 単純な回路制御: ユニポーラステッピングモータは、単純な回路制御で駆動することができます。進行方向やステップ数を制御するために、適切なパルス列を送ることで動作を制御します。

「写真の由来：Nema 17 ユニポーラステッピングモーター 1.8°26Ncm (37oz.in) 0.4A 12V 42x42x39mm 6 ワイヤー」

電流制御の基礎：

1. フェーズ電流制御: ユニポーラステッピングモータの駆動において、各コイルの電流を制御することが重要です。適切な電流制御を行うことで、モーターのトルクや速度を最適化することができます。

2. PWM制御: パルス幅変調（PWM）制御を使用して、ユニポーラステッピングモータの電流を調整することが一般的です。PWM信号を使用して、各コイルへの電流を正確に制御し、モーターの動作を最適化します。

3. 電流制限: ユニポーラステッピングモータの駆動中に電流を制限することで、過熱や過負荷を防ぎ、モーターの安定性を確保します。電流制御を適切に行うことで、モーターの効率を向上させることができます。

ユニポーラステッピングモータの特性を理解し、電流制御の基礎を把握することで、モーターの効率的な駆動や安定した動作を実現することができます。適切な電流制御を行うことで、モーターの性能を最大限に引き出すことができます。

小型ロボットでのPM型ステッピングモータの制御事例

小型ロボットにおいてPM型ステッピングモータを用いた制御事例は、ロボットの動作や位置制御において重要な役割を果たします。以下に、小型ロボットでのPM型ステッピングモータの制御事例の一般的な手法や応用例を紹介します：

1. 位置制御:

- PM型ステッピングモータは、一定のステップ角で回転する特性があります。この特性を活かして、ロボットの関節や軸の位置制御に使用されます。ステップパルスを送信することで、モーターを正確に指定された位置まで駆動することができます。

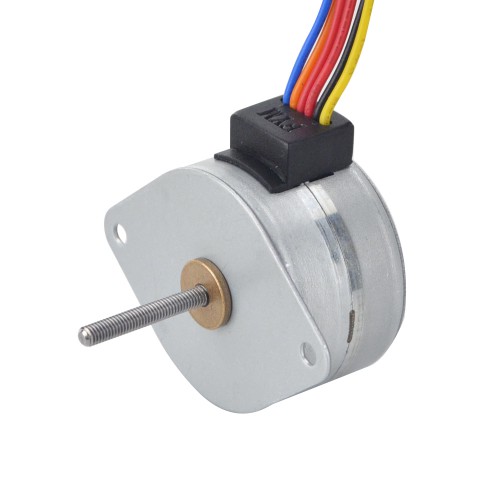

「写真の由来：Φ42x16.5mm PM型リニアステッピングモータエクスターナル 0.4A ねじリード0.5mm/0.0197" 長さ21mm」

2. 速度制御:

- ステッピングモータの回転速度は、パルスの周波数やパルス列の間隔を調整することで制御されます。ロボットの移動速度や動作速度を調整するために、ステッピングモータの回転速度を制御することが重要です。

3. トルク制御:

- PM型ステッピングモータは一定のトルクを提供する特性があります。モーターのトルクを制御することで、ロボットが負荷に応じて適切に動作することができます。

「写真の由来：Φ35x35.2mm PM型ステッピングモーターギヤ比30:1 平行軸ギアボックス付」

4. リニアモーション制御:

- PM型ステッピングモータをボールねじやリニアステージと組み合わせることで、小型ロボットのリニアモーションを制御することができます。これにより、ロボットの移動範囲や精度を向上させることが可能です。

5. センサーとの連携:

- ステッピングモータの制御には、位置センサーやエンコーダーなどのフィードバックデバイスを組み合わせることが一般的です。これにより、ロボットの位置や動作状態をリアルタイムで把握し、制御を最適化することが可能です。

PM型ステッピングモータは、小型ロボットにおいて精密な位置制御や動作制御を実現するための重要な要素となります。適切な制御アルゴリズムやモーションプランニングを組み合わせることで、小型ロボットの性能や機能を向上させることができます。

中空軸ステッピングモーターの取り付け方法と設計ポイント

中空軸ステッピングモーターの取り付け方法と設計ポイントについて説明します。

中空軸ステッピングモーターの取り付け方法：

1. 取り付け準備:

- 取り付ける前に、ステッピングモーターの取扱説明書を確認し、適切な取り扱いと取り付け手順を理解します。必要に応じて、適切な工具や取り付けに必要な部品を用意します。

2. 中空軸の位置確認:

- 中空軸ステッピングモーターの中心部に通る空洞（中空軸）を確認し、取り付け対象となる軸や部品がこの中空軸に適切に配置できることを確認します。

「写真の由来：Nema 14 中空シャフトステッピングモーターバイポーラ双轴 16Ncm (22.66oz.in) 1.25A 35x35x35mm」

3. 取り付け方法:

- 中空軸ステッピングモーターを取り付ける際には、ボルトや固定具を使用して適切に固定します。中空軸が通るため、取り付ける軸や部品がステッピングモーターの中心軸と一致していることを確認します。

4. 配線:

- ステッピングモーターの配線を適切に行い、ドライバーとの接続を確実にします。正しい配線を行うことで、ステッピングモーターを正常に動作させることができます。

「写真の由来：Nema 23 中空シャフトステッピングモーターバイポーラ双轴 0.78 Nm(110.5oz.in) 2.0A 57x57x45mm」

中空軸ステッピングモーターの設計ポイント：

1. 空洞の直径と寸法:

- 中空軸の直径や寸法は、取り付ける軸や部品のサイズに合わせて選定する必要があります。中空軸のサイズが適切であることを確認し、取り付ける部品がスムーズに通るように設計します。

2. 負荷やトルクの考慮:

- 中空軸ステッピングモーターにかかる負荷や必要なトルクに応じて、適切なステッピングモーターを選定します。負荷やトルクが適切に設計されていることを確認し、モーターの性能を最大限に引き出します。

3. 冷却対策:

- 長時間の運転や高負荷時には、中空軸ステッピングモーターの冷却対策を考慮します。過熱を防ぐために、適切な冷却方法や空間を設計に取り入れます。

4. 周囲環境への適合性:

- 中空軸ステッピングモーターの設計においては、周囲環境や使用条件に適した耐久性や防塵性、防水性などを考慮します。過酷な環境下での使用に備えて、適切な設計を行います。

中空軸ステッピングモーターの取り付け方法と設計ポイントを適切に考慮することで、効果的な運用や信頼性の高い動作を実現することができます。
