ステッピングモータドライバの駆動方式

ステッピングモータドライバは、ステッピングモータを制御するための電子回路です。ステッピングモータは、電気パルスを送ることで一定角度ごとに回転する特性を持っています。ステッピングモータドライバは、これらの電気パルスを生成し、モータを正確に制御する役割を果たします。以下に、一般的なステッピングモータドライバの駆動方式をいくつか説明します。

フルステップ駆動（Full Step Drive）: フルステップ駆動は、ステッピングモータの一回転を完全なステップ数で区切り、全てのステップ位置で電流を流す方式です。通常、ステッピングモータは200または400ステップ/回転のモータが一般的です。フルステップ駆動では、1ステップごとにモータに電流を流すため、モータのトルクは比較的高くなりますが、微細な位置制御は難しい場合があります。

「写真の由来：NEMA 17,23,24集積式ステッピングモータ用ドライバ1.5-4A 12-40VDC」

ハーフステップ駆動（Half Step Drive）: ハーフステップ駆動は、フルステップ駆動とステップの中間位置にも電流を流す方式です。つまり、フルステップ駆動の位置と位置の間にも、モータに電流を供給します。これにより、ステップ数を倍増させることができ、より細かな位置制御が可能になります。ただし、ハーフステップ駆動ではトルクがフルステップ駆動よりも低下する場合があります。

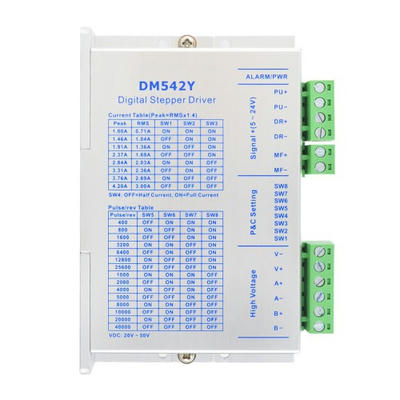

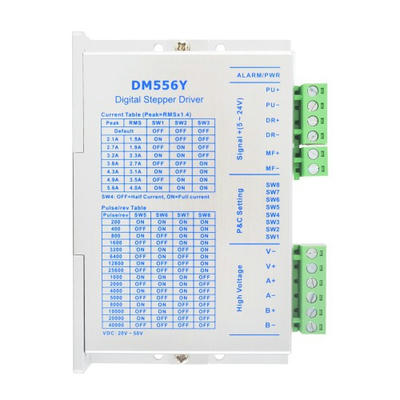

「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」

マイクロステップ駆動（Microstep Drive）: マイクロステップ駆動は、最も細かな位置制御を実現するための方式です。ハーフステップ駆動よりもさらに細かなステップ数を設定し、その間に微小な電流を流すことで、モータの回転角度をより滑らかに制御します。マイクロステップ駆動では、数十または数百のマイクロステップを使って一回転を区切ることができます。ただし、マイクロステップ駆動ではトルクが低下するため、高いトルク要求がある場合には注意が必要です。

これらの駆動方式は、ステッピングモータドライバの設定や制御信号のパターンによって実現されます。適切な駆動方式の選択は、目的や応用に応じて考慮される必要があります。

PR

ブラシレスDCモータとブラシ付きDCモータの違い

ブラシレスDCモータ（Brushless DC Motor）とブラシ付きDCモータ（Brushed DC Motor）は、両方とも直流電力を動力として使用するモーターですが、いくつかの重要な違いがあります。以下に、両者の主な違いを説明します：

構造: ブラシレスDCモータは、内部に永久磁石があり、外部には巻線が配置された固定子（ステータ）と、内部にコイルがあり、外部にはブラシと集電子（コミュテータ）が配置された回転子（ロータ）から構成されています。一方、ブラシ付きDCモータは、内部に巻線があり、外部にはブラシと集電子が配置された回転子と、内部に永久磁石があり、外部にはコイルが配置された固定子から構成されています。

「写真の由来：36V 4300RPM 0.22Nm 99W 4.2A Ф57x69mm ブラシレスDCモータ（BLDC）」

ブラシの有無: ブラシレスDCモータは、回転子にブラシがないため、スリップリング（コミュテータ）やブラシの摩擦や摩耗の問題がありません。一方、ブラシ付きDCモータは、回転子にブラシがあり、ブラシと集電子の接触によって電力を供給します。

故障とメンテナンス: ブラシレスDCモータは、ブラシの摩耗がないため、メンテナンスが比較的簡単で、長寿命で信頼性が高いとされています。一方、ブラシ付きDCモータは、ブラシの摩耗や交換の必要性があり、定期的なメンテナンスが必要です。

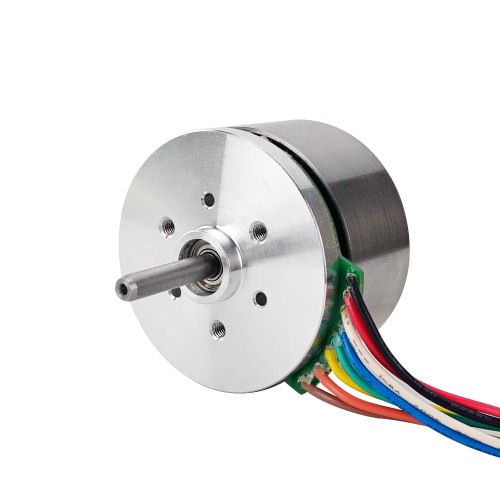

「写真の由来：Ф43.2x27mm アウターロータ型ブラシレスDCモータ 24V 4850RPM 0.13Nm 70W 3.6A」

効率: ブラシレスDCモータは、ブラシの摩擦やブラシと集電子の接触損失がないため、一般的に効率が高くなります。一方、ブラシ付きDCモータは、ブラシと集電子の接触によるエネルギー損失があり、効率がやや低くなる場合があります。

制御: ブラシレスDCモータは、電子制御によって回転子の位置を検出し、効率的な制御を行うことができます。一方、ブラシ付きDCモータは、ブラシと集電子による機械的なコミュテーションによって制御されるため、制御の精度や応答性がやや劣る場合があります。

これらは、ブラシレスDCモータとブラシ付きDCモータの一般的な違いです。ブラシレスDCモータは、高効率、高信頼性、低メンテナンスの特徴を持ち、さまざまな産業や応用分野で広く使用されています。一方、ブラシ付きDCモータは、比較的低コストであり、制御の要件が厳しくない一部の応用において依然として使用されています。

ブラシレスDCモータの応用について

ブラシレスDC（BLDC）モータは、直流電源を使用して回転運動を生成するモータです。その特徴的な構造と制御方法により、さまざまな応用に利用されています。以下にいくつかの代表的なブラシレスDCモータの応用例を挙げます：

自動車産業: ブラシレスDCモータは、電気自動車（EV）やハイブリッド車（HEV）などの電動車両に広く使用されています。モータは駆動輪に取り付けられ、高効率かつ低騒音で動力を提供します。また、レジェネラティブブレーキングなどの機能も備えており、エネルギー回生にも貢献します。

「写真の由来：24V 4000RPM 0.125Nm 52.5W 3.4A 42x42x60mm ブラシレスDCモータ（BLDC）」

家電製品: ブラシレスDCモータは、家庭用電化製品にも広く使用されています。例えば、冷蔵庫や洗濯機のコンプレッサーや送風機、掃除機のモータなどに利用されています。ブラシレスモータの高効率と信頼性は、省エネルギーと長寿命を実現するのに役立ちます。

医療機器: ブラシレスDCモータは、医療機器のさまざまな応用にも使用されます。例えば、手術用の高速ドリルや骨切りノコギリ、人工呼吸器のポンプなどに利用されています。モータの高い制御性とパワフルな出力は、精密かつ効率的な操作を可能にします。

工業用機械: 工業用機械においても、ブラシレスDCモータは幅広く使用されています。例えば、ロボットアーム、CNCマシン、コンベヤシステムなどの駆動に利用されます。高いトルク密度と高い応答性は、精密な制御と高速動作を実現します。

「写真の由来：Ф61.2x34mm アウターロータ型ブラシレスDCモータ 24V 3740RPM 0.284Nm 100W 5.3A」

航空宇宙産業: ブラシレスDCモータは、航空機や宇宙機の制御系にも使用されています。例えば、サーボアクチュエータや舵面制御モータ、姿勢制御システムなどに利用されます。軽量性と高効率性は、航空宇宙機の性能向上に寄与します。

これらは一部の代表的な応用例ですが、ブラシレスDCモータは他にも多くの産業や分野で使用されています。その利点である高効率性、高い制御性、長寿命性などが、幅広い応用ニーズに応えることができる要因となっています。

サーボモータとは？そのメリットとデメリットを解説！

サーボモータは、位置制御や速度制御を目的として使用される制御モータの一種です。一般的に、高精度な位置制御や速度制御が必要な機械や装置に広く使用されています。以下に、サーボモータのメリットとデメリットを解説します。

メリット:

高い精度と制御性: サーボモータは、高い位置制御精度と速度制御精度を提供します。内部のフィードバックシステムによって、モータの現在位置や速度を検知し、制御することができます。そのため、正確な位置決めやスムーズな動作が可能です。

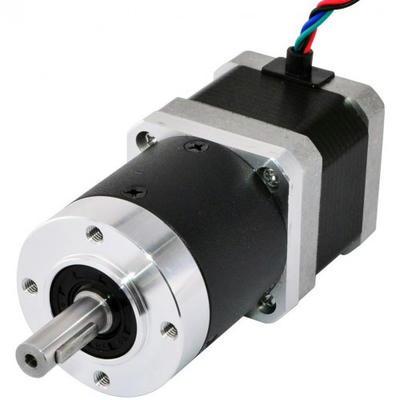

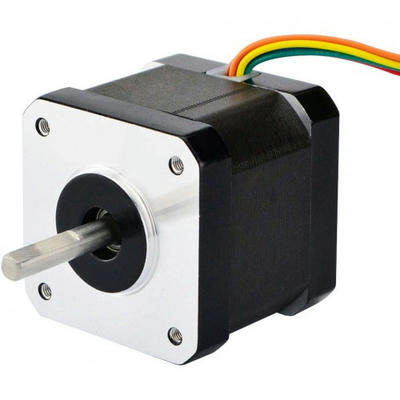

「写真の由来：Nema 16 バイポーラステッピングモーター 0.9°11Ncm (15.6oz.in) 1.2A 3.6V 39x39x22mm 4 ワイヤー」

高いトルクと応答性: サーボモータは、高いトルクを発生する能力があります。これにより、負荷の変動に対しても迅速に応答し、安定した動作を維持することができます。また、急速な加速や減速にも対応できるため、ダイナミックな動作が求められる場面で優れた性能を発揮します。

柔軟な制御オプション: サーボモータは、多様な制御オプションを提供します。位置制御や速度制御の他にも、トルク制御や加速度制御など、さまざまな制御モードを選択することができます。これにより、特定のアプリケーションに最適な制御を実現できます。

デメリット:

高コスト: サーボモータは、高度な制御機能や高い性能を備えているため、一般的に他のモータに比べて高価です。特に、高精度や高出力が必要な場合には、より高価なモデルが必要となることがあります。

「写真の由来：CNC空冷スピンドルモーター220V 2.2KW 8A 24000RPM 400Hz ER20コレット CNCインバータ(VFD)モーター」

複雑な設定と制御: サーボモータは、正確な制御を実現するために適切な設定が必要です。モータのパラメータや制御パラメータを適切に設定するためには、専門的な知識や経験が必要です。また、複数の軸やモータを連携させる場合には、さらに複雑な制御設定が必要となることがあります。

高電力要求: サーボモータは、高いトルクや応答性を実現するために、比較的高い電力を必要とします。そのため、適切な電源供給や制御回路の設計が必要です。また、高電力を扱うための適切な冷却や保護対策も重要です。

サーボモータは、高精度な制御や応答性が求められる様々な産業や分野で広く使用されています。その優れた性能と柔軟性により、精密な動作や高効率な運転を実現することができます。ただし、適切な設定と制御、高電力要求の面で注意が必要です。

ブレーキ付きステッピングモータの特徴

ブレーキ付きステッピングモータの特徴について説明します。

ブレーキ機能:

ブレーキ付きステッピングモータには、モーターの回転を停止させるためのブレーキ機能が組み込まれています。このブレーキは、モーターの停止位置を確実に保持するために使用されます。モーターが停止すると、ブレーキが自動的に作動し、モーターの軸が固定されます。

高い保持トルク:

ブレーキ付きステッピングモータは、ブレーキが作動している状態でも高い保持トルクを提供します。これにより、モーターが停止した状態でも負荷を保持することができます。特に、垂直方向での負荷保持や位置決めが重要なアプリケーションに適しています。

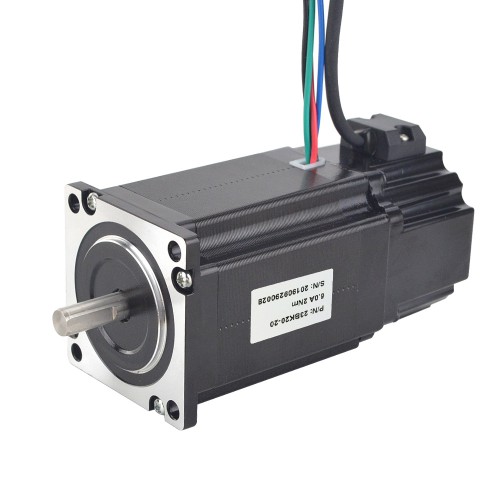

「写真の由来：Nema 23 ステッピングモーター Pシリーズ 2Nm/283.28oz.in 電磁ブレーキ付」

高い位置精度:

ステッピングモータは、正確な位置制御が可能な特徴を持っています。ブレーキ付きステッピングモータは、ブレーキの効果により、停止位置の精度が高まります。この高い位置精度は、位置決めやインデックス運動が必要なシステムにおいて重要です。

ダイレクトドライブ:

ブレーキ付きステッピングモータは、直接ドライブ方式で動作します。つまり、ギアやベルトなどの伝達機構を介さずに負荷を直接駆動します。これにより、トルクの損失やバックラッシュが少なく、高い応答性と効率性を実現します。

「写真の由来：Nema 17 ステッピングモーター Pシリーズ 0.65Nm(92oz.in) ブレーキ付摩擦トルク0.25Nm(35.4oz.in)」

シンプルな制御:

ステッピングモータは、パルス信号によって制御されるシンプルなシステムです。ブレーキ付きステッピングモータも同様であり、制御回路やドライバーによって正確な位置制御が可能です。制御が容易であり、高い可搬性と互換性を提供します。

ブレーキ付きステッピングモータは、位置制御や停止位置の確実性が重要なアプリケーションに適しています。例えば、ロボットの関節部や自動機械の位置決め、CNCマシンの軸制御などに利用されます。
