スイッチング電源の配線方法について

スイッチング電源の配線方法にはいくつかの基本的な手順があります。以下に一般的なスイッチング電源の配線方法を説明しますが、具体的な製品の仕様書やマニュアルに従うことをおすすめします。

注意: 電源の配線は電気の知識と安全対策が必要です。電源を扱う際は、電源を切り、安全な環境で作業し、必要な場合は専門家に相談してください。

AC入力側の配線:

電源コードを使用して、AC電源の供給元からスイッチング電源のAC入力端子に接続します。電源コードの一方の端子は電源のL（ライン）側に、もう一方の端子は電源のN（ニュートラル）側に接続します。

電源の地（GND）端子には、アース線（グランド線）を接続します。アース線は電源の安全性を確保するために重要です。

DC出力側の配線:

スイッチング電源のDC出力端子に、電源を利用する機器や回路の正極（＋）と負極（－）に接続します。正極と負極を逆に接続しないように注意してください。

「写真の由来：LRS-200-36 MEANWELL 200W 36VDC 5.9A 115/230VAC 密閉型スイッチング電源/ CNC 電源」

保護回路の配線:

スイッチング電源には、過電流保護や過熱保護などの保護回路が搭載されている場合があります。これらの保護回路に関連する配線が必要な場合は、製品の仕様書やマニュアルに従って接続してください。

「写真の由来：SE-450-24 MEAN WELL 451.2W 18.8A 24V スイッチング電源/ CNC 電源」

スイッチング電源の制御:

スイッチング電源には、電源のON/OFFを制御するための制御信号が必要な場合があります。制御信号が必要な場合は、指定されたタイミングや方法でスイッチング電源の制御端子に信号を供給します。

スイッチング電源の配線は、安全性と信号の正確な接続を確保するために慎重に行う必要があります。必要に応じて、製品の仕様書やマニュアルを参照し、製品のメーカーや専門家のアドバイスを仰ぐことも重要です。

PR

スピンドルモーターの応用分野

スピンドルモーターは、回転軸を備えたモーターであり、高速回転や高精度な制御が可能な特性を持っています。以下に、スピンドルモーターの主な応用分野のいくつかを挙げます。

CNCマシン: スピンドルモーターは、コンピュータ数値制御（CNC）マシンに広く使用されています。CNCフライス盤や旋盤などの工作機械において、スピンドルモーターは高速で正確な回転を提供し、切削工具やワークピースの回転を制御します。

「写真の由来：CNC空冷スピンドルモーター110V 2.2KW 24000RPM 400Hz ER20コレット CNCインバータ(VFD)モーター」

ディスクドライブ: スピンドルモーターは、ハードディスクドライブや光ディスクドライブ（CD、DVD、Blu-ray）などのディスクメディアの回転を制御するために使用されます。ディスクの高速回転が求められるため、高い回転速度と安定性が必要です。

プリンター: スピンドルモーターは、印刷ヘッドや紙送りローラーの駆動に使用されるプリンターに応用されます。高速で正確な紙送りや印刷位置の制御が必要なため、スピンドルモーターの高速応答性と精度が重要です。

「写真の由来：CNCスクエアスピンドルモータ空冷 380V 2.2KW 18000RPM 300Hz ER25コレット」

精密機器: スピンドルモーターは、精密機器や光学機器などの回転部品の駆動に使用されます。例えば、顕微鏡やセンサーの回転ステージ、レーザスキャナーなどがあります。高速かつ定確な回転制御が要求される場合があります。

航空宇宙および自動車産業: スピンドルモーターは、航空宇宙や自動車産業においても使用されます。例えば、ジェットエンジンのターボファンの回転駆動や、自動車のエンジンやターボチャージャーの駆動にも利用されます。

これらはスピンドルモーターの一部の応用分野ですが、実際にはさまざまな産業や用途で使用されています。スピンドルモーターは高速、高精度、高効率な回転制御を提供するため、要求される動作性能に合わせて適切なモーターが選択されます。

モータドライバの障害と解決策について

モータドライバの障害と解決策について説明します。

過熱:

・障害: 長時間の連続使用や高負荷により、モータドライバが過熱する場合があります。これは、モータドライバの性能低下や損傷を引き起こす可能性があります。

・解決策: 適切な冷却対策を実施する必要があります。モータドライバには冷却フィンやヒートシンクが備わっている場合がありますので、これらを適切に使用して熱の放散を促すことが重要です。また、十分な空気の流れを確保し、モータドライバが十分に通気できる環境を提供することも重要です。

「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」

電流過負荷:

・障害: モータドライバに設定された電流範囲を超える電流がかかると、モータドライバが破損する可能性があります。

・解決策: モータドライバの仕様に基づいて、推奨される電流範囲内で動作するように設定してください。適切なモータの選択や負荷の適正管理を行うことで、電流過負荷を防ぐことができます。

電源の問題:

・障害: 不安定な電源供給や電圧の低下は、モータドライバの正常な動作を妨げる可能性があります。

・解決策: 安定した電源供給を確保するために、適切な電源ユニットやバッテリーを使用してください。電源ケーブルやコネクタの接続を確認し、適切な電圧と電流が供給されていることを確認してください。

「写真の由来：Leadshine デジタルステッピングドライバ DM542 20-50VDC 0.5-4.2A (Nema 17、23、24ステップモーターに適合)」

過電圧や逆電圧:

・障害: 過電圧や逆電圧がモータドライバにかかると、内部回路が損傷する可能性があります。

・解決策: 過電圧保護回路や逆極性保護回路を備えたモータドライバを使用することで、過電圧や逆電圧からの保護を実現できます。これにより、モータドライバの安全性が向上します。

電磁干渉(EMI)の問題:

・障害: 周囲の電磁波やノイズにより、モータドライバの動作が不安定になる場合があります。

・解決策: モータドライバをEMIシールドされたエンクロージャに収納するか、EMIフィルタや適切なケーブル経路を使用して電磁干渉を最小限に抑えるようにします。

これらは一般的なモータドライバの障害と解決策の例です。具体的なモータドライバの仕様やメーカーの推奨事項に従い、問題解決に役立つ情報を提供してくれるでしょう。障害が発生した場合は、メーカーのサポートに連絡することも推奨します。

ユニポーラステッピングモータは制度を高める方法

ユニポーラステッピングモータの制度を向上させる方法には以下のようなものがあります：

マイクロステップ駆動: ユニポーラステッピングモータは通常、ステップ角が1.8度のステップモードで使用されます。しかし、マイクロステップ駆動を採用することで、ステップ角をより細かく分解することができます。これにより、モータの制度が向上し、滑らかな運動が実現されます。マイクロステップドライバや制御回路を使用して、ユニポーラステッピングモータをマイクロステップ駆動することができます。

「写真の由来：Nema 16 ユニポーラステッピングモーター 1.8°8Ncm (11.3oz.in) 0.5A 6.5V 39x39x20mm 6 ワイヤー」

高精度な位置検出: ユニポーラステッピングモータの制度を向上させるためには、高精度な位置検出システムを使用することが重要です。エンコーダやセンサを組み合わせて、モータの位置をリアルタイムで検出しフィードバックすることで、位置制御の精度を向上させることができます。

適切な電源と電流制御: ユニポーラステッピングモータの制度は、適切な電源と電流制御にも依存します。モータに十分な電力を供給し、電流制御回路を使用して正確な電流を流すことで、ステップモータのトルクや位置制御の安定性を向上させることができます。また、電流減衰機能を備えたドライバを使用することで、モータの制動や減速時の制御も改善できます。

「写真の由来：Nema 23 ユニポーラステッピングモータ 1.8°90Ncm (127.5oz.in) 1A 7.4V 57x57x56mm 6 ワイヤー」

機械的な調整と振動対策: ユニポーラステッピングモータは機械的な要素も影響を与えることがあります。モータの軸やギア機構の調整を適切に行い、機械的なバックラッシュや遊びを最小限に抑えることで、制度を向上させることができます。また、モータの振動を抑制するための適切な振動対策も重要です。

これらの方法を組み合わせることで、ユニポーラステッピングモータの制度を高めることができます。ただし、アプリケーションの要件や制約に合わせて最適な方法を選択することが重要です。また、モータの製造元や販売業者に相談し、適切な設定やアドバイスを受けることもおすすめです。

ステッピングモータドライバの駆動方式

ステッピングモータドライバは、ステッピングモータを制御するための電子回路です。ステッピングモータは、電気パルスを送ることで一定角度ごとに回転する特性を持っています。ステッピングモータドライバは、これらの電気パルスを生成し、モータを正確に制御する役割を果たします。以下に、一般的なステッピングモータドライバの駆動方式をいくつか説明します。

フルステップ駆動（Full Step Drive）: フルステップ駆動は、ステッピングモータの一回転を完全なステップ数で区切り、全てのステップ位置で電流を流す方式です。通常、ステッピングモータは200または400ステップ/回転のモータが一般的です。フルステップ駆動では、1ステップごとにモータに電流を流すため、モータのトルクは比較的高くなりますが、微細な位置制御は難しい場合があります。

「写真の由来：NEMA 17,23,24集積式ステッピングモータ用ドライバ1.5-4A 12-40VDC」

ハーフステップ駆動（Half Step Drive）: ハーフステップ駆動は、フルステップ駆動とステップの中間位置にも電流を流す方式です。つまり、フルステップ駆動の位置と位置の間にも、モータに電流を供給します。これにより、ステップ数を倍増させることができ、より細かな位置制御が可能になります。ただし、ハーフステップ駆動ではトルクがフルステップ駆動よりも低下する場合があります。

「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」

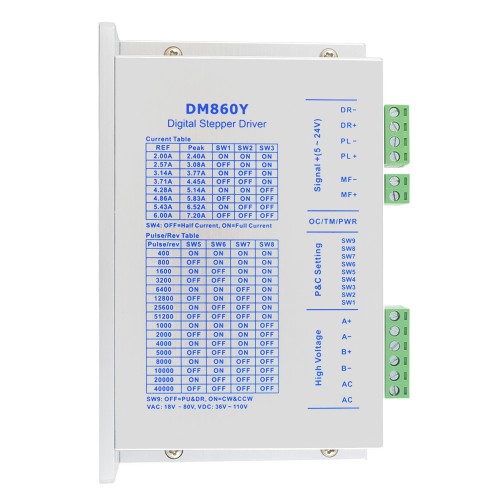

マイクロステップ駆動（Microstep Drive）: マイクロステップ駆動は、最も細かな位置制御を実現するための方式です。ハーフステップ駆動よりもさらに細かなステップ数を設定し、その間に微小な電流を流すことで、モータの回転角度をより滑らかに制御します。マイクロステップ駆動では、数十または数百のマイクロステップを使って一回転を区切ることができます。ただし、マイクロステップ駆動ではトルクが低下するため、高いトルク要求がある場合には注意が必要です。

これらの駆動方式は、ステッピングモータドライバの設定や制御信号のパターンによって実現されます。適切な駆動方式の選択は、目的や応用に応じて考慮される必要があります。
