PM型ステッピングモータの動的性能試験と評価

PM型ステッピングモータの動的性能を試験および評価するためには、以下のような手順を通じて行うことが一般的です：

1. 定格トルクおよび速度の試験:

- モーターを負荷に接続し、定格電圧および周波数を印加して定格トルクと速度を測定します。荷重を変えながら、トルクと速度の関係を評価します。

2. ステップ応答の試験:

- モーターにパルス信号を送り、ステップ応答を測定します。これにより、モーターがステップ信号にどれだけ迅速に応答するかを評価します。

「写真の由来：Φ35x22mm PM型リニアステッピングモータエクスターナル 0.2A ねじリード0.5mm/0.0197" 長さ21.5mm」

3. トルク定格電流の試験:

- モーターに負荷を加え、電流を徐々に増加させてトルク定格電流を測定します。これにより、モーターが発生できる最大トルクを評価します。

4. 位置決め精度の試験:

- モーターを特定の位置に移動させ、エンコーダーやセンサーを使用してその位置を測定します。目標位置と実際の位置の差を評価し、位置決めの精度を検証します。

「写真の由来：Φ42x23.5mm PM型ステッピングモーター 7.5度 68.6mN.m (9.717oz.in) 0.6A 4ワイヤー」

5. 加速度およびディセラレーションの試験:

- モーターに異なる加速度およびディセラレーションを与えて、動的な挙動を評価します。急激な加速や減速時の性能を確認し、安定性を評価します。

6. 熱試験:

- モーターを長時間運転し、過熱の有無や熱劣化を評価します。過熱が性能に与える影響を確認し、適切な冷却設計を検討します。

これらの試験を通じて、PM型ステッピングモータの動的性能や安定性を評価し、適切な用途や制御条件において最適な性能を発揮できるように調整することが重要です。また、製造元の指示や仕様書に従いながら試験を行うことが重要です。

リニアステッピングモータと駆動制御システムの統合方式

リニアステッピングモータとその駆動制御システムを統合する方法は、特定のアプリケーションや要件によって異なりますが、一般的に以下のような統合方式が一般的です：

1. ドライバーとの統合:

- リニアステッピングモータは、専用のドライバーを使用して効果的に制御されます。モータとドライバーを統合する際には、モータのステップ角や電流制御などを適切に設定する必要があります。適切なドライバーを選択し、モータとドライバーを正しく接続して統合します。

2. 制御システムとの通信:

- リニアステッピングモータの駆動制御システムは、通常、マイコンやPLCなどの制御システムと連携して動作します。統合方式として、制御システムとモータドライバーの間で通信プロトコル（例：Step/Dir、SPI、UARTなど）を使用して制御信号を送受信します。

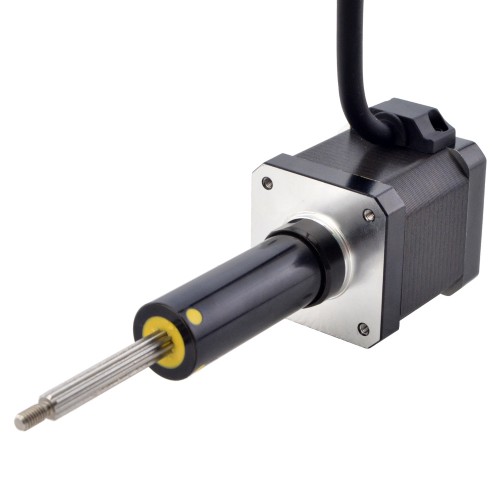

「写真の由来：NEMA 17 キャプティブリニアステッピングモータ 2.5A 17C19S2504RF5-051RS 0.5Nm ねじリード6.35mm(0.25") 長さ 50.8mm」

3. 位置フィードバックシステムの統合:

- リニアステッピングモータの位置決め精度を向上させるために、位置フィードバックシステム（例：エンコーダー）を統合することがあります。エンコーダーなどのフィードバックデバイスを使用して、位置情報をリアルタイムに取得し、制御システムにフィードバックすることで正確な位置制御を実現します。

4. ソフトウェア制御の統合:

- リニアステッピングモータの駆動制御は、適切なソフトウェア制御が欠かせません。モータ駆動パラメータの設定、動作モードの切り替え、位置制御などの機能を実現するために、適切なソフトウェアを統合します。これには、モータ制御用のライブラリやカスタムソフトウェア開発が含まれます。

「写真の由来：NEMA 8 ノンキャプティブリニアステッピングモータ 8N11S0504SC5-150RS 0.5A 0.015Nm ねじリード 1mm(0.03937") 長さ 150mm」

5. センサーの統合:

- 特定のアプリケーションにおいて、リニアステッピングモータの運動を監視するために加速度センサーや位置センサーなどのセンサーを統合することがあります。これにより、モータの動作状態をリアルタイムで監視し、必要に応じて制御システムにフィードバックします。

リニアステッピングモータとその駆動制御システムを統合する際には、ハードウェアとソフトウェアの両面から適切な設計と開発が必要となります。特定のアプリケーションや要件に応じて、適切な統合方式を選択し、効果的なモータ制御システムを構築してください。

スピンドルモーターは動作中にどのように熱を発生しますか?

スピンドルモーターは、動作中に熱を発生させる主な要因として以下の点が挙げられます:

1. 摩擦:

- スピンドルモーター内の軸受や回転部品が摩擦を生じ、その摩擦によって熱が発生します。特に高速回転している場合や負荷が大きい場合に摩擦による熱が増加します。

2. 電流:

- モーターに供給される電流が流れることで、コイルやモーター内の導体部品が抵抗を生じ、その抵抗によって熱が発生します。特に高電流が流れる場合に熱が増加します。

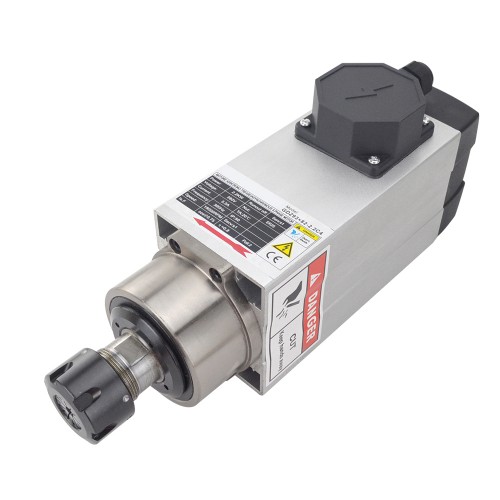

「写真の由来：CNCスクエアスピンドルモータ空冷 380V 2.2KW 18000RPM 300Hz ER25コレット」

3. 鉄損:

- モーター内の鉄心部品が磁気の変化によって磁気ヒステリシス損失や誘導電流損失を生じ、これによって熱が発生します。

4. 空気抵抗:

- 回転する部品が周囲の空気との摩擦によって抵抗を受けることで、熱が発生します。特に高速回転時や空力効果が影響する場合に顕著です。

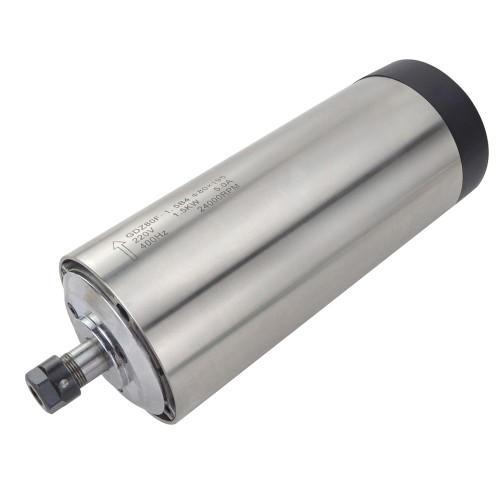

「写真の由来：CNC空冷スピンドルモーター220V 1.5KW 24000RPM 400Hz ER11コレット CNCインバータ(VFD)モーター2」

5. 外部環境:

- スピンドルモーターが設置されている環境や周囲の温度が高い場合、これによってモーターの熱放射が妨げられ、熱が増加します。

スピンドルモーターが適切な冷却設備や熱管理システムを備えていない場合、これらの要因によって熱が蓄積しやすくなり、モーターの効率や寿命に影響を与える可能性があります。適切な熱対策が重要となります。

ギヤードモータの放熱方法

ギヤードモータの放熱方法には、以下のような一般的な手法があります：

1. 外部冷却ファン:

- ギヤードモータの外部に冷却ファンを取り付けることで、周囲の空気を循環させることができます。これにより、モータやギヤード部の熱を放熱し、過熱を防ぐことができます。

2. 冷却リブ:

- ギヤードモータの外殻に冷却リブを設けることで、表面積を増やし熱を放射する効果を高めることができます。冷却リブは熱伝導を促進し、放熱性能を向上させます。

「写真の由来：Nema 23 ウォームギヤードモーター 23HS30-2804S-RV30-G5 L=76mm ギア比 5:1 NMRV30ウォームギアボックス付き」

3. 熱伝導材料の使用:

- ギヤードモータ内部に熱伝導性の高い材料を使用することで、ヒートシンクのような効果を得ることができます。熱を効率的に伝導し、放熱を促進します。

4. ファンやブロワーの内蔵:

- ギヤードモータ内にファンやブロワーを内蔵することで、内部の空気の循環を促進し、熱を効果的に放熱することができます。特に高負荷で動作する場合に有効です。

「写真の由来：Nema 17 双轴ギアボックスステッピングモーター L=39mm ギヤ比19:1 遊星ギアボックス」

5. 冷却フィン:

- 冷却フィンをギヤードモータの外殻に取り付けることで、表面積を増やし放熱性能を向上させることができます。冷却フィンは熱を放射する表面を増やすことで、熱を効率的に排出します。

これらの放熱方法は、ギヤードモータが適切に冷却され、過熱による故障や性能低下を防ぐために重要です。適切な放熱対策を講じることで、ギヤードモータの寿命を延ばし、効率的な運転を確保することができます。

ブラシレスDCモータの効率とトルク特性

ブラシレスDCモーターは、内部にブラシを持たず、コミュテータを使用せずに回転を実現するモーターです。このような構造により、効率やトルク特性が従来のブラシ付きDCモーターよりも改善されています。

以下にブラシレスDCモーターの効率とトルク特性について説明します：

1. 効率:

- ブラシレスDCモーターはブラシを持たないため、ブラシの摩擦や消耗による損失がなくなります。そのため、効率が高くなります。また、モーターの内部で磁気ポールの切り替えを行うことにより、損失を最小限に抑えられるため、より効率的に動作します。

「写真の由来：Ф43.2x18mm アウターロータ型ブラシレスDCモータ 24V 5000RPM 0.05Nm 30W 1.6A」

2. トルク特性:

- ブラシレスDCモーターは、トルク特性においても優れています。一般的に、ブラシレスDCモーターは高いトルク密度を持ち、低速から高速まで幅広い速度範囲で安定したトルクを提供します。さらに、モーターの制御が容易であり、高効率かつ高トルクを実現することができます。

3. 制御:

- ブラシレスDCモーターは、適切な制御回路を使用することで効率的に制御できます。通常、モータードライバーと組み合わせることで、モーターの回転速度やトルクを正確に調整できます。

「写真の由来：24V 3500RPM 0.37Nm 134W 9.0A Ф57x69mm ブラシレスDCモータ（BLDC）」

4. 応用分野:

- ブラシレスDCモーターは、高効率と高トルク特性を活かして、無人航空機（ドローン）、電動自転車、電動自動車、工業用ロボットなどの分野で広く利用されています。これらの分野では、効率的な動力と優れたトルク特性が重要となります。

ブラシレスDCモーターは、高効率と優れたトルク特性を備えたモーターとして、多様な応用分野で重要な役割を果たしています。その特性を適切に活用することで、様々な機械やデバイスの性能向上に貢献しています。
