ステッピングモータドライバの駆動方式

ステッピングモータドライバは、ステッピングモータを制御するための電子回路です。ステッピングモータは、電気パルスを送ることで一定角度ごとに回転する特性を持っています。ステッピングモータドライバは、これらの電気パルスを生成し、モータを正確に制御する役割を果たします。以下に、一般的なステッピングモータドライバの駆動方式をいくつか説明します。

フルステップ駆動（Full Step Drive）: フルステップ駆動は、ステッピングモータの一回転を完全なステップ数で区切り、全てのステップ位置で電流を流す方式です。通常、ステッピングモータは200または400ステップ/回転のモータが一般的です。フルステップ駆動では、1ステップごとにモータに電流を流すため、モータのトルクは比較的高くなりますが、微細な位置制御は難しい場合があります。

「写真の由来：NEMA 17,23,24集積式ステッピングモータ用ドライバ1.5-4A 12-40VDC」

ハーフステップ駆動（Half Step Drive）: ハーフステップ駆動は、フルステップ駆動とステップの中間位置にも電流を流す方式です。つまり、フルステップ駆動の位置と位置の間にも、モータに電流を供給します。これにより、ステップ数を倍増させることができ、より細かな位置制御が可能になります。ただし、ハーフステップ駆動ではトルクがフルステップ駆動よりも低下する場合があります。

「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」

マイクロステップ駆動（Microstep Drive）: マイクロステップ駆動は、最も細かな位置制御を実現するための方式です。ハーフステップ駆動よりもさらに細かなステップ数を設定し、その間に微小な電流を流すことで、モータの回転角度をより滑らかに制御します。マイクロステップ駆動では、数十または数百のマイクロステップを使って一回転を区切ることができます。ただし、マイクロステップ駆動ではトルクが低下するため、高いトルク要求がある場合には注意が必要です。

これらの駆動方式は、ステッピングモータドライバの設定や制御信号のパターンによって実現されます。適切な駆動方式の選択は、目的や応用に応じて考慮される必要があります。

PR

ブラシレスDCモータとブラシ付きDCモータの違い

ブラシレスDCモータ（Brushless DC Motor）とブラシ付きDCモータ（Brushed DC Motor）は、両方とも直流電力を動力として使用するモーターですが、いくつかの重要な違いがあります。以下に、両者の主な違いを説明します：

構造: ブラシレスDCモータは、内部に永久磁石があり、外部には巻線が配置された固定子（ステータ）と、内部にコイルがあり、外部にはブラシと集電子（コミュテータ）が配置された回転子（ロータ）から構成されています。一方、ブラシ付きDCモータは、内部に巻線があり、外部にはブラシと集電子が配置された回転子と、内部に永久磁石があり、外部にはコイルが配置された固定子から構成されています。

「写真の由来：36V 4300RPM 0.22Nm 99W 4.2A Ф57x69mm ブラシレスDCモータ（BLDC）」

ブラシの有無: ブラシレスDCモータは、回転子にブラシがないため、スリップリング（コミュテータ）やブラシの摩擦や摩耗の問題がありません。一方、ブラシ付きDCモータは、回転子にブラシがあり、ブラシと集電子の接触によって電力を供給します。

故障とメンテナンス: ブラシレスDCモータは、ブラシの摩耗がないため、メンテナンスが比較的簡単で、長寿命で信頼性が高いとされています。一方、ブラシ付きDCモータは、ブラシの摩耗や交換の必要性があり、定期的なメンテナンスが必要です。

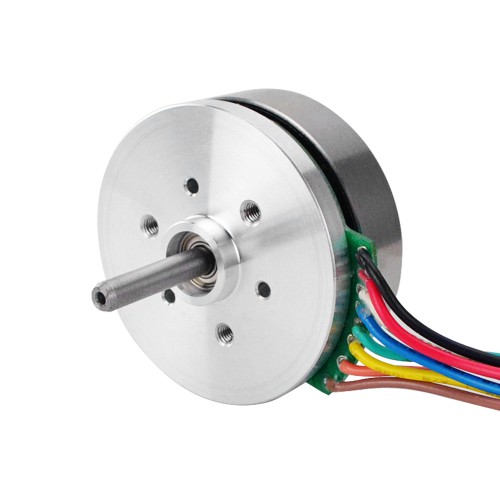

「写真の由来：Ф43.2x27mm アウターロータ型ブラシレスDCモータ 24V 4850RPM 0.13Nm 70W 3.6A」

効率: ブラシレスDCモータは、ブラシの摩擦やブラシと集電子の接触損失がないため、一般的に効率が高くなります。一方、ブラシ付きDCモータは、ブラシと集電子の接触によるエネルギー損失があり、効率がやや低くなる場合があります。

制御: ブラシレスDCモータは、電子制御によって回転子の位置を検出し、効率的な制御を行うことができます。一方、ブラシ付きDCモータは、ブラシと集電子による機械的なコミュテーションによって制御されるため、制御の精度や応答性がやや劣る場合があります。

これらは、ブラシレスDCモータとブラシ付きDCモータの一般的な違いです。ブラシレスDCモータは、高効率、高信頼性、低メンテナンスの特徴を持ち、さまざまな産業や応用分野で広く使用されています。一方、ブラシ付きDCモータは、比較的低コストであり、制御の要件が厳しくない一部の応用において依然として使用されています。

ブラシレスDCモータの応用について

ブラシレスDC（BLDC）モータは、直流電源を使用して回転運動を生成するモータです。その特徴的な構造と制御方法により、さまざまな応用に利用されています。以下にいくつかの代表的なブラシレスDCモータの応用例を挙げます：

自動車産業: ブラシレスDCモータは、電気自動車（EV）やハイブリッド車（HEV）などの電動車両に広く使用されています。モータは駆動輪に取り付けられ、高効率かつ低騒音で動力を提供します。また、レジェネラティブブレーキングなどの機能も備えており、エネルギー回生にも貢献します。

「写真の由来：24V 4000RPM 0.125Nm 52.5W 3.4A 42x42x60mm ブラシレスDCモータ（BLDC）」

家電製品: ブラシレスDCモータは、家庭用電化製品にも広く使用されています。例えば、冷蔵庫や洗濯機のコンプレッサーや送風機、掃除機のモータなどに利用されています。ブラシレスモータの高効率と信頼性は、省エネルギーと長寿命を実現するのに役立ちます。

医療機器: ブラシレスDCモータは、医療機器のさまざまな応用にも使用されます。例えば、手術用の高速ドリルや骨切りノコギリ、人工呼吸器のポンプなどに利用されています。モータの高い制御性とパワフルな出力は、精密かつ効率的な操作を可能にします。

工業用機械: 工業用機械においても、ブラシレスDCモータは幅広く使用されています。例えば、ロボットアーム、CNCマシン、コンベヤシステムなどの駆動に利用されます。高いトルク密度と高い応答性は、精密な制御と高速動作を実現します。

「写真の由来：Ф61.2x34mm アウターロータ型ブラシレスDCモータ 24V 3740RPM 0.284Nm 100W 5.3A」

航空宇宙産業: ブラシレスDCモータは、航空機や宇宙機の制御系にも使用されています。例えば、サーボアクチュエータや舵面制御モータ、姿勢制御システムなどに利用されます。軽量性と高効率性は、航空宇宙機の性能向上に寄与します。

これらは一部の代表的な応用例ですが、ブラシレスDCモータは他にも多くの産業や分野で使用されています。その利点である高効率性、高い制御性、長寿命性などが、幅広い応用ニーズに応えることができる要因となっています。

ステッピングモーターの用途

ステッピングモーターは、その特性と利点からさまざまな用途で使用されています。以下に一部の主な用途を挙げます:

CNCマシン:

ステッピングモーターは、コンピュータ数値制御（CNC）マシンで広く使用されています。CNCマシンは、加工や切削、彫刻などの精密な制御が必要な作業を行うために使用されます。ステッピングモーターは、高い位置制御精度と反応速度を提供し、CNCマシンの軸制御に適しています。

写真の由来：デュアルシャフト Nema 24 CNC ステッピングモーター 3.1Nm (439 oz.in) 60x60x80mm 8 ワイヤー

プリンター:

ステッピングモーターは、3Dプリンターやインクジェットプリンターなどの印刷機械で使用されます。ステッピングモーターは、プリンターヘッドの位置制御や用紙の送りなど、精密な運動制御を必要とするプリンティングプロセスに適しています。

ロボット工学:

ステッピングモーターは、ロボットアームや移動プラットフォームなどのロボット工学において広く使用されています。ステッピングモーターは、正確で繰り返し可能な位置制御を提供し、ロボットの動作や運動範囲を制御するために使用されます。

写真の由来：Nema 17 バイポーラステッピングモータ 0.9°44Ncm (62.3oz.in) 1.68A 2.8V 42x42x47mm 4 ワイヤー

自動車産業:

ステッピングモーターは、自動車産業においても使用されています。例えば、エンジンコントロールユニット（ECU）やエアコン制御など、自動車内のさまざまなシステムでステッピングモーターが使用されています。

医療機器:

ステッピングモーターは、医療機器においても幅広く使用されています。例えば、画像診断装置や血液分析機器、手術支援ロボットなどの医療機器で、ステッピングモーターが精密な運動制御や位置制御を担当しています。

これらは一部の一般的な用途ですが、ステッピングモーターはその精度、トルク、位置制御の能力から、さまざまな産業や応用分野で使用されています。

サーボモーターの制御回路にはどのような機能がありますか？

サーボモーターの制御回路には、以下のような機能が含まれることがあります:

信号処理

サーボモーターの制御回路は、入力信号を処理し、目標位置や速度などの制御パラメータを抽出します。制御回路は、制御アルゴリズム（例: PID制御）を実行し、制御信号を生成します。

デジタル AC サーボモーター & ドライバーキット

フィードバック制御

サーボモーターは、内蔵のエンコーダー、ポテンショメーター、ホール効果センサーなどのフィードバックデバイスによって現在位置を検出します。制御回路はフィードバック情報を利用して、目標位置との誤差を計算し、制御信号を調整します。

制御信号生成

制御回路は、目標位置や速度などの指令値に基づいて制御信号を生成します。制御信号は、モータードライバやパワーアンプによって増幅され、モーターに正確な制御信号が供給されます。

信号変換

制御回路は、入力信号の形式や範囲を変換する役割も果たします。例えば、アナログ入力信号をデジタル信号に変換したり、入力信号の範囲を特定の範囲にスケーリングしたりすることがあります。

インターフェース

制御回路は、外部とのインターフェースを提供します。これにより、制御パラメータの設定やモニタリング、制御信号の入出力などが可能になります。一般的なインターフェースには、シリアル通信（UART、SPI、I2Cなど）やアナログ制御信号、デジタル入出力などがあります。

保護機能

制御回路は、モーターや制御回路自体を保護するための機能も提供します。例えば、過電流保護、過熱保護、電源電圧の監視などがあります。これらの保護機能により、モーターや制御回路が安全に動作することが保証されます。

これらは一般的なサーボモーターの制御回路の機能の一部です。具体的な製品やアプリケーションによっては、さらに多くの機能が組み込まれている場合もあります。

------------------------------------------------------------
