cncインバーターの基本構造について

CNC（コンピュータ数値制御）インバーターは、主にモーター駆動に使用される装置であり、電力を制御してモーターを効率的に動作させる役割を果たします。以下にCNCインバーターの基本構造について説明します。

入力回路（パワーエレクトロニクス）:

CNCインバーターの入力回路は、交流電源からの電力を変換および制御するためのパワーエレクトロニクス部分です。一般的なCNCインバーターの入力回路は、整流器とブリッジ整流回路から構成されます。交流電源からの電力は、整流器によって直流電力に変換され、その後、ブリッジ整流回路によって整流されます。

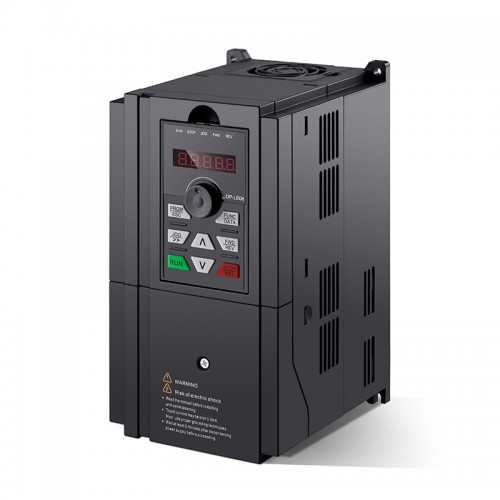

「写真の由来：H100シリーズ VFD可変周波数ドライブインバーター H100T20037BX0 5HP 3.7KW 15.2A 単相/三相 220V」

ダイナミックブレーキ回路:

CNCインバーターには、モーターの急停止や回転エネルギーの回収を可能にするダイナミックブレーキ回路が含まれている場合があります。この回路は、モーターのブレーキング時に発生するエネルギーを吸収し、電力網に戻すことで効率的なエネルギー利用を実現します。

出力回路（インバーター回路）:

CNCインバーターの出力回路は、制御された電力をモーターに供給する役割を果たします。一般的なCNCインバーターの出力回路は、インバーター回路と呼ばれるもので、直流電力を交流電力に変換します。インバーター回路は、パルス幅変調（PWM）制御を使用して、変換された電力を制御されたパルス列としてモーターに供給します。

「写真の由来：BD600シリーズ VFD可変周波数ドライブインバーター BD600-2R2G-3R7P-4 3HP/5HP 2.2/3.7KW 5.0/8.5A 三相 380V」

制御回路:

CNCインバーターの制御回路は、モーターの速度、回転方向、トルクなどを制御するための制御信号を生成します。制御回路は、CNC制御システムや他の制御装置からの指令に基づいて、インバーター回路の動作を制御します。制御回路は、制御信号を解釈して適切な出力信号を生成し、モーターの動作を制御します。

これらの要素が組み合わさって、CNCインバーターは電力の変換、制御信号の生成、モーターの効率的な駆動などを実現します。CNCインバーターは、工作機械やロボットなどの産業用アプリケーションで広く使用されており、高い性能と制御精度を提供します。

PR

ブラシレスDCモータの特性について

ブラシレスDCモータは、コミュータ（ブラシ）を使用せずに、電子制御によって回転を実現するモータです。以下に、ブラシレスDCモータの特性について説明します。

高効率: ブラシレスDCモータは、高い効率を持つモータです。ブラシレス設計により、摩擦やブラシの損失がなくなり、エネルギーの損失を最小限に抑えることができます。そのため、同じ出力を持つ従来のブラシ付きDCモータよりもより高い効率を実現します。

高トルク密度: ブラシレスDCモータは、高いトルク密度を持ちます。モータのサイズに対して大きなトルクを発生させることができるため、小型の設計や高い出力要求があるアプリケーションに適しています。

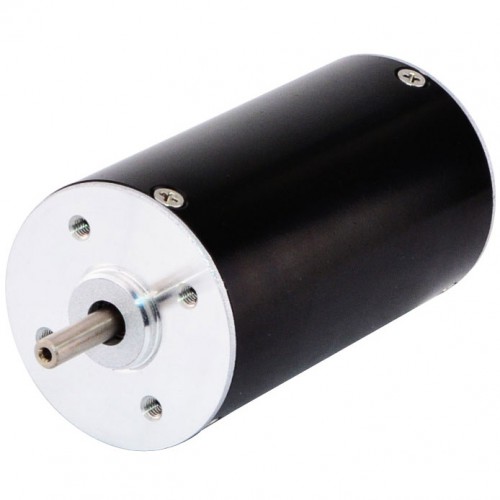

「写真の由来：24V 4000RPM 0.125Nm 52.5W 3.4A 42x42x60mm ブラシレスDCモータ（BLDC）」

高速回転: ブラシレスDCモータは、高速回転が可能です。コミュータ（ブラシ）の摩擦や制約がないため、高速回転に適しています。これは、高速の産業機械や電動工具などのアプリケーションに適していることを意味します。

高い制御性: ブラシレスDCモータは、電子制御によって回転を制御するため、高い制御性を持ちます。速度、位置、トルクなどのパラメータを正確に制御することができ、応答性が高いです。そのため、精密な制御が求められる産業機械や自動車の駆動系などに適しています。

「写真の由来：Ф32x17.5mm アウターロータ型ブラシレスDCモータ 24V 2760RPM 0.0253Nm 7W 0.5A」

長寿命: ブラシレスDCモータは、摩耗部品であるブラシを使用していないため、長い寿命を持ちます。ブラシの摩耗や交換の必要性がないため、メンテナンスが簡単で信頼性が高いです。

静音性: ブラシレスDCモータは、ブラシがないため、動作時の騒音が少ない特徴があります。そのため、静かな動作が求められるアプリケーションに適しています。

これらの特性により、ブラシレスDCモータはさまざまな産業分野で広く使用されています。自動車、航空宇宙、産業機械、家電製品、ロボット工学など、高効率、高速回転、高い制御性が要求される多くのアプリケーションに適しています。

産業オートメーションにおけるブラシレスDCモータの応用

ブラシレスDCモータ（BLDCモータ）は、産業オートメーションにおいて幅広い応用があります。以下にいくつかの応用例を挙げます。

ロボット工学: BLDCモータは、ロボットアームや関節の駆動に使用されます。高トルク密度と高効率性により、正確な位置制御やスムーズな動きを実現します。

CNCマシン: CNCマシンにおいて、BLDCモータは主軸駆動やツールチェンジャーの駆動に使用されます。高速回転や高い加速度が要求されるため、BLDCモータの特性が適しています。

「写真の由来：24V 4000RPM 0.131Nm 55W 3.5A 円形 Ф42x63mm ブラシレスDCモータ（BLDC）」

自動車産業: 自動車の電動パワーステアリングやブレーキシステムにおいて、BLDCモータが使用されます。高い制御性と効率性により、運転の安定性と燃費の向上が図られます。

医療機器: 医療機器において、BLDCモータは高速回転や正確な制御が必要な手術用ドリルやポンプに使用されます。小型でありながら高いパフォーマンスを発揮するため、手術の精度や安全性を向上させます。

「写真の由来：24V 3500RPM 0.23Nm 84W 5.0A Ф57x49mm ブラシレスDCモータ（BLDC）」

エアコンや冷蔵庫: 家庭用エアコンや冷蔵庫などの家電製品において、BLDCモータは冷却ファンや圧縮機の駆動に使用されます。効率的な動作と静音性が求められるため、BLDCモータの採用が増えています。

航空宇宙産業: 航空機や宇宙船の制御面や補助システムにおいて、BLDCモータは広く使用されます。軽量でありながら高い出力密度を持ち、高い信頼性と耐久性が要求される環境に適しています。

これらは一部の応用例であり、BLDCモータは産業オートメーションの様々な領域で利用されています。その他の応用として、ポンプ、送風機、コンベヤ、産業ロボットのグリッパー、プリンター、精密機械などがあります。BLDCモータの利点は高い効率性、高いトルク密度、高速応答性、長い寿命などです。

モータドライバとモータコントローラーの違い

モータドライバとモータコントローラーは、どちらもモータを制御するための装置ですが、以下にそれぞれの違いを説明します。

モータドライバ:

モータドライバは、モータへの電力供給や制御信号の変換を行うためのデバイスです。主な役割は、低電圧制御回路からの制御信号をモータに適した電力信号に変換し、モータへの電力を供給することです。モータドライバは、モータの回転方向の制御や速度制御など、基本的なモータの制御機能を提供します。一般的に、モータドライバは小型のモータや単純なアプリケーションに使用されます。

「写真の由来：ステッピングモータドライバー 2.4-7.2A 最大 80VAC或いは110VDC」

モータコントローラー:

モータコントローラーは、モータの高度な制御機能を提供する装置です。モータコントローラーは、モータドライバと制御回路を組み合わせたものであり、位置制御、速度制御、トルク制御などの高度な制御を実現します。モータコントローラーは、より複雑なアルゴリズムや制御システムを組み込むことができ、センサーデータ（例: エンコーダーからのフィードバック）を使用してモータの正確な制御を行います。モータコントローラーは、産業用逆変換装置、ロボットアーム、自動車の電動パワートレインなど、高度な制御が必要なアプリケーションで使用されます。

「写真の由来：NEMA 17,23,24集積式ステッピングモータ用ドライバ1.5-4A 12-40VDC」

簡単に言えば、モータドライバは基本的な電力制御や信号変換を担当し、モータコントローラーは高度な制御機能を提供するための装置です。ただし、実際の製品によっては、モータドライバとモータコントローラーが1つの統合されたデバイスとして提供される場合もあります。

ステッピングモータエンコーダの制御原理について

ステッピングモータエンコーダの制御原理について説明します。

ステッピングモータエンコーダは、ステッピングモータに組み込まれた位置検出センサーです。エンコーダはモーターの回転位置や速度を検出し、正確な位置制御を可能にします。

一般的なステッピングモータエンコーダは、光学式エンコーダまたは磁気式エンコーダと呼ばれる2つの主要なタイプがあります。

光学式エンコーダ:

光学式エンコーダは、光源、ディスク、フォトダイオード（光センサー）から構成されています。ディスクは、光学的に透明なスリットやパターンが刻まれており、光源からの光がスリットを通過してフォトダイオードに到達します。スリットのパターンによって光の遮断と透過が発生し、これに基づいて回転位置や速度を検出します。

「写真の由来：360 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm ソリッドシャフト ISC5208」

磁気式エンコーダ:

磁気式エンコーダは、磁石とホールセンサーから構成されています。磁石はステッピングモータの軸に取り付けられ、ホールセンサーは磁石の近くに配置されます。ホールセンサーは磁場の変化を検出し、それに基づいて回転位置や速度を計測します。

「写真の由来：200 CPR インクリメンタルステッピングモータロータリーエンコーダ AB 2チャンネル 4mm ソリッドシャフト ISC3004」

ステッピングモータエンコーダは、通常、パルス信号を使用して制御回路にフィードバックを提供します。エンコーダからのパルス信号は、制御回路によって処理され、モーターの現在位置と目標位置との誤差を計算します。制御回路は、この誤差を基に適切なパルス信号を生成し、ステッピングモータを正確な位置に制御します。

ステッピングモータエンコーダの使用により、ステッピングモータの位置制御精度が向上し、スキップやステップの欠落を防ぐことができます。これにより、より高い位置精度や動作の安定性を実現することができます。ステッピングモータエンコーダは、精密な位置制御が求められる産業用機器やロボットアームなどの応用分野で広く使用されています。
