ブラシレスDCモータの欠点は何ですか？

ブラシレスDCモータの欠点は以下のようなものがあります：

高コスト:

ブラシレスDCモータは、制御回路やセンサーなどの追加部品が必要です。そのため、製造コストが高くなる傾向があります。この高コストは、特に小規模なアプリケーションや予算制約のあるプロジェクトにおいて、モーターの選択に影響を与えることがあります。

複雑な制御:

ブラシレスDCモータは、制御回路を使用して正確なタイミングで電流を供給する必要があります。このため、制御回路の設計やプログラミングが必要であり、複雑な制御が必要とされます。これは、シンプルなアプリケーションや初心者にとってはハードルとなることがあります。

（写真の由来：24V 3500RPM 0.6Nm 220W 14.0A Ф57x89mm ブラシレスDCモータ（BLDC））

高い電磁干渉（EMI）:

ブラシレスDCモータは、高速回転時に高周波ノイズを発生させることがあります。このノイズは、近隣の電子機器や通信システムに干渉を引き起こす可能性があります。したがって、EMI対策が必要な場合があります。

高速回転時の振動やノイズ:

ブラシレスDCモータは、高速回転時に振動やノイズを発生させることがあります。これは、モーターの構造や制御方法によるものです。応用によっては、振動やノイズが問題となる場合があります。

（写真の由来：36V 4000RPM 0.11Nm 46W 2.0A Ф57x49mm ブラシレスDCモータ（BLDC））

制御回路の故障リスク:

ブラシレスDCモータの制御回路は、内部のセンサーや電子部品に依存しています。これらの部品が故障すると、モーターの動作に問題が生じる可能性があります。また、制御回路の故障は修理が難しい場合があり、モーター全体の交換が必要となることがあります。

これらの欠点は、特定のアプリケーションや使用環境によって重要性が異なります。将来的には、技術の進歩によりこれらの欠点が軽減される可能性もあります。

ステッピングモータブレーキのサイズと取り付け方法について詳しく教えてください

ステッピングモータブレーキのサイズと取り付け方法は、製品のデザインやメーカーによって異なる場合がありますが、一般的な情報を以下に示します。

サイズ:
ステッピングモータブレーキのサイズは、モータのサイズに合わせる必要があります。一般的には、モータブレーキの寸法（幅、高さ、長さ）がモータ本体に取り付ける余裕を持っていることが望ましいです。一部のメーカーでは、モータブレーキのサイズがモータのフレームサイズに基づいて指定される場合もあります。

取り付け方法:
ステッピングモータブレーキの取り付け方法は、モータの形状や設計によって異なります。以下に一般的な取り付け方法をいくつか説明します。

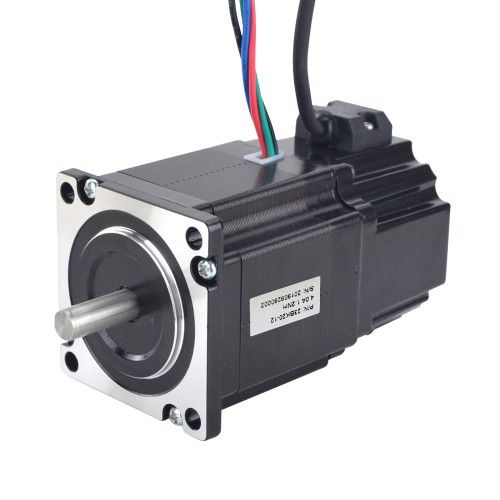

ブレーキ付きステッピングモータ

フランジマウント:
モータブレーキがモータのフランジに取り付けられるタイプです。モータのフランジに穴が開いていることが前提となります。

ピンマウント:
モータブレーキがモータのピンに取り付けられるタイプです。モータのピンにブレーキをスライドさせ、ピンによって固定します。

フットマウント:
モータブレーキがモータの底面に取り付けられるタイプです。モータの底面に取り付け用の穴が開いていることが前提となります。

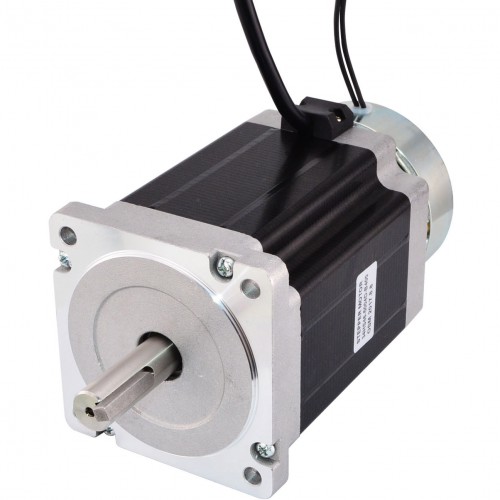

ステッピングモーター電磁ブレーキ付

アダプタープレートマウント:
モータブレーキをモータとの間に取り付けるためのアダプタープレートを使用するタイプです。アダプタープレートは、モータとモータブレーキの取り付け用の穴やフランジに合わせて設計されています。

これらは一般的な取り付け方法の例であり、具体的なモータブレーキの取り付け方法は、製品の仕様書や取り付けガイドを参照する必要があります。また、モータブレーキを選ぶ際には、モータとの互換性を確認することも重要です。

---------------------------------------------------------------

skysmotor.comはクローズドループステッピングモータと中空ステッピングモータなどを販売している専門的なオンラインサプライヤーです。お客様に競争力のある価格、または効率的なサービスを提供しております。

PMモータの種類と現状

○PMモータとは

PMモータの「PM」は、永久磁石（Permanent Magnet）の略です。PMモータの回転子は永久磁石を有しています。誘導モータと異なり二次電流が流れないため、内部損失（熱）が発生せず、その分高効率となっています。また、永久磁石による回転子は小型化しやすく、誘導モータよりも小型・軽量です。

PMモータの効率は、三相誘導モータのIE効率クラスでは、スーパープレミアム効率のIE4です。PMモータの効率は、トップランナー規制のIE3よりも高効率となっています。

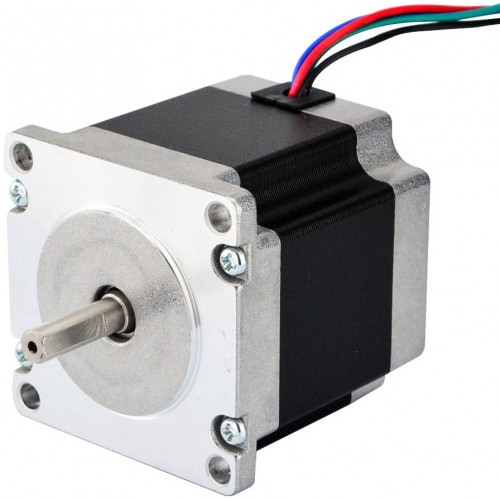

バイポーラステッピングモータ

○PMモータの種類

PMモータには、永久磁石を回転子の表面に形成するSPMタイプと、永久磁石を回転子の内側に埋め込むIPMタイプとがあり、IPMタイプが多いです。

PMモータは、交流電源で動作する同期モータの一種であり、1台ごとのインバータ制御が必要です。

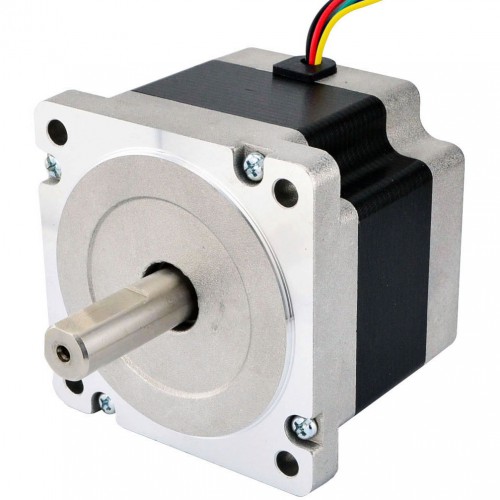

ユニポーラステッピングモーター

○PMモータの現状

2013年に製造された交流電動機の全容量621億kWのうち、ハイブリッドなど自動車用の容量が411億kWと66%を占めています（経済産業省生産動態統計年報より。比率は当社算出）。

自動車以外のPMモータは、容量43億kW（7%）です。金額では交流モータ（単相及び三相）の30%、数量で27%と大きく成長しています（同）。2012年には、生産の台数ベースで、自動車用以外のPMモータは、三相交流電動機の生産台数を追い抜いています。

-------------------------------------------------------------------

skysmotor.comはバイポーラステッピングモータとユニポーラステッピングモータなどを販売している専門的なオンラインサプライヤーです。お客様に競争力のある価格、または効率的なサービスを提供しております。

制御用モーターで決まる制御方法

制御用に使用されているモーターは、ＤＣモーターやステッピングモーターとＡＣサーボモーターになります。

ここでは、ステッピングモーターとＡＣサーボーモーターについてご説明させていただきます。

制御用モーターの種類で

ステッピングモーターやＡＣサーボモーターの構造の違いから制御の方法も違います。

ステッピングモーターがオープンループ制御で、

ＡＣサーボモーターがクローズドループ制御に大きくわかれます。

クローズドループ制御は、フィードバック制御とも云います。

サーボとは、主人に仕えると云う意味があります。

会社でよく仕事ができる人と同じです。

指示がでて進捗状況を随時報告して状況により修正して目標に到達します。

一方的に仕事をしていては、例え仕事ができたとしてもなにがなんだかわかりませんね。

オープンループ制御

ステッピングモーターの構造から、パルスを与えて回転状態が決まってきます。

パルスで指令した応答に対してオープンなのでオープンループ制御と云います。

モーターが回転している状態を把握していないので、極端に云えば本当にモーターが回っているかどうかわかりません。

クローズドループ制御　

オープンループ制御に対して、クローズドループ制御は、パルスで指令した応答に対してクローズでモーターの回転を検出してフィードバックして制御します。

すなわち、パルスを指令してモーターが回転したことを把握して次々に指令を出していきます。

ステッピングモーターの使用環境には温度の要求につい

ステッピングモーターは執行するエレメントとして、メカトロニクスの一つのキーワードな産品であれ、いろいろな自動化式な制御のシステムに応用される。マイクロエレクトロニクスとコンピューターの発展につれて、ステッピングモーターの需要量はだんだんが増していき、色な国民的な経済分野で応用される。

ステッピングモーターの使用環境には温度のどんな要求を簡単に説明させる：

工業級的なステッピングモーターとドライバの使用環境温度は理論的には負20度から正50度までぐらいである。実際的な応用で、ステッピングモーターは東北には負40度ぐらい、東南の亜高速道路には料金所でケースに正65度に達し、ステッピングモーターが正常に運行することができる。

宇宙工業と軍事工業ではステッピングモーターとドライバの使用環境に特殊な要求があるので、ステッピングモーターの温度範囲が負50度から正130度までに達する。そんなステッピングモーターの材料と技術ははるかに工業級によりすごく、その価格が工業級的なステッピングモーターにより100倍も高い。

高温な環境では、ステッピングモータドライバの部品もドリフトを出現し、功電流の輸出能力が厳しく下がる。更に部分のICとモジュールが75度の保護を設定した、ステッピングモーターのマグネットが熱消磁を出現し、トルクが下がり、高くすぎる温度がエナメル線絶縁層に溶融される。そのため、環境の温度は50度以上に達するステッピングモーターを使用すれば、50％以上の残量を選択ｈしなければならない。

低温な環境ではステッピングモーターの部分な材料が脆化な現象が生じる。ステッピングモータドライバの部分な部品はパラメーターのドリフトがあるから、予めに通電で五から十五分を予熱している。

出典：ステッピングモーターの使用環境には温度の要求について
