モータドライバの障害と解決策について

モータドライバの障害と解決策について説明します。

過熱:

・障害: 長時間の連続使用や高負荷により、モータドライバが過熱する場合があります。これは、モータドライバの性能低下や損傷を引き起こす可能性があります。

・解決策: 適切な冷却対策を実施する必要があります。モータドライバには冷却フィンやヒートシンクが備わっている場合がありますので、これらを適切に使用して熱の放散を促すことが重要です。また、十分な空気の流れを確保し、モータドライバが十分に通気できる環境を提供することも重要です。

「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」

電流過負荷:

・障害: モータドライバに設定された電流範囲を超える電流がかかると、モータドライバが破損する可能性があります。

・解決策: モータドライバの仕様に基づいて、推奨される電流範囲内で動作するように設定してください。適切なモータの選択や負荷の適正管理を行うことで、電流過負荷を防ぐことができます。

電源の問題:

・障害: 不安定な電源供給や電圧の低下は、モータドライバの正常な動作を妨げる可能性があります。

・解決策: 安定した電源供給を確保するために、適切な電源ユニットやバッテリーを使用してください。電源ケーブルやコネクタの接続を確認し、適切な電圧と電流が供給されていることを確認してください。

「写真の由来：Leadshine デジタルステッピングドライバ DM542 20-50VDC 0.5-4.2A (Nema 17、23、24ステップモーターに適合)」

過電圧や逆電圧:

・障害: 過電圧や逆電圧がモータドライバにかかると、内部回路が損傷する可能性があります。

・解決策: 過電圧保護回路や逆極性保護回路を備えたモータドライバを使用することで、過電圧や逆電圧からの保護を実現できます。これにより、モータドライバの安全性が向上します。

電磁干渉(EMI)の問題:

・障害: 周囲の電磁波やノイズにより、モータドライバの動作が不安定になる場合があります。

・解決策: モータドライバをEMIシールドされたエンクロージャに収納するか、EMIフィルタや適切なケーブル経路を使用して電磁干渉を最小限に抑えるようにします。

これらは一般的なモータドライバの障害と解決策の例です。具体的なモータドライバの仕様やメーカーの推奨事項に従い、問題解決に役立つ情報を提供してくれるでしょう。障害が発生した場合は、メーカーのサポートに連絡することも推奨します。

PR

ユニポーラステッピングモータは制度を高める方法

ユニポーラステッピングモータの制度を向上させる方法には以下のようなものがあります：

マイクロステップ駆動: ユニポーラステッピングモータは通常、ステップ角が1.8度のステップモードで使用されます。しかし、マイクロステップ駆動を採用することで、ステップ角をより細かく分解することができます。これにより、モータの制度が向上し、滑らかな運動が実現されます。マイクロステップドライバや制御回路を使用して、ユニポーラステッピングモータをマイクロステップ駆動することができます。

「写真の由来：Nema 16 ユニポーラステッピングモーター 1.8°8Ncm (11.3oz.in) 0.5A 6.5V 39x39x20mm 6 ワイヤー」

高精度な位置検出: ユニポーラステッピングモータの制度を向上させるためには、高精度な位置検出システムを使用することが重要です。エンコーダやセンサを組み合わせて、モータの位置をリアルタイムで検出しフィードバックすることで、位置制御の精度を向上させることができます。

適切な電源と電流制御: ユニポーラステッピングモータの制度は、適切な電源と電流制御にも依存します。モータに十分な電力を供給し、電流制御回路を使用して正確な電流を流すことで、ステップモータのトルクや位置制御の安定性を向上させることができます。また、電流減衰機能を備えたドライバを使用することで、モータの制動や減速時の制御も改善できます。

「写真の由来：Nema 23 ユニポーラステッピングモータ 1.8°90Ncm (127.5oz.in) 1A 7.4V 57x57x56mm 6 ワイヤー」

機械的な調整と振動対策: ユニポーラステッピングモータは機械的な要素も影響を与えることがあります。モータの軸やギア機構の調整を適切に行い、機械的なバックラッシュや遊びを最小限に抑えることで、制度を向上させることができます。また、モータの振動を抑制するための適切な振動対策も重要です。

これらの方法を組み合わせることで、ユニポーラステッピングモータの制度を高めることができます。ただし、アプリケーションの要件や制約に合わせて最適な方法を選択することが重要です。また、モータの製造元や販売業者に相談し、適切な設定やアドバイスを受けることもおすすめです。

ブレーキ付きステッピングモータの特徴

ブレーキ付きステッピングモータの特徴について説明します。

ブレーキ機能:

ブレーキ付きステッピングモータには、モーターの回転を停止させるためのブレーキ機能が組み込まれています。このブレーキは、モーターの停止位置を確実に保持するために使用されます。モーターが停止すると、ブレーキが自動的に作動し、モーターの軸が固定されます。

高い保持トルク:

ブレーキ付きステッピングモータは、ブレーキが作動している状態でも高い保持トルクを提供します。これにより、モーターが停止した状態でも負荷を保持することができます。特に、垂直方向での負荷保持や位置決めが重要なアプリケーションに適しています。

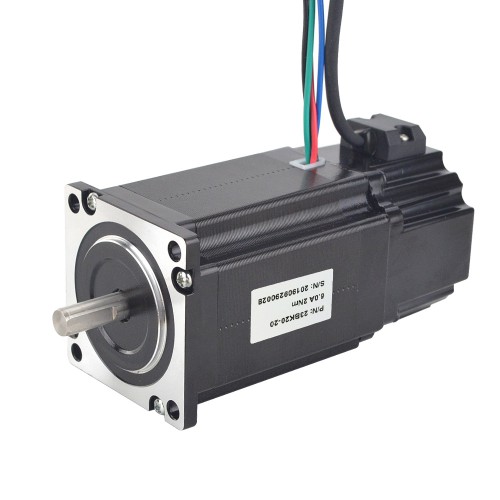

「写真の由来：Nema 23 ステッピングモーター Pシリーズ 2Nm/283.28oz.in 電磁ブレーキ付」

高い位置精度:

ステッピングモータは、正確な位置制御が可能な特徴を持っています。ブレーキ付きステッピングモータは、ブレーキの効果により、停止位置の精度が高まります。この高い位置精度は、位置決めやインデックス運動が必要なシステムにおいて重要です。

ダイレクトドライブ:

ブレーキ付きステッピングモータは、直接ドライブ方式で動作します。つまり、ギアやベルトなどの伝達機構を介さずに負荷を直接駆動します。これにより、トルクの損失やバックラッシュが少なく、高い応答性と効率性を実現します。

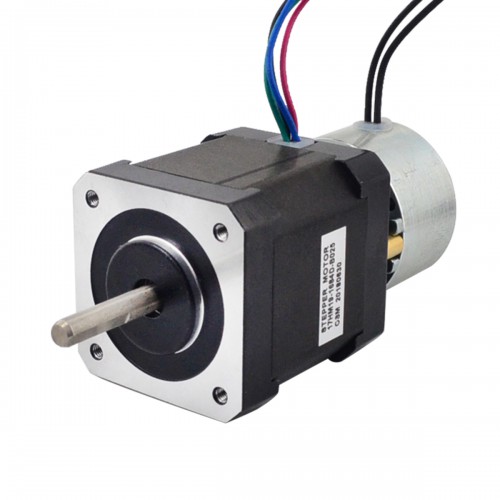

「写真の由来：Nema 17 ステッピングモーター Pシリーズ 0.65Nm(92oz.in) ブレーキ付摩擦トルク0.25Nm(35.4oz.in)」

シンプルな制御:

ステッピングモータは、パルス信号によって制御されるシンプルなシステムです。ブレーキ付きステッピングモータも同様であり、制御回路やドライバーによって正確な位置制御が可能です。制御が容易であり、高い可搬性と互換性を提供します。

ブレーキ付きステッピングモータは、位置制御や停止位置の確実性が重要なアプリケーションに適しています。例えば、ロボットの関節部や自動機械の位置決め、CNCマシンの軸制御などに利用されます。

一体型ステッピングモータと通常のステッピングモーターの違いについて

一体型ステッピングモータ（Integrated Stepper Motor）と通常のステッピングモーターの主な違いは、ステッピングモーターとドライバー（制御回路）が一体化しているかどうかです。

通常のステッピングモーターは、モーター部とドライバー部が別々のコンポーネントとして存在します。モーターはステップ角度やトルクを提供し、ドライバーは電流制御やパルス信号の生成などの制御機能を担当します。この場合、モーターとドライバーは個別に接続され、外部の制御回路との接続が必要です。

「写真の由来：Nema 23 バイポーラ 1.8°2.4Nm (340oz.in) 1.8A 4.95V 57x57x104mm 4 ワイヤー」

一方、一体型ステッピングモーターは、モーターとドライバーが一体化されており、1つのユニットとして提供されます。モーターとドライバーが統合されているため、モーター側には制御信号を入力するための端子が備わっています。したがって、外部のドライバー回路を別途用意する必要がありません。

一体型ステッピングモーターの利点は次のとおりです：

簡単な接続: モーターとドライバーが一体化されているため、外部のドライバー回路を用意する手間が省けます。ユーザーは単純な配線接続でモーターを制御することができます。

「写真の由来：Nema 23 一体型ステッピングモータドライバ付 ISC08 12-38VDC 300 Ncm(425oz.in)」

スペースの節約: 一体型の設計により、スペースを節約することができます。特に小型のアプリケーションや制約のある環境においては、コンパクトな一体型ステッピングモーターが有用です。

信号の整合性: モーターとドライバーが一体化されているため、信号の整合性が高まります。外部の配線や接続によるノイズや干渉の問題が少なくなります。

一方、通常のステッピングモーターの利点は、モーターとドライバーが別々のコンポーネントとして存在するため、ユーザーがドライバーを自由に選択できることです。これにより、より高度な制御機能やカスタマイズが可能になります。

選択するべきモータータイプは、具体的なアプリケーションや要件によって異なります。一体型ステッピングモーターは、簡単な接続とスペースの節約を求める場合に便利です。一方、通常のステッピングモーターは、より柔軟な制御オプションや高度なアプリケーションに適しています。

VR（Variable Reluctance）ステッピングモータ: VRステッピングモータは、磁気的な抵抗（磁気抵抗）の差を利用して回転を実現するモータです。このタイプのステッピングモータは、固定されたコイルと可動のローター（歯付き鉄心）から構成されています。制御信号によってコイルに流れる電流を変化させることで、ローターをステップごとに回転させることができます。VRステッピングモータは比較的単純な構造であり、低コストで製造されることが多いです。

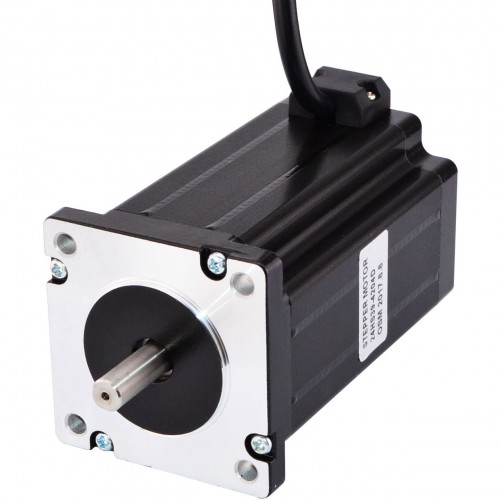

写真の由来：Nema 23 防水クローズドループステッピングモーター Pシリーズ IP65 2Nm/283.28oz.1000CPRエンコーダ付き

PM（Permanent Magnet）ステッピングモータ: PMステッピングモータは、固定コイルと内蔵磁石から構成されています。内蔵された永久磁石によって生成される磁界とコイルに流れる電流との相互作用によって回転が生じます。PMステッピングモータは、一般的に高トルクであり、高い精度と安定性を提供します。また、静音性が高く、滑り現象が少ないのも特徴です。

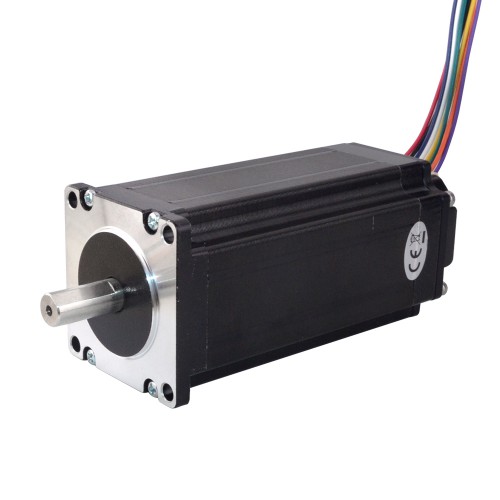

写真の由来：Nema 23 ユニポーラステッピングモータ 1.8°90Ncm (127.5oz.in) 1A 7.4V 57x57x56mm 6 ワイヤー

HB（Hybrid）ステッピングモータ: HBステッピングモータは、VRステッピングモータとPMステッピングモータの特性を組み合わせたものです。このタイプのステッピングモータは、固定コイルと内蔵磁石を持つローターから構成されており、電流と磁界の相互作用によって回転を実現します。HBステッピングモータは高いトルクと高精度を提供し、さまざまなアプリケーションで広く使用されています。

これらのステッピングモータの選択は、特定のアプリケーションの要件や制御システムの設計に依存します。それぞれのステッピングモータには利点と制約がありますので、目的に合ったモータを選定することが重要です。
