モータドライバとモータコントローラーの違い

モータドライバとモータコントローラーは、どちらもモータを制御するための装置ですが、以下にそれぞれの違いを説明します。

モータドライバ:

モータドライバは、モータへの電力供給や制御信号の変換を行うためのデバイスです。主な役割は、低電圧制御回路からの制御信号をモータに適した電力信号に変換し、モータへの電力を供給することです。モータドライバは、モータの回転方向の制御や速度制御など、基本的なモータの制御機能を提供します。一般的に、モータドライバは小型のモータや単純なアプリケーションに使用されます。

「写真の由来：ステッピングモータドライバー 2.4-7.2A 最大 80VAC或いは110VDC」

モータコントローラー:

モータコントローラーは、モータの高度な制御機能を提供する装置です。モータコントローラーは、モータドライバと制御回路を組み合わせたものであり、位置制御、速度制御、トルク制御などの高度な制御を実現します。モータコントローラーは、より複雑なアルゴリズムや制御システムを組み込むことができ、センサーデータ（例: エンコーダーからのフィードバック）を使用してモータの正確な制御を行います。モータコントローラーは、産業用逆変換装置、ロボットアーム、自動車の電動パワートレインなど、高度な制御が必要なアプリケーションで使用されます。

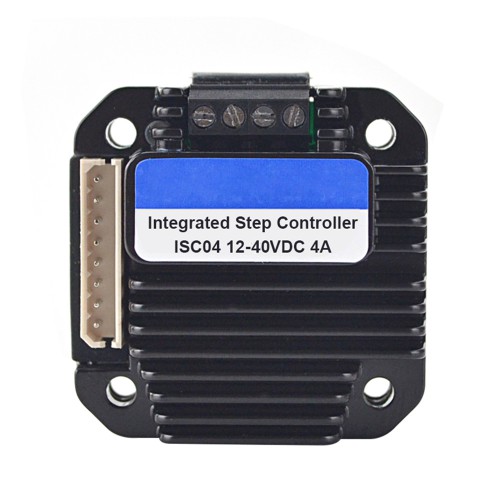

「写真の由来：NEMA 17,23,24集積式ステッピングモータ用ドライバ1.5-4A 12-40VDC」

簡単に言えば、モータドライバは基本的な電力制御や信号変換を担当し、モータコントローラーは高度な制御機能を提供するための装置です。ただし、実際の製品によっては、モータドライバとモータコントローラーが1つの統合されたデバイスとして提供される場合もあります。

PR

ステッピングモータエンコーダの制御原理について

ステッピングモータエンコーダの制御原理について説明します。

ステッピングモータエンコーダは、ステッピングモータに組み込まれた位置検出センサーです。エンコーダはモーターの回転位置や速度を検出し、正確な位置制御を可能にします。

一般的なステッピングモータエンコーダは、光学式エンコーダまたは磁気式エンコーダと呼ばれる2つの主要なタイプがあります。

光学式エンコーダ:

光学式エンコーダは、光源、ディスク、フォトダイオード（光センサー）から構成されています。ディスクは、光学的に透明なスリットやパターンが刻まれており、光源からの光がスリットを通過してフォトダイオードに到達します。スリットのパターンによって光の遮断と透過が発生し、これに基づいて回転位置や速度を検出します。

「写真の由来：360 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm ソリッドシャフト ISC5208」

磁気式エンコーダ:

磁気式エンコーダは、磁石とホールセンサーから構成されています。磁石はステッピングモータの軸に取り付けられ、ホールセンサーは磁石の近くに配置されます。ホールセンサーは磁場の変化を検出し、それに基づいて回転位置や速度を計測します。

「写真の由来：200 CPR インクリメンタルステッピングモータロータリーエンコーダ AB 2チャンネル 4mm ソリッドシャフト ISC3004」

ステッピングモータエンコーダは、通常、パルス信号を使用して制御回路にフィードバックを提供します。エンコーダからのパルス信号は、制御回路によって処理され、モーターの現在位置と目標位置との誤差を計算します。制御回路は、この誤差を基に適切なパルス信号を生成し、ステッピングモータを正確な位置に制御します。

ステッピングモータエンコーダの使用により、ステッピングモータの位置制御精度が向上し、スキップやステップの欠落を防ぐことができます。これにより、より高い位置精度や動作の安定性を実現することができます。ステッピングモータエンコーダは、精密な位置制御が求められる産業用機器やロボットアームなどの応用分野で広く使用されています。

ステッピングモーター用スイッチング電源の基本仕組みについて

ステッピングモーター用のスイッチング電源は、直流電源をステッピングモーターが必要とする電圧や電流レベルに変換する装置です。以下にスイッチング電源の基本的な仕組みを説明します。

入力段階:

スイッチング電源の入力段階では、交流電源（一般的には家庭用電源）が使用されます。この交流電源は、変圧器や整流回路を介して直流電源に変換されます。変圧器は入力電圧を必要なレベルに変換し、整流回路は交流電流を直流に変換します。

パワーファクタ補正（オプション）:

一部のスイッチング電源では、パワーファクタ（電力効率）を向上させるために、パワーファクタ補正（PFC）回路が使用されることがあります。PFC回路は、入力電流を制御し、電力の有効利用を最大化します。

「寫眞の由来：SE-600-48 MEAN WELL 600W 12.5A 48V スイッチング電源/ CNC 電源」

スイッチング回路:

スイッチング電源の最も重要な要素は、スイッチング回路です。スイッチング回路は、高速でスイッチング動作を行うトランジスタ（一般的にはMOSFET）を使用して、入力電圧をパルス状の電圧に変換します。このスイッチング動作により、電力の変換効率を向上させることができます。

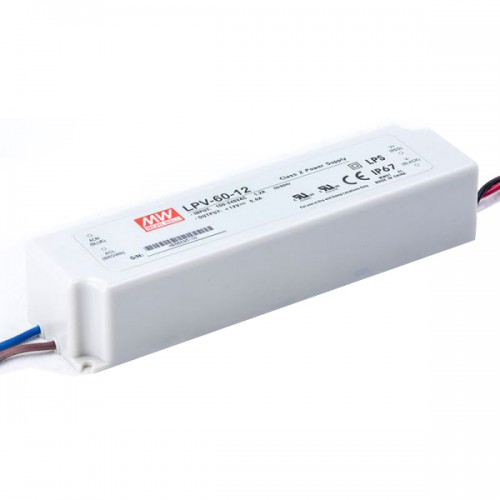

「写真の由来：LPV-60-12 MEAN WELL 60W 5A 12V スイッチング電源/ CNC 電源」

出力段階:

スイッチング回路によって生成されたパルス状の電圧は、変圧器やフィルタ回路を介して目的の出力電圧に変換されます。変圧器は出力電圧を必要なレベルに変換し、フィルタ回路は電圧のリップル（波形の乱れ）を除去します。

制御回路:

スイッチング電源には、出力電圧や電流を制御するための制御回路が組み込まれています。制御回路はフィードバック制御を使用し、出力の安定性や保護機能（過電流保護、過熱保護など）を実現します。

スイッチング電源は、高い電力変換効率、コンパクトなサイズ、軽量性、高い信頼性などの利点を持ちます。これらの特性により、ステッピングモーターや他の電子機器で広く使用されています。

モータドライバの障害と解決策について

モータドライバの障害と解決策について説明します。

過熱:

・障害: 長時間の連続使用や高負荷により、モータドライバが過熱する場合があります。これは、モータドライバの性能低下や損傷を引き起こす可能性があります。

・解決策: 適切な冷却対策を実施する必要があります。モータドライバには冷却フィンやヒートシンクが備わっている場合がありますので、これらを適切に使用して熱の放散を促すことが重要です。また、十分な空気の流れを確保し、モータドライバが十分に通気できる環境を提供することも重要です。

「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」

電流過負荷:

・障害: モータドライバに設定された電流範囲を超える電流がかかると、モータドライバが破損する可能性があります。

・解決策: モータドライバの仕様に基づいて、推奨される電流範囲内で動作するように設定してください。適切なモータの選択や負荷の適正管理を行うことで、電流過負荷を防ぐことができます。

電源の問題:

・障害: 不安定な電源供給や電圧の低下は、モータドライバの正常な動作を妨げる可能性があります。

・解決策: 安定した電源供給を確保するために、適切な電源ユニットやバッテリーを使用してください。電源ケーブルやコネクタの接続を確認し、適切な電圧と電流が供給されていることを確認してください。

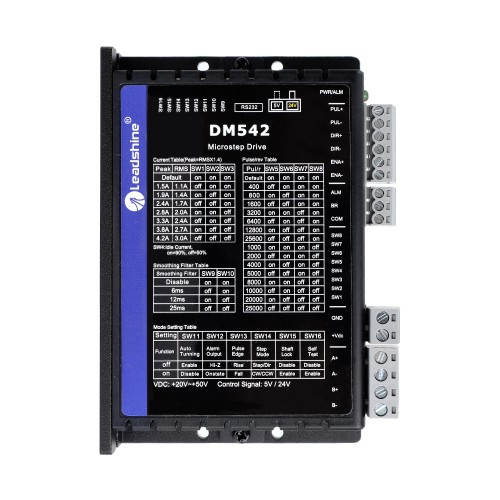

「写真の由来：Leadshine デジタルステッピングドライバ DM542 20-50VDC 0.5-4.2A (Nema 17、23、24ステップモーターに適合)」

過電圧や逆電圧:

・障害: 過電圧や逆電圧がモータドライバにかかると、内部回路が損傷する可能性があります。

・解決策: 過電圧保護回路や逆極性保護回路を備えたモータドライバを使用することで、過電圧や逆電圧からの保護を実現できます。これにより、モータドライバの安全性が向上します。

電磁干渉(EMI)の問題:

・障害: 周囲の電磁波やノイズにより、モータドライバの動作が不安定になる場合があります。

・解決策: モータドライバをEMIシールドされたエンクロージャに収納するか、EMIフィルタや適切なケーブル経路を使用して電磁干渉を最小限に抑えるようにします。

これらは一般的なモータドライバの障害と解決策の例です。具体的なモータドライバの仕様やメーカーの推奨事項に従い、問題解決に役立つ情報を提供してくれるでしょう。障害が発生した場合は、メーカーのサポートに連絡することも推奨します。

ユニポーラステッピングモータは制度を高める方法

ユニポーラステッピングモータの制度を向上させる方法には以下のようなものがあります：

マイクロステップ駆動: ユニポーラステッピングモータは通常、ステップ角が1.8度のステップモードで使用されます。しかし、マイクロステップ駆動を採用することで、ステップ角をより細かく分解することができます。これにより、モータの制度が向上し、滑らかな運動が実現されます。マイクロステップドライバや制御回路を使用して、ユニポーラステッピングモータをマイクロステップ駆動することができます。

「写真の由来：Nema 16 ユニポーラステッピングモーター 1.8°8Ncm (11.3oz.in) 0.5A 6.5V 39x39x20mm 6 ワイヤー」

高精度な位置検出: ユニポーラステッピングモータの制度を向上させるためには、高精度な位置検出システムを使用することが重要です。エンコーダやセンサを組み合わせて、モータの位置をリアルタイムで検出しフィードバックすることで、位置制御の精度を向上させることができます。

適切な電源と電流制御: ユニポーラステッピングモータの制度は、適切な電源と電流制御にも依存します。モータに十分な電力を供給し、電流制御回路を使用して正確な電流を流すことで、ステップモータのトルクや位置制御の安定性を向上させることができます。また、電流減衰機能を備えたドライバを使用することで、モータの制動や減速時の制御も改善できます。

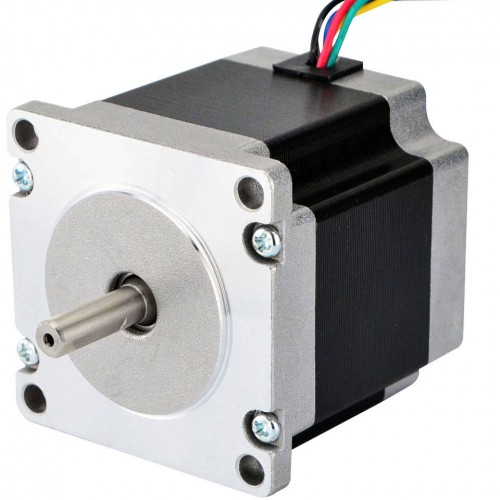

「写真の由来：Nema 23 ユニポーラステッピングモータ 1.8°90Ncm (127.5oz.in) 1A 7.4V 57x57x56mm 6 ワイヤー」

機械的な調整と振動対策: ユニポーラステッピングモータは機械的な要素も影響を与えることがあります。モータの軸やギア機構の調整を適切に行い、機械的なバックラッシュや遊びを最小限に抑えることで、制度を向上させることができます。また、モータの振動を抑制するための適切な振動対策も重要です。

これらの方法を組み合わせることで、ユニポーラステッピングモータの制度を高めることができます。ただし、アプリケーションの要件や制約に合わせて最適な方法を選択することが重要です。また、モータの製造元や販売業者に相談し、適切な設定やアドバイスを受けることもおすすめです。
