ブラシレスDCモータの構造と特徴

ブラシレスDCモータ（Brushless DC Motor）は、ブラシとコミュテータ（整流子）を持たず、電子制御によって回転を制御するモータです。以下に、ブラシレスDCモータの一般的な構造と特徴を説明します。

構造:

1. 固定子（ステータ）: ブラシレスDCモータの固定部であり、コイル（ワイヤ）が巻かれたステータコアからなります。ステータコアには複数の電磁コイルが均等に配置されており、これによって磁場を生成します。

「写真の由来：24V 3500RPM 0.6Nm 220W 14.0A Ф57x89mm ブラシレスDCモータ（BLDC）」

2. ロータ: ブラシレスDCモータの回転部であり、永久磁石が取り付けられた円盤状の構造をしています。ロータはステータの磁場と相互作用し、回転力を発生します。

3. センサー: ブラシレスDCモータは通常、位置検出のためのセンサーを備えています。ホールセンサーと呼ばれるデバイスが使用され、ロータの位置を検出することで、正確な回転制御を実現します。

「写真の由来：Ф43.2x27mm アウターロータ型ブラシレスDCモータ 24V 4850RPM 0.13Nm 70W 3.6A」

特徴:

1. 高効率: ブラシレスDCモータは効率的な動力変換を行うため、一般的なブラシ付きDCモータよりも高い効率を持ちます。電流が直接ステータコイルに供給され、エネルギーの損失が少なくなります。

2. 高速・高トルク: ブラシレスDCモータは高速回転に適しており、高いトルクを発生する能力があります。また、電子制御によってスムーズな回転が可能となります。

3. 高い制御精度: ブラシレスDCモータは、デジタル制御によって正確な回転制御が可能です。センサーによる位置検出と制御アルゴリズムによって、正確な位置決めや速度制御が実現されます。

4. メンテナンスフリー: ブラシレスDCモータはブラシを使用していないため、ブラシの摩耗や交換の必要がありません。そのため、メンテナンスが簡単であり、長寿命な運転が可能です。

5. 低騒音・低振動: ブラシレスDCモータはスムーズな回転を実現し、騒音や振動が少ない特徴があります。これは、ブラシの摩擦や振動がないためです。

6. 小型・軽量: ブラシレスDCモータは効率的な設計により、高出力を持ちながらも小型・軽量です。そのため、携帯電子機器や自動車などのさまざまな応用に適しています。

ブラシレスDCモータは、高効率・高速・高精度な動力変換を実現するため、幅広い産業分野で利用されています。エレクトリックツール、自動車などのモータ駆動装置、航空機、医療機器、産業ロボットなど、さまざまな応用分野で利用されています。

PR

ステッピングモータドライバのインストールおよびデバッグ時の注意事項について

ステッピングモータードライバのインストールおよびデバッグ時の注意事項は次のとおりです:

取扱説明書の確認: ステッピングモータードライバの取扱説明書をよく読み、インストールおよびデバッグ手順について理解してください。メーカーが提供するドキュメントには、重要な情報や特定の注意事項が含まれている場合があります。

電源の適合性: ステッピングモータードライバには適切な電源が必要です。モータードライバの仕様に従って、適切な電源電圧と電流を選択してください。また、電源の接続には極性を間違えないように注意してください。

モーターとの接続: ステッピングモータードライバは、モーターと正しく接続する必要があります。モータードライバのピン配置とモーターの配線を確認し、正しい接続を行ってください。接続が誤っている場合、モーターが正常に動作しないか、損傷する可能性があります。

「写真の由来：NEMA 23,24,34集積式ステッピングモータ用ドライバ3-8A 10-40VDC」

ドライバの設定: ステッピングモータードライバには、ステップ角や電流制御などの設定が可能な場合があります。アプリケーションの要件に合わせて、適切な設定を行ってください。設定の変更には、取扱説明書に従って適切な手順を実行してください。

デバッグ用の試験プログラム: デバッグ時には、試験プログラムを使用してモータードライバの動作を確認することが有用です。メーカーが提供するデバッグ用のソフトウェアやサンプルコードを利用するか、自分で簡単なテストプログラムを作成して、モータードライバの動作を確認してください。

「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」

保護回路の確認: ステッピングモータードライバは、過電流や過熱などの状況からモーターを保護するために保護回路を備えている場合があります。これらの保護回路の動作や設定についても確認してください。必要に応じて、保護回路の設定を調整することで、モーターやドライバの安全性を確保できます。

ドライバの信号制御: ステッピングモータードライバは、パルス信号や方向信号などの入力を受け取り、モーターを制御します。ドライバの信号制御に関する仕様や要件を確認し、適切な信号源や制御方法を使用してください。

これらの注意事項を遵守することで、ステッピングモータードライバの正しいインストールとデバッグが行えます。また、メーカーから提供される技術サポートやコミュニティの情報を活用することもおすすめです。

クローズドループステッピングモータを使用する際に注意すべき問題は何ですか?

クローズドループステッピングモータを使用する際には、以下の問題に注意する必要があります。

熱問題: ステッピングモータは長時間の使用や高負荷で運転すると熱を発生します。熱が蓄積すると、モーターのパフォーマンスや寿命に悪影響を及ぼす可能性があります。適切な冷却対策や熱保護機能を備えたステッピングモータを選び、適切な運転条件で使用することが重要です。

電源と電流: クローズドループステッピングモータは、正確な位置制御を実現するためにエンコーダと組み合わせられます。エンコーダによるフィードバック制御には、適切な電源と電流が必要です。電流の供給が不十分だと、トルクや位置制御の正確性に問題が生じる可能性があります。適切な電源と電流制御回路を使用して、正確な制御を確保しましょう。

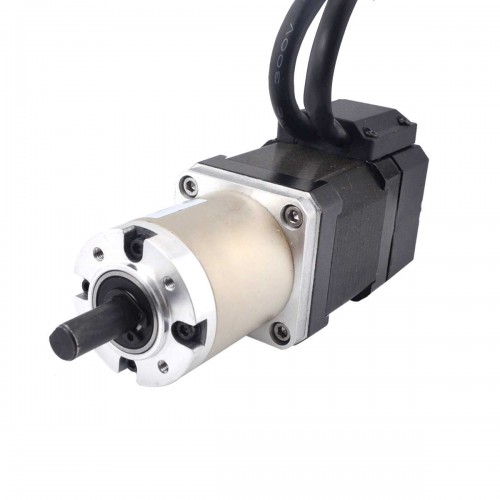

「写真の由来：Nema 17 ギヤードクローズドループステッピングモーター L=48mm ギヤ比 51:1 エンコーダ 1000CPR」

応答性と遅延: クローズドループステッピングモータは、エンコーダによるフィードバック制御を行うため、リアルタイムの応答性が求められます。適切な制御アルゴリズムと高速なエンコーダの使用により、遅延や応答性の問題を最小限に抑えることが重要です。応答性の向上には、適切な制御パラメータの調整やモーションプランニングの最適化が必要です。

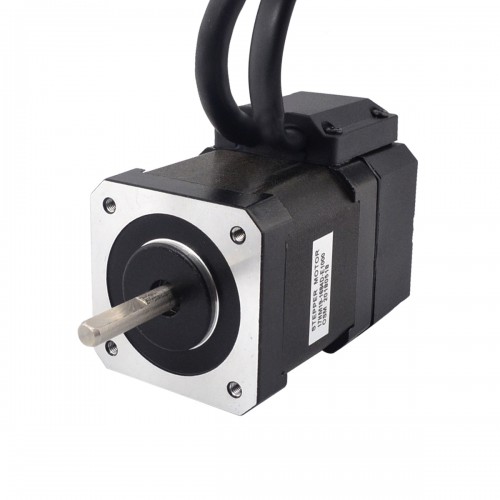

「写真の由来：Nema 34 クローズドループステッピングモーター 8.5Nm/1203.94oz.in 1000CPRエンコーダ付き」

分解能と精度: クローズドループステッピングモータの性能は、分解能と精度に大きく影響を受けます。エンコーダの分解能や精度が高ければ、より正確な位置制御が可能です。適切なエンコーダの選択と正確な位置決めのための制御アルゴリズムの設定が重要です。

電磁干渉: ステッピングモータはパルス信号を使用して制御されるため、周囲の電磁干渉がモーターの動作に影響を与える可能性があります。周囲の電源や電磁波源からの干渉を最小限に抑えるために、適切なシールドやフィルタリング、グランドプレーンの設計を行いましょう。

これらの問題に留意し、クローズドループステッピングモータを適切に設計・運用することで、高精度な位置制御と信頼性のある動作を実現できます。メーカーの仕様や推奨事項に従うことも重要です。

PM型ステッピングモータの性能を高める方法

PM型ステッピングモータの性能を高めるためには、以下の方法を検討することが重要です。

適切なドライバ選択: ステッピングモータのドライバは、モータの制御を担当します。高性能のドライバを選択することで、より正確な位置制御やスムーズな運動を実現できます。ドライバの選択には、モータの電流容量やマイクロステップ機能のサポートなどを考慮しましょう。

適切な電流設定: ステッピングモータの電流設定は重要です。適切な電流設定により、モータのトルクと性能を最適化することができます。モータの仕様書やドライバの設定方法に基づいて、適切な電流設定を行いましょう。

「写真の由来：Φ35x35.2mm PM型ステッピングモーターギヤ比30:1 平行軸ギアボックス付」

マイクロステップの活用: マイクロステップは、ステッピングモータをより滑らかな運動で制御するための機能です。通常のステップよりも細かいステップでモータを制御することで、振動や騒音を低減し、より高い精度で位置制御を行うことができます。ドライバや制御ソフトウェアを活用してマイクロステップ機能を適切に設定しましょう。

適切な冷却: ステッピングモータは長時間の使用や高負荷時に熱を発生することがあります。適切な冷却方法（冷却ファン、ヒートシンクなど）を使用して、モータの温度を適切な範囲に保ちましょう。過熱による性能低下や故障を防ぐために、十分な冷却を行うことが重要です。

「写真の由来：Φ35x22mm PM型リニアステッピングモータエクスターナル 0.28A ねじリード0.5mm/0.0197" 長さ21.5mm」

機械的な負荷軽減: ステッピングモータの性能を最大限に引き出すためには、機械的な負荷を軽減することも重要です。軸受けのスムーズな動作や負荷の均等な分散など、モータがスムーズに回転できる状態を確保しましょう。

適切な駆動周波数の設定: ステッピングモータの駆動周波数は、モータの最大速度に影響を与えます。モータとドライバの仕様書や推奨値を参考に、適切な駆動周波数を設定しましょう。

以上の方法を組み合わせて、PM型ステッピングモータの性能を最大限に引き出すことができます。ただし、モータとドライバの仕様書やメーカーのガイドラインに従うことを忘れずに行ってください。

ブラシレスDCモータの特性について

ブラシレスDCモータは、コミュータ（ブラシ）を使用せずに、電子制御によって回転を実現するモータです。以下に、ブラシレスDCモータの特性について説明します。

高効率: ブラシレスDCモータは、高い効率を持つモータです。ブラシレス設計により、摩擦やブラシの損失がなくなり、エネルギーの損失を最小限に抑えることができます。そのため、同じ出力を持つ従来のブラシ付きDCモータよりもより高い効率を実現します。

高トルク密度: ブラシレスDCモータは、高いトルク密度を持ちます。モータのサイズに対して大きなトルクを発生させることができるため、小型の設計や高い出力要求があるアプリケーションに適しています。

「写真の由来：24V 4000RPM 0.125Nm 52.5W 3.4A 42x42x60mm ブラシレスDCモータ（BLDC）」

高速回転: ブラシレスDCモータは、高速回転が可能です。コミュータ（ブラシ）の摩擦や制約がないため、高速回転に適しています。これは、高速の産業機械や電動工具などのアプリケーションに適していることを意味します。

高い制御性: ブラシレスDCモータは、電子制御によって回転を制御するため、高い制御性を持ちます。速度、位置、トルクなどのパラメータを正確に制御することができ、応答性が高いです。そのため、精密な制御が求められる産業機械や自動車の駆動系などに適しています。

「写真の由来：Ф32x17.5mm アウターロータ型ブラシレスDCモータ 24V 2760RPM 0.0253Nm 7W 0.5A」

長寿命: ブラシレスDCモータは、摩耗部品であるブラシを使用していないため、長い寿命を持ちます。ブラシの摩耗や交換の必要性がないため、メンテナンスが簡単で信頼性が高いです。

静音性: ブラシレスDCモータは、ブラシがないため、動作時の騒音が少ない特徴があります。そのため、静かな動作が求められるアプリケーションに適しています。

これらの特性により、ブラシレスDCモータはさまざまな産業分野で広く使用されています。自動車、航空宇宙、産業機械、家電製品、ロボット工学など、高効率、高速回転、高い制御性が要求される多くのアプリケーションに適しています。
