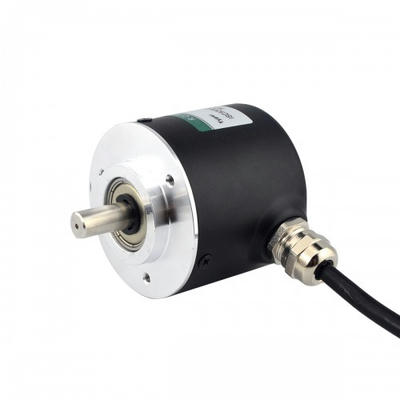

ステッピングモータエンコーダは、ステッピングモータに組み込まれた位置検出センサーです。エンコーダはモーターの回転位置や速度を検出し、正確な位置制御を可能にします。
一般的なステッピングモータエンコーダは、光学式エンコーダまたは磁気式エンコーダと呼ばれる2つの主要なタイプがあります。
光学式エンコーダ:
光学式エンコーダは、光源、ディスク、フォトダイオード（光センサー）から構成されています。ディスクは、光学的に透明なスリットやパターンが刻まれており、光源からの光がスリットを通過してフォトダイオードに到達します。スリットのパターンによって光の遮断と透過が発生し、これに基づいて回転位置や速度を検出します。
磁気式エンコーダ:
磁気式エンコーダは、磁石とホールセンサーから構成されています。磁石はステッピングモータの軸に取り付けられ、ホールセンサーは磁石の近くに配置されます。ホールセンサーは磁場の変化を検出し、それに基づいて回転位置や速度を計測します。
ステッピングモータエンコーダは、通常、パルス信号を使用して制御回路にフィードバックを提供します。エンコーダからのパルス信号は、制御回路によって処理され、モーターの現在位置と目標位置との誤差を計算します。制御回路は、この誤差を基に適切なパルス信号を生成し、ステッピングモータを正確な位置に制御します。
ステッピングモータエンコーダの使用により、ステッピングモータの位置制御精度が向上し、スキップやステップの欠落を防ぐことができます。これにより、より高い位置精度や動作の安定性を実現することができます。ステッピングモータエンコーダは、精密な位置制御が求められる産業用機器やロボットアームなどの応用分野で広く使用されています。
