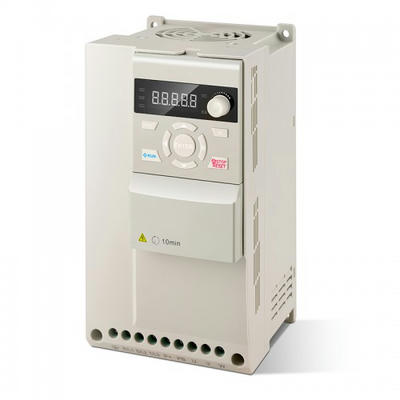

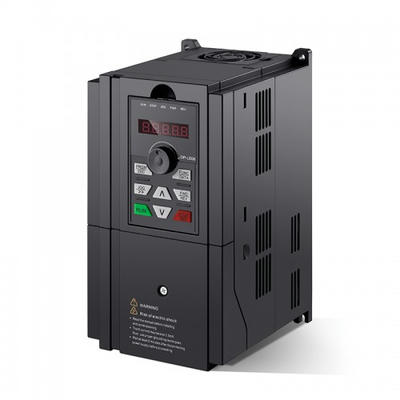

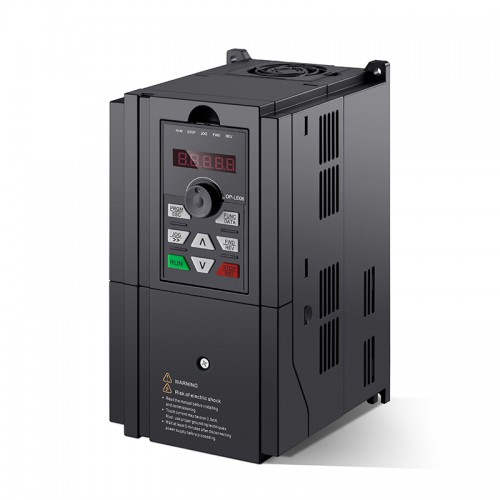

CNC（コンピュータ数値制御）インバーターは、主にモーター駆動に使用される装置であり、電力を制御してモーターを効率的に動作させる役割を果たします。以下にCNCインバーターの基本構造について説明します。
入力回路（パワーエレクトロニクス）:
ダイナミックブレーキ回路:
CNCインバーターには、モーターの急停止や回転エネルギーの回収を可能にするダイナミックブレーキ回路が含まれている場合があります。この回路は、モーターのブレーキング時に発生するエネルギーを吸収し、電力網に戻すことで効率的なエネルギー利用を実現します。
出力回路（インバーター回路）:
CNCインバーターの出力回路は、制御された電力をモーターに供給する役割を果たします。一般的なCNCインバーターの出力回路は、インバーター回路と呼ばれるもので、直流電力を交流電力に変換します。インバーター回路は、パルス幅変調（PWM）制御を使用して、変換された電力を制御されたパルス列としてモーターに供給します。
制御回路:
CNCインバーターの制御回路は、モーターの速度、回転方向、トルクなどを制御するための制御信号を生成します。制御回路は、CNC制御システムや他の制御装置からの指令に基づいて、インバーター回路の動作を制御します。制御回路は、制御信号を解釈して適切な出力信号を生成し、モーターの動作を制御します。
これらの要素が組み合わさって、CNCインバーターは電力の変換、制御信号の生成、モーターの効率的な駆動などを実現します。CNCインバーターは、工作機械やロボットなどの産業用アプリケーションで広く使用されており、高い性能と制御精度を提供します。
