ACを整流してDCに変換する原理については先に説明しましたので、その後の動作にあたるスイッチング方式のDC/DC変換の原理についても簡単に説明します。

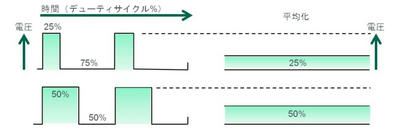

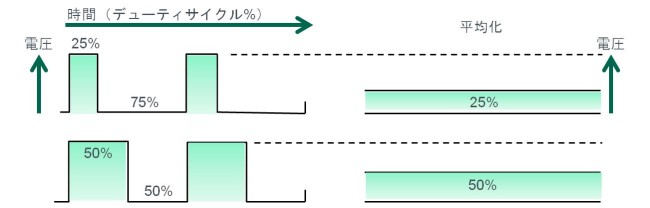

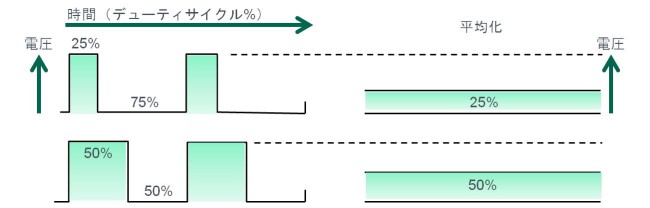

図6:PWMを例にしたスイッチング方式DC/DC変換の原理
図6は、代表的な制御方法であるPWM(Pulse Width Modulation:パルス幅変調)方式による降圧の原理を示しています。PWMは、周期(周波数)を一定としてONとOFFの時間比、つまりデューティサイクルを調整する制御方法で、様々なアプリケーションで使用されています。PWMでは、DC電圧をスイッチによって必要なデューティサイクルのACに変換し、再び整流してDCに戻すことで所望のDC電圧を得ます。例えば100VDCをスイッチによって周期の25%をON、残りをOFFという25:75のACに変換します。（
スイッチング電源）
そのACを整流-平滑、つまり平均化してDCにすると電圧は25%分に該当する25VDCに変換されます。実際には、DC/DC変換は電力変換であり、変換効率を加味しなければならないので、図のようにちょうどにはなりませんが、このような原理に基づきます。また、負荷電流が増えれば電圧が降下し、制御回路はパルス幅を増やして電圧を設定値に戻すために帰還制御を行うので、パルス幅も一定ではありません。（
ステッピングモーター）
話しを整理すると、AC/DC変換は入力のAC電圧をそのまま整流-平滑してDCに変換し、そのDCを再度高周波のACに変換して、再び整流-平滑して所望のDC電圧に変換するという流れになります。前述のトランス方式に比べ、AC/DC変換を2回も行うので複雑に感じるかもしれません。確かに複雑になるのですが、大きなメリットがあるため、近年ではスイッチング方式を採用するAC/DCコンバータが増えてきています。
