ユニポーラステッピングモータ特性と電流制御の基礎

ユニポーラステッピングモータは、ステッピングモータの一種で、1つのコイルを使用して駆動されるモーターです。以下に、ユニポーラステッピングモータの特性と電流制御の基礎について説明します：

ユニポーラステッピングモータの特性：

1. 単純な駆動方式: ユニポーラステッピングモータは、各相に1つのコイルを持つため、配線が比較的簡単です。各コイルは中心タップ（ミッドタップ）を持ち、コイルの中心から分岐しているため、駆動制御が容易です。

「写真の由来：デュアルシャフト Nema 17 ユニポーラ 0.9°16Ncm (22.7oz.in) 0.3A 12V 42x34mm 6 ワイヤー」

2. 低効率: ユニポーラステッピングモータは、バイポーラステッピングモータに比べて効率が低い傾向があります。これは、コイルの一部が常に電気的に接続されているため、エネルギーの一部が損失として放出されるからです。

3. 単純な回路制御: ユニポーラステッピングモータは、単純な回路制御で駆動することができます。進行方向やステップ数を制御するために、適切なパルス列を送ることで動作を制御します。

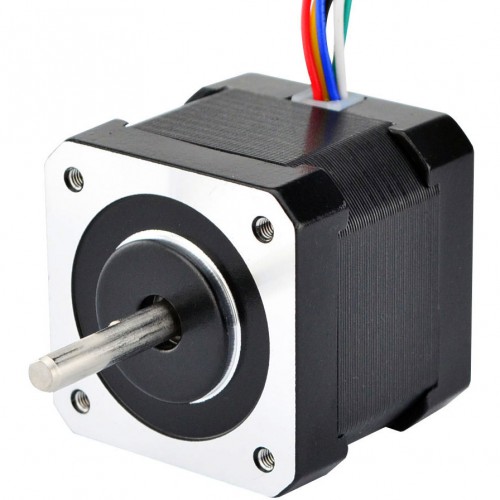

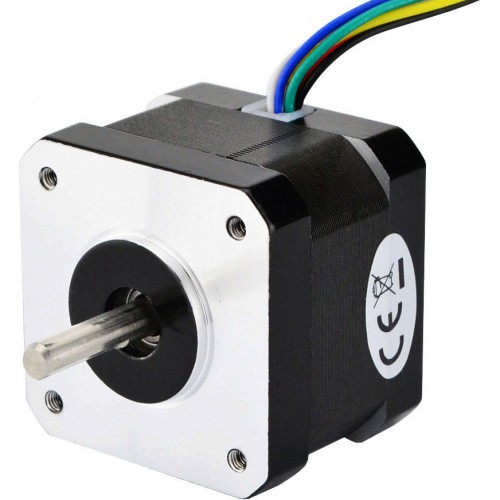

「写真の由来：Nema 17 ユニポーラステッピングモーター 1.8°26Ncm (37oz.in) 0.4A 12V 42x42x39mm 6 ワイヤー」

電流制御の基礎：

1. フェーズ電流制御: ユニポーラステッピングモータの駆動において、各コイルの電流を制御することが重要です。適切な電流制御を行うことで、モーターのトルクや速度を最適化することができます。

2. PWM制御: パルス幅変調（PWM）制御を使用して、ユニポーラステッピングモータの電流を調整することが一般的です。PWM信号を使用して、各コイルへの電流を正確に制御し、モーターの動作を最適化します。

3. 電流制限: ユニポーラステッピングモータの駆動中に電流を制限することで、過熱や過負荷を防ぎ、モーターの安定性を確保します。電流制御を適切に行うことで、モーターの効率を向上させることができます。

ユニポーラステッピングモータの特性を理解し、電流制御の基礎を把握することで、モーターの効率的な駆動や安定した動作を実現することができます。適切な電流制御を行うことで、モーターの性能を最大限に引き出すことができます。

PR

小型ロボットでのPM型ステッピングモータの制御事例

小型ロボットにおいてPM型ステッピングモータを用いた制御事例は、ロボットの動作や位置制御において重要な役割を果たします。以下に、小型ロボットでのPM型ステッピングモータの制御事例の一般的な手法や応用例を紹介します：

1. 位置制御:

- PM型ステッピングモータは、一定のステップ角で回転する特性があります。この特性を活かして、ロボットの関節や軸の位置制御に使用されます。ステップパルスを送信することで、モーターを正確に指定された位置まで駆動することができます。

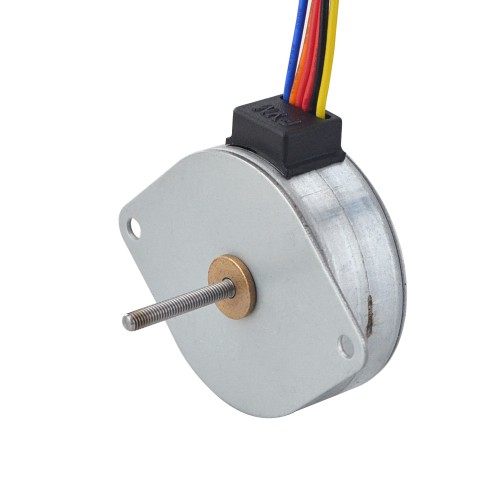

「写真の由来：Φ42x16.5mm PM型リニアステッピングモータエクスターナル 0.4A ねじリード0.5mm/0.0197" 長さ21mm」

2. 速度制御:

- ステッピングモータの回転速度は、パルスの周波数やパルス列の間隔を調整することで制御されます。ロボットの移動速度や動作速度を調整するために、ステッピングモータの回転速度を制御することが重要です。

3. トルク制御:

- PM型ステッピングモータは一定のトルクを提供する特性があります。モーターのトルクを制御することで、ロボットが負荷に応じて適切に動作することができます。

「写真の由来：Φ35x35.2mm PM型ステッピングモーターギヤ比30:1 平行軸ギアボックス付」

4. リニアモーション制御:

- PM型ステッピングモータをボールねじやリニアステージと組み合わせることで、小型ロボットのリニアモーションを制御することができます。これにより、ロボットの移動範囲や精度を向上させることが可能です。

5. センサーとの連携:

- ステッピングモータの制御には、位置センサーやエンコーダーなどのフィードバックデバイスを組み合わせることが一般的です。これにより、ロボットの位置や動作状態をリアルタイムで把握し、制御を最適化することが可能です。

PM型ステッピングモータは、小型ロボットにおいて精密な位置制御や動作制御を実現するための重要な要素となります。適切な制御アルゴリズムやモーションプランニングを組み合わせることで、小型ロボットの性能や機能を向上させることができます。

中空軸ステッピングモーターの取り付け方法と設計ポイント

中空軸ステッピングモーターの取り付け方法と設計ポイントについて説明します。

中空軸ステッピングモーターの取り付け方法：

1. 取り付け準備:

- 取り付ける前に、ステッピングモーターの取扱説明書を確認し、適切な取り扱いと取り付け手順を理解します。必要に応じて、適切な工具や取り付けに必要な部品を用意します。

2. 中空軸の位置確認:

- 中空軸ステッピングモーターの中心部に通る空洞（中空軸）を確認し、取り付け対象となる軸や部品がこの中空軸に適切に配置できることを確認します。

「写真の由来：Nema 14 中空シャフトステッピングモーターバイポーラ双轴 16Ncm (22.66oz.in) 1.25A 35x35x35mm」

3. 取り付け方法:

- 中空軸ステッピングモーターを取り付ける際には、ボルトや固定具を使用して適切に固定します。中空軸が通るため、取り付ける軸や部品がステッピングモーターの中心軸と一致していることを確認します。

4. 配線:

- ステッピングモーターの配線を適切に行い、ドライバーとの接続を確実にします。正しい配線を行うことで、ステッピングモーターを正常に動作させることができます。

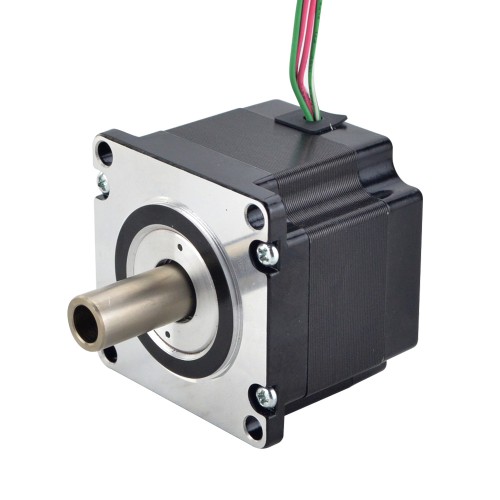

「写真の由来：Nema 23 中空シャフトステッピングモーターバイポーラ双轴 0.78 Nm(110.5oz.in) 2.0A 57x57x45mm」

中空軸ステッピングモーターの設計ポイント：

1. 空洞の直径と寸法:

- 中空軸の直径や寸法は、取り付ける軸や部品のサイズに合わせて選定する必要があります。中空軸のサイズが適切であることを確認し、取り付ける部品がスムーズに通るように設計します。

2. 負荷やトルクの考慮:

- 中空軸ステッピングモーターにかかる負荷や必要なトルクに応じて、適切なステッピングモーターを選定します。負荷やトルクが適切に設計されていることを確認し、モーターの性能を最大限に引き出します。

3. 冷却対策:

- 長時間の運転や高負荷時には、中空軸ステッピングモーターの冷却対策を考慮します。過熱を防ぐために、適切な冷却方法や空間を設計に取り入れます。

4. 周囲環境への適合性:

- 中空軸ステッピングモーターの設計においては、周囲環境や使用条件に適した耐久性や防塵性、防水性などを考慮します。過酷な環境下での使用に備えて、適切な設計を行います。

中空軸ステッピングモーターの取り付け方法と設計ポイントを適切に考慮することで、効果的な運用や信頼性の高い動作を実現することができます。

PM型ステッピングモータの動作特性と精度向上のポイント

PM型ステッピングモーターは、永久磁石を使用しているステッピングモーターの一種です。これらのモーターの動作特性を理解し、精度を向上させるためのポイントを以下に示します：

動作特性：

1. ステップ角の精度:

- PM型ステッピングモーターは、ステップ角が固定されており、正確な位置制御が可能です。ステップ角の精度は、モーターの性能や応用において重要です。

2. 高トルク:

- PM型ステッピングモーターは、永久磁石を使用しているため、高いトルク密度を持ちます。これにより、高い効率での動作が可能となります。

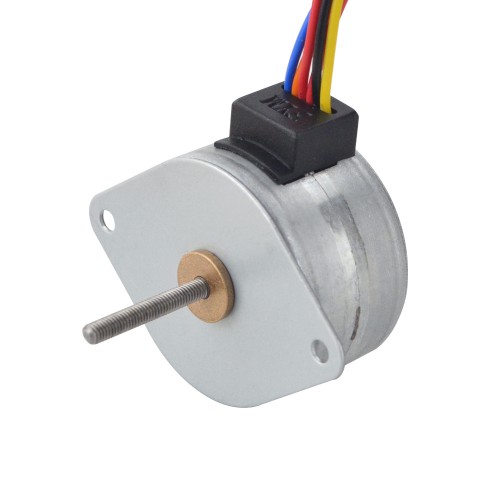

「写真の由来：Φ35x22mm PM型リニアステッピングモータエクスターナル 0.28A ねじリード0.5mm/0.0197" 長さ21.5mm」

3. 低速・高精度動作:

- PM型ステッピングモーターは低速から高速まで幅広い速度範囲で動作が可能であり、高い位置決め精度を維持することができます。

4. 低振動・低騒音:

- 適切な制御と設計により、PM型ステッピングモーターは低振動・低騒音での動作を実現することができます。

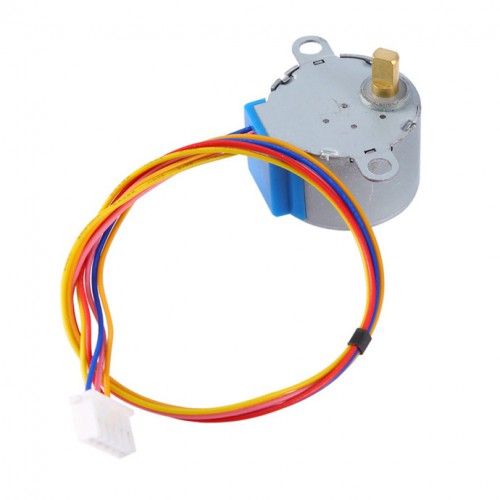

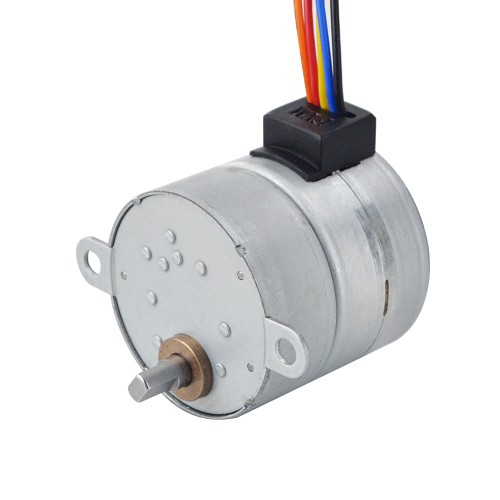

「写真の由来：12V 28BYJ-48 PM ギアステッピングモーター 64:1 減速 4 相ステップモーター Arduino 用」

精度向上のポイント：

1. 正確な駆動信号:

- モータードライバーにより、正確な駆動信号を供給し、ステップ角を正確に制御することで、位置決め精度を向上させることが重要です。

2. マイクロステップ駆動:

- マイクロステップ駆動を使用することで、ステップ角を細かく分割し、滑らかな動作を実現すると同時に、位置決め精度を向上させることができます。

3. 適切な負荷分散:

- モーターにかかる負荷を均等に分散し、過負荷を避けることで、モーターの精度や寿命を向上させることができます。

4. 環境管理:

- 温度管理や適切な冷却を実施し、モーターの熱劣化や磁気特性の変化を最小限に抑えることで、精度を維持することができます。

PM型ステッピングモーターの精度向上には、正確な駆動制御や適切な設計・環境管理が重要です。これらのポイントを考慮しながら、最適な性能を引き出すことが重要です。

医療機器におけるクローズドループステッピングモータの精密制御

医療機器におけるクローズドループステッピングモータの精密制御には、次のようなポイントが重要です：

1. 位置フィードバックの利用:

- クローズドループ制御では、ステッピングモータの位置を正確に把握するために位置フィードバックが必要です。エンコーダーやホール効果センサーなどのデバイスを使用して、モーターの現在位置をリアルタイムで検知します。

2. 位置制御アルゴリズム:

- フィードバックデータを元に、位置制御アルゴリズムを適切に設計し、ステッピングモーターを目標位置に正確に制御します。PID制御などのアルゴリズムを使用して、位置誤差を最小限に抑えます。

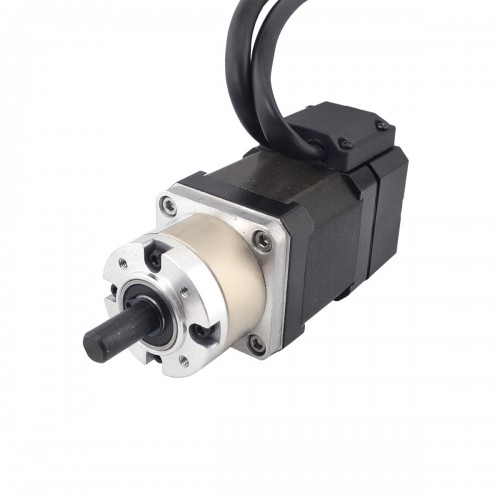

「写真の由来：Nema 17 ギヤードクローズドループステッピングモーター L=48mm ギヤ比 5:1 エンコーダ 1000CPR」

3. トルク制御:

- ステッピングモーターのトルク制御も重要です。適切なトルク制御を行うことで、機器の負荷に応じて必要なトルクを供給し、安定した運転を実現します。

4. ステップ分解能の最適化:

- ステッピングモーターのステップ分解能を適切に設定することで、精密な位置制御を実現します。ステップ数と目標位置の関係を考慮しながら、最適な分解能を選択します。

「写真の由来：0.9deg Nema 23 クローズドループステッピングシステム 0.9Nm/128oz.in エンコーダ1000CPR」

5. 振動とノイズの低減:

- クローズドループ制御においては、ステッピングモーターの振動やノイズを最小限に抑えることが重要です。スムーズな動作を実現するために、適切な制御パラメータやアルゴリズムを選択します。

6. 安全性と信頼性:

- 医療機器におけるクローズドループステッピングモーターの制御では、安全性と信頼性を確保することが不可欠です。過負荷や異常動作への対応策を備え、機器の安全な運転を確保します。

これらのポイントを考慮して、医療機器におけるクローズドループステッピングモーターの精密制御を適切に実現することが重要です。適切な制御手法とパラメータ設定により、安定した性能と精密な動作を確保し、患者への安全性を確保します。
