一体型サーボモーターのユニークさ

一体型サーボモーターは、その特有の特徴によってユニークさを持っています。以下に一体型サーボモーターのいくつかのユニークな特徴を挙げます:

1. 統合された設計: 一体型サーボモーターは、モーター、ドライバ、エンコーダ、および制御回路が一つのユニットに統合されています。これにより、従来のサーボシステムと比較して組み立てや配線の手間を大幅に削減することができます。

2. 簡単な設置と使用: 一体型サーボモーターは、一つのユニットとして提供されるため、設置が簡単です。また、統合された制御回路により、サーボモーターの制御が簡単になります。通常、制御パラメータの調整や設定が容易であり、初めてのユーザーでも比較的簡単に扱うことができます。

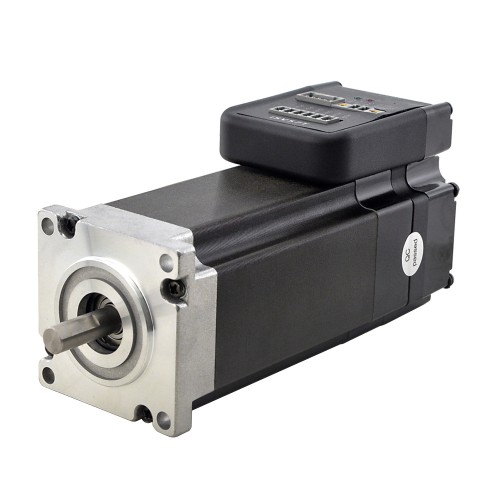

「写真の由来：NEMA23一体型イージーサーボモータブラシレスDCサーボモーター 180w 3000rpm 0.6Nm(84.98oz.in) 20-50VDC」

3. 高性能と高精度: 一体型サーボモーターは、高性能な制御回路とエンコーダによって精密な位置制御が可能です。高い応答性とトルク制御により、高精度な位置決めやスムーズな運動が実現されます。これにより、産業用ロボットアームや自動化システムなど、高度な制御が求められるアプリケーションに適しています。

4. セーフティ機能: 一体型サーボモーターには、セーフティ機能が組み込まれている場合があります。例えば、過負荷検知や過熱保護機能などがあり、モーターの異常な動作や環境の変化に対して保護することができます。これにより、システムの安全性と信頼性が向上します。

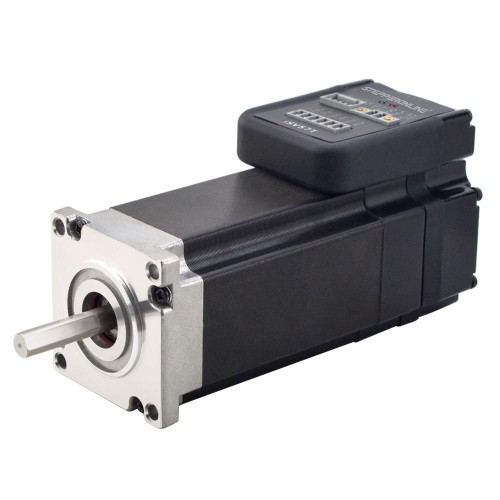

「写真の由来：ショートシャフト NEMA 23 一体型サーボモータ iSV57T-180S 180w 3000rpm 0.6Nm 20-50VDC」

5. マルチアクス制御: 一体型サーボモーターは、複数のモーターを同時に制御することができるマルチアクス制御に対応している場合があります。複数のモーターを一つのシステムで統合的に制御することで、多軸の連携や同期運動を実現し、複雑な動作を行うことができます。

これらの特徴により、一体型サーボモーターは、簡単な設置と使用、高性能な制御、高精度な位置決め、セーフティ機能、およびマルチアクス制御の利点を持っています。これらの特性は、産業用途やロボット工学、自動化システムなどの幅広い応用において、効率的で信頼性の高い動作を実現するのに役立ちます。

PR

ステッピングモータドライバに対してどのような重要なパラメータを設定する必要がありますか?

ステッピングモータドライバを設定する際には、いくつかの重要なパラメータを設定する必要があります。以下に、一般的な設定パラメータをいくつか挙げますが、具体的なモータドライバの仕様や製造元の指示に従うことが重要です。

1. ステップ分解能 (Step Resolution): ステッピングモータは、一定のステップ角度で回転します。ステップ分解能は、1回のステップでのモータの回転角度を決定します。一般的なステッピングモータドライバには、ステップ分解能を設定するためのスイッチやピンがあります。このパラメータは、モータの所望の精度や応答性に合わせて適切に設定する必要があります。

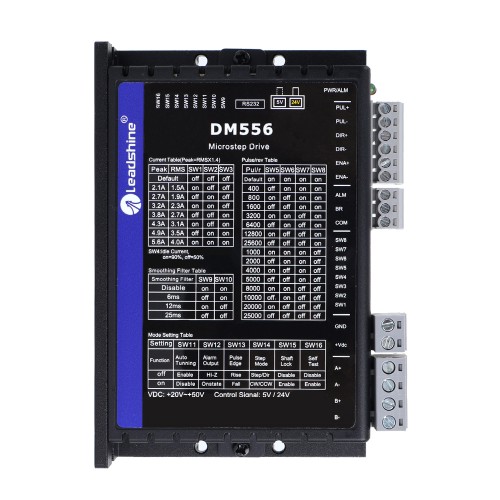

「写真の由来：Leadshine デジタルステッピングドライバ DM556 20-50VDC 0.5-5.6A (Nema 17、23、24ステップモーターに適合)」

2. 電流制御 (Current Control): ステッピングモータドライバは、モータに供給される電流を制御します。適切な電流制御を設定することは、モータの正確な動作や効率的な運転に重要です。モータの定格電流に基づいて、ドライバの電流制御設定を行います。

3. ステップパルス入力 (Step Pulse Input): ステッピングモータドライバは、ステップパルスを受け取り、モータを制御します。ステップパルスの周波数やパルス幅、パルスの極性などを設定する必要があります。これにより、モータの回転速度や方向を制御することができます。

4. モータの回転方向 (Rotation Direction): ステッピングモータは、正転と逆転の回転方向を持ちます。ドライバには、モータを正転させるための信号や設定があります。回転方向を正しく設定することで、モータの動作を制御できます。

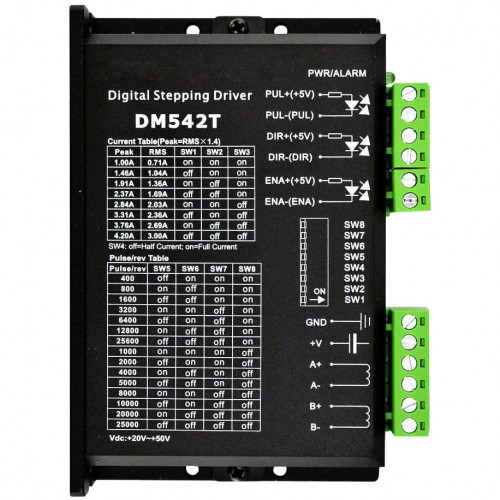

「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」

5. マイクロステップ設定 (Microstepping Setting): 一部のステッピングモータドライバは、マイクロステップ機能を備えています。マイクロステップは、ステップ分解能を細かくすることで、より滑らかなモータの動作や低騒音化を実現します。マイクロステップ設定は、モータの解像度や性能要件に応じて適切に設定する必要があります。

これらは一般的な設定パラメータの一部です。しかし、ステッピングモータドライバの仕様や機能は製造元によって異なる場合があります。そのため、使用するモータドライバの取扱説明書や製造元の指示に従い、正確に設定することが重要です。また、モータドライバの設定には専門知識が必要な場合がありますので、適切な知識や経験を持った技術者に相談することをおすすめします。

ブラシレスDCモータの電子コントローラーは何で構成されていますか?

ブラシレスDCモータの電子コントローラー（ESC）は、以下の主要な構成要素から成り立っています。

1. パワーエレクトロニクス: ブラシレスDCモータの電子コントローラーには、パワートランジスタやパワーモジュールなどのパワーエレクトロニクスが含まれます。これらのデバイスは、モータの電力供給を制御し、モータの回転速度やトルクを調整します。

2. 制御回路: ESCには、モータの制御を担当する制御回路が組み込まれています。これには、マイクロコントローラーやデジタル信号処理（DSP）チップなどが含まれます。制御回路は、モータの位置や速度を検出し、パワーエレクトロニクスを制御するための信号を生成します。

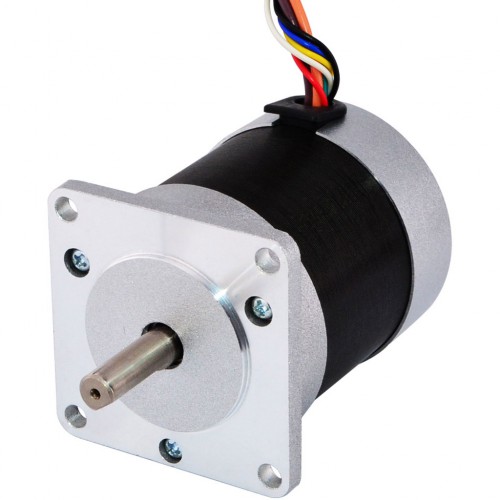

「写真の由来：24V 3500RPM 0.37Nm 134W 9.0A Ф57x69mm ブラシレスDCモータ（BLDC）」

3. インターフェース: ESCには、外部との通信や接続を可能にするためのインターフェースが備わっています。一般的なインターフェースには、PWM（パルス幅変調）入力、シリアル通信、アナログ入力などがあります。これらのインターフェースを使用して、ESCは外部デバイスや制御システムとの相互作用を行います。

4. 保護機能: ESCには、モータやコントローラーを保護するための機能が組み込まれています。過電流保護、過熱保護、低電圧保護などの保護機能が一般的です。これらの機能は、モータやコントローラーの安全性と耐久性を確保します。

「写真の由来：36V 4000RPM 0.11Nm 46W 2.0A Ф57x49mm ブラシレスDCモータ（BLDC）」

5. 電源回路: ESCには、モータと制御回路を適切に駆動するための電源回路が含まれています。電源回路は、入力電圧を安定化し、必要な電力を供給します。

これらの要素が組み合わさり、ブラシレスDCモータの電子コントローラーは、モータの効率的な制御と保護を担当します。さまざまなメーカーやモデルによって構成や機能は異なる場合がありますが、一般的な構成要素は上記のようになります。

ステッピングモータドライバの障害を検出して処理するにはどうすればよいですか?

ステッピングモータドライバの障害を検出して処理するためには、以下の手順を考慮することが重要です。

1. 警告やエラーメッセージの監視: ステッピングモータドライバは、通常、エラーや障害が発生した場合に警告やエラーメッセージを生成します。モータドライバからのメッセージや警告を監視し、異常を検出するためのシステムを実装します。

2. 電流や温度の監視: ステッピングモータドライバには、電流や温度を監視するためのセンサーが搭載されていることがあります。これらのデータを定期的に収集し、異常な増加や異常な温度上昇を検出します。もし異常が検出された場合は、適切な対処を行います。

「写真の由来：NEMA 23,24,34集積式ステッピングモータ用ドライバ3-8A 10-40VDC」

3. 通信の監視: ステッピングモータドライバは、制御システムとの通信を行うことがあります。通信エラーが発生した場合や、通信が途切れた場合には、障害の可能性があります。通信の監視を行い、通信エラーを検出し、適切な対処を行います。

4. 予防保守と定期的な点検: ステッピングモータドライバは、定期的な点検と予防保守が必要です。モータドライバの動作や冷却ファンの動作、ケーブルの接続状態などを定期的に点検し、異常がないかどうかを確認します。予防保守により、障害を未然に防ぐことができます。

「写真の由来：Leadshine デジタルステッピングドライバ DM556 20-50VDC 0.5-5.6A (Nema 17、23、24ステップモーターに適合)」

5. 冗長性の導入: ステッピングモータドライバが重要なアプリケーションで使用される場合、冗長性を導入することが考えられます。冗長なモータドライバやバックアップシステムを用意し、障害が発生した場合でもシステムの継続的な運用が可能となります。

障害を検出した場合には、適切な対処を行う必要があります。これには、モータドライバの再起動、交換、修理などが含まれます。具体的な処理方法は、障害の種類や原因によって異なる場合があります。適切な知識や技術を持つ専門家に相談することも重要です。

中空軸ステッピングモーターの制御方式と精度

中空軸ステッピングモーターの制御方式と精度は、具体的な製品や応用によって異なる場合がありますが、一般的な情報を提供します。

制御方式:

中空軸ステッピングモーターの制御方式には、以下のような方法があります。

1. フルステップ制御: ステッピングモーターは、フルステップ（1.8度など）で回転します。制御信号をパルスとして与えることで、モーターが1ステップずつ回転します。この方式では、モーターの位置制御が比較的容易ですが、精度は限定的です。

「写真の由来：Nema 23 中空シャフトステッピングモーターバイポーラ双轴 1.45 Nm(205.38oz.in) 2.0A 57x57x65mm」

2. マイクロステップ制御: マイクロステップ制御では、制御信号をパルスではなく、連続的な波形に変換して与えます。これにより、モーターはフルステップよりも小さなステップ（例: 0.9度、0.45度）で回転します。マイクロステップ制御は、より滑らかな運動と高い精度を実現することができます。

精度:

中空軸ステッピングモーターの精度は、いくつかの要素によって影響を受けます。

1. ステップ角の精度: モーターのステップ角が正確であるほど、位置制御の精度が高くなります。一般的なステップ角は1.8度ですが、高精度なモーターでは0.9度や0.45度のような小さなステップ角も使用されます。

「写真の由来：Nema 23 中空シャフトステッピングモーターバイポーラ双轴 0.78 Nm(110.5oz.in) 2.0A 57x57x45mm」

2. モータードライバの性能: 中空軸ステッピングモーターを制御するために使用されるモータードライバの性能も精度に影響を与えます。適切なドライバを使用することで、スムーズな運動と高い位置決めの精度を実現できます。

3. 機械系の精度: モーターが組み込まれる機械系（例: ロボットアーム、回転テーブル）の精度も重要です。機械系の精度が高くない場合、モーターの精度だけでは高い位置決めの精度を実現できないことがあります。

なお、中空軸ステッピングモーターの精度は、一般的な位置決め応用や一部のロボットアプリケーションでは十分な場合がありますが、より高度な精度が必要な場合には他のタイプのモーターや制御方式を検討する必要があります。具体的な応用や要件に基づいて、適切なモーターと制御方式を選択することが重要です。
