ブラシレスDCモータの構造と特徴

ブラシレスDCモータ（Brushless DC Motor）は、ブラシとコミュテータ（整流子）を持たず、電子制御によって回転を制御するモータです。以下に、ブラシレスDCモータの一般的な構造と特徴を説明します。

構造:

1. 固定子（ステータ）: ブラシレスDCモータの固定部であり、コイル（ワイヤ）が巻かれたステータコアからなります。ステータコアには複数の電磁コイルが均等に配置されており、これによって磁場を生成します。

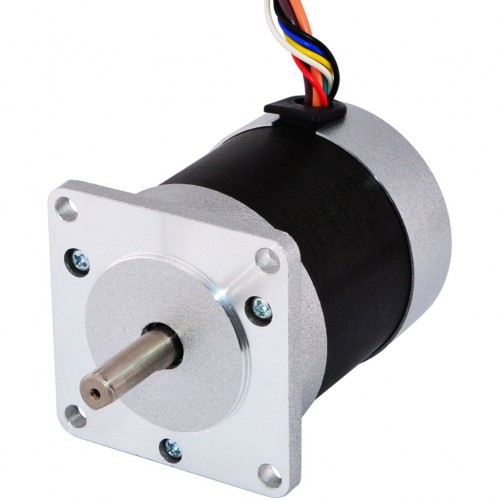

「写真の由来：24V 3500RPM 0.6Nm 220W 14.0A Ф57x89mm ブラシレスDCモータ（BLDC）」

2. ロータ: ブラシレスDCモータの回転部であり、永久磁石が取り付けられた円盤状の構造をしています。ロータはステータの磁場と相互作用し、回転力を発生します。

3. センサー: ブラシレスDCモータは通常、位置検出のためのセンサーを備えています。ホールセンサーと呼ばれるデバイスが使用され、ロータの位置を検出することで、正確な回転制御を実現します。

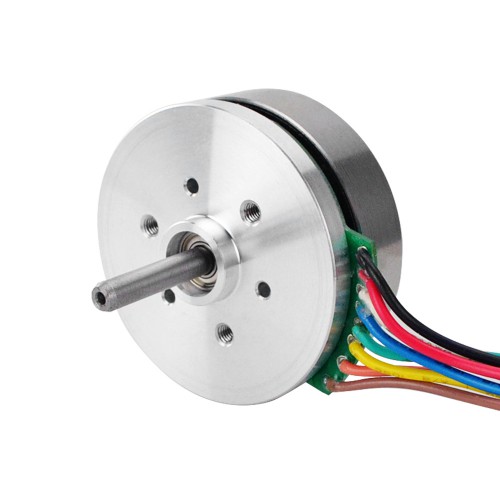

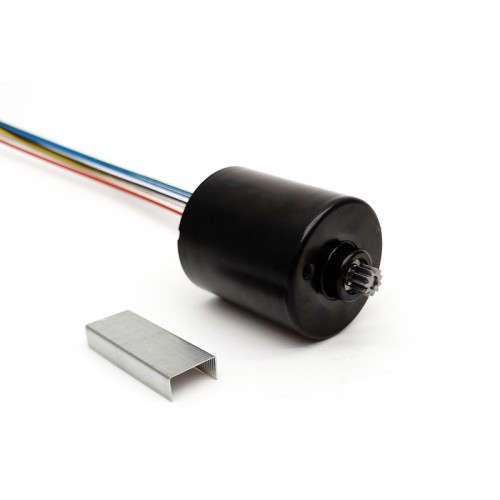

「写真の由来：Ф43.2x27mm アウターロータ型ブラシレスDCモータ 24V 4850RPM 0.13Nm 70W 3.6A」

特徴:

1. 高効率: ブラシレスDCモータは効率的な動力変換を行うため、一般的なブラシ付きDCモータよりも高い効率を持ちます。電流が直接ステータコイルに供給され、エネルギーの損失が少なくなります。

2. 高速・高トルク: ブラシレスDCモータは高速回転に適しており、高いトルクを発生する能力があります。また、電子制御によってスムーズな回転が可能となります。

3. 高い制御精度: ブラシレスDCモータは、デジタル制御によって正確な回転制御が可能です。センサーによる位置検出と制御アルゴリズムによって、正確な位置決めや速度制御が実現されます。

4. メンテナンスフリー: ブラシレスDCモータはブラシを使用していないため、ブラシの摩耗や交換の必要がありません。そのため、メンテナンスが簡単であり、長寿命な運転が可能です。

5. 低騒音・低振動: ブラシレスDCモータはスムーズな回転を実現し、騒音や振動が少ない特徴があります。これは、ブラシの摩擦や振動がないためです。

6. 小型・軽量: ブラシレスDCモータは効率的な設計により、高出力を持ちながらも小型・軽量です。そのため、携帯電子機器や自動車などのさまざまな応用に適しています。

ブラシレスDCモータは、高効率・高速・高精度な動力変換を実現するため、幅広い産業分野で利用されています。エレクトリックツール、自動車などのモータ駆動装置、航空機、医療機器、産業ロボットなど、さまざまな応用分野で利用されています。

PR

ユニポーラステッピングモータはどのように動作しますか？

ユニポーラステッピングモータは、ステップモータの一種であり、特定の角度ステップずつ回転することができます。以下にユニポーラステッピングモータの基本的な動作原理を解説します。

ユニポーラステッピングモータは、複数のコイル（通常は4つ）が固定されたステータと、回転するロータ（ロータには固定された磁極があります）から構成されています。各コイルは、電流が流れることで磁場を生成し、ロータの磁極を引き寄せます。

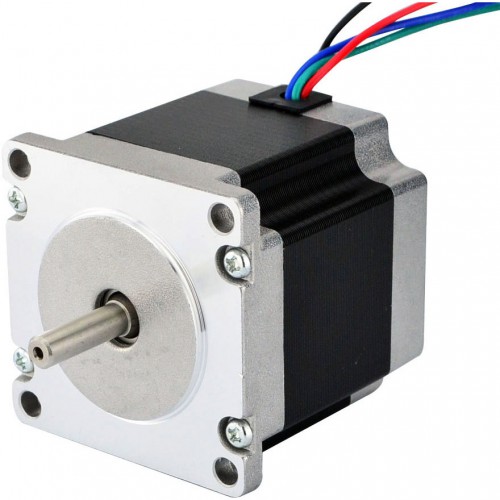

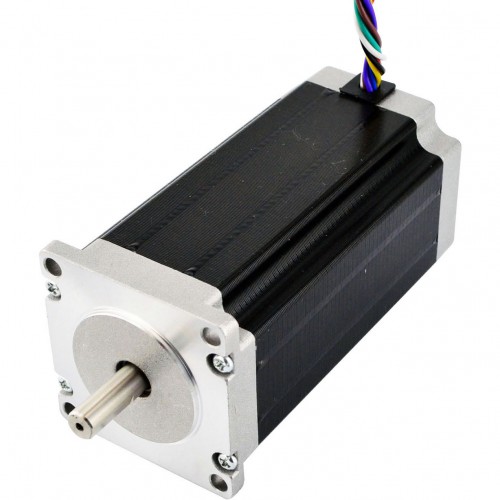

「写真の由来：Nema 23 ユニポーラステッピングモータ 1.8°90Ncm (127.5oz.in) 1A 7.4V 57x57x56mm 6 ワイヤー」

ユニポーラステッピングモータの動作原理は、コイルに順番に電流を流すことでロータをステップごとに回転させることです。以下に基本的な動作手順を示します。

1. 初期状態: 最初に、モータのすべてのコイルは電流が流れていません。ロータは停止しています。

2. ステップパターン: ユニポーラステッピングモータは、4つのコイルに対応する4つのステップパターンを持ちます。ステップパターンは、各コイルに順番に電流を流すことで生成されます。

3. ステップ信号: 制御回路は、ユニポーラステッピングモータに対して正しいステップパターンを送るための制御信号を生成します。この制御信号は、ステップパターンの順序とタイミングを指定します。

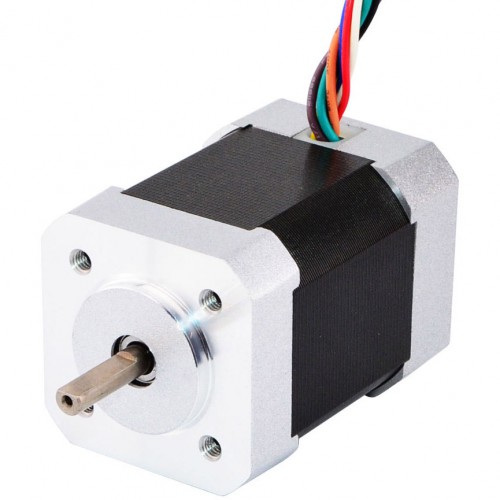

「写真の由来：デュアルシャフト Nema 17 ユニポーラ 0.9°32Ncm (45.3oz.in) 0.4A 12V 42x48mm 6 ワイヤー」

4. ステップ実行: 制御信号に基づいて、各ステップパターンごとに電流が流れるコイルが切り替わります。これにより、ロータが一定の角度だけ回転します。ステップ数に応じて繰り返し処理が行われ、モータは正確な角度ステップごとに回転します。

ユニポーラステッピングモータは、ステップパターンの切り替えと電流制御により、正確な位置制御や回転運動を実現します。制御信号のパターンやタイミングを適切に調整することで、モータの回転速度や回転方向を制御することも可能です。

重要な点として、ユニポーラステッピングモータは簡単な制御回路で動作するため、比較的容易に制御することができます。しかし、トルクや効率の面では他のステッピングモータに比べて一般的に劣る傾向があります。

よく使われるスイッチング電源チップは何ですか?

スイッチング電源は広範な応用分野で使用されており、さまざまなスイッチング電源チップが存在します。以下にいくつかの一般的なスイッチング電源チップを挙げます。

LM2576: LM2576は、National Semiconductor（現在はTexas Instrumentsに統合）によって提供される一般的なスイッチングレギュレータです。入力電圧を降圧（バック変換）して安定した出力電圧を生成することができます。

「写真の由来：201W 12V 16.5A 115/230Vスイッチング電源ステッピングモーターCNCルータキット」

LM2596: LM2596は、同様にNational Semiconductor（現在はTexas Instrumentsに統合）によって提供されるスイッチングレギュレータです。広い入力電圧範囲で動作し、降圧（バック変換）や昇圧（ブースト変換）などの機能を提供します。

LT1073: LT1073は、Linear Technology（現在はAnalog Devicesに統合）によって提供されるスイッチングレギュレータです。バック変換やブースト変換、降圧-昇圧（バック・ブースト変換）など、さまざまなトポロジーに対応しています。

「写真の由来：SE-450-24 MEAN WELL 451.2W 18.8A 24V スイッチング電源/ CNC 電源」

TPS系列（例：TPS5430、TPS62125）: TPSシリーズは、Texas Instrumentsによって提供される幅広いスイッチング電源チップのファミリーです。降圧型や昇圧型、降圧-昇圧型など、多様なトポロジーと出力電圧範囲をカバーしています。

これらは一部の代表的なスイッチング電源チップの例であり、他にもさまざまなメーカーやモデルが存在します。スイッチング電源チップの選択は、アプリケーションの要件、入力/出力電圧、電流要求、効率、安定性などの要素に基づいて行われるべきです。具体的なプロジェクトやアプリケーションに適したチップを選ぶためには、データシートやメーカーのリソースを参照することが重要です。

BLDCモーターの応用範囲について

ブラシレス直流モータ（BLDCモーター）は、高効率、高トルク密度、長寿命などの特徴を持つモーターであり、幅広い応用範囲で使用されています。以下に、BLDCモーターの主な応用範囲をいくつか挙げます。

自動車産業: BLDCモーターは自動車産業において幅広く使用されています。主な応用例としては、電動自動車（EV）やハイブリッド自動車（HEV）の駆動モーター、電動パワーステアリング、ブレーキシステム、エアコン圧縮機などがあります。高い効率とパワフルな出力特性が求められる自動車の駆動システムに適しています。

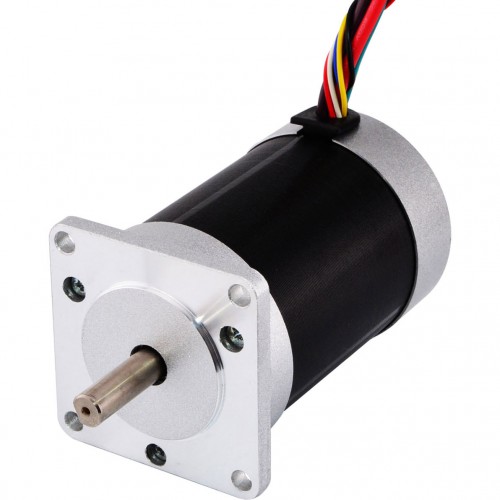

「写真の由来：24V 4000RPM 0.125Nm 52.5W 3.4A 42x42x60mm ブラシレスDCモータ（BLDC）」

家電製品: BLDCモーターは、家庭用および商業用のさまざまな家電製品に使用されています。例えば、冷蔵庫のコンプレッサー、洗濯機のポンプやモーター、エアコンのファン、掃除機のモーターなどです。効率的で静かな動作が求められる家電製品に適した選択肢となっています。

エアロモデルおよびドローン: BLDCモーターは、エアロモデル（航空機模型）やドローンの駆動に広く利用されています。軽量で高効率なモーターとして、航空機のプロペラやローターを駆動するために使用されます。高いパワーと精密な制御が要求される航空機の動力源として重要な役割を果たしています。

「写真の由来：24V 3500RPM 0.6Nm 220W 14.0A Ф57x89mm ブラシレスDCモータ（BLDC）」

工業用機械およびロボット: BLDCモーターは、工業用機械やロボットにおいて駆動力や制御性能が必要なアプリケーションで使用されます。例えば、コンベヤシステム、産業用ロボットアーム、医療機器、精密検査装置などに利用されます。高いトルク密度と高速応答性が要求される産業用アプリケーションに適しています。

冷却ファンおよびポンプ: BLDCモーターは、冷却ファンやポンプに広く使用されています。例えば、コンピューターの冷却ファン、自動車の冷却ファン、水ポンプなどです。効率的で信頼性の高い冷却と流体移送を実現するために使用されます。

これらはBLDCモーターの一般的な応用範囲の一部ですが、実際にはさまざまな産業や分野で利用されています。

ステッピングモータドライバのインストールおよびデバッグ時の注意事項について

ステッピングモータードライバのインストールおよびデバッグ時の注意事項は次のとおりです:

取扱説明書の確認: ステッピングモータードライバの取扱説明書をよく読み、インストールおよびデバッグ手順について理解してください。メーカーが提供するドキュメントには、重要な情報や特定の注意事項が含まれている場合があります。

電源の適合性: ステッピングモータードライバには適切な電源が必要です。モータードライバの仕様に従って、適切な電源電圧と電流を選択してください。また、電源の接続には極性を間違えないように注意してください。

モーターとの接続: ステッピングモータードライバは、モーターと正しく接続する必要があります。モータードライバのピン配置とモーターの配線を確認し、正しい接続を行ってください。接続が誤っている場合、モーターが正常に動作しないか、損傷する可能性があります。

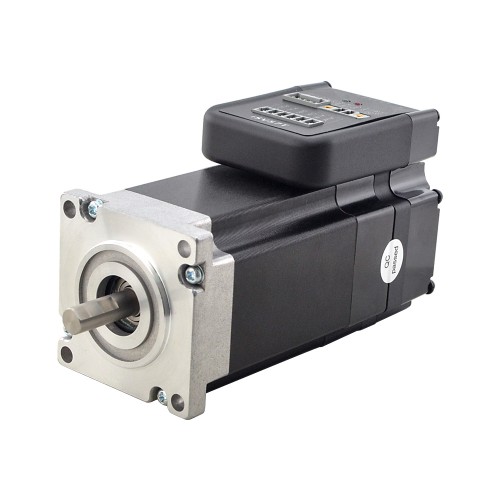

「写真の由来：NEMA 23,24,34集積式ステッピングモータ用ドライバ3-8A 10-40VDC」

ドライバの設定: ステッピングモータードライバには、ステップ角や電流制御などの設定が可能な場合があります。アプリケーションの要件に合わせて、適切な設定を行ってください。設定の変更には、取扱説明書に従って適切な手順を実行してください。

デバッグ用の試験プログラム: デバッグ時には、試験プログラムを使用してモータードライバの動作を確認することが有用です。メーカーが提供するデバッグ用のソフトウェアやサンプルコードを利用するか、自分で簡単なテストプログラムを作成して、モータードライバの動作を確認してください。

「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」

保護回路の確認: ステッピングモータードライバは、過電流や過熱などの状況からモーターを保護するために保護回路を備えている場合があります。これらの保護回路の動作や設定についても確認してください。必要に応じて、保護回路の設定を調整することで、モーターやドライバの安全性を確保できます。

ドライバの信号制御: ステッピングモータードライバは、パルス信号や方向信号などの入力を受け取り、モーターを制御します。ドライバの信号制御に関する仕様や要件を確認し、適切な信号源や制御方法を使用してください。

これらの注意事項を遵守することで、ステッピングモータードライバの正しいインストールとデバッグが行えます。また、メーカーから提供される技術サポートやコミュニティの情報を活用することもおすすめです。
